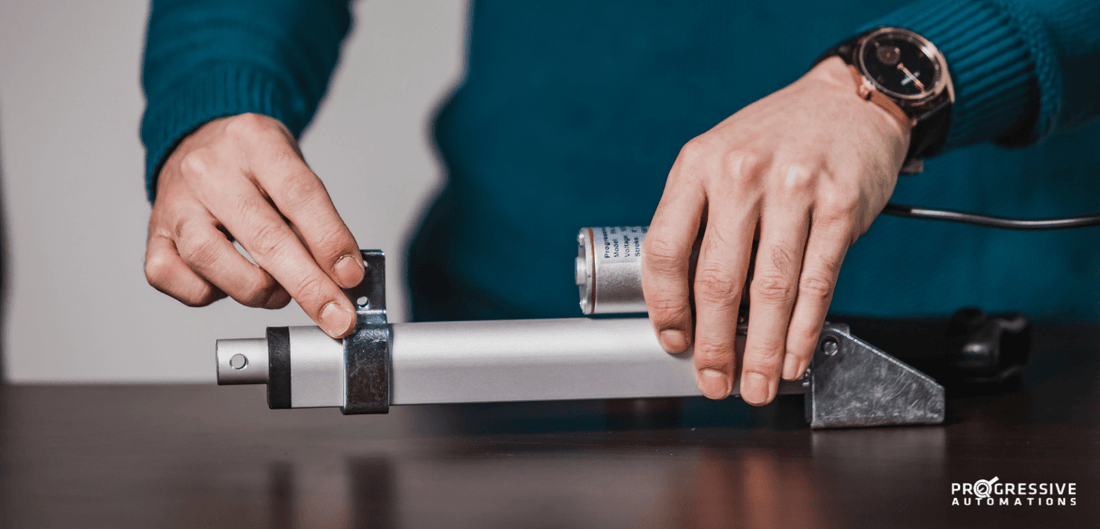

مع مرور الوقت، ستحتاج المكوّنات الإلكترونية إلى إصلاح أو استبدال مع تقادمها. وأحيانًا قد يكون ذلك بسبب الاستخدام المتكرر، أو المناخات/البيئات القاسية، أو الاهتزازات، أو الحمولات الثقيلة. وينطبق ذلك أيضًا على المشغلات الخطية الكهربائية. تكون تكلفة إصلاح مشغلنا الخطي الكهربائي PA-14 لبعض المكوّنات الفردية عادةً أقل بكثير من تكلفة شراء مشغل جديد. كما تُسهم ممارسات إصلاح المشغل الخطي في حماية البيئة عبر تقليل الهدر العام في المواد. سيمنحك هذا المقال فكرةً عن كيفية إصلاح مشغل كهربائي، وتحديدًا الخطوات التي يمكن اتباعها لإصلاح واستبدال المكوّنات الأساسية لمشغلنا الخطي المصغّر PA-14. يرجى ملاحظة أن مشغلات PA-14 قد تختلف قليلاً في الترتيب الداخلي تبعًا لتصنيفات القوة، وهو ما يؤثر في نسب التروس وما إذا كانت قد طُلِبت بمواصفات مخصّصة. يُقصد بهذا المقال أن يكون دليلاً عامًا يُستأنس به عند إجراء الإصلاحات. كما نوصي بارتداء القفازات ونظارات الأمان عند تنفيذ أعمال الإصلاح والاستبدال.
سنغطّي في هذا المقال:
- استبدال الغطاء العلوي لغلاف العمود
- استبدال أغطية القاعدة
- استبدال محرك تيار مستمر
- استبدال تروس المحرك المعدنية
- استبدال قاعدة العمود بذراع مفتاح حدّي
استبدال الغطاء العلوي لغلاف العمود
قد يتعرّض الغطاء العلوي لغلاف عمود PA-14 أحيانًا للتقشّر أو التشقق أو الكسر اعتمادًا على كيفية استخدام المشغل، وفي النهاية يحتاج إلى استبدال. أدناه وضعنا إجراءات استبداله بقطعتنا PRT-14-36:
الخطوة 1
استخدم مفك براغي فيليبس لإزالة برغي غطاء القمة للغلاف العلوي بالكامل عن طريق الدوران عكس عقارب الساعة. هذا هو البرغي الموجود قرب أعلى عمود المشغل كما يظهر أدناه.
الخطوة 2
بعد إزالة برغي غطاء القمة للغلاف العلوي، تابع إزالة الغطاء العلوي القديم بسحبه بالاتجاه البعيد عن جسم المشغل. سترى اتجاه السهم الأحمر أدناه.
الخطوة 3
بعد إزالة الغطاء العلوي القديم تمامًا، ضع قطعة الغطاء العلوي الجديدة (PRT-14-36) في الموقع نفسه الذي كانت فيه القطعة القديمة. يتم ضغط القطعة البديلة الجديدة إلى الداخل كما هو موضح أدناه.
الخطوة 4
استخدم مفك براغي فيليبس لشدّ برغي غطاء القمة للغلاف العلوي مجددًا كما كان سابقًا، وذلك بالدوران باتجاه عقارب الساعة.
استبدال أغطية القاعدة
قد يتعرّض غطاء القاعدة أحيانًا للتشقق أو التلف بسبب عوامل مثل الاهتزازات العالية، أو الصدمات/الارتطامات المفاجئة، أو الحمولة الزائدة، أو التعرّض لمواد كيميائية مسببة للتآكل. فيما يلي إجراءات استبداله بقطعتنا PRT-14-8. ويمكن أيضًا استخدام PRT-14-8b إذا كنت تفضّل ثقب تثبيت مدوّرًا بمقدار 90°:
الخطوة 1
أزل تمامًا مسامير غطاء القاعدة الثلاثة مع الغسّالات، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها عكس عقارب الساعة باستخدام مفك براغي فيليبس.
الخطوة 2
أزل غطاء القاعدة القديم بسحبه بالاتجاه البعيد عن جسم المشغل.
قبلًا:
بعد:
الخطوة 3
ضع غطاء القاعدة البديل الجديد في مكانه وثبّته بمسامير غطاء القاعدة الثلاثة مع الغسّالات، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها باتجاه عقارب الساعة باستخدام مفك فيليبس.
استبدال محرك تيار مستمر
قد يتعرّض محرك التيار المستمر للمشغل للتآكل بسبب الاستخدام المتكرر على مدى فترات طويلة، أو قد يتلف بسبب احتراقه عند عدم فصل التغذية الكهربائية. فيما يلي إجراءات استبدال محرك التيار المستمر لمشغل PA-14 بقطعتنا PRT-14-100.
الخطوة 1
أزل تمامًا مسامير غطاء القاعدة الثلاثة مع الغسّالات، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها عكس عقارب الساعة باستخدام مفك براغي فيليبس.
الخطوة 2
أزل غطاء القاعدة بسحبه بالاتجاه البعيد عن جسم المشغل.
قبلًا:
بعد:
الخطوة 3
أزل جميع التروس التي تصل من المحرك إلى العمود بطريقة منظّمة كي يسهل تذكّر الوضعية الأصلية.
الخطوة 4
أزل تمامًا مسامير قاعدة المحرك الثلاثة، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها عكس عقارب الساعة باستخدام مفك براغي فيليبس. يهدف ذلك إلى إرخاء المحرك.
محرك مرتخٍ:
الخطوة 5
اقطع السلكين الخاصين بالمحرك القديم باستخدام قاطع أسلاك، ثم أزل المحرك القديم.
الخطوة 6
استخدم كماشة أو ملزمة لنزع الترس المثبّت على طرف المحرك القديم كما في الصورة أدناه. قد يتطلب هذا الخطوة شيئًا من القوة والإمساك الجيد.
الخطوة 7
ثبّت الترس الذي أُزيل للتو في الخطوة 6 على المحرك البديل الجديد PRT-14-100. قد يتطلب ضغط الترس في مكانه شيئًا من القوة والإمساك عند استخدام الكماشة.
الخطوة 8
مرّر أسلاك المحرك الجديد عبر فتحة السلك ثم اللحِم السلكين للمحرك البديل الجديد إلى نقاط التوصيل على المشغل التي كانت متصلة بالمحرك القديم سابقًا.
الخطوة 9
أعِد شدّ المحرك في مكانه كما كان سابقًا باستخدام مسامير قاعدة المحرك الثلاثة أدناه داخل الدوائر الحمراء، وذلك بتدويرها باتجاه عقارب الساعة باستخدام مفك فيليبس.
الخطوة 10
أعِد جميع التروس التي تصل من المحرك إلى العمود إلى وضعيتها الأصلية. إذا تمت إزالة كمية زائدة من الشحم وفُقدت، فيمكن إضافة شحم إضافي. (تستخدم مشغلات PA-14 "HP6033-L285 Precision Grease")
الخطوة 11
أعِد غطاء القاعدة إلى مكانه الأصلي وثبّته بمسامير غطاء القاعدة الثلاثة مع الغسّالات، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها باتجاه عقارب الساعة باستخدام مفك براغي فيليبس.
استبدال تروس المحرك المعدنية
قد تتآكل التروس الداخلية للمشغل بمرور الزمن أيضًا. فيما يلي إجراءات استبدالها بقطعتنا PRT-14-7-150. كما أن PRT-14-7-35 هي تروس تُستخدم مع PA-14 ذات تصنيف قوة مقداره 35 lbs.
الخطوة 1
أزل تمامًا مسامير غطاء القاعدة الثلاثة مع الغسّالات، كما هو ظاهر أدناه داخل الدوائر الحمراء، وذلك بتدويرها عكس عقارب الساعة باستخدام مفك براغي فيليبس.
الخطوة 2
أزل غطاء القاعدة بسحبه بالاتجاه البعيد عن جسم المشغل.
قبلًا:
بعد:
الخطوة 3
أزل جميع التروس القديمة التي تصل من المحرك إلى العمود بطريقة منظّمة كي يسهل تذكّر الوضعية الأصلية.
الخطوة 4
أزل تمامًا مسامير قاعدة المحرك الثلاثة، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها عكس عقارب الساعة باستخدام مفك براغي فيليبس. يهدف ذلك إلى جعل المحرك مرتخياً.
محرك مرتخٍ:
الخطوة 5
استخدم كماشة أو ملزمة لنزع ترس المحرك الكهربائي القديم المثبّت على طرف المحرك القديم كما في الصورة أدناه. قد يتطلب هذا الخطوة شيئًا من القوة والإمساك الجيد.
الخطوة 6
ثبّت ترس المحرك الكهربائي البديل الجديد (إن لزم) على المحرك بدفعه إلى طرف المحرك. قد يتطلب ضغط الترس في مكانه شيئًا من القوة والإمساك عند استخدام الكماشة.
الخطوة 7
أعِد شدّ المحرك في مكانه كما كان من قبل باستخدام مسامير قاعدة المحرك الثلاثة، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها باتجاه عقارب الساعة باستخدام مفك براغي فيليبس.
الخطوة 8
أعِد جميع التروس التي تصل من المحرك إلى العمود إلى وضعيتها الأصلية. إذا تمت إزالة كمية زائدة من الشحم وفُقدت، فيمكن إضافة شحم إضافي. (تستخدم مشغلات PA-14 "HP6033-L285 Precision Grease")
الخطوة 9
أعِد غطاء القاعدة إلى مكانه الأصلي وثبّته بمسامير غطاء القاعدة الثلاثة مع الغسّالات، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها باتجاه عقارب الساعة باستخدام مفك براغي فيليبس.
استبدال قاعدة العمود بذراع مفتاح حدّي
قاعدة العمود المزودة بذراع مفتاح حدّي هي قطعة يمكن أن تتآكل أسنانها مع مرور الوقت فتقلّل من أداء المشغل. أدناه إجراء استبدالها بقطعتنا PRT-14-25-50.
الخطوة 1
استخدم مفك براغي فيليبس لإزالة مسامير قاعدة غلاف العمود الثلاثة بالكامل (داخل الدوائر الحمراء أدناه) بالدوران عكس عقارب الساعة. تقع هذه المسامير على جانبي المشغل قرب المحرك عند القاعدة السفلية.
الخطوة 2
بعد إزالة مسامير قاعدة غلاف العمود الثلاثة، تابع إزالة الغلاف بسحبه بالاتجاه البعيد عن جسم المشغل. الاتجاه المطلوب موضح أدناه.
الخطوة 3
أدر عمود المشغل عكس عقارب الساعة باتجاه السهم الأحمر أدناه واستمر في الدوران حتى يخرج العمود بالكامل للإزالة التامة. ملاحظة: دع قاعدة العمود المزودة بذراع مفاتيح حدّية تتكئ على جانب المحرك أثناء تدوير العمود. بهذه الطريقة يمكن إزالة العمود من قاعدة العمود المزودة بذراع مفاتيح حدّية.
النتيجة بعد إزالة العمود:
الخطوة 4
أزل تمامًا مسامير غطاء القاعدة الثلاثة مع الغسّالات، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها عكس عقارب الساعة باستخدام مفك براغي فيليبس.
الخطوة 5
أزل غطاء القاعدة بسحبه بالاتجاه البعيد عن جسم المشغل.
قبلًا:
بعد:
الخطوة 6
أزل جميع التروس التي تصل من المحرك إلى العمود بطريقة منظّمة كي يسهل تذكّر الوضعية الأصلية.
الخطوة 7
أزل تمامًا مسامير قاعدة المحرك الثلاثة أدناه، الظاهرة داخل الدوائر الحمراء، وذلك بتدويرها عكس عقارب الساعة باستخدام مفك براغي فيليبس. يهدف ذلك إلى جعل المحرك مرتخياً.
الخطوة 8
الآن وبعد أن أصبح المحرك مرتخياً وخارج الطريق، يمكننا تدوير قاعدة العمود بذراع المفاتيح الحدّية بحرية عكس عقارب الساعة حتى تصل إلى الأعلى كما في الصورة أدناه:
الخطوة 9
ضع إبرة معدنية أو سن تعليم في الفجوات الخاصة ببرغي دعم طرف قيادة العمود كما تشير الأسهم البرتقالية. ثم بعد ذلك، انزع برغي دعم طرف قيادة العمود بتحريكه في اتجاه السهم الأحمر.
قبل إزالة برغي دعم طرف قيادة العمود:
بعد إزالة برغي دعم طرف قيادة العمود:
الخطوة 10
أزل دعامة طرف قيادة العمود بسحبها بالاتجاه البعيد عن جسم المشغل.
الخطوة 11
أزل قاعدة العمود القديمة مع ذراع مفتاح الحدّ بالكامل بالدوران عكس عقارب الساعة حتى تخرج تمامًا.
الخطوة 12
ركّب قاعدة العمود البديلة الجديدة المزودة بذراع مفتاح حدّي (PRT-14-25-50 في هذا المثال) وذلك بتدويرها باتجاه عقارب الساعة حتى تصل إلى أقصى أسفل ممكن كما في الصورة أدناه.
الخطوة 13
أعِد دعامة طرف قيادة العمود إلى مكانها الأصلي.
الخطوة 14
أعِد برغي دعم طرف قيادة العمود إلى مكانه الأصلي. قد تحتاج إلى كماشة لتنفيذ هذه الخطوة كما هو موضح أدناه.
الخطوة 15
أعِد شدّ المحرك في مكانه كما كان من قبل باستخدام مسامير قاعدة المحرك الثلاثة، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها باتجاه عقارب الساعة باستخدام مفك براغي فيليبس.
الخطوة 16
أعِد جميع التروس التي تصل من المحرك إلى العمود إلى وضعيتها الأصلية. إذا تمت إزالة كمية زائدة من الشحم وفُقدت، فيمكن إضافة شحم إضافي. (تستخدم مشغلات PA-14 "HP6033-L285 Precision Grease")
الخطوة 17
أعِد غطاء القاعدة إلى مكانه الأصلي وثبّته بمسامير غطاء القاعدة الثلاثة مع الغسّالات، الظاهرة أدناه داخل الدوائر الحمراء، وذلك بتدويرها باتجاه عقارب الساعة.
الخطوة 18
أدر عمود المشغل باتجاه عقارب الساعة بحسب اتجاه السهم الأحمر أدناه. استمر في الدوران حتى يعود العمود إلى إحكامه الأصلي مع قاعدة العمود البديلة المتطابقة والمزوّدة بذراع مفتاح حدّي.
الخطوة 19
أدخِل الغلاف بعناية إلى مكانه الأصلي بدفعه باتجاه السهم الأحمر الموضّح أدناه.
الخطوة 20
استخدم مفك براغي فيليبس لإعادة شدّ مسامير قاعدة غلاف العمود الثلاثة (داخل الدوائر الحمراء أدناه) بالدوران باتجاه عقارب الساعة باستخدام مفك فيليبس.
إن المشغل الصغير PA-01 الجديد والمحسّن (ترقية عن PA-14) هو الطراز الحالي الذي نقدّمه مع مجموعة من الفوائد الإضافية. للاطلاع على مقارنة، تفحّص الجداول أدناه وارتقِ بثقة!
|
|
PA-01 |
PA-14 |
|
خيارات الحمولة الديناميكية |
16, 28, 56, 112, 169, 225 lbs |
35, 50, 75, 110, 150 lbs |
|
أقصى حمولة |
225 lbs |
150 lbs |
|
أقصى سرعة |
3.54 "/sec |
2.00"/sec |
|
تصنيف IP |
IP65 |
IP54 |
|
خيارات طول الشوط |
1" إلى 40" |
1" إلى 40" |
|
تغذية راجعة بتأثير هول |
اختياري |
لا |
الخلاصة
ختامًا، لا تزال بعض الإصلاحات ممكنة للمشغلات الخطية الكهربائية التي تعرضت للتلف أو شهدت تراجعًا في الأداء. على مدى عمر خدمة المشغل، قد يضطر لتحمّل الاستخدام المتكرر، والبيئات/المناخات القاسية، والاهتزازات، أو الحمولات الثقيلة. قد يكون شراء مشغل جديد ضروريًا في حالات التلف الشديد، ومع ذلك فإن تكلفة إصلاح بعض مكوّنات مشغلنا PA-14 غالبًا ما تكون أقل بكثير من سعر مشغل جديد. كما تساعد ممارسات الإصلاح عمومًا في حماية البيئة عبر تقليل الهدر في المواد، مع مساعدة المستخدم على اكتساب مهارات عملية حياتية أكثر.
في هذا المقال، عرضنا عليك كيفية إصلاح مشغل – وتحديدًا مشغلنا PA-14 in. هل ترغب بتعلّم مزيد من نصائح إصلاح المشغلات؟ أخبرنا!
