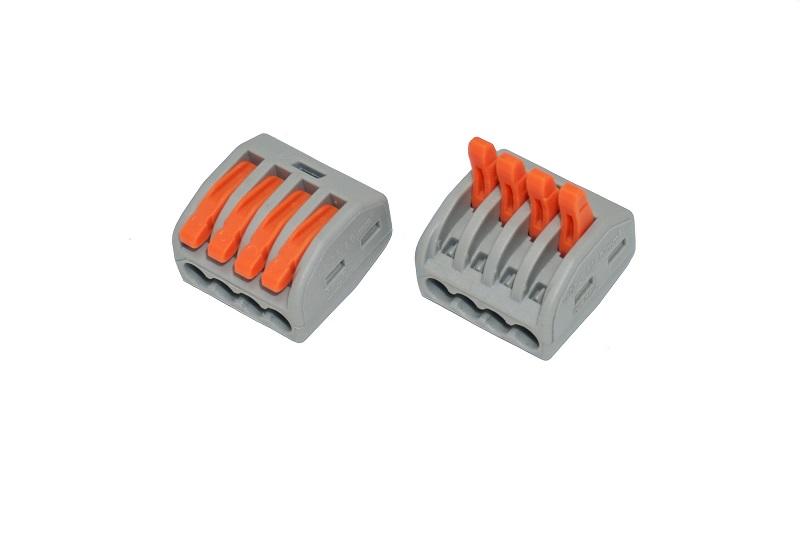

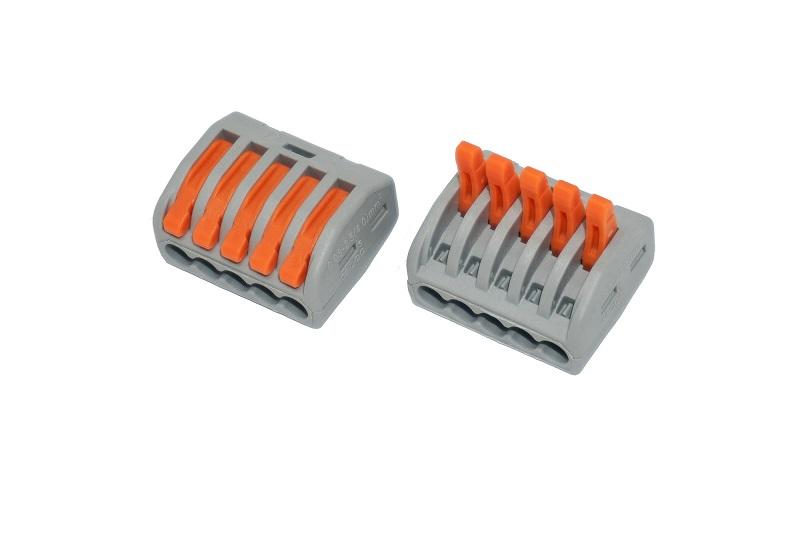

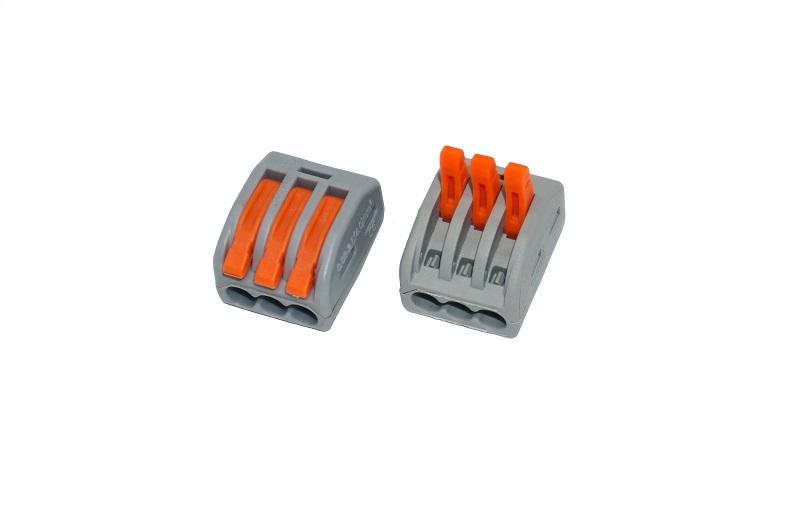

Återanvändbar skarvkoppling med spak – 2/3/4/5-vägs (2 st)
Modell: CN-W-PCT-212
Verktygsfria spakkontakter som skarvar 28–12 AWG-ledningar på några sekunder. Klassade för 32 A och 250 V, återanvändbara, med 2, 3, 4 eller 5 anslutningspunkter. 2-pack.
Det gick inte att läsa in tillgängligheten för upphämtning
Översikt
[CN-W-PCT-212]
CN-W återanvändbar skarvkoppling med spak kopplar ihop kablar på några sekunder utan att vrida, löda eller använda muttrar. Kontakterna är klassade för 32 A och 250 V och kan öppnas igen för snabba byten under prototypframställning, installation och underhåll.
Specifikationer
För att installera CN-W, avisolera kabeln, lyft spaken, sätt i ledaren och stäng spaken. Inga verktyg behövs. Kontrollera att kabeltjockleken och lastströmmen ligger inom kontaktens märkdata före användning.
| Konfiguration | 2-vägs eller 3-vägs eller 4-vägs eller 5-vägs |
| Anslutningspunkter | 2 eller 3 eller 4 eller 5 |
| Spänningklassning | 250V |
| Impulsspänningsklassning | 4000V |
| Nuvarande betyg | 32 A |
| Ledarstorlek | 28 AWG till 12 AWG |
| Driftstemperatur | 85°C |
| Plastens brandfarlighetsklassificering | UL94V-0 |
| Certifieringar | CE |
| Mått (L x B x H) | 0,83 tum x 0,50 tum x 0,57 tum eller 0,83 tum x 0,68 tum x 0,57 tum eller 0,83 tum x 0,86 tum x 0,57 tum eller 0,83 tum x 1,04 tum x 0,57 tum |
| Enhetsvikt | 0,02 lb eller 0,02 lb eller 0,03 lb eller 0,04 lb |
| Förpackningsmängd | 2 st |
| Garanti | 18 månader |
KOMPATIBLA TILLBEHÖR:
CN-W återanvändbar skarvkoppling för spak kan användas över flera ledningar och kontaktuppsättningar, inklusive strömförsörjning, styrenhet och linjära ställdonskablage.
Att följa en uppsättning standarder är avgörande för företag för att säkerställa att deras produkter och tjänster kan uppfylla en kvalitetsnivå som främjar kundnöjdhet. På Progressive Automations strävar vi efter det bästa för våra kunder och strävar efter ständiga förbättringar. På grund av detta är vi glada att kunna meddela att Progressive Automations nu är ISO 9001:2015-certifierade!
Kvalitetssäkrad
Beroende på din tillämpning finns det olika specifikationskrav som du bör beakta när du bestämmer linjär ställdon du behöver. Dessa krav inkluderar kraft, slaglängd, hastighet och monteringsmått. För detaljerad information om ställdon kan du se antingen databladet eller specifikationstabellen som finns på den valda ställdons produktsida. Du kan också kontakta oss att prata med en av våra expertingenjörer.
Driftscykel är den del av arbetsperioden under vilken ett linjärt ställdon kan förbli aktivt. Du kan beräkna arbetscykeln för ett linjärt ställdon med hjälp av följande ekvation: Driftscykel (%) = (Tid som det linjära ställdonet är aktivt) / (Tid för en arbetsperiod)
Till exempel: Med en intermittenscykel på 25 % kan ett ställdon köras kontinuerligt i 5 minuter innan det behöver vila i 15 minuter innan det används.
Slaglängd är förlängningsstångens rörelsesträcka. För att hitta den slaglängd du behöver, mät din applikation från helt indraget läge till helt utfällt läge. Skillnaden kommer att vara lika med den slaglängd du behöver.
Vi rekommenderar alltid att man köper ett ställdon med en högre kraftklassning än vad applikationen kräver. Om du är osäker på dina kraftkrav kan den här artikeln hjälpa dig att beräkna detta: Hur man beräknar kraft för att hitta rätt linjär ställdon
Ja, det är möjligt. Det beror dock på vilka enheter du använder för närvarande. För att synkronisera ställdon behöver de en form av återkoppling, såsom en potentiometer eller halleffektsensorer. För mer information, se nedan några av våra viktigaste innehåll gällande synkronisering av linjära ställdon.
De kontrollbox du väljer ska kunna ge tillräcklig spänning och strömstyrka till ditt ställdon. Om du är osäker på specifikationerna, vänligen kontakta oss.
Alternativt kan du också hitta kompatibla kontrollboxar på produktsidan för ditt valda linjära ställdon.
Bakåtdrivning är när ett ställdon börjar glida nedåt under belastning, antingen när det är överbelastat eller när ställdonet har skadats. Titta på videon.
Vad betyder dynamiska och statiska belastningsklassificeringar?Dynamisk belastningsklassning är den mängd vikt ett ställdon kan dra eller trycka säkert när det är drivet. Statisk belastningsklassning är den vikt som ställdonet kan hålla eller motstå utan bakåtdrift när det inte är strömförsörjt. Låt oss till exempel säga att du har ett ställdon installerat på ett fönster och ställdonets statiska belastningsklassificering är 45 kg. Det kan uppleva bakåtdrift vid kraftig vind, vilket innebär att det kommer att utövas mer tryck på ställdonet vilket skulle överstiga ställdonets belastningsklassificering på 45 kg.
Vad är lateral belastning?Sidlast är när ställdonet utsätts för krafter från det laterala planet. Ställdon är inte avsedda att hantera sidkrafter alls, så om de utsätts för några sidkrafter kommer det sannolikt att skada ställdonet eller böja stången. Därför rekommenderas det att aldrig använda sidkrafter och alltid se till att ställdonet är helt i linje eller synkroniserat med din applikation, så att det inte tar någon annan last än den axiella belastningen. Titta på videon.
