Wie Sie Ihr System schützen: Sicherungen gegen Stromsensoren

Unsere Aufzeichnungen zeigen, dass die häufigste Ursache für das Versagen des Aktuators Motorsschäden aufgrund dieser beiden Fehler ist:

• Obstruktionen im Reiseweg des Aktuators
• Übermäßige Lasten über längere Zeiträume

Wenn Sie Ihren Aktuator leblos finden, trotz wiederholter Versuche, ihn mit Strom zu versorgen, möchten Sie vielleicht Ihre Nase schnell in die Nähe des Motors bringen, um daran zu schnüffeln. Der Geruch von verbranntem Material ist ein häufiges Zeichen für Motorsschäden. Dieser Geruch ähnelt nicht dem von leicht verbranntem Fleisch oder einem Lagerfeuer, es ist ein unnatürlicher Geruch, der bei verbrannten Elektronikgeräten häufig vorkommt. Wenn Ihr Motor so riecht, ist es sehr wahrscheinlich, dass er nicht mehr zu retten ist. Fürchten Sie sich jedoch nicht, geben Sie uns einen Anruf und unsere Ingenieure werden Ihnen helfen!

Der einfachste Weg, dies zu verhindern, besteht darin, sicherzustellen, dass es keine Obstruktionen im Reiseweg des Aktuators gibt und dass Sie innerhalb der Nennlast des Aktuators arbeiten. In diesem Artikel wird erörtert, wie eine Sicherung mit einem Stromsensor zusammenarbeitet, um dauerhafte Schäden an Ihrem Aktuator zu verhindern, falls diese Fehler auftreten.

Sicherungen – da fliegt sie (oder nicht)!

Die Sicherung ist das häufigste elektronische Sicherheitsgerät, aber wird sie verhindern, dass Ihr Aktuator durchbrennt? Die einfache Antwort ist… wahrscheinlich nicht. Das Problem mit Sicherungen ist, dass sie eine übermäßige Menge an Strom benötigen, bevor sie durchbrennen.

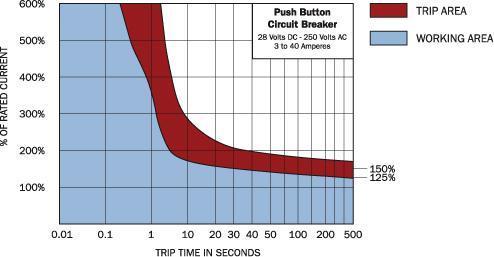

Hier ist ein Beispiel für die Betriebsmerkmale eines zurücksetzbaren Leistungsschalters, der weniger empfindlich ist als normale Sicherungen, aber Sie werden feststellen, dass der Trend sehr ähnlich ist. Wie Sie sehen können, wird der Schalter nicht auslösen, es sei denn, Sie haben einen wirklich großen Stromstoß oder einen längeren Stromverbrauch. Dies ist großartig, um Kurzschlüsse zu erkennen, weshalb unsere Steuerkästen mit Sicherungen ausgestattet sind.

Aktuatoren hingegen werden wahrscheinlich durchbrennen, bevor sie den Strom ziehen, der erforderlich ist, um den Schalter auszulösen. Hier ist ein Strom-gegen-Last-Diagramm unseres PA-14 Mini Linearantriebs. Man könnte annehmen, dass eine hohe Kraft eine hohe Kraft erzeugt, die der Linearität des Trends folgt. In Wirklichkeit werden Obstruktionen und übermäßig hohe Kräfte einfach verhindern, dass der Aktuator sich bewegt, und dazu führen, dass der Aktuator etwa 100 % des Nennstroms zieht, wodurch der Schalter niemals auslöst. Der Aktuator wird weiterhin Strom ziehen und Wärme entwickeln, bis die Motorwicklungen durchbrennen und die elektrische Verbindung unterbrochen wird. An diesem Punkt wird der Aktuator den zuvor genannten verbrannten Geruch erzeugen.

Warum könnte man eine Sicherung verwenden, um den Aktuator zu schützen, fragen Sie sich vielleicht? Zwei Worte, billig und einfach. Eine Automobilsicherung vom Klingen-Typ mit einem kleinen Halter kann für ein paar Dollar gekauft und in fast jeden elektrischen Stromkreis eingefügt werden. Es ist knifflig, die richtige Sicherungsbewertung zu erhalten, um sicherzustellen, dass sie durchbrennt, bevor Ihr Aktuator es tut. Dies erfordert Vertrautheit mit den Strommerkmalen des Aktuators (die auf unserer Website zu finden sind) und ein tiefes Verständnis der aktuellen Anforderungen Ihrer Anwendung. Es gibt viele Sicherungsbewertungen und -stile, einschließlich schnell auslösender Sicherungen. Dies erleichtert es, die Tests durch Versuch und Irrtum durchzuführen, wenn Sie dies wünschen.

Die neue und verbesserte PA-01 Mini-Aktuator (Upgrade von PA-14) ist das aktuelle Modell, das wir mit einer Vielzahl zusätzlicher Vorteile anbieten. Zum Vergleich finden Sie die Tabellen unten und upgraden Sie mit Vertrauen!

Stromsensoren – technisches Wissen erforderlich?

Stromsensoren, die Mikrocontroller zur Überwachung benötigen? Das klingt kompliziert! Im Vergleich zu Sicherungen ist es ja, sicherlich komplizierter. Hören Sie mir jedoch einen Moment zu, während ich ein Argument für diese Technologie vorbringe, oder Sie können auch unsere Anleitungen dazu lesen:

WIE MAN DIE RÜCKMELDUNG EINES LINEARAKTUATORS ÜBERWACHT TEIL 1

WIE MAN DIE LASTRÜCKMELDUNG EINES LINEARAKTUATORS ÜBERWACHT TEIL 2

Die Prämisse dieser Technologie ist, dass Sie ein Strommessgerät haben, das ein Signal ausgibt, das dann von einem Mikrocontroller gelesen wird. Der Mikrocontroller überwacht den Strom und steuert den Aktuator nach Bedarf. Diese Sensoren gibt es in vielen Formen, einige werden einfach über das Kabel Ihres Aktuators geklemmt, andere sind kleine Module, die Sie in den Stromkreis einfügen, genau wie Sie es mit einer Sicherung tun würden. Wie im Anleitungstext zu sehen ist, können Sie auch einen Stromsensor in ein Motorsteuergerät integriert haben.

Diese Technologie ermöglicht dem Benutzer eine sehr feine und sofortige Steuerung des Aktuators. Eine sehr einfache Anwendung wird sein, zu überwachen, ob der Stromverbrauch des Aktuators die maximale Strombewertung überschreitet, und dann die Energie abzuschalten. Verabschieden Sie sich für immer von verbrannten Motoren!

Eine weitere Anwendung wird sein, die Strommessung zu verwenden, um sicherzustellen, dass eine bestimmte Kraft angewendet wird. Durch die Verwendung der Eigenschaften Strom gegen Last, wie oben gezeigt, können Sie einen ungefähren Wert für die Kraft erhalten, die Sie auf ein Objekt ausüben.

Wenn Sie sich immer noch über die Komplexität Sorgen machen, habe ich gute Nachrichten für Sie. Wir arbeiten an kleinen Geräten, die in den Aktuator eingesteckt werden können, die als Sicherung fungieren und gleichzeitig die Präzision und Anpassungsfähigkeit einer Kombination aus Stromsensor und Mikrocontroller bieten! Bleiben Sie auf unseren Social-Media-Seiten wie Facebook, Instagram und Twitter für die neuesten Updates dran!
