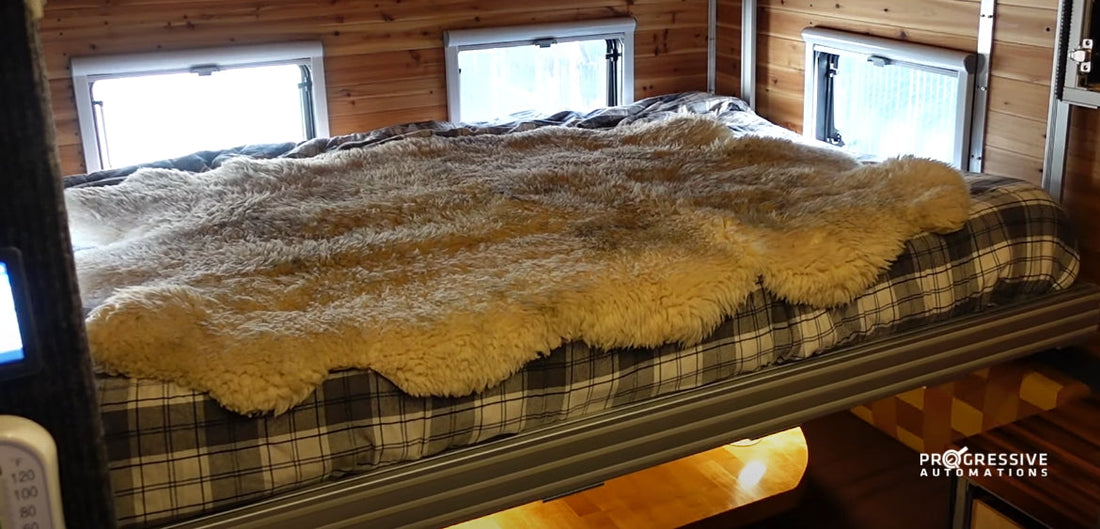

Das Campen im Freien ist eine unterhaltsame und aufregende Aktivität, die viele von uns genießen. Allerdings können Platzbeschränkungen den Prozess, all unsere Lieblingsluxusartikel mitzubringen, ziemlich herausfordernd machen. Hier kommen Innovation und Kreativität ins Spiel, um uns beim Aufbau einer komfortablen und gleichzeitig platzsparenden Campingumgebung zu helfen. Wenn Sie daran gedacht haben, Projekte wie einen Essbereichtisch für Wohnmobile oder ein Betthebesystem für Wohnmobile zu erstellen, ist dieser Artikel genau das Richtige für Sie! Wir werden behandeln, wie Chad von Broke OverLand ein Betthebesystem und einen Essbereichtisch für seinen LMTV-Camper gebaut hat!
Betthebesystem
Chads neuestes Betthebesprojekt verwendet vier Riegelaktoren, um sein vorheriges Betthebesystem zu ersetzen, das nicht über eine ausreichende Hublänge verfügte. Er stellte auch fest, dass sein vorheriges System die Platzanforderungen in seinem LMTV-Camper selbst dann nicht hätte erfüllen können, wenn das Design geändert worden wäre, um eine ausreichende Hublänge zu haben. Aus diesem Grund bestellte Chad unsere PA-18 Riegelaktoren, die für folgende Eigenschaften angepasst wurden:
- Hublänge von 38 Zoll
- 225 lbs Lastbewertung
- Rückmeldung des Hall-Effekt-Sensors
- 24 VDC Motoren
Da Riegelaktoren keine Welle haben, die nach außen ragt, haben sie den Vorteil, kompakt zu sein, wenn sie vollständig ausgefahren sind. Die Rückmeldung des Hall-Effekt-Sensors sollte eine synchrone Bewegung der vier Aktoren später im Bau ermöglichen.
[cta-inhalt]
Durchsuchen Sie alle unsere elektrischen Linearantriebe, von Mikro bis Industrie!
Sehen Sie sich das Bauvideo von Chads Betthebesystem an:
Chad beginnt sein Projekt, indem er einige Halterungen für die Riegelaktoren baut, damit sie am Aluminiumrahmen 80/20 an der Unterseite seines LMTV-Campers montiert werden können. Da die ursprünglichen unteren Halterungen unserer PA-18-Aktoren für Wandmontagen gedacht waren, wird Chad sie später im Projekt durch die benutzerdefinierten Halterungen ersetzen, die er hergestellt hat. Diese werden benutzerdefinierte Halterungen sein, die für die Montage an seinem Aluminiumrahmen 80/20 geeignet sind.
Die Wahl eines Stücks Winkeleisen, das ungefähr die gleiche Dicke und Tiefe wie das ursprüngliche Halterungsstück hat, gibt Chad den erforderlichen Versatz, um seine Aktoren von der Wand fernzuhalten, damit die Riegel sich bewegen können. Er schneidet dann ein breiteres Stück Aluminium, bohrt die erforderlichen Löcher und bohrt durch die gewindebohren Löcher. Nachdem er den Prototyp der unteren Halterung fertiggestellt hat, sichert Chad diese an einem PA-18-Aktor und installiert Montageschrauben, damit sie im Aluminiumrahmen 80/20 verriegelt werden.
Chad fährt dann mit der Herstellung seiner oberen Halterungen fort. Eine Aluminiumstange wird auf die Größe gefräst, die durch die obere Halterung passt. Im Gegensatz zu einem Bolzensystem ermöglicht dieses Projekt ein Pinsystem, um die Installation in den gegebenen Platzbeschränkungen des LMTV-Campers zu ermöglichen, der nicht genug Platz über der Einrichtung hat, um einen Schraubenschlüssel unterzubringen.
Nachdem er erfolgreich den Prototyp der Montagehalterung hergestellt hat, fährt Chad fort, die unteren Halterungen aus dickerem Material zu fertigen. Dadurch kann Chad eine leichte Vertiefung schaffen, um die Köpfe seiner Schrauben so zu versenken, dass sie bündig mit dem Aluminiumrahmen 80/20 abschließen und dennoch Platz für seine Bolzen haben.
Mit denselben Werkzeugen und einem ähnlichen Bauprozess schneidet Chad seine oberen Halterungen in Form, damit die Aktoren an der Decke montiert werden können. Er hat auch einige Stifte hergestellt, die er durch die oberen Halterungen mit Sicherungsstift-Einsätzen stecken kann. Dieses Pinsystem wird die Installation mit einer Spitzzange später im Bau ermöglichen.
Chad platziert seine Montagehalterungen und Aktoren gegen die Wände des LMTV-Campers, um zu bestimmen, wo er Pilotlöcher bohren muss. Dann bohrt er Pilotlöcher in den 2x2 Stahl an der Oberseite seines Trucks und verwendet einen 90-Grad-Bohrer mit selbstschneidenden Schrauben, um in diese Pilotlöcher zu beißen.
Sobald alle seine Montagehalterungen mit den selbstschneidenden Schrauben gesichert sind, fährt Chad fort, die vier benutzerdefinierten PA-18-Aktoren an den Halterungen zu montieren. Er hatte zuvor ein Abstandshalterloch an der Oberseite ausgeschnitten, um Zugang zum 2x2 Stahl in der Decke zu erhalten, um den oberen Teil seiner Riegelaktoren zu montieren. Jeder Aktor ist mit einem Stift an der Oberseite und zwei Bolzen an der Unterseite montiert.
Chad schneidet die Drähte seiner PA-18-Aktoren, um ihre Länge zu verkürzen, und fügt später seine eigenen Molex-Steckverbinder an die Drahtenden an. Dies soll den Austausch der PA-18-Aktoren erleichtern, falls eine Einheit defekt wird und in Zukunft ersetzt werden muss. Chad verkabelt dann die vier Aktoren an unsere FLTCON-4 Steuerbox und RT-11 Fernbedienung, die die Aktoren zusammen mit der gleichen Geschwindigkeit bewegen lässt. Da die Aktoren mit 24 VDC-Motoren angepasst wurden, waren sie mit der FLTCON-4 Steuerbox kompatibel.
Bettgestell
Nach Abschluss seines Betthebesystems fährt Chad fort, sein Bettgestell zu entwerfen und zu bauen. Unsere FLTCON-4 Steuerbox kann nur alle vier Aktoren gleichzeitig steuern, jedoch kann Chad sein Projekt in Zukunft so ändern, dass jeder Aktor auch einzeln bewegt werden kann. Mit diesem Plan im Hinterkopf entwirft er seine Bettplattform mit benutzerdefinierten Halterungen und Heimgelenken, die auch die Option bieten könnten, sich in der X- und Y-Achse in seinem zukünftigen Projekt zu artikulieren.
[cta-inhalt]
Wählen Sie das richtige Steuerungssystem für Ihren Aktor und werfen Sie einen Blick auf unser Sortiment!
Sehen Sie, wie Chad sein Bettgestell für den LMTV-Camper macht:
Schweißcoupons wurden verwendet, um die Halterungen zu stempeln, die auf den Riegelstücken der vier Riegelaktoren angebracht werden. Chad verwendet unser PA-18-Datenblatt als Referenz während der Herstellung seiner Montagehalterungen für das Bettgestell. Ein 1-Zoll-Stangenmaterial wurde später auf die erforderlichen Abmessungen für seine Stifte gefräst. Um die bestmögliche Genauigkeit zu erreichen, verwendet Chad einen digitalen Messschieber, um den Durchmesser seines Stifts jedes Mal zu messen, wenn er zwischen dem Fräsprozess pausiert.
Nachdem er Schneidöl hinzugefügt hat, fährt Chad fort, die inneren Gewinde für seinen Stift auszuschneiden. Ein Schraubstock wird verwendet, um den Stift zu sichern, während er manuell die Gewinde herstellt. Ein 14-Millimeter-Gewinde-Muster wurde verwendet, damit es mit der Rückseite seiner Heimgelenke übereinstimmt. Er verwendet auch ein Rändelwerkzeug, um ein Muster um seinen benutzerdefinierten Stift zu erstellen, damit er einen besseren Halt hat.
Wenn Chad in Zukunft die Steuerungssysteme ändert, kann er den benutzerdefinierten Stift gegen eine längere Stange austauschen und dann Federn zwischen seinen Heimgelenken und Halterungen anbringen. Die Federn würden es ermöglichen, dass die Bettplattform leicht gleitet und sich neigt, während sie gleichzeitig etwas Spannung bietet, um die Bettplattform zu zentrieren.
Aluminiumkanäle wurden dann als Seiten der Bettgestelle verwendet, die später an den Montagehalterungen des Bettgestells befestigt wurden. Die Bretter aus Zedernholz mit Nut und Feder wurden vorgebeizt und in Form geschnitten. Jedes Brett wurde dann in der Reihenfolge nummeriert, in der sie auf die Bettplattform gelegt werden. Dies ermöglicht es dem Bettgestell, ein Aussehen zu haben, das mit den Schraubenmustern der Decke des LMTV-Campers übereinstimmt.
Chad misst dann die Bettplattform aus und bestimmt sorgfältig, wo er seine Lichtquellen platzieren wird. Diese Lichtquellen sind für den Essbereichtisch unter dem Betthebesystem gedacht. Nachdem er bestätigt hat, wo er seine Lichter platzieren wird, bohrt Chad vier Löcher unter der Bettplattform und montiert seine Lichtquellen.
Später wurde Sperrholz auf die Oberseite des Bettgestells gelegt, um das Gewicht seiner Matratze zu tragen. Um die elektrische Verkabelung der Lichtquellen ordentlich zu halten, kann ein Gewicht oder eine Feder verwendet werden, um das Kabel in den Schrank des LMTV-Campers zu ziehen, wenn das Bett angehoben wird. Wenn das Bett abgelassen wird, wird das Kabel durch das Gewicht des Bettes herausgezogen.
Essbereichtisch
Der letzte Teil dieses Baus ist ein Essbereichtisch, der unter dem Betthebesystem platziert wird. Die Installation eines Betthebesystems auf einem verstellbaren Essbereichtisch ermöglicht maximale Raumausnutzung, ohne die Benutzerfreundlichkeit oder den Komfort jedes Projekts zu beeinträchtigen. Durch das Anheben des Betthebesystems haben die Benutzer die gesamte Höhe, die sie benötigen, wenn sie den Essbereichtisch benutzen. Das Absenken des Betthebesystems ermöglicht eine bequeme Schlafhöhe, wenn der Essbereichtisch nicht mehr genutzt wird.
Für das vollständige Video über den Bau des Essbereichtisches sehen Sie sich bitte das Video unten an:
Chad verwendet seinen alten Tisch mit 3/8 Zoll als Referenzmuster für seinen neuen Tisch. Ein Baltic Birch-Stil Blocktisch wird als neues Material für die Tischplatte verwendet. Chad beginnt diesen Bau, indem er die groben Formen, die er benötigt, mit einer elektrischen Stichsäge ausschneidet.
Eine Stichsäge wird normalerweise empfohlen, um kurvige Schnitte zu machen; jedoch hatte Chad in diesem Fall eine begrenzte Auswahl an Werkzeugen und musste mehrere gerade Schnitte mit seiner Handsäge machen, um einen kurvigen Schnitt zu erhalten. Sobald er die beiden kurvigen Ecken der Tischplatte hat, verwendet er einen Winkelschleifer, um die Kanten seiner Schnitte zu glätten.
Sobald seine Tischplatte geformt ist, fährt er fort, sie zu beizen und fügt später drei oder vier Schichten von Butcher Block-Oberflächenversiegelung hinzu.
Die Tischplatte wird dann auf unsere FLT-11 Hebesäule für den nächsten Schritt gelegt. Chad misst sorgfältig den Ort, an dem er seine Tischplatte an der Hebesäule montieren wird.
Nachdem er die Platzierung der Tischplatte bestätigt hat, geht Chad unter die FLT-11 Hebesäule, um in die Tischplatte zu bohren. Er sichert die Tischplatte und die Hebesäule mit Edelstahlschrauben zusammen.
Jetzt haben wir unsere modularen Hebesäulen, 1x LG-11 Hebesäulen, 1x FLTCON-1 Steuerbox und 1x RT-11 Fernbedienung, die genauso funktionieren wie die FLT-11! Unsere modularen Hebesäulen sind Einzelbeine einer Hebesäule, die mit unseren Fernbedienungen und der FLTCON-Serie von Steuerboxen kombiniert werden können, die zwischen 1 und 4 Beinen in einem einzigen Steuerungssystem verwalten können. Wählen Sie aus unserem großen Sortiment an Fernbedienungsoptionen und genießen Sie alle einzigartigen Funktionen unserer verschiedenen programmierbaren kabelgebundenen Fernbedienungen, die zusammen mit drahtlosen Fernbedienungen für zusätzlichen Komfort verwendet werden können. Chad platziert schließlich seine Kissen rund um den Sitzbereich, um den Bau des Essbereichtisches abzuschließen.
Aufgrund von Rechenfehlern passte das Rückenkissen nicht in den Raum der Tischplatte. Das bedeutet, dass die abgesenkte Tischplatte nicht in ein 2tes Bett umgewandelt werden kann, jedoch weiterhin vollständig als verstellbarer Essbereichtisch funktioniert.
Die Steuerboxen seines Betthebesystems und des Essbereichtisches sind beide mit Schrauben an der Wand im hinteren Bereich des Essbereichs montiert. Diese Steuerboxen sind an die AC-Stromversorgung des LMTV-Campers angeschlossen. Zur zusätzlichen Sicherheit wird eine Sperrholzabdeckung verwendet, um die Verkabelung von den Sitzen und Kissen fernzuhalten. Die Steuerungen für sowohl das Betthebesystem als auch den Tischheber befinden sich neben dem Essbereichtisch für einen bequemen Zugang.
Wenn Sie mehr über das Betthebesystem oder den Essbereichtisch erfahren möchten, sehen Sie sich bitte das Video unten an!
Antworten auf Fragen zu Tisch- und Betthebern im LMTV:
[cta-inhalt]
Sehen Sie sich unser Sortiment an Hebesäulen an, um Ihre perfekte Kombination zu finden!
ZUSAMMENFASSUNG
Indem er den Bauprozess befolgt und die richtigen Materialien verwendet, hat Chad jetzt sein eigenes Betthebesystem und einen Essbereichtisch für den LMTV-Camper. Für weitere coole Projekte von Chad von Broke OverLand, besuchen Sie gerne seinen YouTube-Kanal!
Vielen Dank an Chad, dass er sein Projekt geteilt hat - Wir freuen uns, zu sehen, wie Sie Ihr neues LMTV-Camper-Setup genießen!
