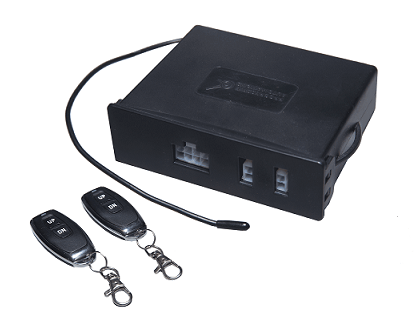

  • 12 VDC Control Box - 2 Channel - 30A - Parallel Control - Wireless Remote #1

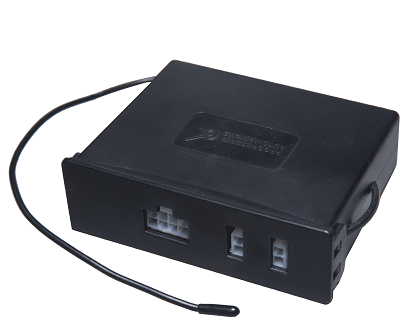

  • 12 VDC Control Box - 2 Channel - 30A - Parallel Control - Wireless Remote #2

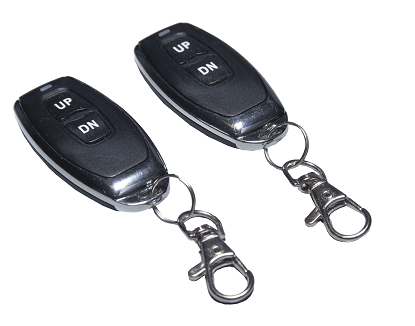

  • 12 VDC Control Box - 2 Channel - 30A - Parallel Control - Wireless Remote #3

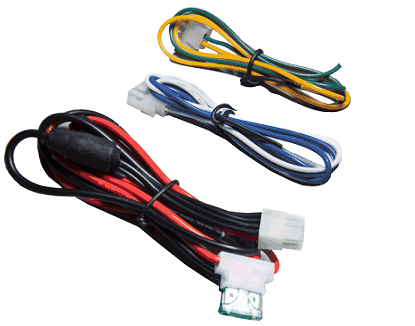

  • 12 VDC Control Box - 2 Channel - 30A - Parallel Control - Wireless Remote #4

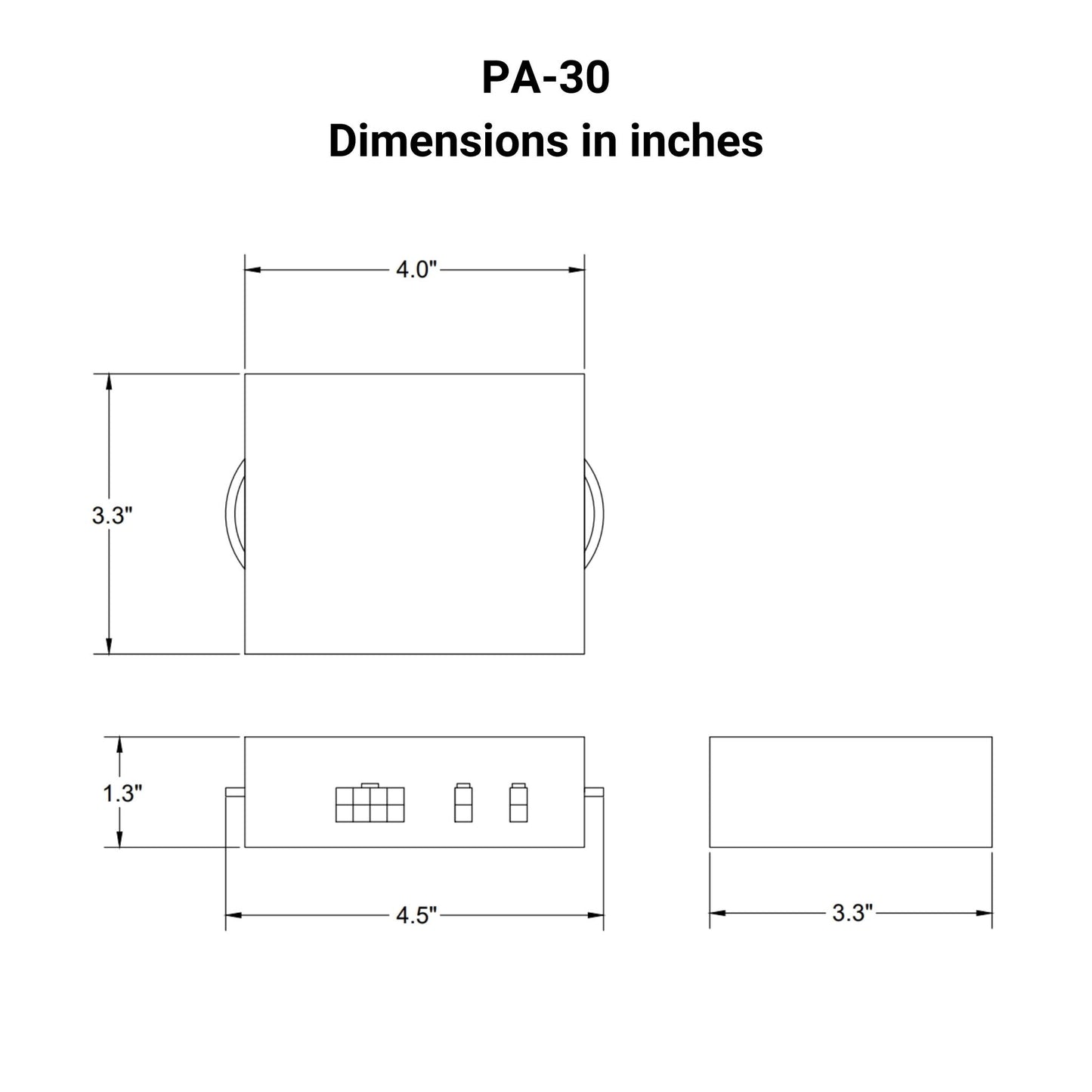

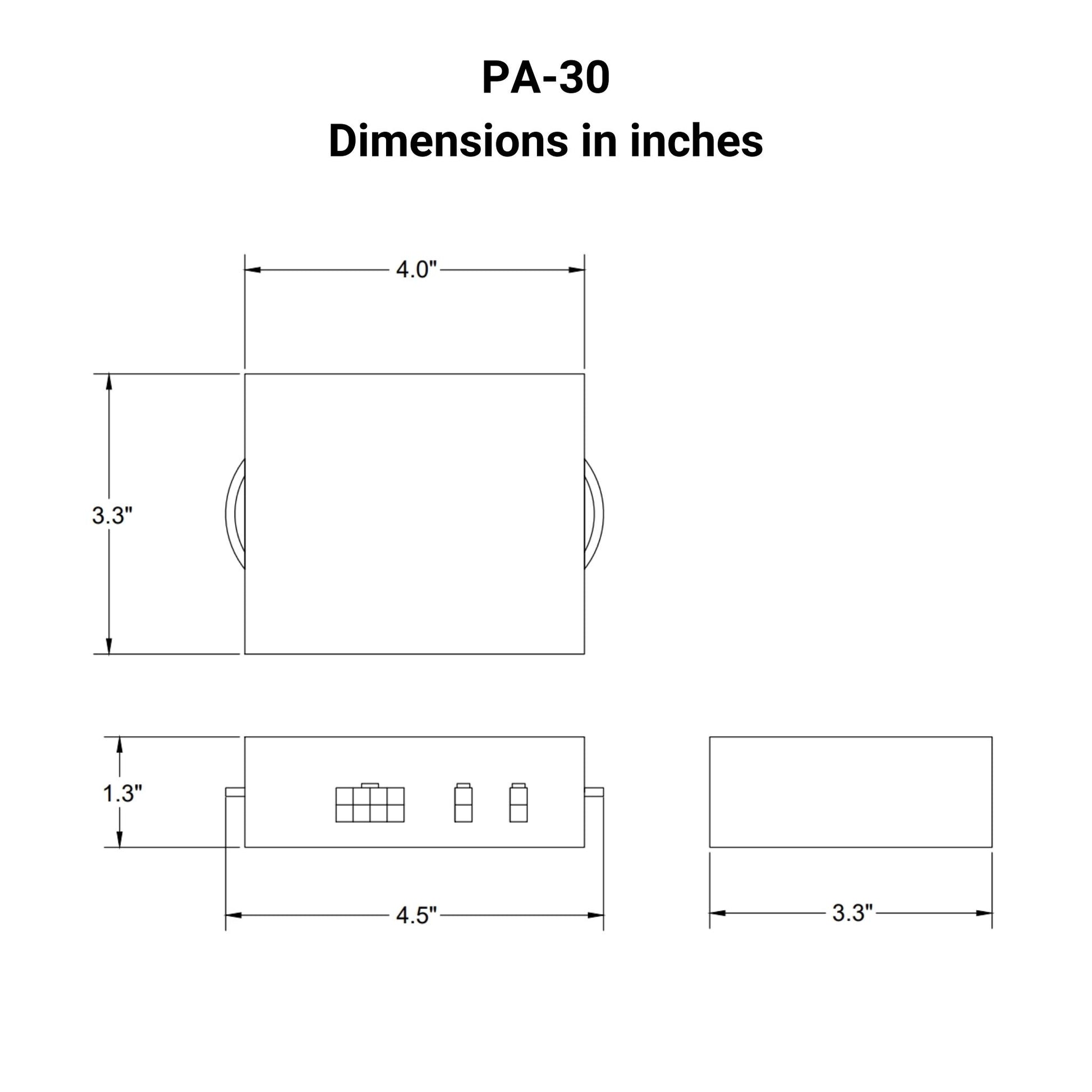

  • 12 VDC Control Box - 2 Channel - 30A - Parallel Control - Wireless Remote Dimensions in inches

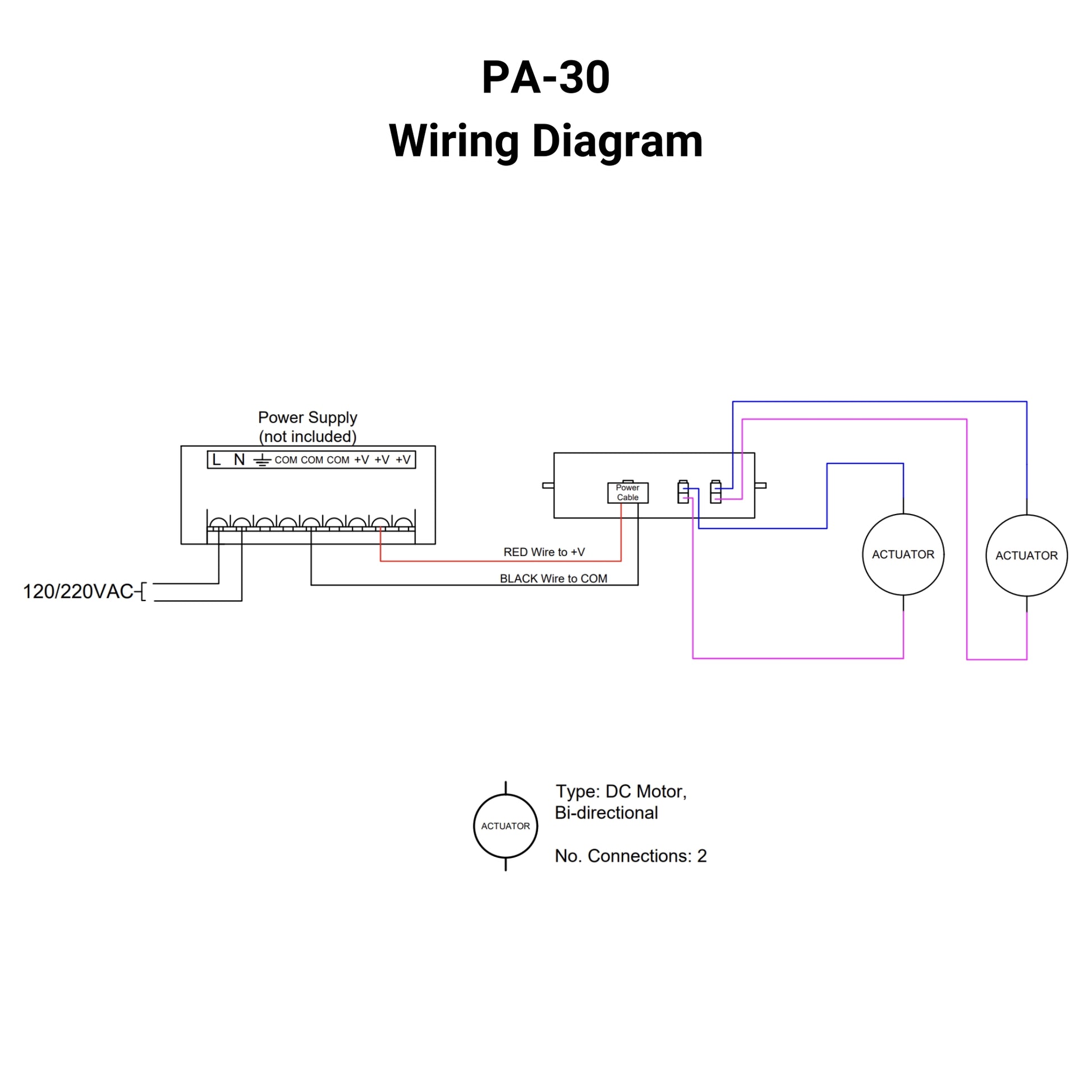

  • 12 VDC Control Box - 2 Channel - 30A - Parallel Control - Wireless Remote Wiring Diagram

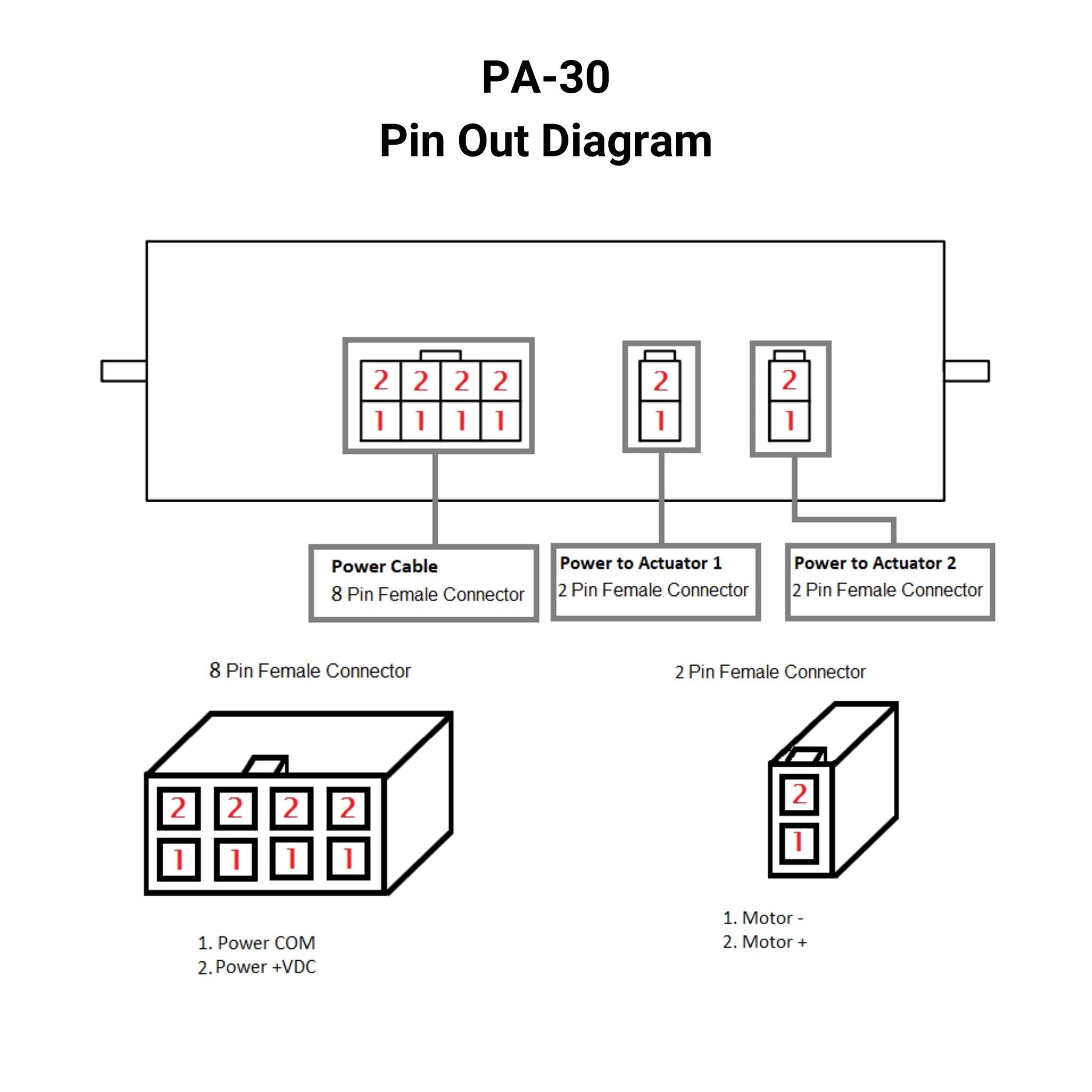

  • 12 VDC Control Box - 2 Channel - 30A - Parallel Control - Wireless Remote Pin Out Diagram
1 7

12 VDC Steuerbox - 2 Kanäle - 30A - Parallele Steuerung - Funkfernbedienung

12 VDC Steuerbox - 2 Kanäle - 30A - Parallele Steuerung - Funkfernbedienung

SKU: PA-30

Auf Lager
Versand innerhalb von 24 Stunden
Mengenrabatt
1-6 Einheiten $79.99 USD
7-9 Einheiten $75.99 USD
10-19 Einheiten $71.99 USD
20+ Einheiten $63.99 USD
50+ Angebot anfordern
$79.99 USD
$105.99 USD $79.99 USD
Sale Ausverkauft
  • Linearantrieb-Rechner
  • Kostenlosen Leitfaden für Linearantriebe erhalten
Vollständige Details anzeigen
Beschreibung
PA-30 Spezifikationen

Die zweikanalige Steuerbox PA-30 ermöglicht die parallele Steuerung von Linearantrieben. Mit der mitgelieferten RF-Fernbedienung können Nutzer ihre Antriebe aus einer Entfernung von bis zu 30-50 Fuß (im Freien) ausfahren, stoppen und einfahren. Die Steuerbox unterstützt sowohl momentane als auch nicht-momentane Funktionen und verfügt über eine Inline-Sicherung zum Schutz vor Kurzschlüssen.

Verwenden Sie den mitgelieferten Kabelbaum, um die Linearantriebe mit der Steuerbox zu verbinden. Legen Sie 12 VDC an die Versorgungsleitungen an, und das System ist einsatzbereit. Es ist wichtig sicherzustellen, dass die Stromversorgung eine ausreichende Stromstärke liefert, um die Linearantriebe zu steuern. Der PA-30 ist für maximal 15 A pro Kanal ausgelegt. Bitte beachten Sie, dass die an den PA-30 angeschlossenen Linearantriebe parallel fahren und nicht miteinander synchronisiert sind.

Bitte beachten Sie das PA-30-Datenblatt für Informationen zu Bedienelementen, Verdrahtung und Fehlerbehebung.

* Parallele Steuerung von Linearantrieben bei 12 VDC.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-30 Compatibility Chart
Übersicht
PA-30 Spezifikationen

Die zweikanalige Steuerbox PA-30 ermöglicht die parallele Steuerung von Linearantrieben. Mit der mitgelieferten RF-Fernbedienung können Nutzer ihre Antriebe aus einer Entfernung von bis zu 30-50 Fuß (im Freien) ausfahren, stoppen und einfahren. Die Steuerbox unterstützt sowohl momentane als auch nicht-momentane Funktionen und verfügt über eine Inline-Sicherung zum Schutz vor Kurzschlüssen.

Verwenden Sie den mitgelieferten Kabelbaum, um die Linearantriebe mit der Steuerbox zu verbinden. Legen Sie 12 VDC an die Versorgungsleitungen an, und das System ist einsatzbereit. Es ist wichtig sicherzustellen, dass die Stromversorgung eine ausreichende Stromstärke liefert, um die Linearantriebe zu steuern. Der PA-30 ist für maximal 15 A pro Kanal ausgelegt. Bitte beachten Sie, dass die an den PA-30 angeschlossenen Linearantriebe parallel fahren und nicht miteinander synchronisiert sind.

Bitte beachten Sie das PA-30-Datenblatt für Informationen zu Bedienelementen, Verdrahtung und Fehlerbehebung.

* Parallele Steuerung von Linearantrieben bei 12 VDC.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-30 Compatibility Chart
Produktspezifikationen
Control Ability:
Wird mehrere Aktuatoren gleichzeitig steuern.
Input Voltage:
12 VDC
Unit Weight:
0.95 lbs
Output Power:
12 VDC
Current:
30 Ampere (15 A pro Kanal)
Kit Includes:
1 Steuerbox und 2 kabellose Fernbedienungen
Remote Functions:
oben, unten (sowohl momentane als auch nicht-momentane)
Remote Battery Type:
2 x CR2016 3V Lithiumzelle
Size:
4,5" x 1,3" x 3,3"
AC Power Option:
mit AC-15, PS-13-12, PS-20-12, PS-20-12-67, PS-40-12
Warranty:
18 Monate
Kompatibilität der Steuerboxen
Technische Informationen

Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!

Qualität, der Sie vertrauen können – Mehr erfahren

Datenblätter

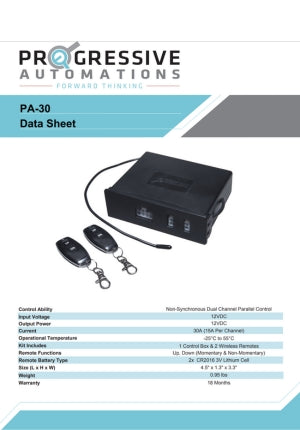

PA-30 Data Sheet
PA-30 Data Sheet

Data Sheet for PA-30

View
Wissensdatenbank
Videos & Artikel
Videos
Verwandte Blogartikel:
New PA-41 Control System: Controlling Multiple Linear Actuators

Neues PA-41 Steuerungssystem: Steuerung mehrerer linearer Aktuatoren

Nathan Bong

Viele Anwendungen, die mit elektromechanischen Systemen arbeiten, benötigen ein einzelnes Steueru...

Mehr erfahren
FAQ
What is the difference between parallel and synchronized actuator control in the PA-30?

Parallel actuator control using the PA-30 runs multiple actuators at the same time without feedback and works well for non-critical alignment. Synchronized actuator control, such as using the PA-CB40, uses positional feedback in the process to keep actuators level and in step, ideal for lids, platforms, or lifts that must stay square.

How do I switch between momentary and non-momentary modes on the PA-30 control box?

Changing modes for momentary and non-momentary mode control requires access inside the enclosure. Once you have access, follow the steps below:

Momentary Mode

  • Ensure the Jumper S1 on the PCB is connected
  • Hold UP to extend the actuator, let go to stop the actuator
  • Hold DOWN to retract the actuator, let go to stop the actuator

Non-Momentary Mode

  • Ensure the Jumpers S1 on the PCB is disconnected
  • Press UP to extend the actuator. Press UP again to stop the actuator
  • Press DOWN to retract the actuator. Press DOWN again to stop the actuator
  • If DOWN is pressed while the actuator is extending, it will reverse direction and begin to retract
What are the RF remote’s range limitations and pairing instructions for the PA-30?

The PA-30 has a 30-50 ft range controller capability (open air) with the RF actuator remote. For pairing remotes, please see the Remote Synchronization Process:

  • Open the control box, press and hold the white button and the blue LED will turn on
  • While holding down the white button, press any button on the remote and the LED will turn off
  • The remote is now synced to the control box
  • A maximum of two remotes can be saved to one control box
What kind of power supply is required for the PA-30 and how do I ensure amperage compatibility?

The power source selection compatible with PA-30 is any 12V actuator power supply that can meet the total actuator current draw for your use case; however, we do not recommend using the PA-30 for actuators that draw more than 15A per channel.

How does the built-in inline fuse protect the system, and how can it be replaced if blown?

The inline fuse opens when there is a short or a significant spike in current to help protect the controller and actuators, mainly as short circuit protection. Disconnect power, open the holder, and replace the fuse with the same type and rating listed in the manual.
