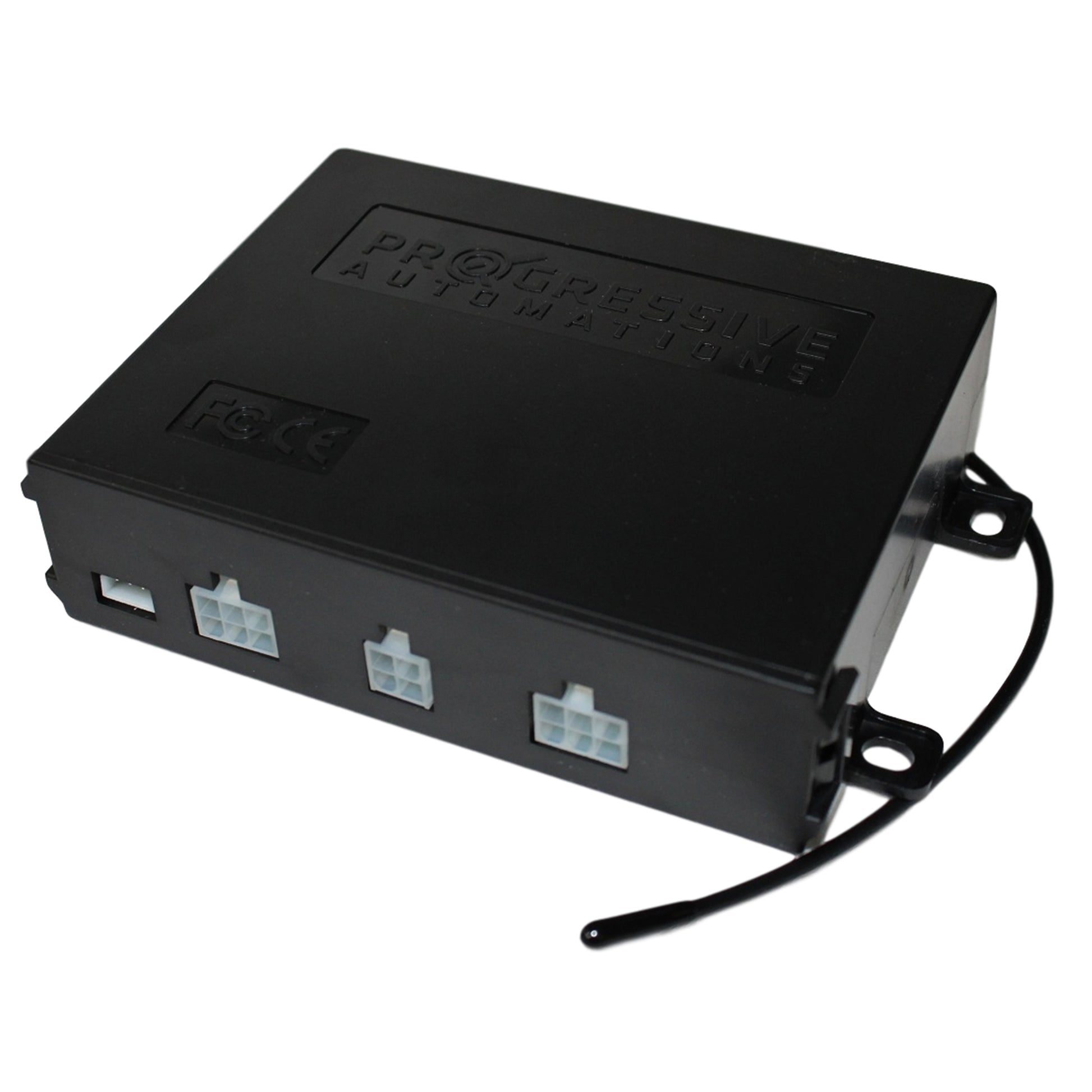

  • Synchronized Dual Hall Effect Actuator Control - 20A - Wireless Remotes

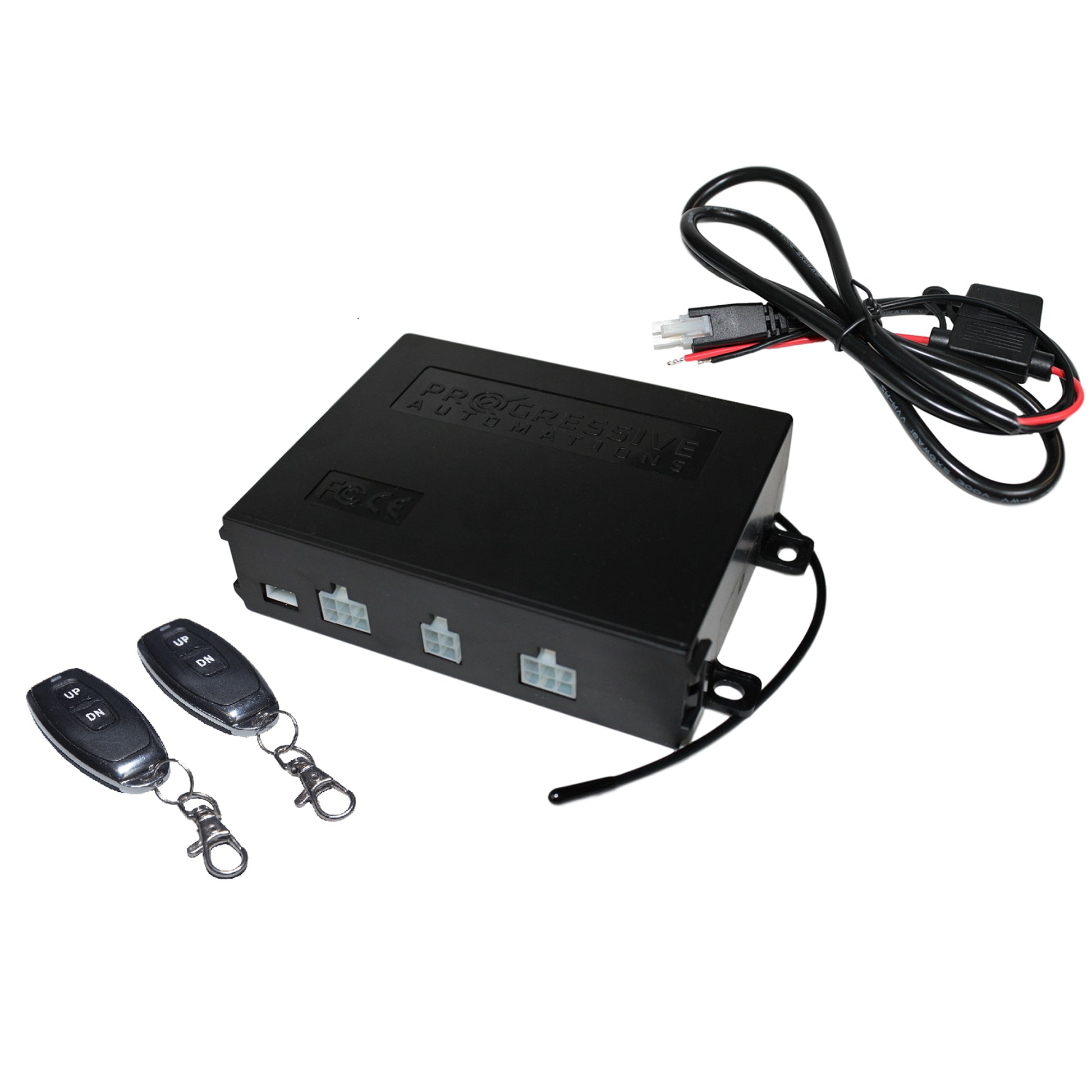

  • Synchronized Dual Hall Effect Actuator Control - 20A - Wireless Remotes
  • Wireless Remote

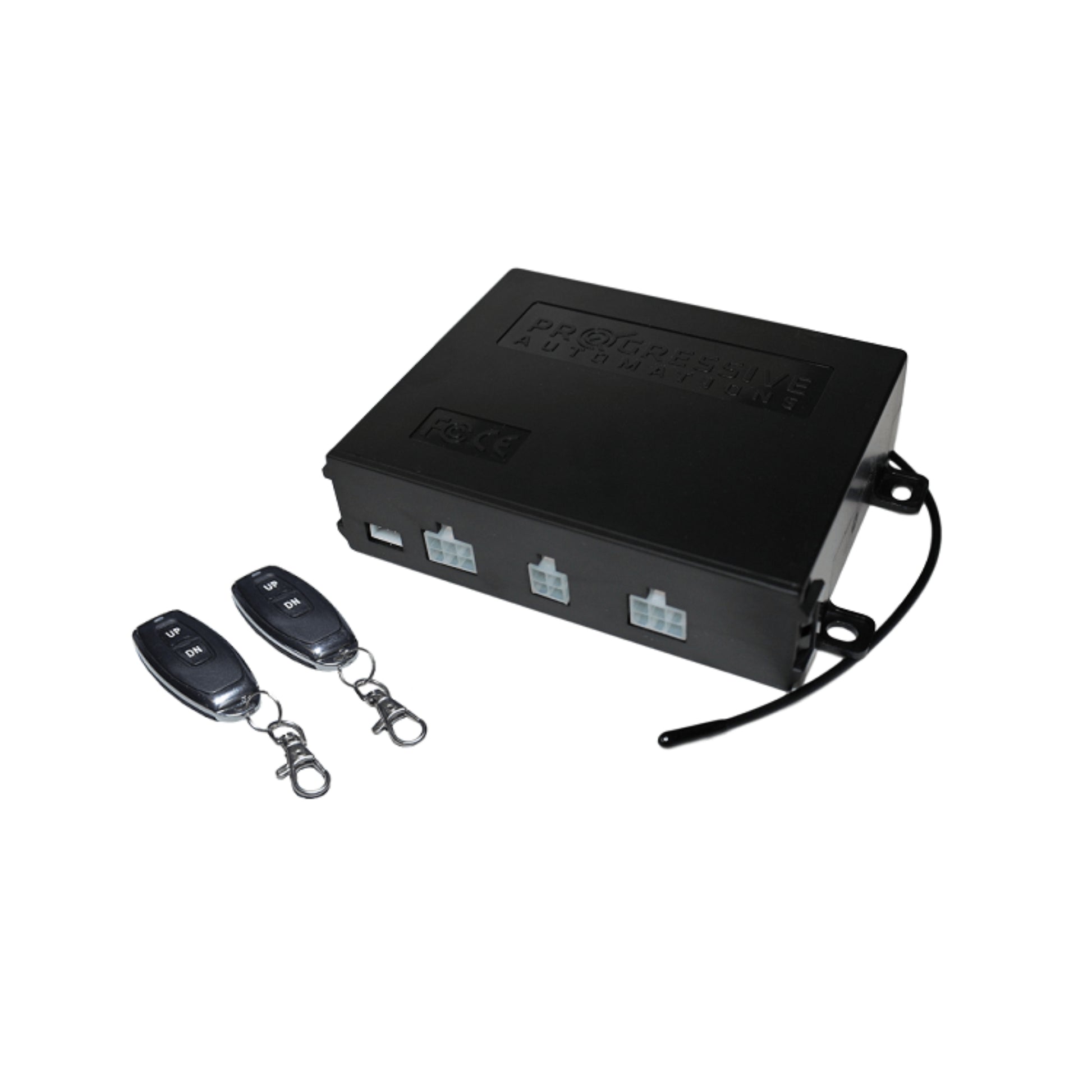

  • Synchronized Dual Hall Effect Actuator Control - 20A - Wireless Remotes

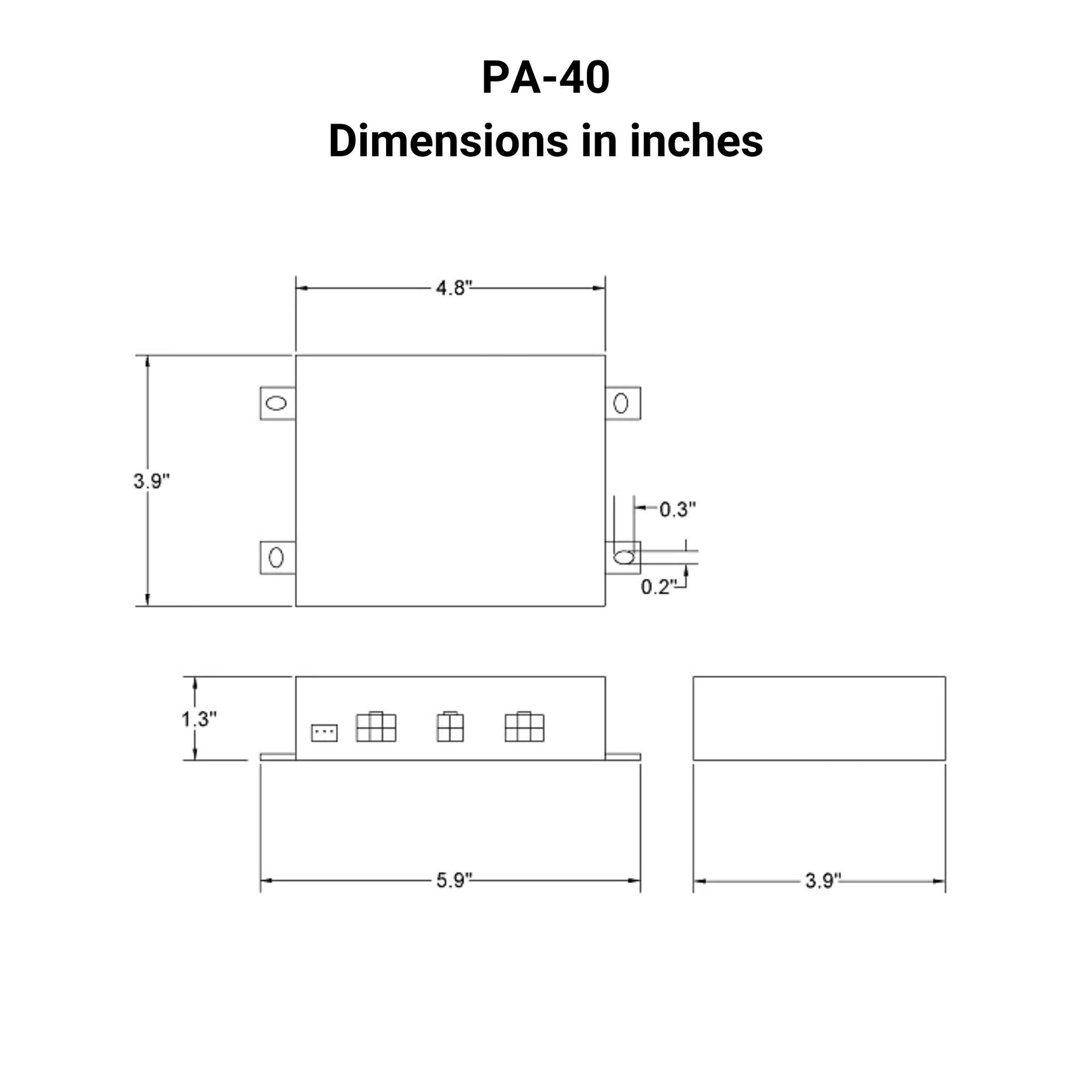

  • 12 VDC - Synchronized Dual Hall Effect Actuator Control - 30A - Wireless Remotes Dimensions in inches

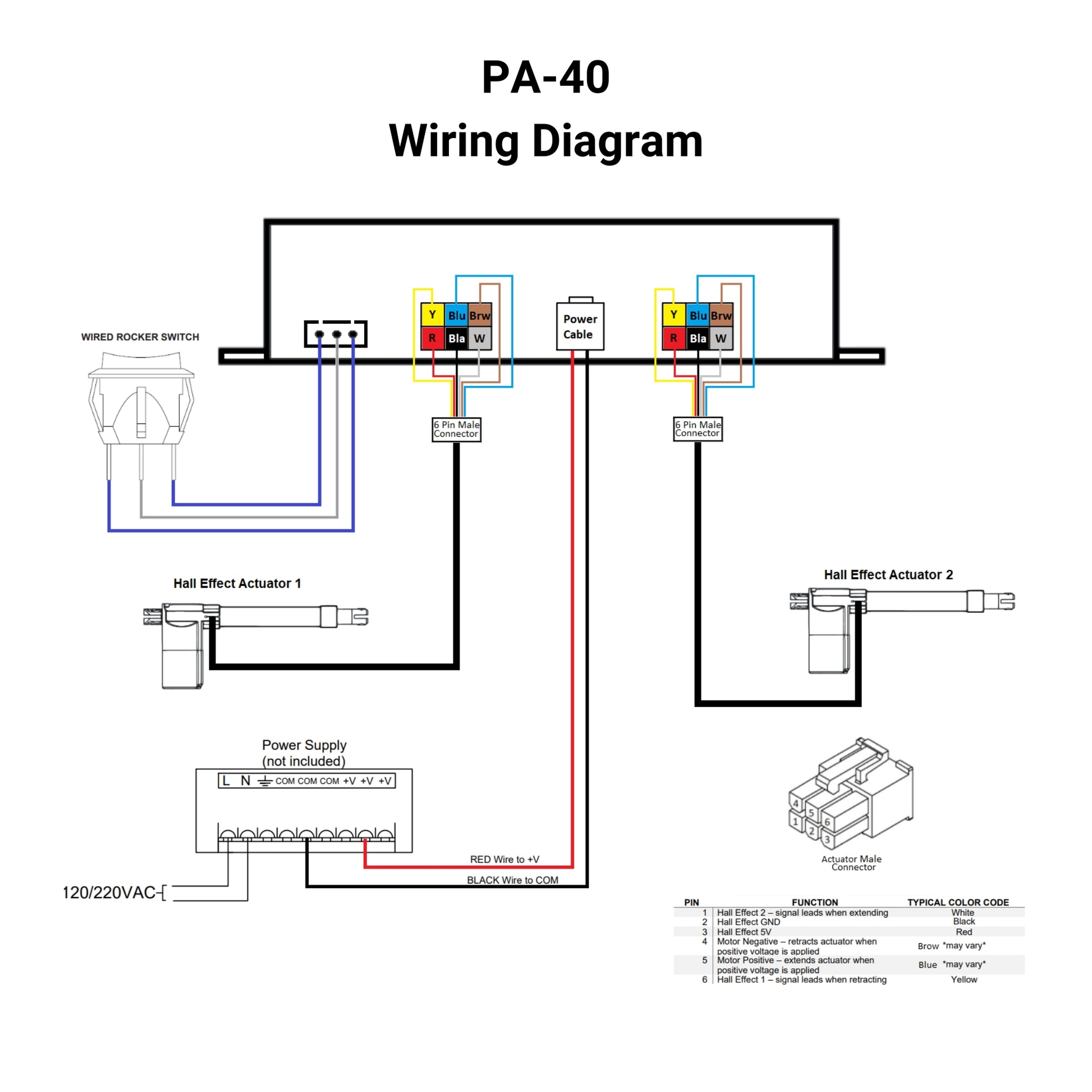

  • 12 VDC - Synchronized Dual Hall Effect Actuator Control - 30A - Wireless Remotes Wiring Diagram
  • 12 VDC - Synchronized Dual Hall Effect Actuator Control - 30A - Wireless Remotes Pin Out Diagram
1 7

12 VDC - Synchronisierte Steuerung für zwei Hall-Effekt-Linearantriebe - 20A - Kabellose Fernbedienungen

12 VDC - Synchronisierte Steuerung für zwei Hall-Effekt-Linearantriebe - 20A - Kabellose Fernbedienungen

SKU: PA-40

Auf Lager
Versand innerhalb von 24 Stunden
$159.99 USD
$258.99 USD $159.99 USD
Sale Ausverkauft
  • Linearantrieb-Rechner
  • Kostenlosen Leitfaden für Linearantriebe erhalten
Vollständige Details anzeigen
Beschreibung
PA-40 Spezifikationen

Die Steuerbox PA-40 ermöglicht die synchrone Steuerung von zwei Linearantrieben mit Hall-Sensor-Rückmeldung. Mit der mitgelieferten RF-Fernbedienung können Nutzer ihre synchronisierten Antriebe aus bis zu 30-50 Fuß Entfernung (Freifeld) ausfahren, stoppen und einfahren. Die Steuerbox bietet sowohl tastende als auch rastende Betriebsarten sowie eine Inline-Sicherung zum Schutz vor Kurzschlüssen.

Verbinden Sie mit dem mitgelieferten Kabelbaum die Linearantriebe mit der Steuerbox. Legen Sie 12VDC an die Versorgungsleitungen an, und das System ist nun einsatzbereit. Es ist wichtig sicherzustellen, dass das Netzteil eine ausreichende Stromstärke hat, um die Linearantriebe zu steuern. Der PA-40 ist für maximal 10A pro Kanal ausgelegt.

Weitere Informationen zu Steuerung, Verdrahtung und Fehlerbehebung finden Sie im PA-40-Datenblatt.

* Parallele Steuerung von Linearantrieben bei 12 VDC.

* Nur kompatibel mit 12 VDC-Hall-Effekt-Linearantrieben. Steuert 2 passende Hall-Effekt-Antriebe gleichzeitig, sodass sie mit gleicher Geschwindigkeit in die gleiche Richtung verfahren. Stellen Sie sicher, dass PA-04-HS-Antriebe nicht vollständig belastet sind, um innerhalb der Nennstromgrenze zu bleiben.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-40 Compatibility Chart
Übersicht
PA-40 Spezifikationen

Die Steuerbox PA-40 ermöglicht die synchrone Steuerung von zwei Linearantrieben mit Hall-Sensor-Rückmeldung. Mit der mitgelieferten RF-Fernbedienung können Nutzer ihre synchronisierten Antriebe aus bis zu 30-50 Fuß Entfernung (Freifeld) ausfahren, stoppen und einfahren. Die Steuerbox bietet sowohl tastende als auch rastende Betriebsarten sowie eine Inline-Sicherung zum Schutz vor Kurzschlüssen.

Verbinden Sie mit dem mitgelieferten Kabelbaum die Linearantriebe mit der Steuerbox. Legen Sie 12VDC an die Versorgungsleitungen an, und das System ist nun einsatzbereit. Es ist wichtig sicherzustellen, dass das Netzteil eine ausreichende Stromstärke hat, um die Linearantriebe zu steuern. Der PA-40 ist für maximal 10A pro Kanal ausgelegt.

Weitere Informationen zu Steuerung, Verdrahtung und Fehlerbehebung finden Sie im PA-40-Datenblatt.

* Parallele Steuerung von Linearantrieben bei 12 VDC.

* Nur kompatibel mit 12 VDC-Hall-Effekt-Linearantrieben. Steuert 2 passende Hall-Effekt-Antriebe gleichzeitig, sodass sie mit gleicher Geschwindigkeit in die gleiche Richtung verfahren. Stellen Sie sicher, dass PA-04-HS-Antriebe nicht vollständig belastet sind, um innerhalb der Nennstromgrenze zu bleiben.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-40 Compatibility Chart
Produktspezifikationen
Control Ability:
2 übereinstimmende Hall-Effekt-Aktoren gleichzeitig
Input Voltage:
12 VDC
Unit Weight:
0.6 lbs
Output Power:
12 VDC
Current:
20A (10A pro Kanal)
Kit Includes:
1 Steuerbox, 2 kabellose Fernbedienungen, 1 Stromkabelbaum mit 30A Inline-Sicherung
Remote Functions:
Hoch, Runter, Pause (momentan/nicht-momentan)
Remote Battery Type:
2 x CR2016 3V Lithiumzelle
Size:
5,9" x 1,3" x 3,9"
AC Power Option:
mit PS-20-12, PS-20-12-67, PS-40-12
Kompatibilität der Steuerboxen
Technische Informationen

Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!

Qualität, der Sie vertrauen können – Mehr erfahren

Datenblätter

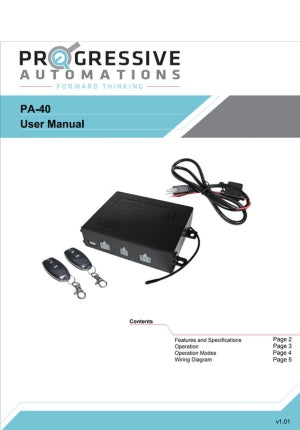

PA-40 User Manual
PA-40 User Manual

User Manual for PA-40

View
Wissensdatenbank
Videos & Artikel
Videos
Verwandte Blogartikel:
Photo of a trapdoor with hinged door

Wie man seine Falltür-Anwendung automatisiert

Yarina Li

Eine Falltür ist eine Schiebetür oder eine Tür mit Scharnieren, bündig mit der Oberfläche eines F...

Mehr erfahren
Automating Your Recreational Vehicle with Linear Actuators

Automatisierung Ihres Wohnmobils mit linearen Aktuatoren

Nataliia Borysko

Die Zeiten, in denen Wohnmobile (RVs) mit einem Bett, einem Badezimmer und einer Küche überfüllt ...

Mehr erfahren

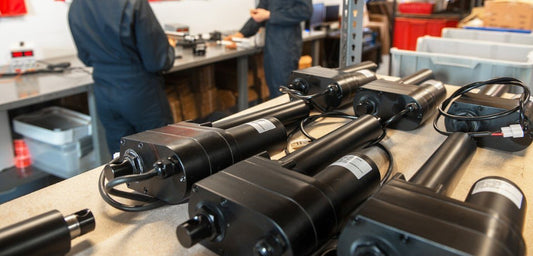

Photo of a linear actuators by Progressive Automations

Die Vor- und Nachteile von Rückmeldungsgeräten

Temir Baimukhametov

Gleichstrommotoren werden sowohl in industriellen Anwendungen als auch zu Hause für persönliche P...

Mehr erfahren
FAQ
How does the PA-40 achieve synchronized motion between two Hall Effect actuators and what conditions must be met?

The PA-40 synchronization process counts Hall pulses from each actuator and balances the PWM output being supplied to power the motors to keep both actuators at the same speed. Use the same-model hall effect actuators with equal stroke, voltage, and force ratings for best results.

What are the compatibility requirements for actuators used with the PA-40 control box?

The PA-40 is a 12V hall effect actuator only control box that handles up to 10A per channel of 2 matching actuators with brushed DC motors.

What power supply specifications are recommended to ensure stable performance of the PA-40 at 10 A per channel?

Select a 12 VDC power supply sized for 20A of current draw to meet the actuator power requirements of your setup at 10 A per channel.

How can users switch between momentary and non-momentary control modes on the PA-40?

Changing actuator control settings for momentary and non-momentary modes requires access inside the enclosure. Once you have access, follow the steps below:

Momentary Mode

  • Ensure the Jumper M2 on the PCB is connected to the PCB
  • Hold UP or DOWN to go forward or backward
  • Release UP or DOWN to stop

Non-Momentary Mode

  • Ensure the Jumper M1 on the PCB is disconnected
  • Press UP or DOWN to go forward or backward
  • Press UP or DOWN again to stop
What are the safety limitations of the PA-40, and what happens if actuators exceed load or current rating?

The PA-40 has a duty cycle of 10% (2 minutes on, 18 minutes off) and can handle up to 10A per channel. For short circuit protection, the PA-40 safety fuse comes installed in the included wire harness. The operation stops and enters an error state when an overheat condition exceeds the duty cycle or an out-of-sync condition occurs. Remove the cause, allow cooling if needed, then restore power and do a reset procedure as needed.
