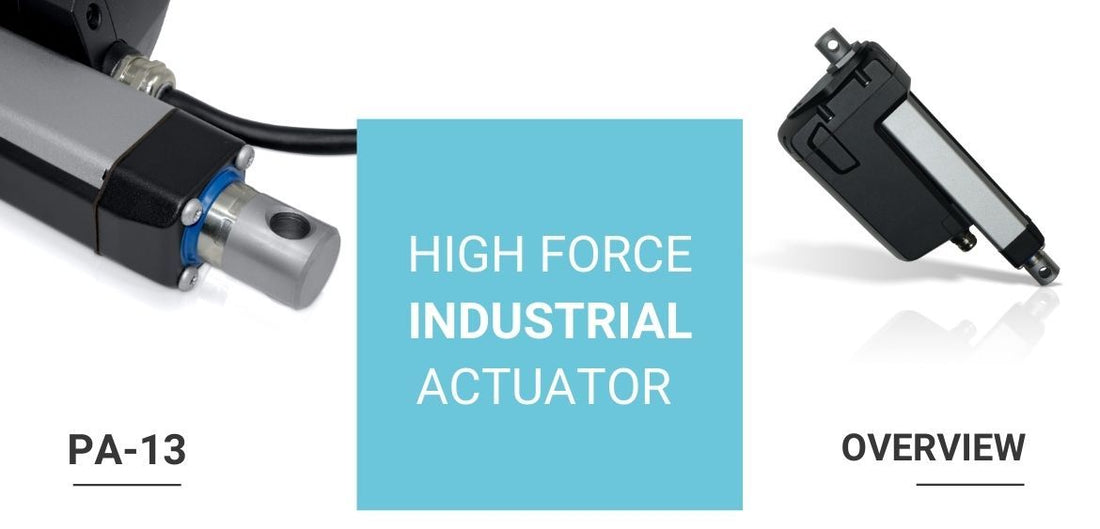

Cuando se necesita una gran cantidad de energía dentro de una aplicación, el actuador lineal industrial de alta fuerza PA-13 lo tiene cubierto. Este actuador lineal eléctrico de alta fuerza es uno de los más fuertes de la línea de Progressive Automations con la friolera de 3000 libras de fuerza de tracción y empuje. Además, el actuador lineal de alta fuerza puede soportar hasta 3500 libras sin problemas gracias al robusto eje de acero inoxidable acompañado de engranajes metálicos. La alta clasificación de protección de ingreso (IP) produce una unidad versátil capaz de resistir el polvo y el agua, lo que permite que esta unidad se utilice en los entornos más hostiles. ¡Vayamos a los detalles!
Características principales del PA-13
Como se mencionó, el actuador lineal industrial de alta fuerza PA-13 tiene una fuerza dinámica de 3000 lbs y una fuerza estática de 3500 lbs, lo que lo convierte en un actuador de servicio pesado para las aplicaciones más exigentes.
[cta-contenido]
¡Obtenga más información sobre nuestro actuador industrial de alta resistencia!
Características mecánicas
Este actuador lineal de alta fuerza tiene clasificación IP66, lo que significa que es completamente hermético al polvo y tiene protección contra chorros directos de agua a alta presión. Más concretamente, está protegido contra una boquilla de agua de 12,5 mm durante 3 minutos a 100 litros por minuto a 100 kPa a 3 metros. Utiliza un motor de CC con escobillas, junto con un sistema de engranajes de alta resistencia y un tornillo ACME para extender y retraer la varilla de acero inoxidable. La velocidad de carrera sin carga y con carga completa es de 0,25 y 0,17 pulgadas por segundo, respectivamente.
Este actuador lineal eléctrico de alta fuerza puede funcionar a temperaturas tan bajas como -40 grados Celsius y tan altas como 60 grados Celsius con un ciclo de trabajo del 20 %, lo que permite el uso de este actuador en entornos de alto estrés, como fábricas industriales. Su robusta carcasa de aleación de aluminio 6062 y sus engranajes de aleación de acero pulvimetalúrgico garantizan una larga vida útil, con una garantía de 18 meses para garantizar que usted tenga confianza en la implementación de este actuador de alta calidad. Además, el actuador viene con certificaciones CE y RoHS, lo cual es una ventaja si todo su sistema requiere certificación.
Características electricas
La clasificación actual sin carga y con carga completa es de 4 y 20 amperios, respectivamente. El voltaje requerido del PA-13 en estas clasificaciones actuales es de 12 VCC. Para protección contra sobrecorriente, el actuador viene con un apagado eléctrico incorporado, que cortará la energía al actuador si se exceden los límites de operación. La unidad también tiene interruptores de límite incorporados para garantizar que la varilla no se extienda ni se retraiga más allá de su carrera específica.
¡Fuera de las especificaciones anteriores, Progressive Automations tiene una amplia gama de opciones de personalización para nuestros actuadores! Entendemos que ciertas aplicaciones son extremadamente precisas y requieren una solución perfecta y de ajuste perfecto, razón por la cual nuestras capacidades de personalización son prácticamente infinitas.
Opciones de montaje
Si su aplicación requiere soportes de montaje, el soporte de montaje de servicio pesado BRK-17 es la opción perfecta, capaz de soportar hasta 8000 libras de fuerza estática. Además, permite una rotación de 180 grados y se puede instalar en ambos extremos del actuador.
Cajas de control y fuentes de alimentación compatibles
El actuador lineal eléctrico de alta fuerza PA-13 es compatible con una variedad de cajas de control de Progressive Automations siempre que tengan una clasificación de 20 A para manejar la corriente de carga completa. Algunos ejemplos incluyen la PA-31 y la PA-33 . Dicho esto, el voltaje de la caja de control puede variar del estándar de 12 VCC. El voltaje se puede ajustar a 24, 36 o 48 VCC para adaptarse a su aplicación, pero tenga en cuenta que este cambio afectará la clasificación actual sin carga y con carga completa. Sin embargo, las cajas de control de clasificación de 20 A seguirán siendo suficientes ya que la corriente disminuye con un aumento en el voltaje.
El cable de alimentación que viene con el actuador tiene 40 pulgadas de largo y tiene un conector TE Universal Mate-N-Lok de 2 pines (sin sensores de retroalimentación). Alternativamente, el actuador se puede pedir con un conector de 6 pines para la opción del sensor de efecto Hall. Si se necesita una potencia mayor, Progressive Automations ofrece extensiones de cable.
Además de una caja de control, al comprar el PA-13, asegúrese de adquirir una fuente de alimentación (p. ej., fuente de alimentación PS-40-12 ) y dos relés ( relé unipolar de dos vías AC-30-30-12 ). Los relés se utilizan con la corriente de salida de la caja de control para accionar el PA-13 en lugar de alimentar directamente el actuador de alta corriente. Esta configuración garantizará que no se exceda la corriente máxima de la caja de control cuando el actuador esté cerca de la corriente de carga completa.
Funciones personalizables adicionales
El actuador lineal de alta fuerza PA-13 varía desde longitudes de carrera de 4 a 40 pulgadas, manteniendo al mismo tiempo la fuerza dinámica de 3000 lb. El actuador se puede pedir con sensores de retroalimentación opcionales instalados, ya sea potenciómetro para longitudes de carrera de hasta 6 pulgadas o efecto Hall para longitudes de carrera de hasta 40 pulgadas.
[cta-contenido]
¡Explore nuestra gama completa de actuadores para encontrar su solución perfecta!
Conclusión: una poderosa adición a su aplicación
No hay duda de que el actuador lineal de alta fuerza PA-13 es una potencia que proporciona toda la fuerza que necesita para las aplicaciones más agotadoras. Con tantas opciones personalizables para elegir, estamos seguros de que podrá adaptar las especificaciones a sus necesidades. Las aplicaciones en las que este actuador es más adecuado incluyen entornos industriales como las industrias agrícola, manufacturera y de automatización, donde se necesita una gran fuerza.
En Progressive Automations, nos enorgullecemos de ofrecer actuadores lineales y servicio al cliente de clase mundial. Nuestros ingenieros trabajan constantemente en investigación y desarrollo para mejorar nuestros productos. Si necesita más información sobre el PA-13 o cualquiera de nuestros otros actuadores lineales, ¡contáctenos hoy!
