Jedne z najczęściej zadawanych nam pytań dotyczą ochrony IP i ocen. Co oznacza klasa szczelności IP? Jakie są poszczególne klasy IP? Jak działa system ocen? Rozumiemy, że temat budzi wiele wątpliwości, dlatego przygotowaliśmy ten przewodnik, by ułatwić jego zrozumienie.
Znaczenie klasy szczelności IP
Międzynarodowe oznaczenie stopnia ochrony (IP), znane też jako IP Rating/Code, określa zdolność produktu do opierania się przedostawaniu się cieczy i pyłu. Zdefiniowane w IEC/EN 60529, zostało opracowane przez Międzynarodową Komisję Elektrotechniczną i jest uznawane na całym świecie.

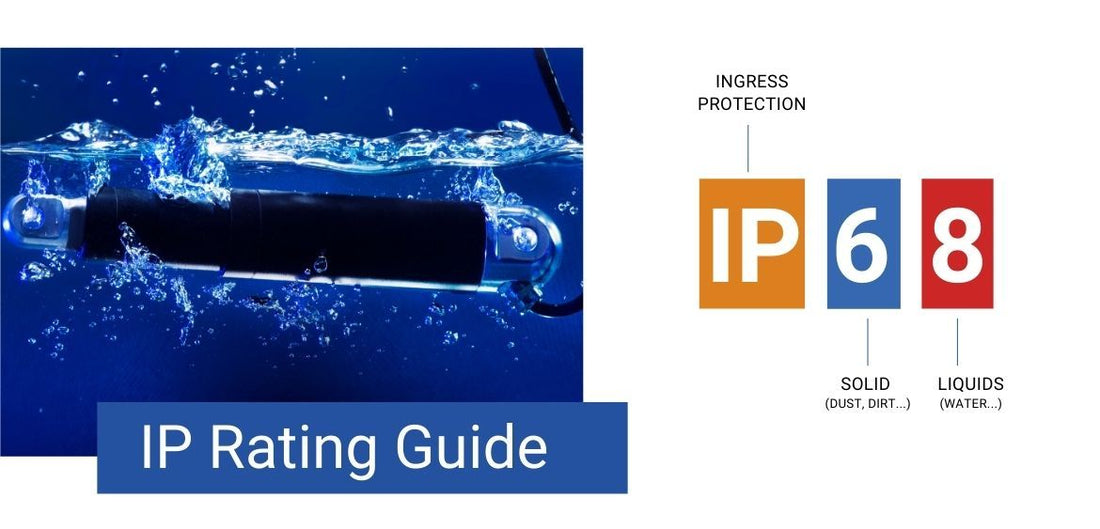

System klasyfikacji IP wykorzystuje dwie cyfry do określenia poziomu ochrony. Pierwsza cyfra oznacza ochronę przed ciałami stałymi, a druga – przed cieczami. Kod IP powstał, aby ustandaryzować oznaczenia poziomu ochrony i ograniczyć błędną interpretację/nieprawidłową prezentację możliwości ochronnych produktu.
Tabela klas szczelności IP
Po zakończeniu badań w akredytowanym laboratorium produkt otrzymuje konkretną ocenę liczbową, którą można odczytać, korzystając z poniższej tabeli klas IP:
Co oznaczają cyfry w klasie szczelności IP?
Pierwsza cyfra
Ochrona przed pyłem (pierwsza cyfra) może przyjmować wartości od 1 do 6. Im wyższa liczba, tym większa odporność produktu na wnikanie ciał obcych/pyłu. Na przykład produkt z klasą IP2X chroni przed ciałami obcymi o średnicy 12,5 mm i większej, natomiast klasa IP6X oznacza pełną pyłoszczelność. „X” oznacza obszar, w którym produkt nie był testowany.
Druga cyfra
Ochrona przed cieczami (druga cyfra) ma wartości od 1 do 8. Wraz ze wzrostem liczby rośnie odporność na wnikanie wody. Urządzenia z klasą IPX4 wytrzymują natrysk wody przez nieprzerwane 5 minut. Jak pokazuje tabela, podczas testu obowiązują określone kąty, ciśnienia i przepływy. Rygorystyczna procedura testowa systemu IP zapewnia standaryzację między laboratoriami na całym świecie.
Dodatkowe litery
Czasami na końcu kodu IPXX może pojawić się litera uzupełniająca. Służy ona do przekazania dodatkowych informacji z normy produktowej. Zobacz tabelę poniżej, aby dowiedzieć się więcej:
Wiele klas IP w jednym produkcie?
Niektóre produkty, takie jak telefony komórkowe, mogą mieć wiele klas IP. Często spotykane oznaczenie to IP55/IP57. Oznacza to, że urządzenie nie przeszło testu IPX6 dotyczącego wnikania wody. Jeśli podano tylko jedną klasę, oznacza to, że zaliczyło wszystkie testy do wskazanej liczby włącznie. Zdarzają się też oznaczenia IP68M i IP69K, co oznacza, że produkt zaliczył oba testy.
Jak testowane są produkty Progressive Automations?
Wszystkie siłowniki liniowe Progressive Automations są testowane zgodnie ze standardami ochrony przed wnikaniem (IP) według IEC (Międzynarodowej Komisji Elektrotechnicznej). Nasze siłowniki liniowe mają klasy od IP20 aż do IP69K. PA-18 Track Linear Actuator oraz PA-08 Mini Track Linear Actuator mają klasę IP20, ponieważ posiadają otwarte obudowy trzpienia, co umożliwia przedostanie się wody do wnętrza urządzenia. Pokazuje to sytuację, w której urządzenie chroni przed ciałami stałymi, ale nie ma ochrony przed cieczami.
Urządzenia w klasie IP66, takie jak PA-04 Linear Actuator oraz PA-09 Mini Industrial Actuator, są odporne na wnikanie zarówno pyłu, jak i cieczy. PA-10 ma najwyższą klasę IP w naszej ofercie: IP68M i IP69K. Może pracować pod wodą i wytrzymuje działanie strumieni wody pod wysokim ciśnieniem, gdy nie jest w ruchu.
Testy odporności na wodę
Test odporności na wodę polega na natrysku z odległości 3 metrów, dyszą 12,5 mm, przez 3 minuty. To rzadkie i mało prawdopodobne w realnych zastosowaniach; jednak ten rodzaj oceny zwykle bada możliwość użycia urządzenia na zewnątrz. Należy pamiętać, że urządzenia dopuszczone do pracy na zewnątrz mogą nie radzić sobie w skrajnych warunkach, takich jak bardzo wysokie/niskie temperatury czy sytuacje z silnymi falami/myciem pod ciśnieniem.
IP69K jest oceną przeznaczoną do mycia pod wysokim ciśnieniem i w wysokiej temperaturze. Została zaprojektowana z myślą o najbardziej ekstremalnych warunkach. Warto też pamiętać, że kod IP nie bada odporności na warunki atmosferyczne w trakcie zmian sezonowych ani w długich okresach czasu (np. lata przebywania na zewnątrz przez wiele sezonów).
Wszystkie siłowniki liniowe Progressive Automations są projektowane i testowane pod kątem ochrony w stanie spoczynku. Gdy siłownik jest w ruchu, jego skok może wciągać wodę do obudowy trzpienia, co pozwala jej przedostać się do silnika prądu stałego i może spowodować nieodwracalne uszkodzenia. Aby uniknąć szkód spowodowanych wodą, nie należy uruchamiać siłowników, gdy są mokre/wilgotne. Model PA-10 ma jednak klasę IP68M, co oznacza, że siłownik może pracować pod wodą i jest chroniony przed wnikaniem wody.
Podsumowanie
Dzięki tabeli klasyfikacji IP siłowniki liniowe i inne produkty można dobrać do wielu różnych zastosowań, z pełnym zrozumieniem ich rzeczywistych możliwości. Ważne jest, aby wybrać siłownik liniowy z odpowiednią klasą szczelności IP do docelowego środowiska pracy i potencjalnych zagrożeń. Jeśli potrzebujesz dodatkowych informacji o naszych produktach i ich klasach IP, skontaktuj się z naszym zespołem sprzedaży: sales@progressiveautomations.com.
