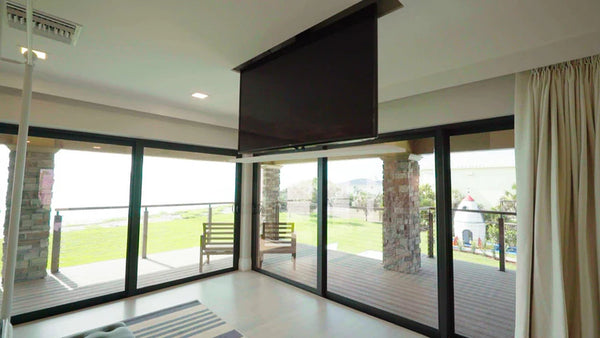

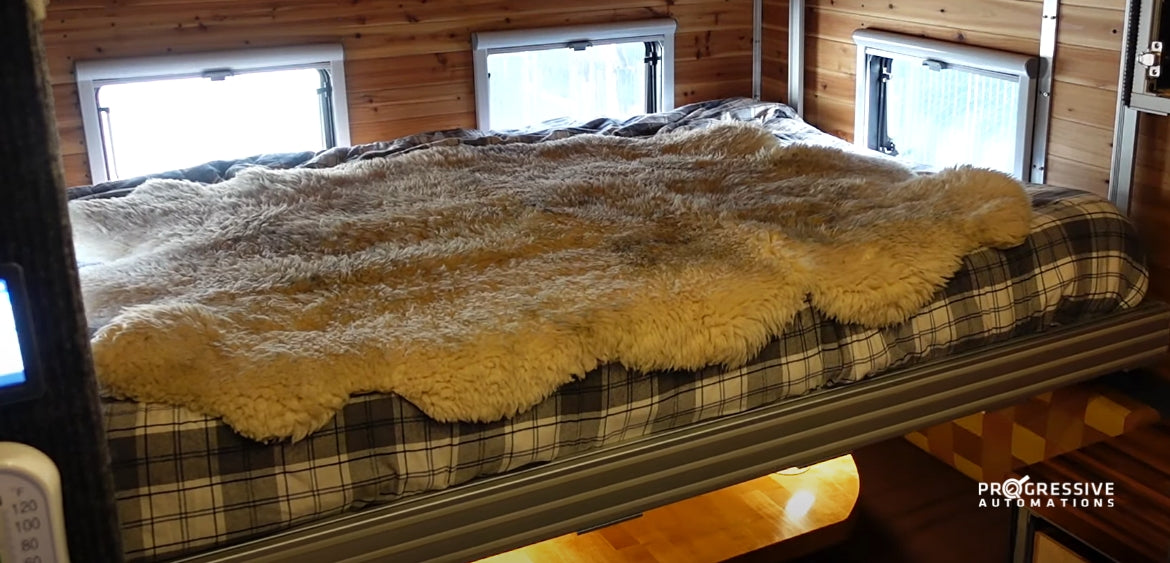

Ein TV-Lift kann nützlich sein, um einen Fernseher vor unerwünschten Kratzern, Staub und versehentlichen Schäden durch Haustiere oder Kinder zu verbergen und zu schützen. Der Mechanismus des TV-Lifts ermöglicht auch eine zusätzliche Platzersparnis, indem er den Fernseher versteckt, wenn er nicht mehr benötigt wird. Vor der Montage unseres TV-Lifts hatte Chad von Broke OverLand zuvor unsere Produkte für ein Bettlift-System und einen Esstisch für einen LMTV-Wohnwagen verwendet, was ihm ebenfalls half, in einem kleinen Bereich Platz zu sparen. In diesem Artikel beschreibt Chad die Schritte und Verfahren, die erforderlich sind, um unseren TY-05 Drop-Down TV-Lift zu installieren – obwohl unser motorisierter TY-05 mit verschiedenen Hublängenoptionen geliefert werden kann, um besser zu bestimmten Fernsehergrößen zu passen, werden die allgemeinen Schritte für Montage und Betrieb für alle TY-05-Modelle ähnlich sein.
Überprüfen Sie die Teile
Bevor Sie Ihren eigenen Drop-Down TV-Lift bauen, möchten wir zunächst sicherstellen, dass keine der benötigten Teile fehlen oder verloren gegangen sind, indem wir überprüfen, dass alle Teile verfügbar sind. Im Folgenden sind die Teile aufgeführt, die mit dem Kauf jedes TY-05 TV-Lifts geliefert werden:
- 1x Schienen-Aktuator
- 1x Stützsäule
- 6x Hardware-Tüten
- 2x Deckenabdeckungswinkel
- 4x TV-Montagewinkel
- 2x TV-Stützarme 30”
- 2x TV-Stützarme 36”
- 1x Aktuatoren-Montagewinkel
- 1x Steuerbox
- 1x Wippenschalter
- 1x externer Endschalter
- 1x Drahtloser Fernbedienung
- 1x Stromkabel
- 1x Deckenabdeckung
- 1x Benutzerhandbuch (auch auf unserer Website verfügbar)
Schritt 1: Montage der TV-Montagewinkel
Der erste Schritt beginnt wie auf Seite 5 unseres Benutzerhandbuchs, wo M8 x 12 Phillips Senkschrauben aus der Tüte P4 verwendet werden, um die vier TV-Montagewinkel an der Rückseite Ihres Fernsehers zu montieren. Einige Fernseher haben eine tiefere Vertiefung, die diese M8 x 12 Phillips Senkschrauben nicht erreichen; daher müssen Sie Ihre eigene Montageschrauben bereitstellen, um die TV-Montagewinkel am Fernseher zu befestigen.
Ziehen Sie die Winkel sicher fest und verwenden Sie ein Maßband, um zu notieren, wie weit die Winkel vom unteren Ende Ihres Fernsehers entfernt sind. Für Chad befindet sich der Mittelpunkt seines Winkels fast 11,5” von der Basis entfernt. Seine Winkel sind in diesem Beispiel auch 8” voneinander entfernt.
Schritt 2: Anbringen der TV-Stützarme und der Stützsäule
Entweder der 30” oder 36” TV-Stützarm kann verwendet werden, je nachdem, welche Breite zum installierten Fernseher passt. Die Stützsäule hat drei Löcher an der Seite für die Oberseite, während die vier Löcher an ihrer Vorderseite die Unterseite sein werden. Nach den vorherigen Messungen wird Chad 11” von unten gehen, um seinen ersten TV-Stützarm zu platzieren. Das „U“ des Stützarms muss nach außen zeigen, wenn es auf die Stützsäule gelegt wird. Verwenden Sie die vier M8 x 12 Bolzen, Muttern und Unterlegscheiben aus der Tüte P3, um die TV-Stützarme an der Stützsäule zu befestigen. In diesem Beispiel benötigen wir die Muttern nicht, da wir die Muttern in unseren Stützarmen erfasst haben. Ziehen Sie sie mit einem Sechskant-Schlüssel von sechs Millimetern fest. Für den zweiten TV-Stützarm platziert Chad ihn 8” entfernt, um mit seinen vorherigen Messungen übereinzustimmen, bevor er ihn an seinem Platz sichert.
Schritt 3: Befestigung beider Deckenabdeckungswinkel an der Deckenabdeckung
Verwenden Sie die vier M5 x 12 Schrauben, Muttern und Unterlegscheiben aus der Tüte P2, um die Deckenabdeckung an unseren Deckenabdeckungswinkeln zu befestigen. Es gibt Schlitze in der Deckenabdeckung, die es den Deckenabdeckungswinkeln ermöglichen, hindurch zu gleiten. Die Schrauben werden von unten nach oben eingegeben. Unsere Deckenabdeckung kann leicht nach innen und außen angepasst werden, jedoch wird Chad sie vorerst ganz nach außen drücken. Benutzer können die Mutter mit einem acht Millimeter Schlüssel auf einer Seite halten, während sie sie auf der anderen Seite mit einem Kreuzschlitzschraubendreher mit mittlerer Spitze festziehen, bis sie vollständig gesichert ist.
Schritt 4: Montieren Sie die Deckenabdeckung an der Stützsäule
Verwenden Sie die vier M8 x 18 Bolzen, Muttern und Unterlegscheiben aus der Tüte P1, um die montierte Deckenabdeckung an der Stützsäule zu befestigen. Die Stützsäule wird ein U-Profil sein, das nach hinten zeigt, während die Deckenabdeckungswinkel nach vorne zeigen. Die Bolzen werden von hinten eingeschoben und eine Unterlegscheibe und eine Mutter werden vorne platziert. Da der Fernseher in diesem Beispiel 11,5” von unten ist, wählt Chad, das Zentrum 12” nach oben zu haben, damit der Boden seines Fernsehers später nur von der Deckenabdeckung entfernt ist. Dann verwenden Sie einen Sechskant-Schlüssel von sechs Millimetern, um die Schraube fest zu ziehen, während Sie die Mutter mit einem 13-Millimeter oder ½” Schlüssel halten.
Schritt 5: Montage des Schienen-Linearaktuators
Verwenden Sie den Montagewinkel des Aktuators, den Gabelstift und den Sicherungsstift aus der Tüte P6, um den oberen Teil Ihres Schienen-Linearaktuators zu montieren. Der untere Teil wird mit einem befestigten Winkel geliefert, den Sie ebenfalls mit vier Holzschrauben montieren müssen, die Sie bereitstellen müssen.
Schritt 6: Anbringen Ihrer Stützsäule am Schienen-Linearaktuator
Für Schritt 6 empfehlen wir, mindestens zwei Personen zu haben. Verwenden Sie aus der Tüte P5 die vier M6 x 25 Bolzen und Unterlegscheiben für die kleineren Löcher außen und die zwei M10 x 25 Bolzen und Unterlegscheiben für die mittleren Löcher, um die montierte Stützsäule am Schienen-Linearaktuator zu befestigen. Installieren Sie alle Bolzen, bevor Sie sie festziehen, um eine ordnungsgemäße Ausrichtung sicherzustellen.
Schritt 7: Einrichten des Steuerungssystems
Beim Einrichten des Steuerungssystems müssen Sie den Haltewinkel entfernen und dann die Staubschutzabdeckungen von den Eingangssteckdosen eins, zwei und fünf der Steuerbox entfernen. Dies ermöglicht Ihnen die Verwendung des kabelgebundenen Wippenschalters, des kabelgebundenen externen Endschalters sowie des Schienen-Linearaktuators. Unser Schienen-Linearaktuator wird in den Slot eins eingesteckt, der Wippenschalter wird in Slot zwei angeschlossen. Der letzte Slot fünf ist für den externen Endschalter, der optional ist.
Sobald die gesamte Verkabelung abgeschlossen ist, sichern Sie die Verbindungen mit dem Halteclip. Schalten Sie dann die Steuerbox über das Stromkabel ein. Wenn die grüne Lampe oben auf der Steuerbox leuchtet, zeigt dies an, dass Sie jetzt die drahtlose Fernbedienung koppeln können, indem Sie die Pfeile nach oben und unten gedrückt halten, während Sie gleichzeitig den Knopf an der Seite der Steuerbox für 10 Sekunden gedrückt halten.
Der Wippenschalter kann ohne die drahtlose Fernbedienung verwendet werden, falls die drahtlose Fernbedienung verloren gegangen oder die Batterie schwach ist. Unser optionaler externer Endschalter dient zur Anpassung der Hublänge des TV-Lifts. Wenn Sie möchten, dass der TV-Lift nur bis zu einem bestimmten Punkt fährt und aufgrund des Deckenpaneels, das Sie an Ihrer Deckenstütze montiert haben, stoppt, können Sie den externen Endschalter installieren, damit der TV-Lift an einem bestimmten Ort stoppt. Wenn Sie Ihre Steuerbox in Ihrem Dachbodenbereich montieren, möchten Sie sie so montieren, dass Ihre Kabel nicht im Weg sind.
Schritt 8: Installation Ihres Fernsehers am Lift

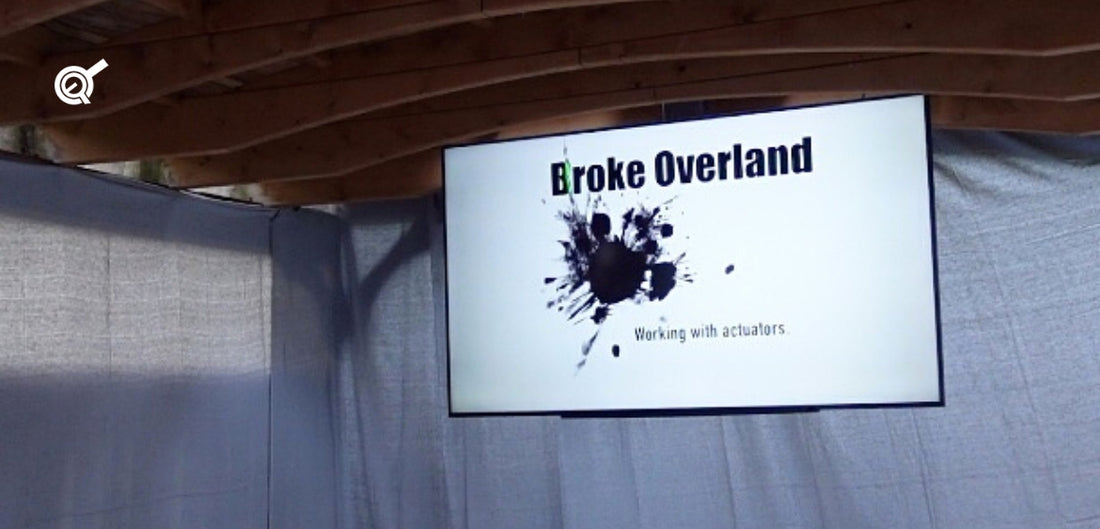

In diesem Beispiel hat Chad einen Platz in seiner Decke für das TV-Liftsystem geschaffen, um ein echtes Gefühl dafür zu bekommen, wie die Einrichtung aussehen wird, sobald sie vollständig installiert ist. Es wird empfohlen, dass zwei Personen den Fernseher auf die TV-Stützarme schieben. Jetzt, da Ihr Drop-Down TV-Lift montiert ist, können Sie Ihre TV-Montagewinkel an den TV-Stützarmen mit den vier M5 Flügelschrauben aus der Tüte P4 befestigen, um ihn an seinem Platz zu sichern.
Da haben Sie es, die vollständige Installation unseres Drop-Down TV-Lifts! Um 5 % Rabatt auf unsere TV-Lifte zu erhalten, verwenden Sie den Aktionscode BROKEOVERLAND beim Checkout! Für das vollständige Installationsvideo können Sie gerne Chads Anleitung unten ansehen:
ZUSAMMENFASSUNG
TV-Lifte können helfen, einen Fernseher vor unerwünschten Kratzern, Staub und anderen versehentlichen Schäden zu schützen. Die Montage und der Betrieb aller unserer TY-05 TV-Lifte sind sehr ähnlich, unabhängig von der gewählten Größe, und sind recht einfach zu montieren. Mit einigen Werkzeugen und etwas Zeit, um unseren Schritt-für-Schritt-Anleitungen zu folgen, können Sie einen Schritt näher daran sein, Ihren eigenen DIY TV-Lift zu haben.
Vielen Dank an Chad, dass Sie Ihr Projekt geteilt haben! Wir hoffen, dass Sie weiterhin den neuen Drop-Down TV-Lift genießen!
