Überblick
[RC-09]

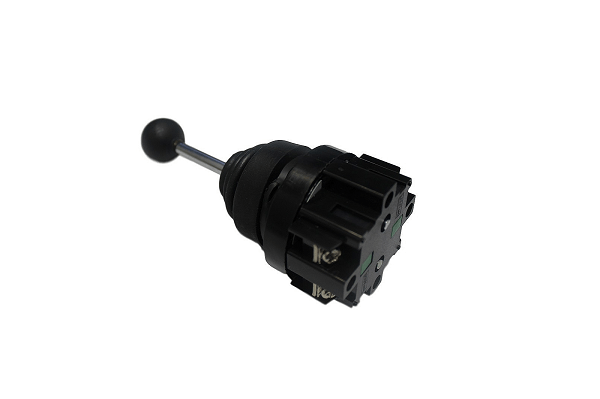

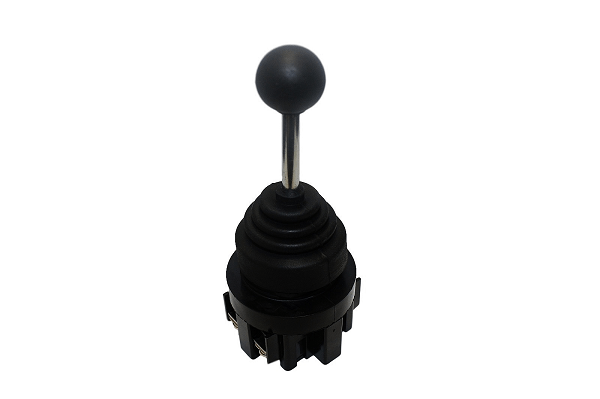

Der RC-09 Momentary-Joystick-Schalter ermöglicht die manuelle Steuerung eines Linearantriebs durch Aus- und Einfahren. Der Kugelgriff eignet sich für Bedienfelder und Steuerstationen, an denen ein fester Halt erforderlich ist.
Spezifikationen
Schließen Sie den Joystick an die Schraubklemmen an. Zur Ansteuerung des Aktuators kann ein Relais erforderlich sein; siehe dazu den Schaltplan.
| Eingangsspannung | 12 V Gleichstrom |
| Maximalstrom | 10A |
| Schalterbetrieb | Ein-Aus-Ein (Momentan) |
| Schaltungen | 2 x SPST |
| Verbindungstyp | Schraubanschluss |
| Größe | 2,0" x 5,1" x 2,0" |
| Stückgewicht | 0,34 lb |
KOMPATIBLES ZUBEHÖR:
Der Joystick RC-09 ist für die Verwendung mit den DPDT-Relais AC-28-30-12, AC-27-10-12 und dem 2-Kanal-Relaismodul LC-200 konzipiert.
Die Einhaltung von Standards ist für Unternehmen unerlässlich, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Wir bei Progressive Automations streben stets nach dem Besten für unsere Kunden und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, Ihnen mitteilen zu können, dass Progressive Automations nun nach ISO 9001:2015 zertifiziert ist!
QualitätssicherungJe nach Anwendungsfall gibt es unterschiedliche Spezifikationsanforderungen, die Sie bei der Bestimmung der Linearantrieb Sie benötigen die benötigten Informationen. Diese Anforderungen umfassen Kraft, Hub, Geschwindigkeit und Einbaumaße. Detaillierte Informationen zum Aktor finden Sie im Datenblatt oder in der Spezifikationstabelle auf der Produktseite des jeweiligen Aktors. Kontaktieren Sie uns um mit einem unserer erfahrenen Ingenieure zu sprechen.
Tastverhältnis Der Tastgrad gibt den Anteil der Arbeitszeit an, in dem ein Linearantrieb aktiv bleibt. Sie können den Tastgrad eines Linearantriebs mithilfe der folgenden Gleichung berechnen: Arbeitszyklus (%) = (Zeit, in der der Linearantrieb aktiv ist) / (Zeit für eine Arbeitsperiode)
Beispiel: Bei einem Arbeitszyklus von 25 % kann ein Aktor 5 Minuten lang ununterbrochen laufen, bevor er 15 Minuten ruhen muss, bevor er wieder in Betrieb genommen werden kann.
Hub Der Hubweg der Ausfahrstange wird mit bezeichnet. Um die benötigte Hublänge zu ermitteln, messen Sie den Abstand zwischen der vollständig eingefahrenen und der vollständig ausgefahrenen Position. Die Differenz entspricht der benötigten Hublänge.
Wir empfehlen stets, einen Aktor mit einer höheren Nennkraft als für die jeweilige Anwendung erforderlich zu kaufen. Falls Sie sich bezüglich Ihrer Kraftanforderungen unsicher sind, kann Ihnen dieser Artikel bei der Berechnung helfen: Wie man die Kraft berechnet, um den richtigen Linearantrieb zu finden
Ja, das ist möglich. Es hängt jedoch von den verwendeten Geräten ab. Zur Synchronisierung von Aktuatoren ist eine Rückkopplung erforderlich, beispielsweise über ein Potentiometer oder Hall-Sensoren. Weitere Informationen finden Sie in unseren wichtigsten Artikeln zur Synchronisierung von Linearantrieben weiter unten.
Der Kontrollkästchen Das von Ihnen gewählte Gerät sollte die erforderliche Spannung und Stromstärke für Ihren Aktor liefern. Falls Sie sich bezüglich der Spezifikationen unsicher sind, wenden Sie sich bitte an uns. Kontaktieren Sie unsDie
Alternativ finden Sie kompatible Steuereinheiten auch auf der Produktseite des von Ihnen ausgewählten Linearantriebs.
Rückwärtsfahren bedeutet, dass ein Aktor unter Last nach unten rutscht, entweder weil er überlastet ist oder weil er beschädigt wurde. Schau dir das Video an.
Was bedeuten dynamische und statische Tragfähigkeitskennwerte?Dynamische Tragfähigkeit ist die Gewichtsmenge, die ein Aktor im eingeschalteten Zustand sicher ziehen oder schieben kann. Statische Tragfähigkeit Die statische Tragfähigkeit gibt an, wie viel Gewicht der Aktuator im Ruhezustand ohne Rückwärtsbewegung aushalten kann. Angenommen, ein Aktuator ist an einem Fenster installiert und seine statische Tragfähigkeit beträgt 100 Pfund (ca. 45 kg). Bei starkem Wind kann es zu einer Rückwärtsbewegung kommen, da der auf den Aktuator wirkende Druck die zulässige Tragfähigkeit von 100 Pfund (ca. 45 kg) überschreitet.
Was ist eine seitliche Belastung?Seitliche Belastung tritt auf, wenn der Aktor Kräften aus der seitlichen Ebene ausgesetzt ist. Aktoren sind nicht für die Aufnahme seitlicher Kräfte ausgelegt. Werden seitliche Kräfte einwirkende Kräfte verwendet, kann dies den Aktor beschädigen oder die Kolbenstange verbiegen. Daher wird dringend empfohlen, niemals seitliche Kräfte anzuwenden und stets sicherzustellen, dass der Aktor vollständig ausgerichtet bzw. mit Ihrer Anwendung synchronisiert ist, sodass er keine anderen Lasten als die axiale Last aufnimmt. Schau dir das Video an.
