In Ihrer Suche nach dem richtigen Aktuator fragen Sie sich vielleicht, was der Arbeitszyklus ist und wie er Ihre Anwendung beeinflusst. Bei der Auswahl eines Aktuators wird der Arbeitszyklus wichtig, wenn Sie riskieren, den Aktuator über seine erwartete Betriebsweise hinaus zu betreiben.
[cta-inhalt]
Wir haben eine breite Palette von elektrischen Linearantrieben für jede Anwendung – klicken Sie hier, um zu stöbern!
Was ist ein Aktuator und ein Arbeitszyklus?

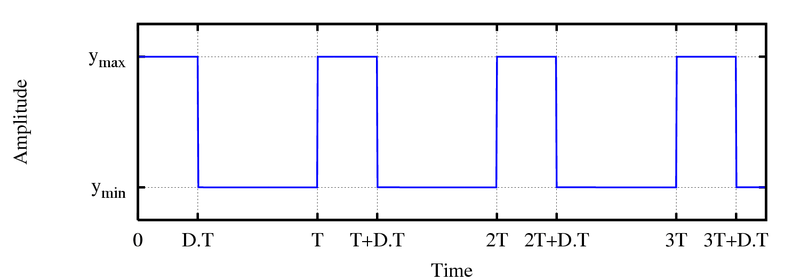

Der Arbeitszyklus ist das Verhältnis von Einschaltzeit zu Ausschaltzeit, normalerweise als Prozentsatz ausgedrückt. Das bedeutet, wenn Ihr Aktuator für 20 Sekunden ausfährt und sich dann für weitere 40 Sekunden in Ruhe befindet, bevor der Prozess wiederholt wird, würde der Arbeitszyklus als 33 % ausgedrückt werden. Der angezeigte Prozentsatz ist immer die „Einschaltzeit“ des Aktuators. Um die Ausschaltzeit zu erhalten, subtrahieren Sie den „Einschalt“-Prozentsatz von 100. In diesem Fall erhalten Sie 67 %.Der Arbeitszyklus ist eine einfache Berechnung:
D ist der Arbeitszyklus
X ist die Zeit, die das Bauteil läuft.
Y ist die Gesamtzeit, die der Aktuator benötigt, um einen Zyklus abzuschließen.
Wenn unser Aktuator 97 Sekunden ausfährt, sich 45 Sekunden zurückzieht und schließlich 79 Sekunden ruht, würde die Gleichung so aussehen:
Der Arbeitszyklus beträgt 64 %. Die „Einschaltzeit“ beträgt 64 % und die „Ausschaltzeit“ 36 %.
Warum der Arbeitszyklus wichtig ist
Linearantriebe geben, wie jedes hochlaufende Gerät, ungenutzte Energie in Form von Wärme ab. Wenn diese Wärme zu viel wird, können die Komponenten beschädigt werden. Die zulässige Wärmemenge wird durch das Bauteil bestimmt, das die niedrigste zulässige Temperatur hat. Dies ist normalerweise der Motor, kann aber in einigen automatisierten Linearsystemen auch die Zahnräder sein. Der Arbeitszyklus wird mit dieser Temperatur festgelegt, um sicherzustellen, dass der Aktuator nicht überhitzt.Die Berechnung eines Arbeitszyklus funktioniert, wenn ein Projekt oder eine Anwendung während des gesamten Betriebs mit einem konstanten Tempo läuft. Für Vorgänge, die eine unregelmäßige oder sporadische Betätigung haben, liefert die Verwendung dieser Gleichung als endgültige Antwort nicht immer eine genaue Ablesung des Arbeitszyklus. In einem solchen Fall ist es am besten, den Arbeitszyklus zu berechnen, wenn er am höchsten sein wird. Wenn Ihr Aktuator drei Minuten lang einen Arbeitszyklus von 15 % läuft, können Sie sicher annehmen, dass alle anderen Bewegungen unter diesem Wert liegen werden.
Den Arbeitszyklus senken
Wenn der Arbeitszyklus auf seinem höchsten Niveau für diese Kraft und Geschwindigkeit läuft, ist die einzige Möglichkeit, den Arbeitszyklus zu erhöhen (vorausgesetzt, er befindet sich nicht am maximal zulässigen Limit für den Aktuator), die Last, die Geschwindigkeit oder beides zu reduzieren. Umgekehrt kann der Arbeitszyklus gesenkt werden, indem die Last und die Geschwindigkeit erhöht werden.
