Wippschalter (tastend) – mit angeschlossenen Leitungen für PA-25, PA-40
Direkt zu den Produktinformationen
1 von 6
Kompakte Größe
Kompakte Größe
Einfache Integration
Einfache Integration
Präzisionssteuerung
Präzisionssteuerung
Vielseitig
Vielseitig

Wippschalter (tastend) – mit angeschlossenen Leitungen für PA-25, PA-40

Modell: RC-13

Auf Lager
Versand innerhalb von 24 Stunden
Regulärer Preis $19.99 USD
Regulärer Preis Verkaufspreis $19.99 USD
Verkauf Ausverkauft

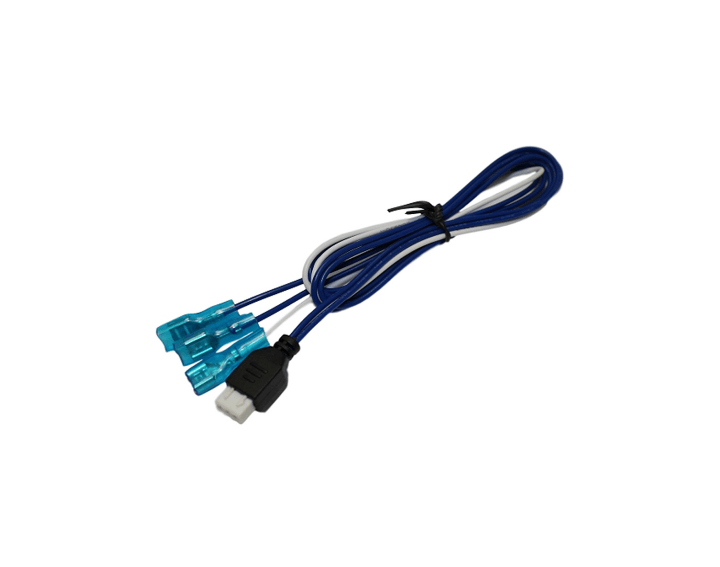

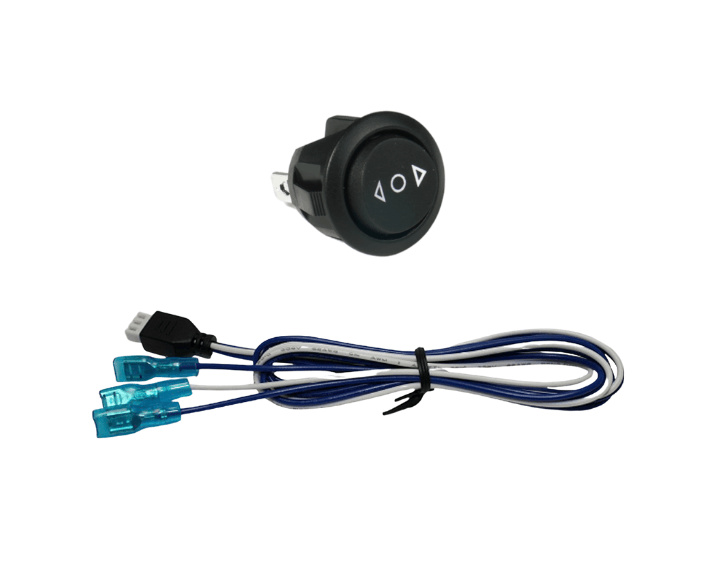

Mini-SPDT-Wippschalter mit 61 cm langen, fest angeschlossenen Leitungen für den Betrieb mit einer kabelgebundenen Steuereinheit. Kompatibel mit den Steuereinheiten PA-25 und PA-40 (ältere Ausführung).

Mengenrabatt
1-6 Einheiten $19.99 USD
7-9 Einheiten $18.99 USD
10-19 Einheiten $17.99 USD
20+ Einheiten $13.99 USD
Menge
Alle Details anzeigen

Überblick

[RC-13]

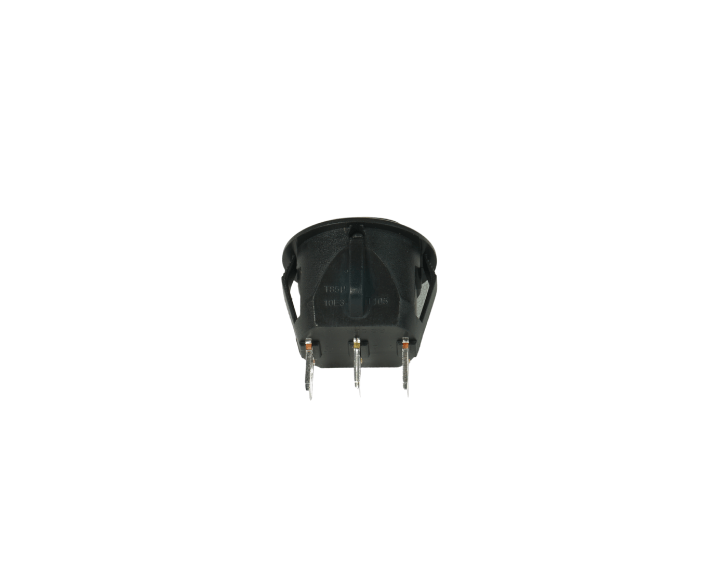

Der Mini-Wippschalter RC-13 erweitert die PA-25-Steuerboxen um eine kabelgebundene Momentfunktion. Drücken zum Aus- oder Einfahren; loslassen, springt er in die Aus-Position zurück.

Spezifikationen

Produktspezifikationen

Schließen Sie die Leitungen an den verdrahteten Schaltereingang am Steuergerät an. Die weiße Leitung wird an COM angeschlossen.

Produktspezifikationen
Länge24"
Eingangsspannung12 V Gleichstrom
Maximalstrom10 A MAX
SchalterbetriebEin-Aus-Ein
SchaltungenSPDT
Größe0,9" x 0,9" x 1,0"
Stückgewicht0,05 lb
Garantie18 Monate
Kompatible SteuergerätePA-25, PA-40
Kompatibles Zubehör

Kompatibel mit den Steuereinheiten PA-25 und den älteren PA-40-Steuereinheiten.

Technische Dokumentation

Die Einhaltung von Standards ist für Unternehmen unerlässlich, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Wir bei Progressive Automations streben stets nach dem Besten für unsere Kunden und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, Ihnen mitteilen zu können, dass Progressive Automations nun nach ISO 9001:2015 zertifiziert ist!

Qualitätssicherung
Häufig gestellte Fragen
Wie kann ich herausfinden, welcher Linearantrieb von Progressive Automations am besten für meine Anwendung geeignet ist?

Je nach Anwendungsfall gibt es unterschiedliche Spezifikationsanforderungen, die Sie bei der Bestimmung der Linearantrieb Sie benötigen die benötigten Informationen. Diese Anforderungen umfassen Kraft, Hub, Geschwindigkeit und Einbaumaße. Detaillierte Informationen zum Aktor finden Sie im Datenblatt oder in der Spezifikationstabelle auf der Produktseite des jeweiligen Aktors. Kontaktieren Sie uns um mit einem unserer erfahrenen Ingenieure zu sprechen.

Was ist das Tastverhältnis und wie wird es berechnet?

Tastverhältnis Der Tastgrad gibt den Anteil der Arbeitszeit an, in dem ein Linearantrieb aktiv bleibt. Sie können den Tastgrad eines Linearantriebs mithilfe der folgenden Gleichung berechnen: Arbeitszyklus (%) = (Zeit, in der der Linearantrieb aktiv ist) / (Zeit für eine Arbeitsperiode)

Beispiel: Bei einem Arbeitszyklus von 25 % kann ein Aktor 5 Minuten lang ununterbrochen laufen, bevor er 15 Minuten ruhen muss, bevor er wieder in Betrieb genommen werden kann.

Was bedeutet Strichstärke? Wie soll ich die richtige Größe wählen?

Hub Der Hubweg der Ausfahrstange wird mit bezeichnet. Um die benötigte Hublänge zu ermitteln, messen Sie den Abstand zwischen der vollständig eingefahrenen und der vollständig ausgefahrenen Position. Die Differenz entspricht der benötigten Hublänge.

Wie finde ich heraus, welche Kraftbewertung für meine Anwendung die richtige ist?

Wir empfehlen stets, einen Aktor mit einer höheren Nennkraft als für die jeweilige Anwendung erforderlich zu kaufen. Falls Sie sich bezüglich Ihrer Kraftanforderungen unsicher sind, kann Ihnen dieser Artikel bei der Berechnung helfen: Wie man die Kraft berechnet, um den richtigen Linearantrieb zu finden

Kann ich meine Linearantriebe synchronisieren?

Ja, das ist möglich. Es hängt jedoch von den verwendeten Geräten ab. Zur Synchronisierung von Aktuatoren ist eine Rückkopplung erforderlich, beispielsweise über ein Potentiometer oder Hall-Sensoren. Weitere Informationen finden Sie in unseren wichtigsten Artikeln zur Synchronisierung von Linearantrieben weiter unten.

Gleichzeitige Steuerung mehrerer Linearantriebe

Wie verwendet man die Steuerboxen FLTCON-2 und FLTCON-4?

Welche Optionen für die Steuereinheit gibt es für meinen Stellantrieb?

Der Kontrollkästchen Das von Ihnen gewählte Gerät sollte die erforderliche Spannung und Stromstärke für Ihren Aktor liefern. Falls Sie sich bezüglich der Spezifikationen unsicher sind, wenden Sie sich bitte an uns. Kontaktieren Sie unsDie

Alternativ finden Sie kompatible Steuereinheiten auch auf der Produktseite des von Ihnen ausgewählten Linearantriebs.

Was versteht man unter Rückwärtsfahren? – Was bedeuten dynamische und statische Tragfähigkeitskennwerte? – Was ist Seitenbelastung?
Was ist Rückwärtsfahren?

Rückwärtsfahren bedeutet, dass ein Aktor unter Last nach unten rutscht, entweder weil er überlastet ist oder weil er beschädigt wurde. Schau dir das Video an.

Was bedeuten dynamische und statische Tragfähigkeitskennwerte?

Dynamische Tragfähigkeit ist die Gewichtsmenge, die ein Aktor im eingeschalteten Zustand sicher ziehen oder schieben kann. Statische Tragfähigkeit Die statische Tragfähigkeit gibt an, wie viel Gewicht der Aktuator im Ruhezustand ohne Rückwärtsbewegung aushalten kann. Angenommen, ein Aktuator ist an einem Fenster installiert und seine statische Tragfähigkeit beträgt 100 Pfund (ca. 45 kg). Bei starkem Wind kann es zu einer Rückwärtsbewegung kommen, da der auf den Aktuator wirkende Druck die zulässige Tragfähigkeit von 100 Pfund (ca. 45 kg) überschreitet.

Was ist eine seitliche Belastung?

Seitliche Belastung tritt auf, wenn der Aktor Kräften aus der seitlichen Ebene ausgesetzt ist. Aktoren sind nicht für die Aufnahme seitlicher Kräfte ausgelegt. Werden seitliche Kräfte einwirkende Kräfte verwendet, kann dies den Aktor beschädigen oder die Kolbenstange verbiegen. Daher wird dringend empfohlen, niemals seitliche Kräfte anzuwenden und stets sicherzustellen, dass der Aktor vollständig ausgerichtet bzw. mit Ihrer Anwendung synchronisiert ist, sodass er keine anderen Lasten als die axiale Last aufnimmt. Schau dir das Video an.
