Eine Falltür ist eine Schiebetür oder eine Tür mit Scharnieren, bündig mit der Oberfläche eines Fußbodens, Daches oder einer Decke oder auf der Bühne eines Theaters. Eine Falltür zu einem Keller in einem Haus ist eine gängige Verwendung. Eine Falltür zu machen, ist der einfache Teil. Das Problem ist, dass sie schwer und schwer zu öffnen sein kann, insbesondere für ältere Menschen und Kinder. Sie können jedoch eine Falltür automatisieren, indem Sie einen linearen Aktuator an der Falltür montieren, sodass sie sich mit nur einem Druck auf einen Knopf öffnen und schließen lässt. Sie können wählen, ob Sie einen linearen Aktuator oder zwei lineare Aktuatoren verwenden, um die Tür zu öffnen. In diesem Blog werden wir das Steuersystem besprechen, wenn entweder ein Aktuator oder zwei lineare Aktuatoren verwendet werden.
Sollte ich einen oder zwei lineare Aktuatoren für eine Kellerfalltür verwenden?
Bei der Entscheidung, eine Falltür zu betätigen, gibt es einige Dinge, die bestimmen, ob Sie einen oder zwei lineare Aktuatoren verwenden sollten. Die vier Hauptfaktoren sind das Gewicht der Tür, der verwendete Scharniermechanismus, die Anzahl der zu öffnenden Türen und der verfügbare Platz.
Sie möchten möglicherweise auch einen anderen Blog darüber konsultieren, wie man die auf den Aktuator ausgeübte Kraft berechnet.
Ein linearer Aktuator

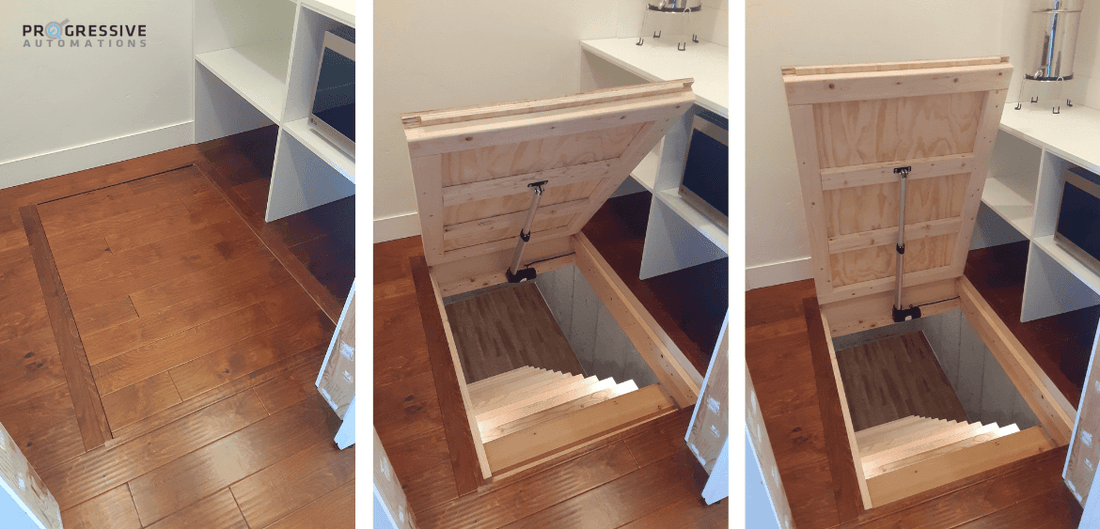

Die Verwendung eines linearen Aktuators zum Anheben einer Falltür ist ideal, wenn Sie eine Falltür haben, die auf einer Seite angeschlagen ist, ähnlich wie eine normale Haustür. Berücksichtigen Sie jedoch das Gewicht der Tür und die Größe des linearen Aktuators entsprechend. Wenn die Falltür zu schwer ist, kann die Wahl von zwei linearen Aktuatoren Ihre nächste beste Option sein.
Um die Tür mit nur einem linearen Aktuator zu öffnen, ist das Steuersystem wirklich einfach. Alles, was Sie benötigen, ist eine 1-Kanal-Steuerbox, die ausreichend Strom und Spannung liefern kann. Unsere PA-31 und PA-33 drahtlose Steuerbox reicht aus, um alle unsere 12VDC-Aktuatoren zu steuern. Sie können den linearen Aktuator auch mit einem Wippschalter steuern. Wenn Sie den linearen Aktuator aus der Wandsteckdose speisen möchten, benötigen Sie eine Stromversorgung, um von 110VAC auf 12VDC umzuwandeln.
Der Aktuator kann auch über einen Wippschalter gesteuert werden. Wenn Sie den Wippschalter auswählen, stellen Sie bitte sicher, dass er genügend Strom an den Aktuator weiterleiten kann. Die Stromstärke des Wippschalters muss größer sein als die Stromstärke des linearen Aktuators. Sie können das Schaltbild für weitere Informationen zum Wippschalter konsultieren.
Zwei lineare Aktuatoren
Die Verwendung von zwei linearen Aktuatoren zum Anheben einer Falltür ist ideal, wenn ein linearer Aktuator nicht genügend Kraft aufbringen kann, um das Gewicht der Falltür zu öffnen und zu schließen.
Um die Tür mit zwei linearen Aktuatoren zu öffnen, empfehlen wir die Verwendung des linearen Aktuators mit einem Hall-Effekt-Sensor. Der Grund dafür ist, dass der lineare Aktuator ohne den Hall-Effekt-Sensor eine Geschwindigkeits-Toleranz von ± 10% hätte. Mit dem Hinzufügen des Hall-Effekt-Sensors hätte der lineare Aktuator eine Wegdifferenz von ±3mm. Unsere lagernden Einheiten mit Hall-Effekt-Sensor wären die PA-04-HS. Wenn die PA-04-HS nicht für Sie funktioniert, können wir die meisten unserer Einheiten mit dem Hall-Effekt-Sensor anpassen. Bitte beachten Sie, dass die Lieferzeit für eine Sonderbestellung 20-25 Tage betragen würde und Sonderverkäufe endgültig sind.
Steuersysteme für einen Hall-Effekt-Sensor-Aktuator
Wir haben zwei Steuersysteme, die für den Hall-Effekt-Sensor linearen Aktuator verwendet werden, um den Öffner der Kellerfalltür zu automatisieren, nämlich ein 12VDC- und ein 24VDC-Steuersystem.
12 VDC-Steuersystem
Um den linearen Aktuator mit einer 12VDC-Steuerbox zu steuern, müssen Sie zunächst sicherstellen, dass der lineare Aktuator für 12VDC ausgelegt ist. Die 12VDC-Steuerbox, die wir haben, ist PA-40 und sie wird mit einer drahtlosen Fernbedienung geliefert. Wenn Sie eine kabelgebundene Steuerung suchen, können Sie den RC-13 kaufen, der ein kleiner Wippschalter ist, der direkt an die Steuerbox angeschlossen werden kann. Die PA-40 hätte eine Eingangsspannung von 12VDC und auch eine Ausgangsspannung von 12VDC. Wenn Sie ihn in die Wandsteckdose stecken möchten, müssen Sie die Stromversorgung besorgen. Die Spannung muss 12VDC betragen und die Stromstärke muss größer sein als die Gesamtstromstärke der beiden linearen Aktuatoren.
24 VDC-Steuersystem
Um den linearen Aktuator mit einer 24VDC-Steuerbox zu steuern, müssen Sie sicherstellen, dass Sie einen linearen Aktuator mit 24VDC auswählen. Die 24VDC-Steuerbox, die wir haben, ist die FLTCON-Steuerbox und sie wird nicht mit einer Fernbedienung geliefert; Sie müssen eine Handfernbedienung separat kaufen. Die FLTCON-Steuerbox hat eine Eingangsspannung von 110VAC und eine Ausgangsspannung von 24VDC. Sie können die Steuerbox direkt in die Wandsteckdose stecken.
Fazit
Dieser Artikel sollte Ihnen eine gute Vorstellung davon gegeben haben, wann Sie einen oder zwei lineare Aktuatoren verwenden sollten, wenn Sie eine mechanische Falltür zu einem Keller automatisieren. Darüber hinaus sollten Sie jetzt wissen, wie Sie einen linearen Aktuator mit einem Steuersystem von Progressive Automations kombinieren. Für weitere Informationen zu den genannten Produkten besuchen Sie bitte unsere Website. Alternativ, wenn Sie Fragen zur Auswahl des linearen Aktuators oder der Steuerbox für Ihre Anwendung haben, rufen Sie uns bitte unter 1-800-676-6123 an oder senden Sie uns eine E-Mail an sales@progressiveautomations.com.
