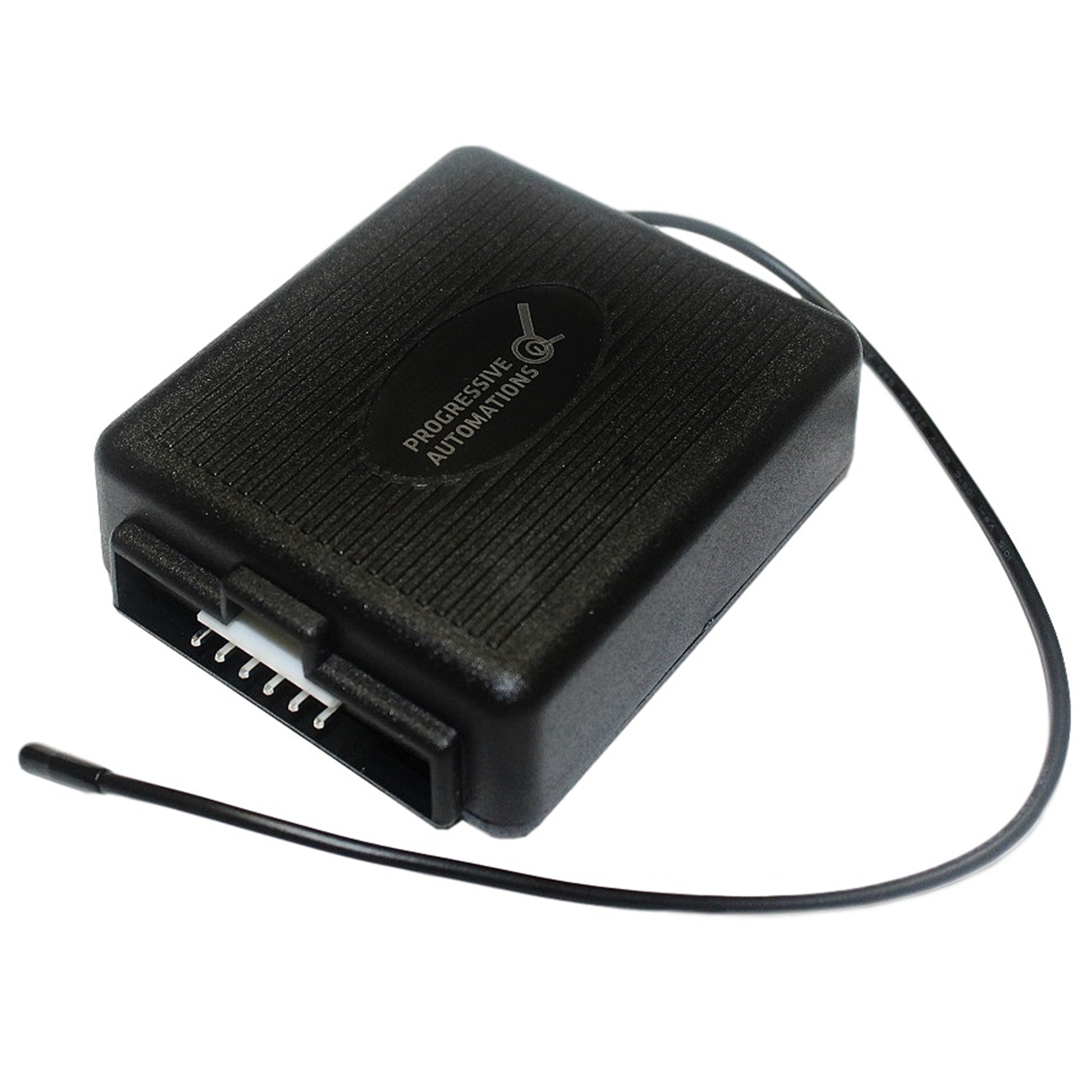

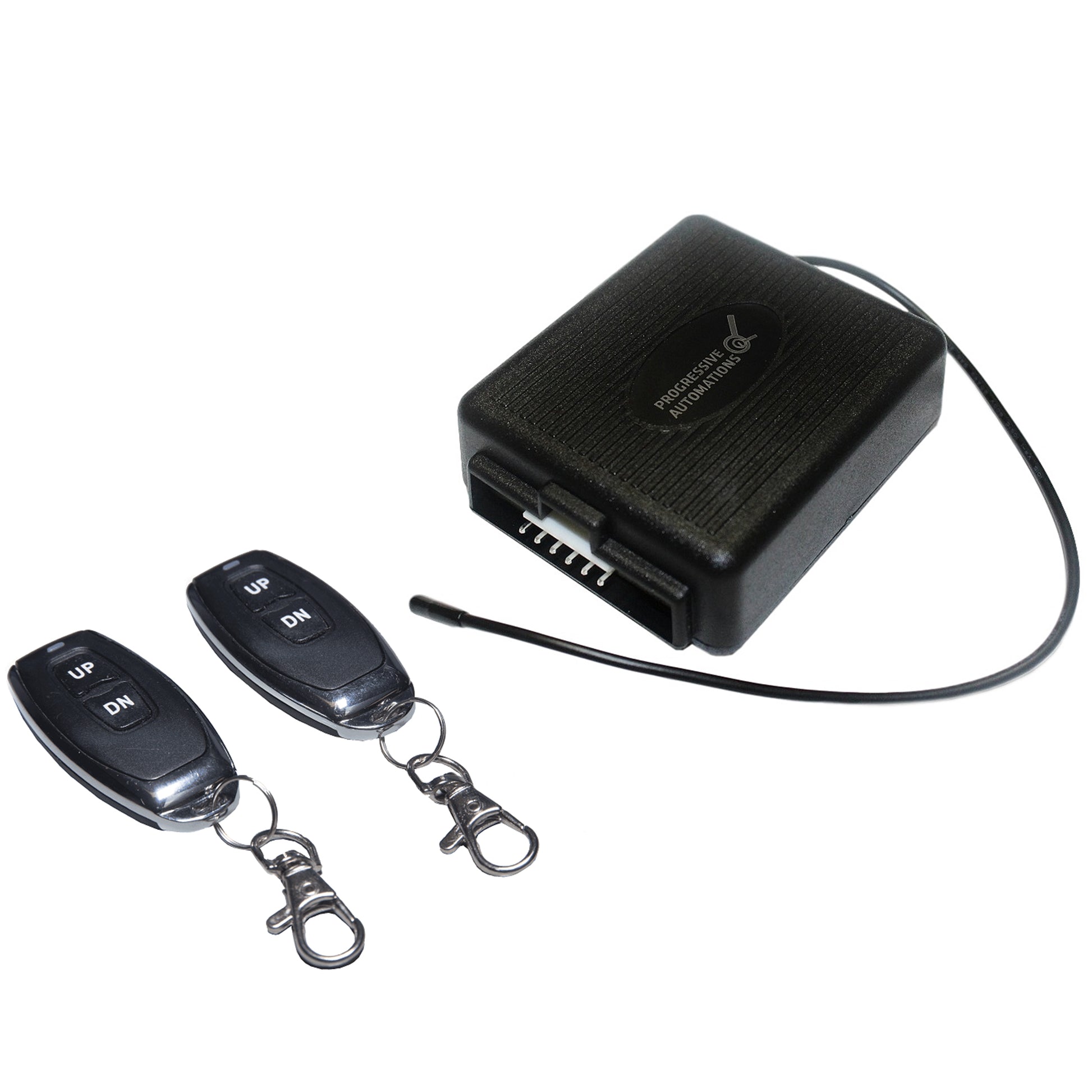

12 V DC Control Box - 1 Channel - 20A - Wireless Remote
  • 12-V-DC-Steuerbox – 1 Kanal – 20 A – Funkfernbedienung
  • 12-V-DC-Steuerbox – 1 Kanal – 20 A – Funkfernbedienung

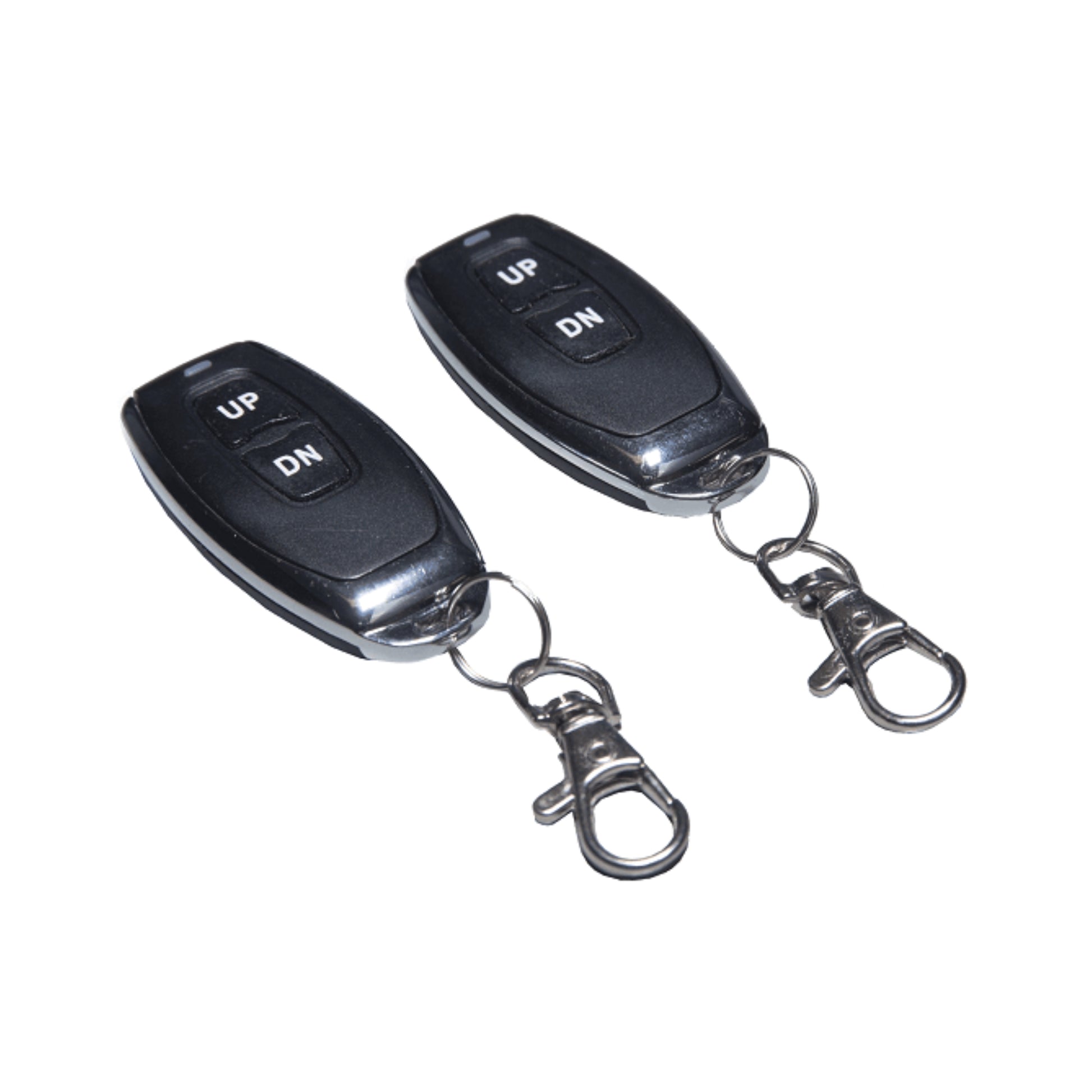

  • Drahtlose Fernbedienung
  • 12-V-DC-Steuerbox – 1 Kanal – 20 A – Funkfernbedienung

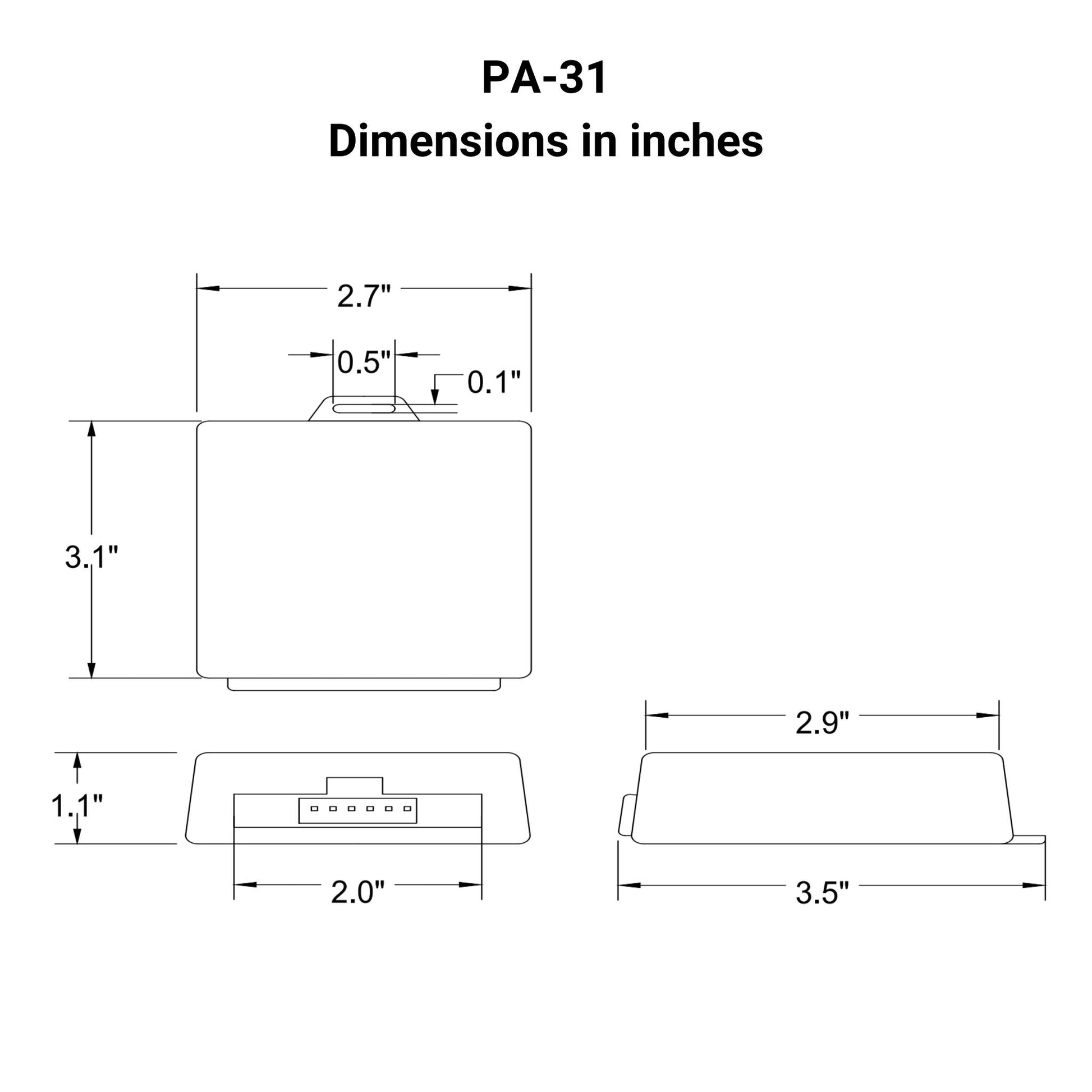

  • 12-V-Gleichstrom-Steuerbox – 1 Kanal – 20 A – Kabellose Fernbedienung – Abmessungen in Zoll

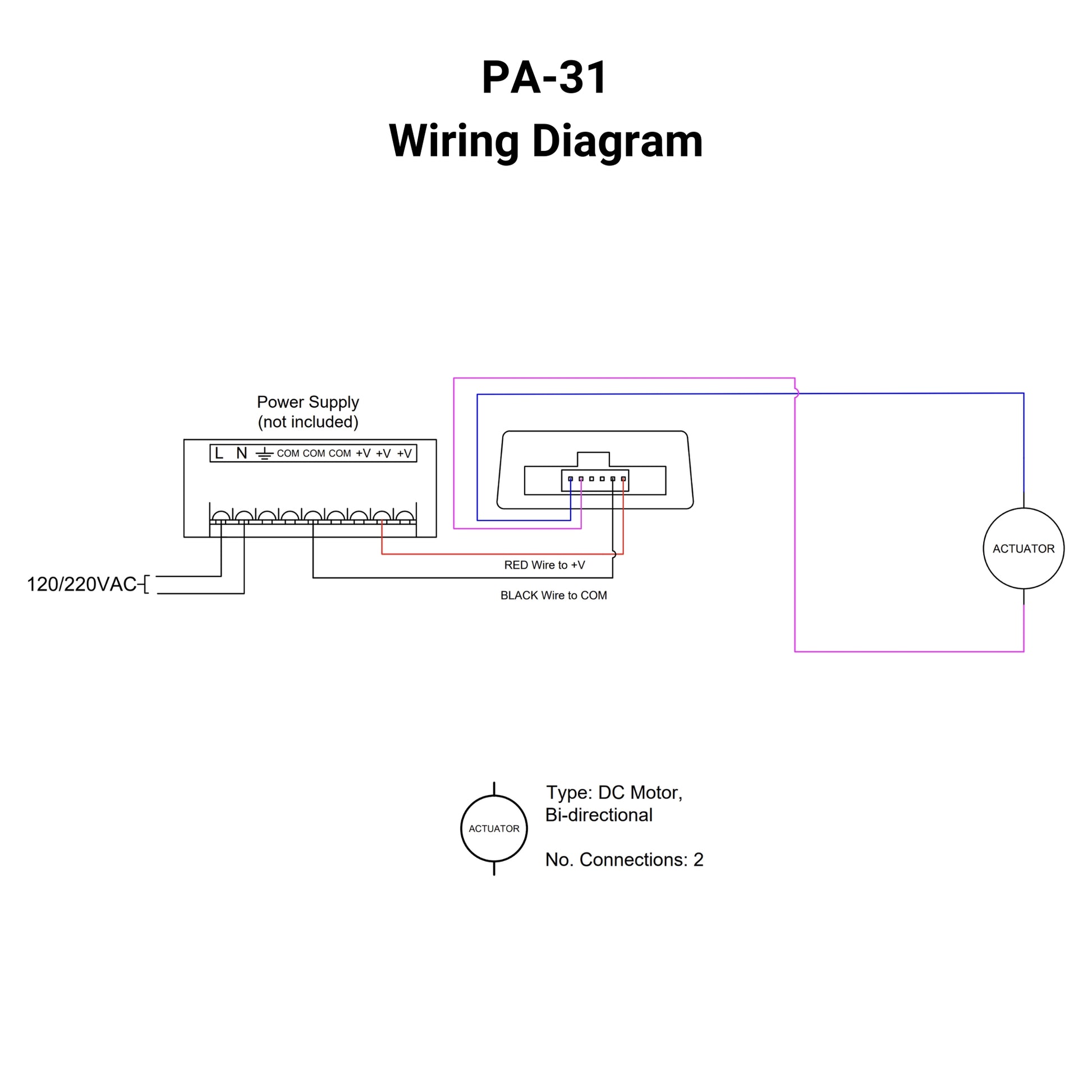

  • 12-V-Gleichstrom-Steuerbox – 1 Kanal – 20 A – Verdrahtungsplan für drahtlose Fernbedienung

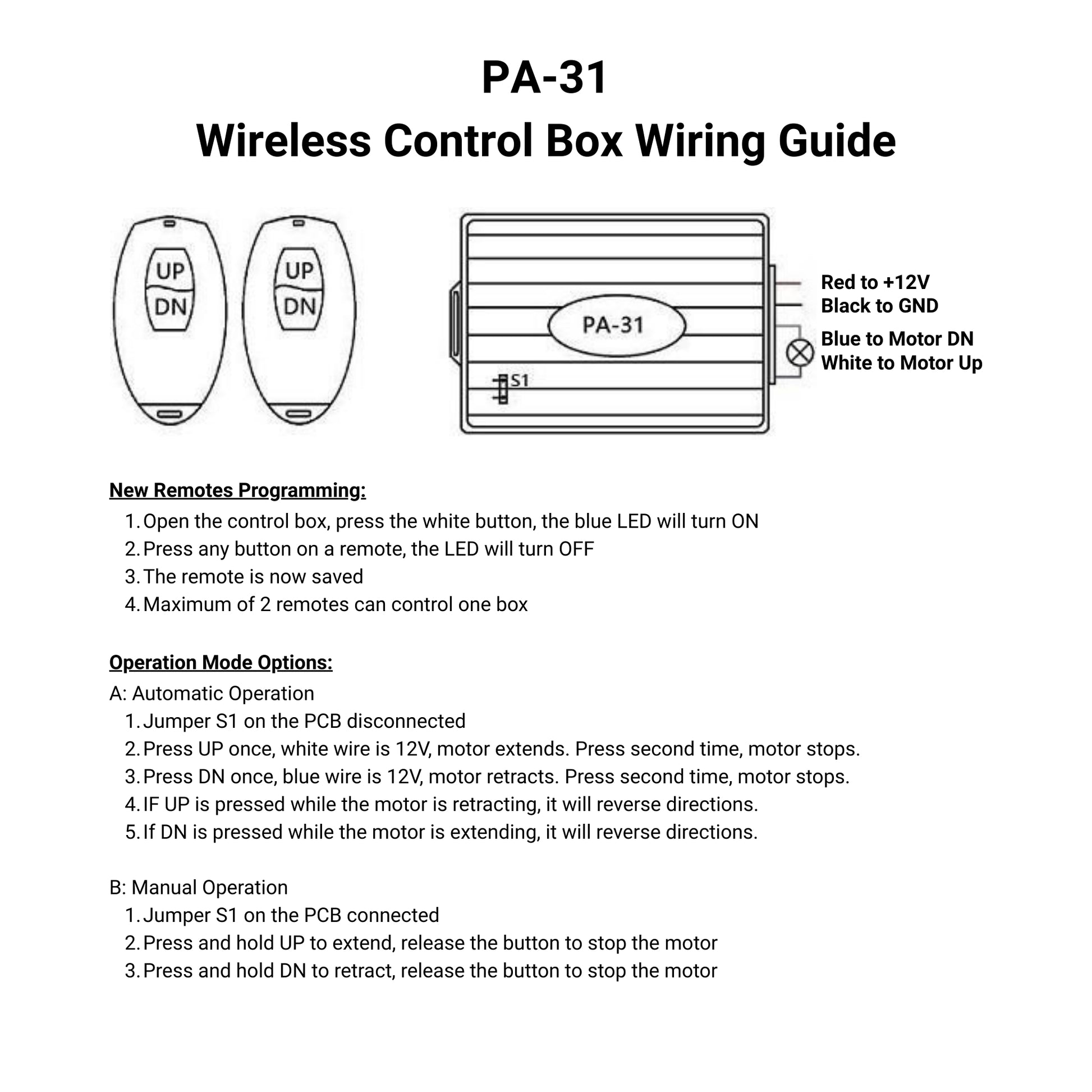

  • 12-V-DC-Steuerbox – 1 Kanal – 20 A – Verdrahtungsanleitung für die drahtlose Fernbedienung
1 7

12 V DC Control Box - 1 Channel - 20A - Wireless Remote

12 V DC Control Box - 1 Channel - 20A - Wireless Remote

Modell: PA-31

Auf Lager
Versand innerhalb von 24 Stunden
Mengenrabatt
1-6 Einheiten $74.99 USD
7-9 Einheiten $71.99 USD
10-19 Einheiten $67.99 USD
20+ Einheiten $52.99 USD
50+ Angebot anfordern
$74.99 USD
$92.99 USD $74.99 USD
Angebot Ausverkauft
  • Linearantrieb-Rechner
  • Kostenlosen Leitfaden für Linearantriebe erhalten
  • Ersatztabelle
Alle Details ansehen
Beschreibung
PA-31 Spezifikationen

The PA-31 is our most popular control box for controlling linear actuator(s). Using the RF remote provided, users have the ability to extend, stop, and retract their actuators from up to 30-50 feet away (open air). The control box has both momentary and non-momentary capabilities as well as an in-line fuse to protect against short circuits.

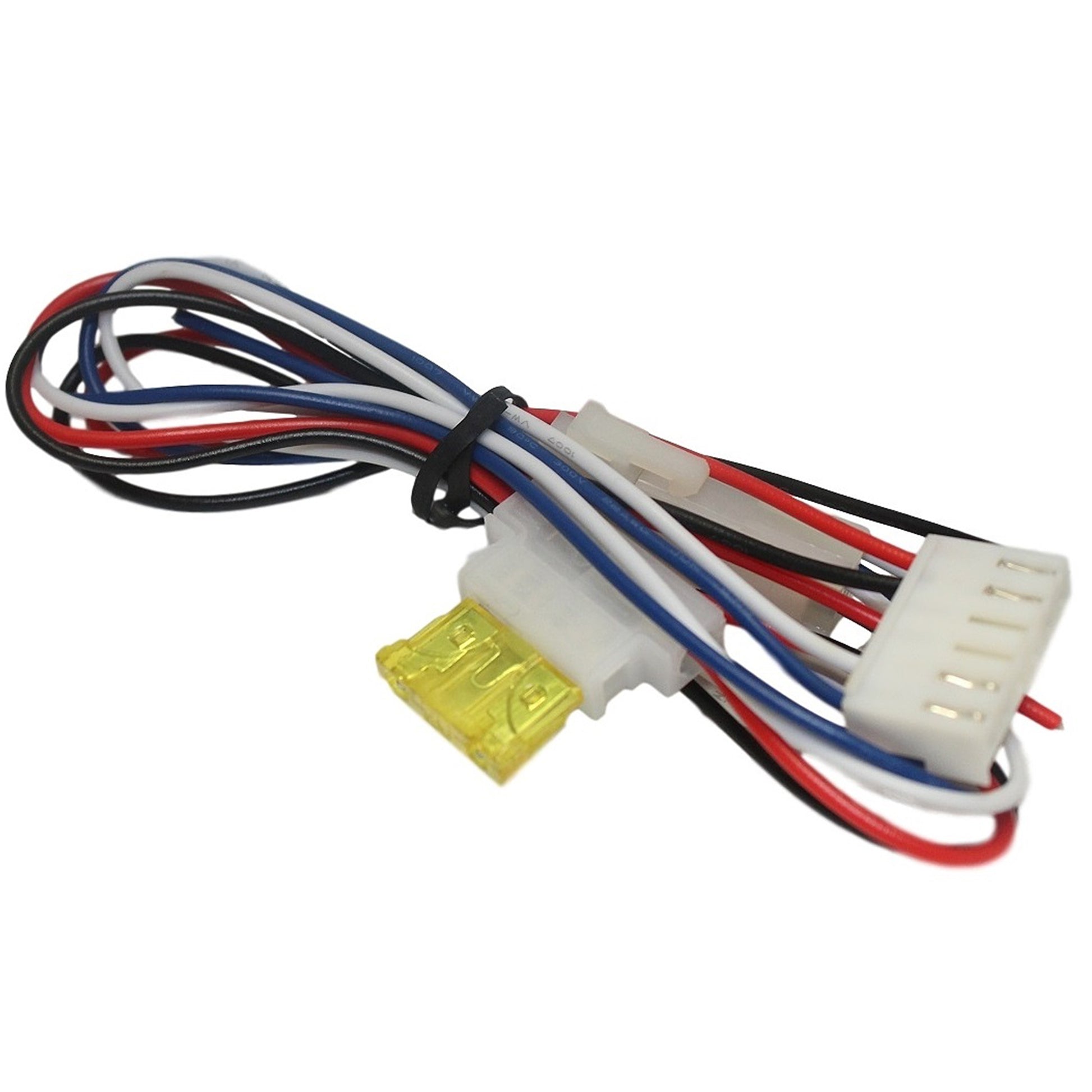

Using the included wire harness, connect the linear actuator(s) to the control box. Apply 12VDC across the power wires and the system is now ready to use. It is important to ensure that the power supply has a sufficient amperage rating to control the linear actuators. The PA-31 is designed to handle a maximum of 20A.

Please see the PA-31 Data Sheet for information about controls, wiring, and troubleshooting. This unit is compatible with all of our linear actuators, however, for actuators with a higher than 12A current rating, modifying the wiring harness to a thicker gauge is recommended.

* For 12 V DC actuators with a higher than 12A current rating, using relays or modifying the wiring harness to a thicker gauge is recommended.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-31 Compatibility Chart
Übersicht
PA-31 Spezifikationen

The PA-31 is our most popular control box for controlling linear actuator(s). Using the RF remote provided, users have the ability to extend, stop, and retract their actuators from up to 30-50 feet away (open air). The control box has both momentary and non-momentary capabilities as well as an in-line fuse to protect against short circuits.

Using the included wire harness, connect the linear actuator(s) to the control box. Apply 12VDC across the power wires and the system is now ready to use. It is important to ensure that the power supply has a sufficient amperage rating to control the linear actuators. The PA-31 is designed to handle a maximum of 20A.

Please see the PA-31 Data Sheet for information about controls, wiring, and troubleshooting. This unit is compatible with all of our linear actuators, however, for actuators with a higher than 12A current rating, modifying the wiring harness to a thicker gauge is recommended.

* For 12 V DC actuators with a higher than 12A current rating, using relays or modifying the wiring harness to a thicker gauge is recommended.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-31 Compatibility Chart
Produktspezifikationen
Control Ability:
Mehrere Aktuatoren zur gleichen Zeit
Input Voltage:
12 V DC
Unit Weight:
0.45 lbs
Output Power:
12 V DC
Current:
20 Ampere
Kit Includes:
2 Handfernbedienungen, 1 Steuerbox, Kabelbaum
Remote Functions:
oben, unten, Pause (sowohl momentane als auch nicht-momentane)
Remote Battery Type:
2 x CR2016 3V Lithiumzelle
Size:
3,5" x 1,1" x 2,7"
AC Power Option:
mit AC-15, PS-13-12, PS-20-12, PS-20-12-67, PS-40-12
Warranty:
18 Monate
Steuerbox-Kompatibilität
Technische Informationen

Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!

Qualität, der Sie vertrauen können – Mehr erfahren

Datenblätter

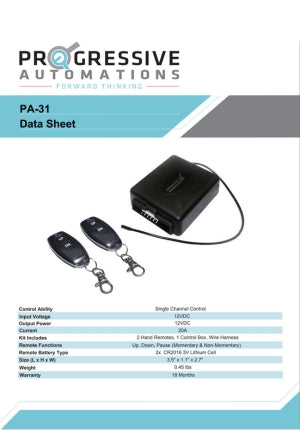

PA-31 Datenblatt
PA-31 Datenblatt

Datenblatt für PA-31

View
Wissensdatenbank
Videos & Artikel
Videos
Verwandte Blogartikel:
Foto einer Falltür mit Scharniertür

Wie man seine Falltür-Anwendung automatisiert

Yarina Li

Eine Falltür ist eine Schiebetür oder eine Tür mit Scharnieren, bündig mit der Oberfläche eines F...

Mehr erfahren

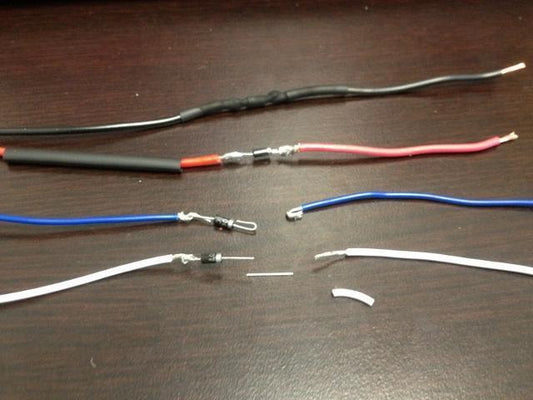

Foto von in Reihe geschalteten Lötdioden

Wie man Aktuatorsteuerungssysteme kombiniert?

Adam Morissette

In der heutigen Anleitung werden wir die notwendigen Schritte durchgehen, um lineare Aktuator-Ste...

Mehr erfahren
Foto von Relais zur Ansteuerung eines Hochstromaktuators mit Niedrigstrom-Steuerbox

Relais zur Steuerung des Hochstromantriebs mit Steuerbox für Niedrigstrom

Guest Writer

Haben Sie jemals eine Situation erlebt, in der Sie einen Hochstromaktuator mit einer Niedrigstrom...

Mehr erfahren

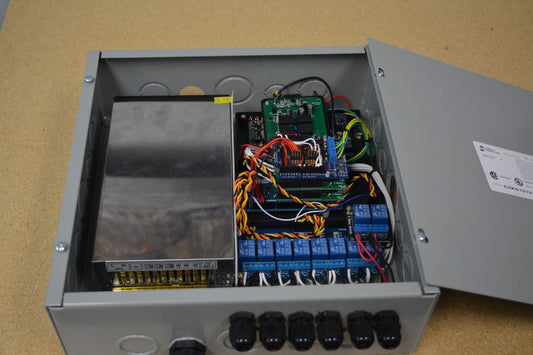

Foto des Prototypsystems für automatisiertes Phantom BBQ

Sponsoring: Fortschrittsbericht von Dr. Decks Phantom BBQ

Jake Hewer

Dr. Decks ist seit langem einer unserer wertvollsten Kunden und wir haben in der Vergangenheit ge...

Mehr erfahren
FAQ
Welche Aktuatortypen sind mit dem PA-31 kompatibel und wann ist eine Modifizierung des Kabelbaums erforderlich?

Die meisten 12-V-Stellantriebe mit 2-adrig betriebenen Bürsten-Gleichstrommotoren sind kompatibel; für Stellantriebe, die mehr als 12 A Strom aufnehmen, ist jedoch eine Aufrüstung des Kabelbaums mit dickeren Drähten erforderlich.

Welche Stromversorgungskonfiguration wird für den PA-31 empfohlen und wie kann ich eine ordnungsgemäße Stromversorgung sicherstellen?

Wählen Sie eine 12-V-Gleichstromquelle, die den Strombedarf des Aktuators für Ihren Anwendungsfall decken kann, und rüsten Sie den Kabelbaum gegebenenfalls für Stromstärken über 12 A auf.

Welche Fernsteuerungsfunktionen bietet die PA-31 und wie weit kann sie im Freien bedient werden?

Die PA-31 ist eine drahtlose Stellantriebs-Steuerbox mit einer Reichweite von 9-15 Metern im Freien und einer Funkfernbedienung zum Ausfahren, Einfahren und Anhalten der Stellantriebsbewegung.

Wie kann ich beim PA-31 zwischen Momentan- und Nicht-Momentan-Modus umschalten?

Zum Umschalten zwischen Momentan- und Daueransteuerungsmodi des Aktuators ist ein Zugang zum Inneren des Gehäuses erforderlich. Sobald Sie Zugang haben, führen Sie die folgenden Schritte aus:

Momentanmodus

  • Stellen Sie sicher, dass die Jumperbrücke S1 auf der Leiterplatte angeschlossen ist.
  • Halten Sie die Taste nach oben gedrückt, um den Aktuator auszufahren; lassen Sie sie los, um den Aktuator zu stoppen.
  • Zum Einfahren des Aktuators die Taste gedrückt halten, zum Anhalten des Aktuators loslassen.

Nicht-Momentanmodus

  • Stellen Sie sicher, dass die Jumper S1 auf der Leiterplatte getrennt sind.
  • Drücken Sie die Taste „UP“, um den Aktuator auszufahren. Drücken Sie die Taste „UP“ erneut, um den Aktuator anzuhalten.
  • Drücken Sie nach unten, um den Aktuator einzufahren. Drücken Sie erneut nach unten, um den Aktuator anzuhalten.
  • Wird die Taste „AB“ gedrückt, während sich der Aktuator ausfährt, ändert er seine Richtung und beginnt sich wieder einzufahren.
Welche Sicherheitsmechanismen sind im PA-31 eingebaut, um vor elektrischen Fehlern wie Kurzschlüssen oder Überlastungen zu schützen?

Der PA-31 verfügt über eine Inline-Sicherung, die bei einem Kurzschluss oder einem signifikanten Stromstoß öffnet, um den Controller und die Aktoren zu schützen, hauptsächlich als Kurzschlussschutz.
