Wie man Aktuatorsteuerungssysteme kombiniert?

Adam Morissette
Adam Morissette
PA Engineer

In der heutigen Anleitung werden wir die notwendigen Schritte durchgehen, um lineare Aktuator-Steuerungssysteme zu kombinieren. Um Steuerungssysteme zu kombinieren, müssen Sie Kurzschlüsse vermeiden, da dies Ihre Komponenten beschädigen kann. Da die Steuerkästen die Aktuatoren im nicht aktivierten Zustand mit der Erde verbinden, können wir sie nicht für die direkte Steuerung in Parallel verwenden.

Beim Kombinieren der Systeme verwenden wir Dioden, um nur den Strom aus dem Steuerkasten fließen zu lassen. Dann werden die Ausgänge mit Relais verbunden, die das System von umgekehrten Polaritäten der Aktuatorsteuerung isolieren. Um diese Erklärung zu unterstützen, haben wir Schritt-für-Schritt-Fotos des Prozesses mit einer kurzen Beschreibung für jedes bereitgestellt. Lassen Sie uns jetzt beginnen. In diesem Beispiel werden wir unsere PA-31 und PA-35 Steuerungssysteme kombinieren.

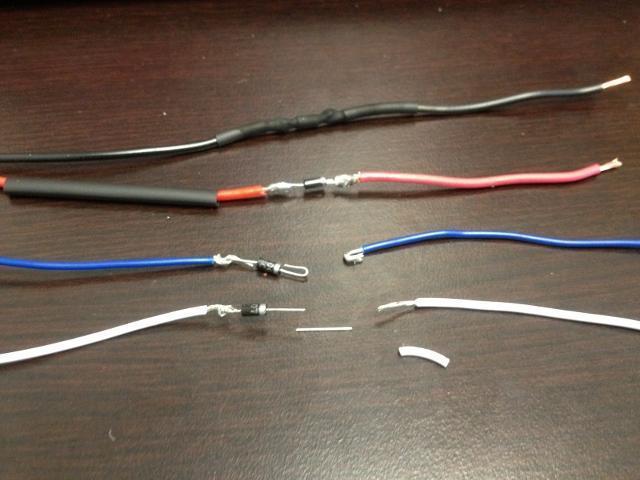

1. Dies ist der Prozess, um einen Stoßverbinder mit Dioden in die Leitungen unserer Steuerkästen zu löten. Die Drähte werden gebogen, um mehr Stabilität beim Verbinden zu bieten. Wir empfehlen auch die Verwendung von Schrumpfschläuchen, um sie vor Witterungseinflüssen und unerwünschten Verbindungen zu schützen.

Foto der Schritte zum Löten von Dioden inline

2. Zum Löten empfehlen wir die Verwendung von Lötpaste oder "Flux", da es hilft, das Lot gleichmäßig mit weniger Wärme zu verteilen.

Foto von Lötpaste


3. Jetzt, da wir mit den Vorbereitungen fertig sind, beginnen wir mit dem Erhitzen des Lötkolbens. Reinigen Sie dann die Spitze des Lötkolbens mit einem Spitzenreiniger (den wir verwenden), einem feuchten Handtuch oder einem Schwamm.

Foto des Lötkolbens und eines Schwamms

4. Tragen Sie etwas Lötzinn direkt auf die Spitze des Drahtes auf. Dies erleichtert die Wärmeübertragung auf den Draht.

Foto von Lötzinn auf der Spitze auftragen

5. Wenden Sie etwas Wärme auf den Draht an und fügen Sie mehr Lötzinn hinzu. Dies sichert die Verbindung, aber seien Sie vorsichtig, zu viel Wärme kann die Diode beschädigen.

Foto des Arms eines Mannes, der einen Lötkolben hält und um ihn herum die notwendigen Werkzeuge zum Löten

6. Verzinnen Sie die Enden der Drähte, um ein Ausfransen zu verhindern. (Nebenhinweis: Warnung, Löten erzeugt giftige Dämpfe, stellen Sie sicher, dass Sie sich in einem gut belüfteten Bereich befinden oder verwenden Sie einen Rauchabsauger, bevor Sie löten, und vergessen Sie nicht, ihn auszuschalten, wenn Sie fertig sind).

Foto von verzinnten Enden, um ein Ausfransen zu verhindern


7. Als nächstes benötigen Sie einige Schrumpfschläuche. Wir haben 1/8" verwendet, um unsere Dioden zu bedecken. Verwenden Sie ein Feuerzeug oder einen Fön, um sie zu erhitzen. Denken Sie daran, die Wärme gleichmäßig zu bewegen, um Schäden und Überhitzung zu vermeiden, die die Teile beim Erhitzen schmelzen könnten. Sie wissen, dass Sie fertig sind, wenn der Schlauch passgenau ist und alles Wichtige abdeckt.

Foto des Arms eines Mannes, der ein Feuerzeug und einen Draht hält

8. Jetzt ist es Zeit zum Crimpen. Die Schalter und anderen Verbindungen erfordern das Crimpen von einigen Drucksteckverbindern. Unsere Lötenden von zuvor passen perfekt in den Stecker. Wenn Sie kein Crimpwerkzeug haben, verwenden Sie eine Zange mit einer flachen Fläche, um den Stecker zu flach zu drücken. Stellen Sie sicher, dass es schön und fest sitzt. (Diese Stecker, zusammen mit Drähten und Dioden, finden Sie in unserem praktischen Verdrahtungskit).

Foto des Arms eines Mannes, der eine Zange und einen Draht hält

9. Fast geschafft. Wir müssen das System jetzt verkabeln, um sicherzustellen, dass alles gut funktioniert. Wir haben ein Multimeter/Voltmeter verwendet, um zu überprüfen, ob die Relais +12 VDC und -12 VDC mit jedem System liefern. Der elektrische Schaltplan für die Verdrahtung ist hier verfügbar. (Wir haben eine Anschlussleiste verwendet, um den Schaltkreis sauberer und einfacher zu gestalten, aber es ist nicht notwendig, damit ein System funktioniert).

Foto der Überprüfung von Aktuatorsteuerungssystemen

10. Sobald Sie bestätigen, dass alles korrekt funktioniert, sind Sie bereit für die Installation! Unten sehen Sie ein Foto, das die gesamte Schaltung etwas klarer zeigt.

Foto des Verdrahtungsschemas der Aktuatorsteuerungssysteme

Alles erledigt! Wir hoffen, dass Sie dies hilfreich fanden, aber wenn Sie noch weitere Anfragen haben, denken Sie daran, dass wir immer verfügbar sind, um Fragen oder Bedenken zu beantworten.
