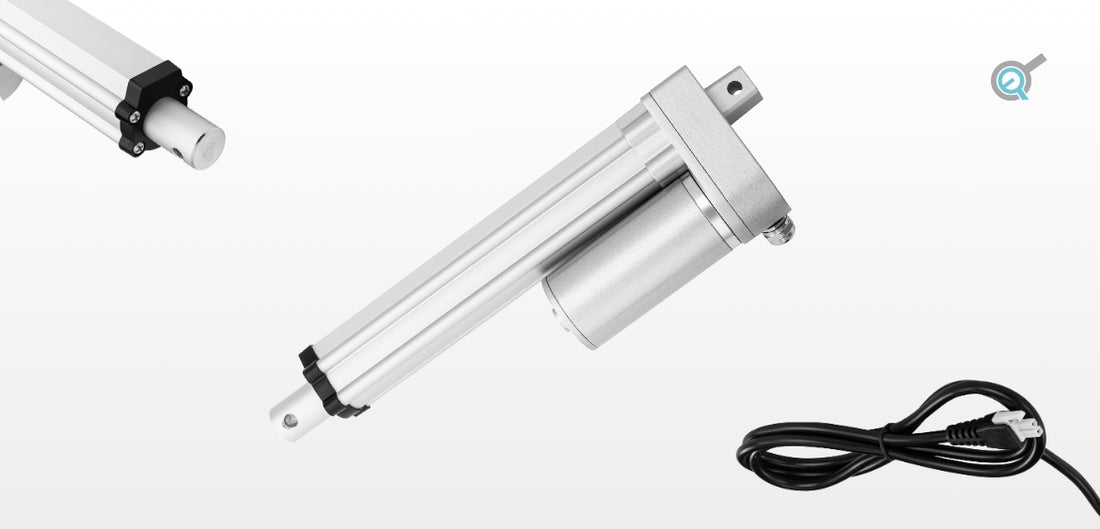

Haltbarkeit und Raumeffizienz sind oft sehr gefragte Eigenschaften von elektrischen Linearantrieben, die in Bereichen mit Platzbeschränkungen und Witterungseinflüssen eingesetzt werden. Idealerweise bieten diese Vorteile, ohne die Leistung und die Integrationsfähigkeit zu beeinträchtigen, die Vielseitigkeit, um eine große Bandbreite an Anwendungen in verschiedenen Branchen zu bewältigen. In dieser Produktübersicht werden wir unseren kürzlich veröffentlichten Mini-Linearantrieb PA-01 mit IP65-Schutz vorstellen, der speziell dafür entwickelt wurde, all diese Anforderungen sofort zu erfüllen, und einige Anwendungsbeispiele präsentieren.
WAS MACHT DEN PA-01 BESONDERS?
Hochwertige Materialien und Schutzklassen
Hochwertige Materialien wie die Edelstahl-Hublänge und das Gehäuse aus Aluminiumlegierung, kombiniert mit einem wasserfesten IP65-Schutzgrad, gewährleisten einen hohen Schutz für den PA-01 Aktuator in rauen Umgebungen. Die integrierten Endschalter helfen auch, unseren Mini-Linearantrieb PA-01 vor Überdehnung oder übermäßiger Rückführung über die vorgesehenen Hublängen zu schützen.
Kompaktes Design ohne Kompromisse
Trotz seiner kompakten Größe bietet der Mini-Linearantrieb PA-01 mittlere Kraftfähigkeiten mit Kraftwerten, die dynamische und statische Kräfte von 7,2 kg bis 102 kg bewältigen können. Der PA-01 bietet eine Hublänge von 6,35 cm bis 30,48 cm, kann jedoch bis zu 101 cm maßgeschneidert bestellt werden. Der leise Betrieb (≤45 dBA) bei Geschwindigkeiten von bis zu 9,9 cm/s ohne Last (Kraftoption von 7,2 kg) macht ihn zu einem schnell beweglichen Aktuator, der aufgrund seiner kompakten Größe und des niedrigen Geräuschpegels ideal für Anwendungen mit direktem Benutzerkontakt ist.
Schnelle und einfache Integration
Der Mini-Linearantrieb PA-01 verfügt über einen standardmäßigen 2-Pin Molex Mini-Fit Jr. Steckverbinder, der die Installation und Integration in bestehende Systeme vereinfacht. Bei voller Last ist der niedrige Stromverbrauch von nicht mehr als 4 A auch für alle Stromwerte unserer Wippschalter und Steuerkästen geeignet.
|
Spannung |
12 VDC |
12 VDC |
12 VDC |
12 VDC |
12 VDC |
12 VDC |
|
Dynamische Kraft |
7,2 kg |
12,7 kg |
25,4 kg |
50,8 kg |
76,7 kg |
102 kg |
|
Statische Kraft |
7,2 kg |
12,7 kg |
25,4 kg |
50,8 kg |
76,7 kg |
102 kg |
|
Geschwindigkeit - Ohne Last |
9,0 cm/s |
4,8 cm/s |
3,5 cm/s |
2,4 cm/s |
1,0 cm/s |
0,7 cm/s |
|
Geschwindigkeit - Volllast |
6,8 cm/s |
3,5 cm/s |
2,6 cm/s |
1,7 cm/s |
0,8 cm/s |
0,5 cm/s |
|
Strom - Ohne Last |
≤ 1,5 A |
≤ 1,5 A |
≤ 1,5 A |
≤ 1,5 A |
≤ 1,5 A |
≤ 1,5 A |
|
Strom - Volllast |
≤ 4 A |
≤ 4 A |
≤ 4 A |
≤ 4 A |
≤ 4 A |
≤ 4 A |
Wir bieten den Mini-Linearantrieb PA-01 sowohl in 12VDC als auch in 24VDC-Optionen direkt ab Lager an, um die Kompatibilität mit einer breiten Palette von Systemen zu erleichtern.
|
Spannung |
24 VDC |
24 VDC |
24 VDC |
24 VDC |
24 VDC |
24 VDC |
|
Dynamische Kraft |
7,2 kg |
12,7 kg |
25,4 kg |
50,8 kg |
76,7 kg |
102 kg |
|
Statische Kraft |
7,2 kg |
12,7 kg |
25,4 kg |
50,8 kg |
76,7 kg |
102 kg |
|
Geschwindigkeit - Ohne Last |
9,0 cm/s |
4,8 cm/s |
3,5 cm/s |
2,4 cm/s |
1,0 cm/s |
0,7 cm/s |
|
Geschwindigkeit - Volllast |
6,8 cm/s |
3,5 cm/s |
2,6 cm/s |
1,7 cm/s |
0,8 cm/s |
0,5 cm/s |
|
Strom - Ohne Last |
≤ 0,8 A |
≤ 0,8 A |
≤ 0,8 A |
≤ 0,8 A |
≤ 0,8 A |
≤ 0,8 A |
|
Strom - Volllast |
≤ 2 A |
≤ 2 A |
≤ 2 A |
≤ 2 A |
≤ 2 A |
≤ 2 A |
MONTAGESCHENKE
Die BRK-14 Montageschienen sind mit unserem Mini-Linearantrieb PA-01 kompatibel und ermöglichen einen einfachen Installationsprozess. Diese Halterungen können sowohl am Hublängen- als auch am Motorende montiert werden und bieten eine Drehung von über 180°, was sich hervorragend für Anwendungen eignet, bei denen Sie in einem Winkel drücken. Für detailliertere Informationen und Spezifikationen besuchen Sie bitte unsere Produktseite für Montageschienen.
HALL-EFFEKT- UND POTENZIOMETER-OPTIONEN FÜR POSITIONSRÜCKMELDUNG
Wenn Sie die Spezifikationen eines PA-01 Basismodells benötigen, jedoch mit zusätzlicher Positionsrückmeldung, bieten wir diese auch über unsere benutzerdefinierten Optionen an. Wir bieten Hall-Effekt-Sensor- und Potenziometer-Rückmeldeoptionen an, die von Steuerungen verwendet werden können, um Positionsrückmeldungsinformationen zu lesen. Jede dieser Rückmeldeanpassungen wird am Ende ihres Kabels mit 6-Pin Molex Mini-Fit Jr. Steckverbindern ausgestattet sein.
Die Vorteile der Positionsrückmeldung umfassen die Möglichkeit, Steuerungen mit Funktionen und Code zu programmieren, die die Synchronisation mehrerer Aktuatoren, Speicherpräferenzen und präzise Steuerung ermöglichen. Unsere kompatiblen Steuerungssysteme und Steuerungen können mit dem PA-01 verwendet werden, solange sie über geeignete Stromwerte verfügen, um den Motor und die kompatible Rückmeldung zu verarbeiten.
ANWENDUNGSBEISPIELE IN VERSCHIEDENEN BRANCHEN
Sowohl unser Mini-Linearantrieb PA-01 mit IP65-Schutz als auch die Mini-Linearantriebe PA-14 teilen viele Gemeinsamkeiten und können in verschiedenen Anwendungen und Branchen nützlich sein:
- Lebensmittel und Getränke
- Hausautomation
- Allgemeine Automatisierung
- Medizinische Branchen
- Automobil
- Kostüm- und Animatronik-Industrie
Wir haben viele Erfolgsgeschichten von Kundenprojekten, die unseren ähnlichen PA-14 verwendet haben, und wir sind gespannt auf all die neuen Möglichkeiten, die unser Mini-Linearantrieb PA-01 mit IP65-Schutz in Zukunft bringen wird!
ZUSAMMENFASSUNG
Unser Mini-Linearantrieb PA-01 mit IP65-Schutz bietet vielseitige Leistung und Außenfähigkeiten in einem kompakten Paket. Der standardmäßige 2-Pin Molex Mini-Fit Jr. Steckverbinder und Optionen für einen 6-Pin Molex Mini-Fit Jr. Steckverbinder für Potenziometer- oder Hall-Sensor-Rückmeldung vereinfachen die Installation und Integration in bestehende Systeme.
Wir hoffen, dass Sie diese Informationen ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie einen Mini-Linearantrieb für Ihr nächstes Projekt verwenden möchten. Wenn Sie Fragen haben oder unsere Produkte weiter besprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne weiter, wo wir können.
