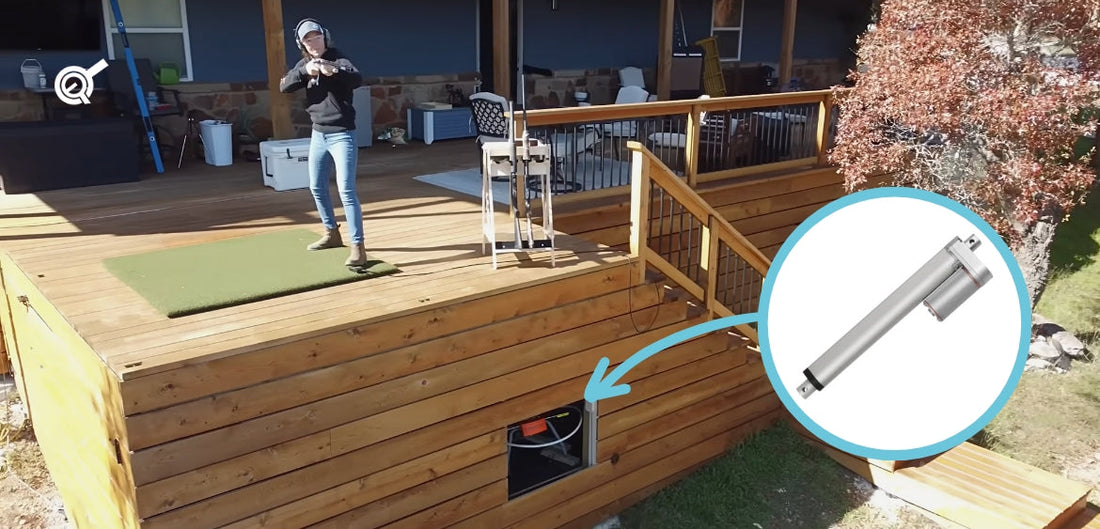

DIY Automatische Tür für den Fallenauslöser von April Wilkerson

Ein neues Hobby zu genießen und jeden Tag neue Dinge auszuprobieren, ist eine großartige Möglichkeit, etwas Neues zu lernen und kann manchmal zu einer neuen Leidenschaft in einem Sport oder einer Freizeitaktivität führen. Das Freizeit-Schießen ist ein Beispiel für viele verschiedene unterhaltsame Aktivitäten im Freien, die oft viel Platz für die Einrichtung eines Schießstandes oder Stauraum für die verschiedenen notwendigen Ausrüstungen erfordern. In diesem Artikel werden wir die Highlights darüber abdecken, wie April Wilkerson eine DIY automatische Tür für ihren Trap Launcher gebaut hat!

Planung des Layouts für Holzgeländer

April hat zuvor eine Terrasse auf ihrer Veranda gebaut, die einen Stauraum darunter mit wasserdichtem Dach hat. Dieser Stauraum ist normalerweise der Ort, an dem sie ihren Rasenmäher aufbewahrt; es gibt jedoch noch Platz, um einen zusätzlichen Trap Launcher auf der gegenüberliegenden Seite der Terrasse mit einer automatischen Tür zu lagern, die den Trap Launcher abdeckt, wenn er nicht verwendet wird. Die Tür würde bündig mit dem Sockel der Terrasse abschließen, wenn sie geschlossen ist, und dann beim Öffnen hinter ihr hervorkommen. Zum besseren Verständnis sieht der Plan zwei innere Holzschienen vor, die an den linken und rechten Seiten der Tür befestigt werden, die einen vordefinierten Weg in zwei äußeren Holzgeländern zurücklegen, die an der Terrasse selbst befestigt sind. April verwendet 4x grobe Schrauben in Kombination mit 4x Nylon-Abstandhaltern und 4x Nylon-Unterlegscheiben an allen vier Ecken ihrer inneren Holzschienen. Das Material Nylon wurde gewählt, da die Abstandshalter und Unterlegscheiben weniger Reibung im Vergleich zu Metallversionen aufweisen würden.

Installation der inneren und äußeren Holzschienen

Für die äußeren Holzschienen ließ April sie auf der CNC so zuschneiden, dass sie gebogene Rillen hatten, die es den inneren Holzschienen ermöglichten, sich nach innen in die Terrasse zu bewegen, bevor sie beim Öffnen der Tür nach oben gleiten. Die linke äußere Schiene wurde am Pfosten der Terrasse montiert, während die rechte äußere Schiene mit Abstandshaltern am Wandständer montiert wurde, um einen rechten Winkel von 90° zu gewährleisten. Nachdem die inneren Holzschienen auf die äußeren Holzschienen gelegt wurden, fügte April Abfälle dazwischen als temporäre Abstandshalter hinzu, um zu verhindern, dass echtes Holz aufgrund von Holzreibung rutscht. Dann geht sie zur Außenseite der Terrasse, um die Latten an den inneren Holzschienen mit ihrem Senco F-15XP Akku-Finish-Nailer und Edelstahlbeschlägen zu befestigen. Um sicherzustellen, dass die Schienen vollständig gegen die äußeren Latten sitzen, half Jake, die inneren Schienen gegen die Latten zu drücken, während April sie an ihrem Platz sicherte.

Die automatische Tür in Form schneiden

Gehörschutz wie die ISOtunes Sport, die April verwendet, wird für den Gehörschutz beim Schießen empfohlen; jedoch profitiert April auch davon, sie während des Baus dieses Projekts in lauten Umgebungen zu verwenden. Da die Terrasse aus horizontal platzierten Latten besteht, benötigt die Tür für dieses Projekt nur vertikale Schnitte, um eine Öffnung zu schaffen. Für die Tür verwendet April eine Makita-Handkreissäge, um vertikale Schnitte in drei Latten zu machen, wobei die Position der Sägeblattführung im vertikalen Pfad war, wo April ihre Abstandshalter hinter der Terrasse hatte. April führte dann erfolgreich einen manuellen Test durch, der bestätigte, dass die Rillenschnitte die Tür beim Hochgleiten in die Terrasse hinein gleiten konnten.

Wählen und installieren Sie einen Linearantrieb

Um die Bewegung ihrer automatischen Tür zu steuern, benötigte April einen elektrischen Linearantrieb, um den Öffnungs- und Schließprozess zu automatisieren. Im Laufe der Jahre war unser technisches Support-Team hilfreich und reaktionsschnell, wann immer es Fragen zu unseren Linearantrieben in Aprils vorherigen Projekten gab, weshalb sie sich erneut für Progressive Automations als ihren bevorzugten Anbieter entschied!

Der gewählte PA-14-24-35 bietet eine Hublänge von 24 Zoll in einer kompakten Größe, um in den begrenzten Installationsraum über der Tür zu passen, während er gleichzeitig eine moderate Geschwindigkeit und eine ausreichende Kraft von 35 lbs zum Anheben der Tür bietet. Die Schutzart IP54 war für April ausreichend, da der Linearantrieb in der Terrasse aufbewahrt wird. Das Befestigen eines BRK-14 Montagesockels an den Holzresten, die an der Tür befestigt waren, ermöglichte es, dass das vordere Montagedloch des PA-14 Linearantriebs mit dem hinteren Montagedloch in einer Linie blieb. Der 2^te Montagesockel wurde über der Tür für das hintere Montagedloch installiert.

Das neue und verbesserte PA-01 Mini-Aktuator (PA-14 Upgrade) ist das aktuelle Modell, das wir mit einer Vielzahl zusätzlicher Vorteile anbieten. Für einen Vergleich sehen Sie sich die Tabellen unten an und upgraden Sie mit Vertrauen!

Montage und Verkabelung der Elektronik

Ein Stück Sperrholz wurde als Plattform verwendet, um die PS-20-12-67 Stromversorgung, PA-33 Steuerbox, und die restlichen Steuerungen für Aprils Trap Launcher zu montieren. Obwohl die Elektronik in der Terrasse platziert ist, hilft die IP67-Bewertung für die PS-20-12-67 und die IP65-Bewertung für die Steuerbox weiterhin, Feuchtigkeit und Nässe zu schützen. Ein weiterer Grund für die Verkabelung der Einzelkanal-Steuerbox zu einem Aktuator war, April die Bequemlichkeit von kabellosen Fernbedienungen auf Knopfdruck zu ermöglichen.

Hinzufügen des Trap Launchers

Eine Terrasse wurde für den Trap Launcher aus Holzrahmen und einer Sperrholzplatte als Basis zum Montieren des Trap Launchers gebaut. Der Pfosten und der Wandständer von zuvor wurden erneut verwendet, um die Terrasse des Trap Launchers an ihrem Platz zu sichern. April schraubte dann den Trap Launcher an die Sperrholzplatte und brachte das Fußpedal zum Aktivieren des Trap Launchers an die Oberseite ihrer Terrasse für einen schnellen Zugriff beim Schießen von Ton. Obwohl der Trap Launcher die Möglichkeit hatte, an eine tragbare Batterie angeschlossen zu werden, entschied sich April, Strom von einem separaten Transformator zu verwenden, da diese Option besser für die häufige Nutzung des Trap Launchers geeignet wäre. Nach einigen Testläufen beim Schießen von Tonziele war April mit den Ergebnissen der DIY automatischen Tür und der gesamten Trap Launcher-Einrichtung sehr zufrieden. Sie machte weiter und baute einen tragbaren Waffenschrank, um den Rest ihrer Einrichtung zu ergänzen.

Um den Bauprozess von Aprils Trap-Schießstand und der DIY automatischen Tür in Aktion zu sehen, schauen Sie sich das Video unten an und besuchen Sie ihren YouTube-Kanal @AprilWilkerson!

ZUSAMMENFASSUNG

Wir hoffen, dass Sie diesen Artikel genauso interessant fanden wie wir, insbesondere wenn Sie darüber nachdenken, Ihren eigenen Trap-Schießstand zu erstellen oder an Projekten interessiert sind, die eine ähnliche DIY automatische Tür verwenden können.

Vielen Dank, April, dass du dein Projekt geteilt hast! Wir hoffen, dass du weiterhin dein neues Hobby des Freizeit-Schießens mit dem aktualisierten Trap-Schießstand genießt!
