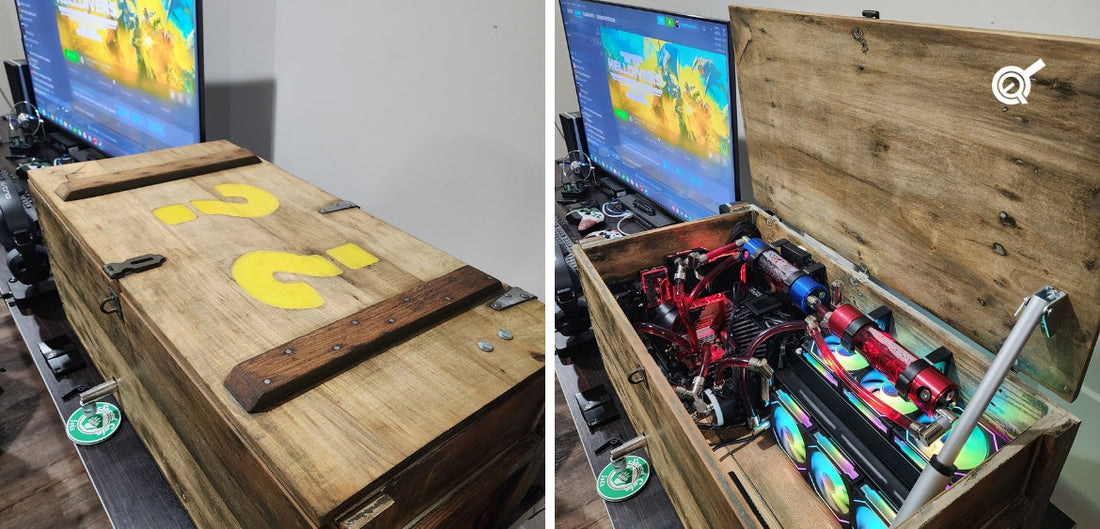

Gaming-PC-Bauer haben große Freude daran, ihre Systeme anzupassen, um die Funktionalität zu verbessern, immersive Erlebnisse zu schaffen und ihre Kreativität auszudrücken. Die Automatisierung verschiedener Aspekte eines Gaming-PCs kann ihn in eine thematische Mystery Box verwandeln, die das Publikum fasziniert und gleichzeitig die Funktionalität verdoppelt, um mit der Öffnungsbewegung für Luftzirkulation zu sorgen. Wenn Sie nach inspirierenden Ideen für Mystery Boxes oder zur Modifikation Ihres Gaming-PCs suchen, ist dies genau der richtige Artikel für Sie! Wir werden die Höhepunkte von Nathaniel Croces benutzerdefinierter automatisierter Mystery Box Gaming-PC mit unserem PA-14 Aktuator behandeln.
Immersive und funktionale Vorteile der Mystery Box Gaming-PC
Wie Nathaniel haben viele eine Leidenschaft für den Bau von Gaming-PCs und könnten sie verkaufen, wann immer der Wunsch kommt, auf die nächste Stufe aufzurüsten. Diesmal wollte Nathaniel etwas anderes ausprobieren, abgesehen davon, nur ein anderes Gehäuse zu verwenden. Er liebt die Call of Duty Zombies-Spiele entwickelt von Treyarch und dachte, es gäbe keinen besseren Weg, seine Lieblings-Zombiespiele zu spielen, als um das zu bauen, was alles begann: Call of Duty World at War von 2008.
Im Spiel ging der Spieler zur Waffenbox, gab Punkte ab und die Box öffnete sich, indem sie langsam durch die Waffen wechselte, bis sie stoppte, um zu zeigen, welche er dem Spieler geben würde. Sie hatte zwei Fragezeichen auf ihrem Deckel, die gelb leuchteten, und spielte eine Melodie, während sie aktiv war. Das war es, was Nathaniel replizieren wollte, als er seine Version einer automatisierten Mystery Box Gaming-PC machte. Der automatisierte Prozess wird auch helfen, den oberen Deckel bequem zu öffnen, um mit minimalem manuellen Aufwand für Luftzirkulation zu sorgen.
Design und Bau des PCs
Nathaniel verwendete seinen alten Ledergürtel als Basis für das Gehäuse, damit er die Tischplatte nicht zerkratzt. Er benutzte eine Fräse, um die Fragezeichen auf die Oberseite der Kiste zu gravieren. Diese wurden auf dem PC nachgezeichnet und dann auf die Box überlagert. Die Gravur wurde vollständig freihändig durchgeführt. Danach füllte er die Gravur mit phosphoreszierendem Pigmentpulver und versiegelte sie mit Epoxidharz. Nach dem Trocknen schleifte er die gesamte Box. Die alte CARC-Farbe ist giftig, wenn sie eingeatmet wird, also entfernte er die gesamte alte Farbe und konnte dann einen schönen braunen Holzlook erzielen. Nach dem Schleifen bohrte er und verwendete die Stichsäge, um die Öffnung für das Motherboard auszuschneiden und die Rückseite der Box zu öffnen, damit überschüssige heiße Luft nach hinten abfließen konnte.
Testen und Implementieren des Kühlsystems
Die Flüssigkeitskühlung war die größte Herausforderung, um den Aufbau ästhetisch ansprechend und praktisch zu gestalten. Nathaniel wollte, dass die Reservoirs oben im Aufbau als Hauptstück platziert werden. Das Problem trat beim Befüllen des Kreislaufs auf; er musste eine Verlängerung zum 90-Grad-Anschluss hinzufügen, damit der Füllanschluss höher als der Rest des Kreislaufs war. Dies führte dazu, dass der Deckel nicht ganz geschlossen werden konnte.
Am Ende des Aufbaus konnte Nathaniel den Kreislauf bis zum Maximum füllen, und während die Pumpe lief, konnte er die hinzugefügte Verlängerung abtrennen und den oberen Deckel schließen, ohne irgendwelche Komponenten zu beschädigen. Eine weitere Herausforderung war die Kühlung über den Hauptkomponenten. Nathaniel dachte zunächst, dass die Flüssigkeitskühlung allein ausreichen würde; jedoch wurde das System weiterhin warm. Um dieses Problem zu lösen, fügte er zwei zusätzliche Kühlventilatoren über der CPU und der GPU hinzu, um kühle Luft über alle Komponenten zu blasen.
Auswahl und Integration eines Linearantriebs
Nach der Suche nach Linearantrieben im Internet fand er drei Unternehmen, die er als seine Lieferanten in Betracht ziehen konnte. Zwischen Progressive Automations, Servo City und Firgelli Automations stellte er fest, dass wir den besten Preis für die Liste von Spezifikationen, die er suchte, anboten. Zum Zeitpunkt des Kaufs seiner Produkte war Progressive Automations mit 109,99 USD für die mini Linearantriebe die günstigste Option.
Die freiliegenden Endleitungen unserer PA-14 mini Linearantriebe machten den Anschluss an das Schaltmodul, das Nathaniel bereits hatte, sehr einfach. Nathaniel wählte einen einzigen PA-14-8-50 Aktuator, der einen Hub von 20 cm (8 Zoll) bot, um den Deckel zu öffnen und zu schließen. Seine Last von 22,7 kg (dynamisch und statisch) bot ein Gleichgewicht zwischen ausreichender Kraft und einer guten Geschwindigkeit (2,1 cm/s bei voller Last), um den visuellen Mystery Box-Effekt während der Öffnungsbewegung zu erzielen. Zwei BRK-14 Montageschienen wurden installiert, um die vorderen und hinteren Montagepunkte unseres Aktuators sicher an der Ober- und Unterseite des PC-Baus zu befestigen.
Stromversorgung für den Aktuator
Nathaniel verwendet ein Servo City 12 V, 10 A-Netzteil, das eine Eingangsspannung von 100 V AC bis 240 V AC von einer Steckdose akzeptiert und die Leistung auf 12 V Ausgangsspannung umwandelt. Dies ermöglicht die Kompatibilität mit den Gleichstrommotoren mit Bürsten, die in den meisten unserer Standardaktoren zu finden sind. Da der PA-14 Aktuator nur 5 A Strom während des Motorstarts und unter Volllast zieht, ist die Nennstromstärke von 10 A des Netzteils mehr als ausreichend. Ähnliche Netzteile wie diese sind ebenfalls mit Nennwerten erhältlich, um höhere Stromabnahmen für größere PC-Bauten zu bewältigen, die möglicherweise leistungsstärkere Aktuatoren mit höheren elektrischen Leistungsanforderungen benötigen.
Verdrahtung eines Schaltmoduls zur Motorsteuerung
Zwischen dem PA-14 Aktuator und der Stromquelle befindet sich ein Servo City 25A Momentary Forward/Off/Reverse Switch Module, das so verdrahtet ist, dass es die Polarität umkehren kann, um die Welle zu verlängern und zurückzuziehen. Mit diesem Schaltmodul sind Blockklemmen für die Verdrahtung enthalten. Dieses Schaltmodul hat einen ähnlichen Betriebsstil wie die Standard-Momentary-DPDT-Stil Wippschalter, die häufig zur Steuerung von 2-Draht-Aktuatoren verwendet werden, und kann durch Befolgen einiger Schritte erreicht werden:
- Die oberen linken und unteren rechten Anschlüsse müssen mit der Erde der Stromversorgung verbunden werden.
- Die oberen rechten und unteren linken Anschlüsse müssen mit dem +12 V-Anschluss der Stromversorgung verbunden werden.
- Die mittleren rechten und mittleren linken Anschlüsse müssen mit den 2 Eingängen des Aktuators verbunden werden.
Diese Art der Verdrahtung des Aktuatorschalter ermöglicht es dem Bediener, die Richtung des elektrischen Stromflusses, der in den Aktuator eintritt, zu ändern, um die Fahrtrichtung zu ändern. Für ein physisches Beispiel eines Aktuatorverdrahtungskreises mit einem Wippschalter ist dieses Video ein großartiges Beispiel.
Kundenreferenz
Die Erfahrung von Nathaniel mit uns war großartig. Er schätzt den schnellen Versand unseres Teams und die einfachen und benutzerfreundlichen Produkte. Ein Dankeschön an EKWB für alle Komponenten der Flüssigkeitskühlung und Alpha Cool für die Kupferkühler! Um mehr coole Projekte von Nathaniel Croce zu sehen, können Sie gerne seine sozialen Medien unten besuchen!
Facebook: Nathan Croce
„Tolles Produkt, ich habe es verwendet, um einen Call of Duty-Stil Mystery Box Gaming-PC zu erstellen. Es öffnet den oberen Deckel für die Luftzirkulation. Funktioniert großartig! Werde wieder bei ihnen kaufen!“
Nathaniel Croce
Der neue und verbesserte PA-01 Mini-Aktuator (Upgrade von PA-14) ist das aktuelle Modell, das wir mit einer Vielzahl zusätzlicher Vorteile anbieten. Für einen Vergleich sehen Sie sich die Tabellen unten an und upgraden Sie mit Vertrauen!
|
|
PA-01 |
PA-14 |
|
Dynamische Lastoptionen |
16, 28, 56, 112, 169, 225 lbs |
35, 50, 75, 110, 150 lbs |
|
Höchste Last |
225 lbs |
150 lbs |
|
Schnellste Geschwindigkeit |
3.54 "/sec |
2.00"/sec |
|
Schutzart |
IP65 |
IP54 |
|
Huboptionen |
1" bis 40" |
1" bis 40" |
|
Hall-Effekt-Rückmeldung |
Optional |
Nein |
ZUSAMMENFASSUNG
Unsere PA-14 Mini-Linearantriebe bieten vielseitige Spezifikationen und eine einfache Bedienung in einem kompakten Design, das in enge Räume passt. Dies macht sie sehr beliebt für Mini-Anpassungsprojekte und sie funktionieren hervorragend als Mystery Boxes, die auch als Gehäuse für einen Gaming-PC dienen.
Vielen Dank, Nathaniel, dass Sie Ihr Projekt geteilt haben! Wir hoffen, dass der automatisierte Mystery Box Gaming-PC Ihnen noch viele Jahre gute Dienste leisten wird!
Wir hoffen, dass Sie dies ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie nach inspirierenden Ideen für Mystery Boxes oder zur Modifikation Ihres Gaming-PCs gesucht haben. Wenn Sie Fragen haben oder unsere Produkte weiter besprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne, wo wir können.
