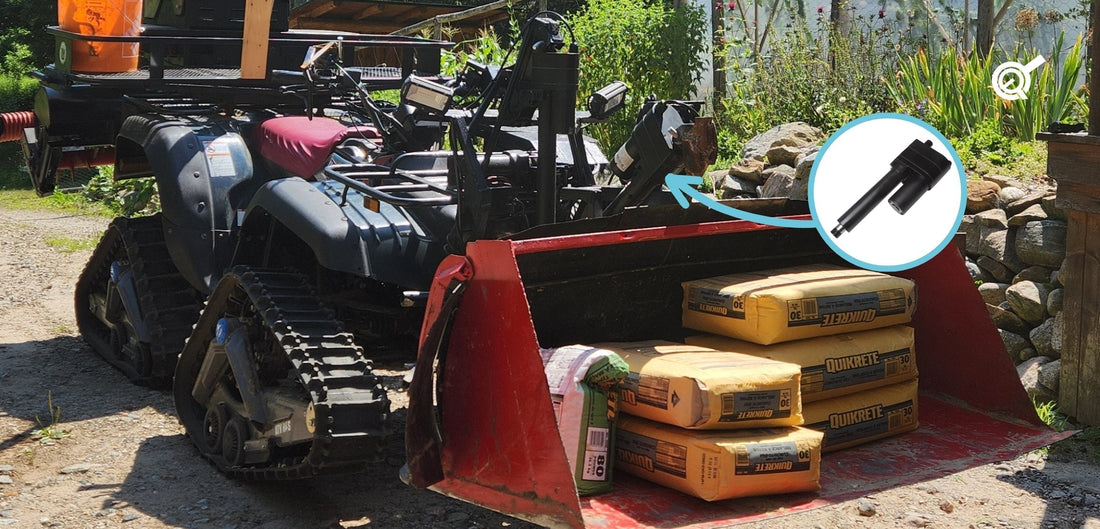

Dozerblätter und Lader mit Schaufeln erfordern häufig robuste Komponenten, um eine optimale Effizienz und den Betrieb unter schwierigen Bedingungen aufrechtzuerhalten. Einer unserer Kunden, Shawn, nutzt sein ATV Dozer Blade und Bucket Loader Combo-System mit unseren PA-17 schweren Linearantrieben, um Vielseitigkeit und Effizienz zu steigern. Diese Kombination ermöglicht die Pflege von Snowparks, Tubing-Rutschen und Langlaufloipen in der Region Montreal im Winter sowie das Ausgraben und Transportieren schwerer Lasten aus Beton und Felsen im Sommer. Erfahren Sie, wie Shawn @the.log.yard sein ATV Dozer Blade und Bucket Loader mit unseren PA-17 Antrieben verbessert hat!
Original Dozer Blade und Kultivator
Shawn verwendete zunächst Drittanbieter-Antriebe von Amazon für seinen Kultivator und sein Dozerblatt, um sein ATV in eine Maschine zur Pflege von Snowparks zu verwandeln, um die Wartung von Snowparks im Garten zu erleichtern. Er begann mit einem günstigen ATV-Pflug, modifizierte den Träger erheblich, um ihn von einer 4-Wege-Klinge in eine 8-Wege-Klinge umzuwandeln, und fügte seine Drittanbieter-Antriebe hinzu, um die Bewegung zu steuern.
Er faltete den Antrieb wiederholt, als er versuchte, den Winkel der linken/rechten Klinge zu steuern, und manchmal fiel die Welle unter Spannung aus. Diese Antriebe geben eine Schub-/Zugkraft von 6000N (1348,85 lbs) an und hatten nie Ausfälle in ihrem Antrieb, jedoch hatte ihre dünnwandige Aluminiumwelle regelmäßige Ausfälle. Dies motivierte Shawn, nach Antrieben mit ungefähr der gleichen Kraft zu suchen, idealerweise schneller und mit Wellen, die eine höhere Haltbarkeit boten.
Eine Aktualisierung für Ersatzantriebe finden
Shawn fand unsere Website zuerst über eine Google-Suche nach "schwerem 12V-Antrieb" und entdeckte den PA-17 schweren Linearantrieb. Die Hauptverkaufsargumente, die Shawn dazu brachten, die PA-17-Modelle von Progressive Automations auszuwählen, sind die Möglichkeit:
1. die Länge und das Getriebe für verschiedene Kraftbewertungen auszuwählen
2. hohe dynamische und statische Kraftbewertungen zu handhaben
3. mit langlebigen Edelstahlwellen und robustem Gehäuse geliefert zu werden
Shawn hatte eine positive Erfahrung mit unserem Kundenserviceteam und konnte enorm von unserem informativen, klaren und umfassenden Produktwissen profitieren. Dies half ihm bei der Auswahl aus unserer Reihe von elektrischen Linearantrieben für sein 8-Wege-Dozerblatt. Unser Team half ihm, die angeforderten Informationen bereitzustellen, einschließlich des verwendeten Rohrs, der Wandstärke, des Materials und des Durchmessers der inneren Welle des PA-17. Während unser Kundenserviceteam zunächst Bedenken hinsichtlich des Arbeitszyklus und der intensiven Nutzung hatte, fand Shawn, dass unsere PA-17-Antriebe das Upgrade im Vergleich zu seinen Drittanbieter-Antrieben wert waren. Dieses Modell bot auch eine Schutzart von IP65 für Staub- und Wasserbeständigkeit in Außenbereichen.
Installation der PA-17 Antriebe im System
Die Mechanik eines Dozerblatts mit 8 Arten von Gelenken und so viel Gelenkigkeit wie nötig, um die Merkmale des Snowparks zu formen, zu entwerfen, war eine Herausforderung. Shawn stellte fest, dass die zusätzliche Größe des Motors, der an der Seite der elektrischen Antriebe montiert ist, die Installation mehr erschwerte als bei Hydrauliksystemen. Dennoch half die einfache Verlegung und Flexibilität der Kabel gegenüber Schläuchen, diese Schwierigkeiten auszugleichen. Acht Arten von Gelenken wurden mit 5 PA-17 Antrieben erreicht:
· 2 werden verwendet, um den Mechanismus für den Schneidewinkel/Entladevorgang der Klinge zu betreiben, um eine vollständige Entladefähigkeit zu erreichen
· 1 für Auf-/Abwärtsbewegung
· 1 für die Bewegung des Winkels links/rechts
· 1 für die Neigung links/rechts
Zunächst verbesserte er nur die Antriebe für die Auf-/Abwärtsfunktion und den Winkel links/rechts, aufgrund der Kosten und der anfänglichen Unsicherheit. Einer der Entladeantriebe und die Auf-/Abwärts-Einheit sind mit 850 lbs Kraft und 2000 lbs für die Funktion des Winkels links/rechts bewertet. Die Auf-/Abwärts-Einheit befindet sich in der Mitte des Hebearms. Shawn muss die Schneid-/Entladefunktion und die Schneidekante der Schaufel in Übereinstimmung mit dem Auf-/Abwärtsantrieb verwenden, um mehr als 300 lbs zu heben, aber sobald sie oben ist, kann sie jede Last halten, während sie herumhüpft.
Hinzufügen eines Clip-On-Schaufelladers
Nach ein paar Tagen des Testens beim Bulldozing durch Rasen in diesem Frühjahr mit Leichtigkeit beschloss Shawn, die letzten beiden günstigen Drittanbieter-Antriebe an der Klinge aufzurüsten. Er entschied sich auch zu prüfen, ob sie stark genug sind, um eine Schaufel zu betreiben, also baute er eine Schaufel, die an meiner Klinge befestigt werden kann, und bestellte einen zusätzlichen PA-17-Antrieb. Dies erforderte eine Neugestaltung der Schneidsteuerungsfunktion für die Klinge und deren Steuerung durch zwei Antriebe, um genügend Gelenkigkeit für das "Handgelenk" der Schaufel (Schneidfunktion der Klingen) zu erhalten, um die Schaufel nach hinten zu kippen, um Material zu halten, und nach vorne zu kippen, um das Material zu entleeren, ohne die anderen 6 Bewegungsrichtungen der Klinge und der Schaufel zu beeinträchtigen.
Die 8-Wege-Klinge wurde so gebaut, dass sie die Klinge eines Schneepflugs nachahmt, und das Hinzufügen einer Clip-On-Schaufel begann ihr Leben als manuelles Anheben eines ATV-Pflugs. Shawn modifizierte jeden Aspekt mit Schrott, seinem günstigen Schweißgerät und einem Winkelschleifer. Elektrische, hydraulische und pneumatische Antriebe bieten unterschiedliche Vorteile und Nachteile, um spezifischen Anforderungen und Umweltbedingungen gerecht zu werden. Da sein ATV ein 12V-Stromversorgungssystem hat, keine Hydraulik verfügbar ist und es keine Möglichkeit gibt, einfach eine Zapfwelle hinzuzufügen, war die Wahl der elektrischen PA-17 die einfachste Lösung. Shawn arbeitet im Winter daran, einen Snowpark über seinen Gärten zu bauen, um Lebensmittel anzubauen, sodass er auch enorm davon profitiert, sich keine Sorgen um Hydraulikflüssigkeit aus geplatzten Schläuchen oder Lecks machen zu müssen.
Die Kultivatoren selbst werden von 48V-Batterien betrieben, während die Antriebe für die Kultivatoren von der 12V-ATV-Batterie mit Strom versorgt werden, die durch den Stator aufgeladen wird. Wasserdichte Steckverbinder ermöglichten das Entfernen der Klingen, während die Verdrahtung der elektrischen Antriebe schnell und einfach war, da sie alle eine grundlegende 2-Draht-Betriebsweise für ihre bürstenlosen Gleichstrommotoren hatten und 12V-kompatibel waren. Der Stator kann den Energieverbrauch nicht aufrechterhalten, wenn er einen Snowboard-Sprung formt; jedoch geschah dies, als Shawn 2 oder 3 Antriebe über 70 % des Arbeitszyklus für mehr als zwei Stunden verwendete, bevor er bemerkte, dass seine Scheinwerfer schwächer wurden.
Eine maßgeschneiderte wetterfeste Kunststoffbox, die am Lenker montiert ist, verfügt über einfache Polarity-Reversing-Momentary Switches zur Steuerung jedes PA-17-Antriebs. Es gibt eine einzige Stromzufuhr mit einer 30-Ampere-Sicherung zum elektrischen Schutz. Nach Shawns Erfahrung kann er 3 Antriebe gleichzeitig betreiben, ohne dass die Sicherung durchbrennt.
Verwendung des ATV Dozer Blade und Bucket Loader Combo
Die Clip-On-Schaufel wurde im Sommer verwendet, um massive Lasten wie 600 lbs Felsen zu transportieren und durch 3" Ahornwurzeln zu schneiden. Shawn betrieb sie über 60 % des Arbeitszyklus, Tag für Tag, über Wochen. Manchmal wird er sie im Winter bei 100 % Arbeitszyklus ohne Probleme betreiben, um seinen Snowpark zu formen und zu pflegen, jedoch empfehlen wir, unsere PA-17-Antriebe innerhalb der empfohlenen 20 % Arbeitszyklusbewertung zu verwenden. Die Geschwindigkeit, die durch das 850 lbs Getriebe hinzugefügt wurde, war ein großer Vorteil für Shawn, und die PA-17 Edelstahlwellen haben nach einem Jahr unter Bedingungen, die 3-4x die Belastung der Drittanbieter-Modelle mit Aluminiumwellen, die ausfielen, waren, keine Ausfälle gezeigt.
„Ich habe die Klinge verwendet, um künstliche Schneehaufen zu schieben, viele Snowparks zu bauen, alte gefrorene Schneehaufen abzubauen und jetzt Erde zu verteilen und zu formen. Die Ladeschaufel habe ich verwendet, um 1200 Quadratfuß Rasen und Felsen auszugraben und durch 3" Ahornwurzeln bis zu 4 Fuß tief zu schneiden. Ich habe sie verwendet, um sandigen Boden mit dichten Ahornwurzeln auszugraben, um Mountainbike-Sprünge zu bauen, und um Pflanzen in Töpfen, Säcke mit Beton und 400 lbs Granitfelsen zu transportieren.“ - Shawn
Zukünftige Pläne und kommende Projekte
Für die Zukunft hat Shawn CAD-Zeichnungen für einen großen Baggerarm für die Rückseite seines ATVs geplant. Er möchte den Drittanbieter-Antrieb für seinen Kultivator auf einen PA-17 mit einer Hublänge von 16" aufrüsten, sowie 3 weitere Kultivatoren, die er an seine Kunden verkauft hat Conceptions Snotech und Adrénaline Urbana, die möglicherweise auf PA-17-Einheiten nach Shawns Rat aufrüsten. Shawn hat auch vor Jahren einen 20 Fuß Kran aus einem alten Fernsehturm gebaut und plant, ihn am ATV zu montieren. Er wird von einer Winde betrieben und wiegt nur etwa 200 lbs, während er in der Lage ist, 400 lbs bei einer vollen Reichweite von 16 Fuß zu heben.
Um mehr Updates und coole Projekte von Shawn & Kate zu sehen, schauen Sie sich ihre Instagram- und YouTube-Kanäle unten an:
Instagram:
https://www.instagram.com/the.log.yard/?hl=en
YouTube:
https://www.youtube.com/channel/UCdcawCSu99QTCfcRjwnhveA
ZUSAMMENFASSUNG
Unser PA-17 bietet schwere Kapazitäten mit hohen Umweltschutzbewertungen, die für viele robuste Anwendungen im Freien geeignet sind, einschließlich der Anpassungen von ATV-Dozerblättern und Schaufelladern. Vielen Dank an Shawn & Kate, dass Sie Ihre Erfolgsgeschichte mit uns geteilt haben!
Wir hoffen, dass Sie dies ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie nach inspirierenden Ideen zur Aufrüstung von ATV-Dozerblättern und Schaufelladern suchen. Wenn Sie Fragen haben oder unsere Produkte weiter besprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne, wo wir können.
