Stellen Sie sich vor, mühelos über die von der Sonne beschienenen Wellen zu gleiten, während Ihr Katamaran durch das Wasser schneidet wie ein heißes Messer durch Butter. Dies ist der Traum eines jeden Besitzers eines maßgeschneiderten Katamarans, und um ihn zu verwirklichen, braucht man nicht nur Leidenschaft, sondern auch die richtige Technologie. Wenn Sie nach neuen Ideen suchen, um Ihr maßgeschneidertes Katamaranboot aufzurüsten, ist dieser Artikel genau das Richtige für Sie! Wir werden die Höhepunkte von Gregory Kingsleys maßgeschneidertem Katamaranboot-Upgrade mit unseren PA-06 wasserdichten elektrischen Linearantrieben für eine automatisierte abklappbare Motorhalterung.
Warum sich für eine abklappbare automatisierte Motorhalterung entscheiden?
Automatisierte abklappbare Motorhalterungen stellen eine faszinierende Kombination aus Ingenieurkunst und praktischer Bootsinnovation dar. Sie bieten eine wertvolle Verbesserung für Besitzer von maßgeschneiderten Katamaranbooten, die ihr Erlebnis auf dem Wasser verbessern möchten.
- Bequemlichkeit vom Feinsten: Automatisierung bedeutet, dass Sie Ihren Motor abklappen oder einziehen können, ohne das Steuer zu verlassen. Dies erhöht nicht nur den Komfort, sondern auch die Sicherheit, insbesondere bei rauen Bedingungen.
- Präzision und Kontrolle: Mit einem benutzerfreundlichen Steuerungssystem können Sie die Position des Motors präzise einstellen, was eine optimale Leistung beim Anlegen, Fischen oder einfach beim Cruisen ermöglicht.
- Platzsparendes Design: Maßgeschneiderte Katamarane konzentrieren sich darauf, Raum und Effizienz zu maximieren. Ein automatisiertes System verstaut den Motor ordentlich und bewahrt die elegante Ästhetik Ihres Bootes, wenn es nicht in Gebrauch ist.
- Haltbarkeit und Zuverlässigkeit: Diese Systeme werden typischerweise aus hochwertigen, korrosionsbeständigen Materialien gebaut, die den rauen maritimen Bedingungen standhalten, was eine langfristige Zuverlässigkeit gewährleistet.
Entwurf und Bau eines Motors

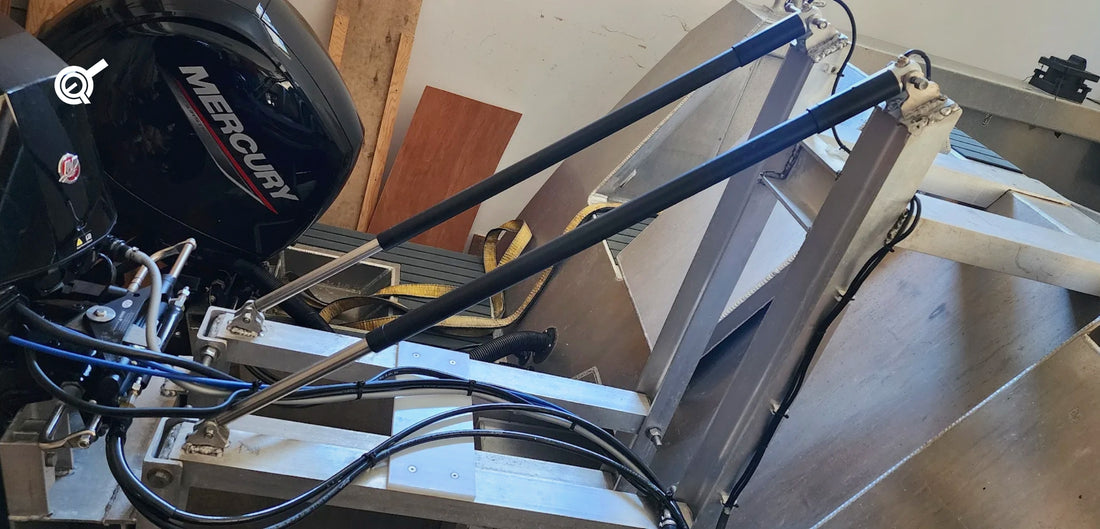

Gregory Kingsley ließ einen einzigartigen maßgeschneiderten Verdränger-Katamaran entwerfen und bauen, wollte jedoch einen Motor in der Mitte montieren. Auf der Suche nach dem idealen Motor stellte er fest, dass niemand eine Halterung herstellt, die sich mit 71 cm Hublänge absenkt. Dies motivierte ihn, das Schweißen zu lernen und schließlich selbst eine Halterung in den genauen Maßen zu bauen, die er für seinen Katamaran benötigte.
Nach vielen Stunden der Suche bei Google nach Aktuatoren mit geeigneten Spezifikationen fand er Progressive Automations. Gregory zeichnete das Design mit Bleistift auf den Boden seiner Werkstatt und testete es mit den Hublängen, bis er mit dem Plan zufrieden war. Nachdem er die Maße bestätigt hatte, bestellte er unsere elektrischen Linearantriebe und die notwendigen Metallteile, um den Rahmen zu bauen und das Projekt zu beginnen. Die automatisierte Motorhalterung hebt einen Mercury Pro Kicker mit 25 PS, der etwa 70 kg wiegt.
Gregory verwendete zwei unserer PA-06-24-180 Aktuatoren, die beide hochgradig IP-Schutzarten von IP67M für Wasserdichtigkeit, eine Hublänge von 61 cm (24 Zoll), eine dynamische Kraft von 81 kg (180 lb) und eine statische Kraft von 160 kg (360 lb) aufweisen. Der Strom wird von dem 12 V DC-Elektrosystem des Schiffes bereitgestellt, das auch bequem mit dem 12 V DC-Betrieb unserer bürstenbehafteten DC-Motoren in unseren wasserdichten elektrischen Linearantrieben PA-06 kompatibel ist. Gregory erwarb auch ein Montagesatz BRK-06, ein nützliches Bauteil während der Testphase des Prototyps des Projekts, bevor er seine eigenen maßgeschneiderten Halterungen installierte.
Verdrahtung des DPDT-Steuerschalters
Die beiden Aktuatoren sind in einem Parallelkreis mit einem Doppelpol-Doppelwurf-Schalter verbunden, um die Polarität umzukehren und sie auszufahren und einzuziehen. Diese Verdrahtung ähnelt der unserer DPDT-Typ Wippschalter und kann durch Befolgen einiger Schritte erreicht werden:
- Die oberen linken und unteren rechten Anschlüsse müssen mit der Erde der Stromversorgung verbunden werden.
- Die oberen rechten und unteren linken Anschlüsse müssen mit dem +12V-Anschluss der Stromversorgung verbunden werden.
- Die mittleren rechten und mittleren linken Anschlüsse müssen mit den 2 Eingängen des Aktuators verbunden werden.
Die Verdrahtung wurde mit lötfreien Crimpverbindungen, die mit klebegefülltem Schrumpfschlauch versiegelt wurden, verlängert und mit 14 AWG verzinntem Marinekabel verbunden. Die Kabel verlaufen durch eine Grommet, wo alle Steuerungen für den Außenbordmotor ins Innere des Schiffes gelangen. Diese Art der Verdrahtung des Aktuatorschalter ermöglicht es dem Bediener, die Richtung des elektrischen Stroms, der in den Aktuator fließt, zu ändern, um die Fahrtrichtung zu ändern. Für ein physisches Beispiel eines Aktuatorverdrahtungsschemas mit einem Wippschalter ist dieses Video ein großartiges Beispiel.
Normalerweise wird Positionsrückmeldung empfohlen, wenn mehrere Aktuatoren synchron bei der gleichen Geschwindigkeit fahren müssen. Dies liegt daran, dass die in Serie produzierten Motoren eine Geschwindigkeitstoleranz von +/- 10 % haben, die normalerweise in feedback-kompatiblen Systemen durch Programmierung korrigiert wird.
Obwohl diese Konfiguration keine Synchronisation oder Positionsrückmeldung hat, stellte Gregory fest, dass die Toleranzen im Vergleich zu seinen früheren Tests innerhalb eines akzeptablen Bereichs lagen. Während seiner Testphase stellte Gregory fest, dass beide Aktuatoren ihre Schließ- und Öffnungsgrenzen fast identisch erreichten und die Last perfekt teilten. Im Falle einer Überlastung hat Gregory eine 5 A Sicherung, die beide Aktuatoren elektrisch schützt. In Zukunft glaubt Gregory, dass das Projekt ihn noch dazu bringen wird, ein paar Schrauben zu wechseln und einige Schweißnähte zu reinigen, um es zu verfeinern, aber im Moment hat er viel zu viel Spaß im Sommer mit der Motorhalterung!
Kundenreferenz
„Ich habe eine abklappbare Motorhalterung mit ihren elektrischen Aktuatoren gebaut. Ich benutze sie seit einem Jahr in salzhaltigem Wasser und sie sehen immer noch aus und funktionieren wie neu. Hochwertige Produkte.“
Gregory Kingsley
Um mehr coole Projekte von Gregory Kingsley zu sehen, schauen Sie sich gerne seine sozialen Medien unten an!
Facebook: Kingsleycat Ventures Ltd
https://www.facebook.com/people/kingsleycat-Ventures-Ltd/61559287916912/
Instagram: kingsleycatventures
https://www.instagram.com/kingsleycatventures/?hl=en
ZUSAMMENFASSUNG
Unsere PA-06 wasserdichten elektrischen Linearantriebe bieten hohen Schutz, der für die maritime Industrie geeignet ist, sowie vielseitige Spezifikationen in einem eleganten Design. Dies macht sie sehr beliebt für die Aufrüstung von Jetskis und maßgeschneiderten Katamaranbooten.
Vielen Dank, Gregory, dass Sie Ihr Projekt geteilt haben! Wir hoffen, dass die abklappbare Motorhalterung Ihnen noch viele Jahre gute Dienste leisten wird!
Wir hoffen, dass Sie diese Informationen ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie nach inspirierenden Ideen zur Verbesserung Ihrer Katamaranboote suchen. Wenn Sie Fragen haben oder mehr über unsere Produkte sprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne weiter.
