Fahrzeuglifte mit schneller Bedienung sind in Rennboxen von Vorteil, wo Autos regelmäßig gewartet und in kurzer Zeit rennbereit gemacht werden müssen. Beispiele sind rigorose Offroad-Rennen, die das ganze Jahr über in sehr unterschiedlichen Geländen, Standorten und Wetterbedingungen bei den BAJA SAE-Wettbewerben stattfinden. Maßgeschneiderte Offroad-Fahrzeuge, die unter diesen harten Bedingungen antreten, erfordern oft umfangreiche Wartung und Reparatur. Während unserer persönlichen Besuche am BCIT waren wir beeindruckt von der Leidenschaft, dem Engagement, der harten Arbeit und der Antrag auf Projektsponsoring, die vom BCIT Racing Club gezeigt wurden. Stolz gesponsert von Progressive Automations, werden wir berichten, wie unsere PA-QR1-Schnellverschlussaktuatoren in ihrem Fahrzeugliftersystem eingesetzt wurden!
Herausforderungen bei der Wartung von Autos ohne Lifte
Im Jahr 2023 waren vier Männer dafür verantwortlich, das BCIT Baja-Fahrzeug von Hand anzuheben, um es auf eine statische Plattform zu setzen, damit Reifenwechsel und Zugang zum Unterboden möglich waren. Nach der Wartung senkten die vier Männer das Auto von der Plattform wieder manuell ab. Um Rückenschmerzen und körperliche Belastung bei zukünftigen Veranstaltungen zu reduzieren, wusste der BCIT Racing Club, dass eine bessere langfristige Lösung erforderlich sein würde, um:
- Das BCIT Racing BAJA-Fahrzeug (über 900 lbs) anzuheben
- Für den Außeneinsatz geeignet zu sein
- Gelände mit Steigungen von 15 Grad zu bewältigen
- Elektrisch zu betrieben werden
- Von einer einzigen Person bewegt werden zu können
Gründung von ATLAS Elevations
Um die optimale Wartung des BCIT Baja-Fahrzeugs während der Rennen zu erleichtern, bildeten Mitglieder des BCIT Racing Clubs das Team ATLAS Elevations, um ein Fahrzeugliftersystem zu schaffen, das all ihren Anforderungen gerecht wurde. Die fünf Maschinenbaustudenten von ATLAS Elevations und ihre Rollen sind unten aufgeführt:
Johnathan Worobetz - 3D-Modellierungs- & CAD-Manager
Takeshi Tsuboi - Manager für Steuerungssysteme
Tyler Correia - Designer, 3D-Modellierer & Benchmark-Manager
Stefano Pellegrino - Fertigungsleiter & 3D-Modellierer
Dan Chaves - Designleiter & Projektmanager

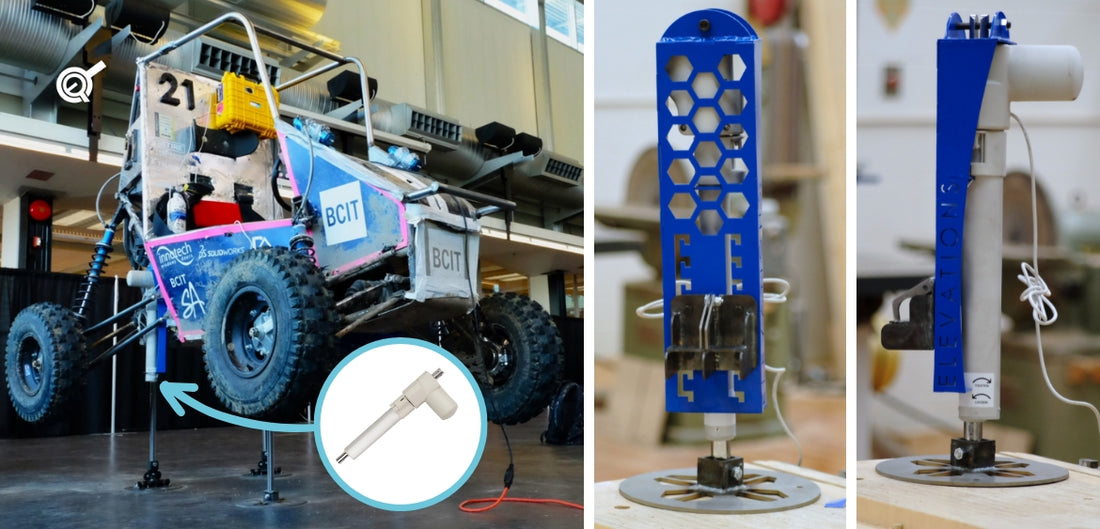

Gemeinsam entwarfen und fertigten die Mitglieder des ATLAS Elevations-Teams ein motorisiertes, tragbares Liftersystem, das sich selbst nivellieren kann, um unebene Gelände auszugleichen.
Die geeigneten Aktuatoren auswählen
Nachdem sie unser Expertenteam kontaktiert und ihre benötigten Aktuator-Spezifikationen überprüft hatten, stellte das Team ATLAS Elevations fest, dass die PA-QR1-Schnellverschlussaktuatoren das am besten geeignete Modell für ihre Anwendung waren. Die IP66 Schutzart unserer PA-QR1-Schnellverschlussaktuatoren bietet Wasserbeständigkeit für verschiedene Anwendungen im Freien. Jeder PA-QR1-Aktuator hat eine Kraftbewertung von 675 lbs und bewältigt problemlos die 900 lbs Last des BCIT Racing BAJA-Fahrzeugs, wenn 4 Aktuatoren zum Anheben des Autos verwendet werden (675 lbs x 4 Aktuatoren = 2700 lbs).
Die zusätzliche Hebekapazität von 2700 lbs mit 4 Aktuatoren erhöhte die Sicherheit beim Anheben des Fahrzeugs auf unebenem Gelände mit Steigungen von 15 Grad. Jeder PA-QR1-14-675-N-12VDC hat einen Hub von 35,5 cm (14 Zoll), um das BAJA-Fahrzeug ausreichend anzuheben, und jeder Aktuator wiegt 3,5 kg (7,9 lbs), was die Portabilität erleichtert. Diese Aktuatoren arbeiten mit 12 V DC, wie die meisten unserer anderen elektrischen Aktuatoren; sie bieten jedoch auch eine manuelle Steuerung über die Schnellverschlussfunktion.
Design und Herstellung des Liftersystems
Sobald das Team die geeigneten Aktuatoren für die Anforderungen ihres Projekts bestätigt hatte, konnten sie den Rest ihres Projekts um die Parameter des ausgewählten PA-QR1 entwerfen und herstellen. Das Team verwendete SolidWorks für alle 3D-Modellierungen und die finite Elementeanalyse (FEA) des Projekts. Ein OMAX-Wasserstrahlschneider wurde verwendet, um ihre gehärteten, hochkohlenstoffhaltigen Stahlteile in Form zu schneiden.
Das Team verwendete Metall-Drehmaschinen für die Komponenten, die eine präzisere Bearbeitung erforderten, wie die Heim-Manschettenhalterungen, die in ihren 2x-Heckliftern verwendet wurden. Alle geformten Teile des Fahrzeugliftersystems wurden durch TIG-Schweißen zusammengefügt, um ihre:
- Heckhakenbaugruppe
- Vorderbrücke
- Aktuatorengehäuse
- Fußstücke
Anstelle von 2x 4-Kanal-Relais, wie in ihrem ursprünglichen Schaltplan, verwendete ATLAS Elevations 1x 8-Kanal-Relais mit ihrer Elegoo UNO R3-Steuerplatine. Diese Anpassung in ihrem Schaltkreis hilft, ihre Komponenten kompakter zu halten, um den Platz effizient zu nutzen, während die Steuerplatine mit niedrigerem Strom die höhere Stromstärke der Aktuatoren über die Relais steuern kann. Ihr Beschleunigungsmesser/Gyroskop, das mit dem LCD gekoppelt ist, zeigte das Rollen und Nicken des Fahrzeugliftersystems an.
Das Gehäuse um jeden Aktuator wurde blau pulverbeschichtet, um ein stilvolles Aussehen zu erzielen und diente als zusätzliche Schutzschicht gegen raue Witterungseinflüsse. Derzeit wird das System mit 120 V betrieben, die von einer Steckdose oder einem Generator bei der Veranstaltung bereitgestellt werden; diese Lösung könnte jedoch in Zukunft leicht durch eine tragbare Batterie ersetzt werden.
Bedienung des Fahrzeugliftersystems
Die im UNO R3 Super Starter Kit enthaltene tragbare drahtlose Fernbedienung steuert das Anheben, Absenken sowie die manuelle und automatische Nivellierung des Systems. Für eine schnelle Absenkungsaktion besteht die Möglichkeit, unseren AC-32 Schnellverschlusshebel und Kabel zu verwenden, um die Schnellverschlussfunktion unserer PA-QR1-Schnellverschlussaktuatoren zu aktivieren.
Nach Abschluss wurde das Fahrzeugliftersystem von ATLAS Elevations an den BCIT Racing Club übergeben. Wir wünschen dem BCIT Racing Club viel Erfolg bei allen zukünftigen Wettbewerben und hoffen, dass das Fahrzeugliftersystem ihnen viele Jahre lang gute Dienste leisten wird! Für weitere Informationen über den BCIT Racing Club finden Sie den Link zu ihrem Instagram-Konto unten:
https://www.instagram.com/bcit_racing/?hl=en
Um die Funktionsweise des Fahrzeugliftersystems von ATLAS Elevations zu sehen, schauen Sie sich das folgende Video an:
ZUSAMMENFASSUNG
Unser PA-QR1 bietet vielseitige Spezifikationen und Schnellverschlussfunktionen, die für viele Anwendungen geeignet sind, die von der Fähigkeit profitieren, ohne elektrische Energie zu arbeiten oder in bestimmten Bedingungen schnelle Hubgeschwindigkeiten zu benötigen.
Vielen Dank, ATLAS Elevations und dem BCIT Racing Club, dass Sie Ihre erstaunlichen Projekte geteilt haben!
Wir hoffen, dass Sie diese Informationen ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie nach inspirierenden Ideen für ein Fahrzeug- oder Autohebesystem suchen. Wenn Sie Fragen haben oder weiter über unsere Produkte sprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne weiter, wo wir können.
