Dr. Decks ist seit langem einer unserer wertvollsten Kunden und wir haben in der Vergangenheit gemeinsam an einer Reihe spannender Automatisierungsprojekte gearbeitet. Wir arbeiten erneut zusammen und entwickeln eine Ergänzung zu seiner Reihe von "Phantom"-Geräten, diesmal den Phantom BBQ. Zu den vorherigen "Phantom"-Kreationen, an denen wir gemeinsam gearbeitet haben, gehören die Phantom Bench, der Phantom Lounge Chair und die Phantom Treppe.
All diese Kreationen beinhalten Möbel und Geräte im Freien, die auf Knopfdruck erscheinen und verschwinden können, wodurch den Kunden mehr Platz in ihrem Garten geboten wird und sie sich die Mühe sparen, all diese Geräte manuell aufzustellen und wegzuräumen.
Das neueste automatisierte Gerät, an dem wir gemeinsam gearbeitet haben und das diese Tradition fortsetzt, ist der automatisierte Phantom BBQ. Er befindet sich auf der großen Terrasse eines Kunden in Tacoma, WA, und gemeinsam haben wir an der Installation eines BBQ gearbeitet, das sich mit einem Knopfdruck von der Terrasse heben und senken kann. Als Dr. Decks mit der Idee auf uns zukam, wussten wir, dass wir Teil davon sein wollten, und unser Expertenteam begann mit der Entwicklung eines Prototyps für ein maßgeschneidertes Steuerungssystem für das Projekt.

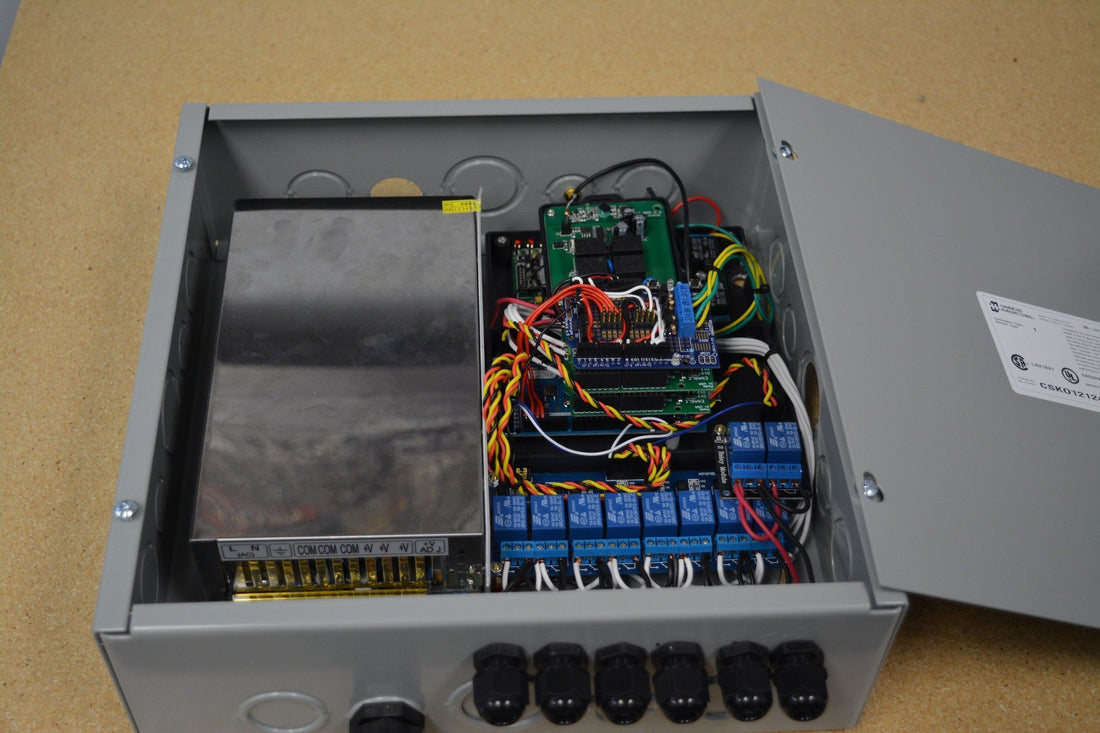

Für dieses System haben wir eine Vielzahl unserer verschiedenen Steuerungen kombiniert und alles in einem Gehäuse von 12" x 12" x 4" untergebracht. Wir verwenden Gehäuse wie dieses, um alle Steuereinheiten für Kunden unterzubringen, die ein maßgeschneidertes Steuerungssystem benötigen. Die Steuerungsoptionen, die wir in diesem System verwendet haben, waren:
- 1x PS-10 Stromversorgung
- 1x PA-31 Steuerbox
- 1x PA-35 WiFi Steuerbox
- 1x LC-067 Arduino Mikrocontroller
- 3x LC-80 MegaMoto Plus
- 1x LC-203 Prototyp-Schild
- 1x LC-202 8-Kanal-Relais
- 1x LC-201 4-Kanal-Relais
Wir haben unseren leitenden Ingenieur zur Projektstelle geschickt, um den Installationsprozess unseres Prototypsystems zu unterstützen. Wir haben sechs Aktuatoren zusammen mit dem maßgeschneiderten Steuerungssystem verwendet, um dieses Projekt zum Leben zu erwecken. Die verwendeten Aktuatoren waren vier PA-04-40-100 (40" Hublänge, Kraft von 100 lbs) mit hinzugefügten benutzerdefinierten Hall-Effekt-Sensoren zum Heben der BBQ-Plattform und zwei PA-17-14-2000 (14" Hublänge, Kraft von 2000 lbs) Industrieaktuatoren zum Öffnen und Schließen der Hebetür.
Die PA-04 Aktuatoren wurden hauptsächlich wegen ihrer integrierten IP-66-Bewertung ausgewählt, die sie vollständig staubdicht und in der Lage macht, starken Wasserstrahlen standzuhalten. Dies macht sie ideal für den Außeneinsatz, wo potenziell schädliches Wetter immer ein Faktor ist. Die anderen Aktuatoren, die PA-17, wurden gewählt, weil sie die stärksten Aktuatoren sind, die wir in Bezug auf die Kraftabgabe führen, und bis zu 2000 Pfund heben können, perfekt für die große Hebetür der Terrasse, die geöffnet und geschlossen werden muss für die BBQ-Plattform.
Bitte beachten Sie, dass dieses Phantom BBQ-System noch in der frühen Entwicklungsphase ist und wir in naher Zukunft an der Verbesserung des Systems arbeiten werden. Unten haben wir ein Video, das das Prototypsystem in Aktion zeigt, und wir werden Sie auf dem Laufenden halten, sobald das Projekt zu einem späteren Zeitpunkt abgeschlossen ist. Wenn dieses Projekt Sie inspiriert hat, Ihr eigenes automatisiertes Gerät zu erstellen, oder wenn Sie einfach mehr über unsere Produkte erfahren möchten, zögern Sie nicht, uns heute zu kontaktieren. Wir haben maßgeschneiderte Aktuator- und Steuerungssystemoptionen wie die, die wir für dieses Projekt gemacht haben, für alle unsere Kunden verfügbar, werfen Sie einfach einen Blick auf die Seite für benutzerdefinierte Bestellungen, die alle verfügbaren Anpassungsoptionen detailliert beschreibt.
