In der Landwirtschaft werden ständig neue Lösungen entdeckt und eingesetzt, um die Effizienz und Benutzerfreundlichkeit zu steigern, was letztendlich die Produktivität verbessert. Dies zeigt sich an Beispielen für die Modifikation von Traktoren mit Upgrades, die die Betriebseffizienz und Benutzerfreundlichkeit verbessern können. Wenn man einen Traktor von Schaufeln auf Palettengabeln oder Greifer umstellt, kann der Prozess manuell viel Zeit in Anspruch nehmen. Durch die Hinzufügung von Modifikationen und die Integration von elektrischen Aktuatoren in Schnellverschlussvorrichtungen können die Benutzer diesen Prozess für ihre Traktoren beschleunigen. In diesem Artikel werden wir behandeln, wie Chris Bolich unseren wasserdichten Linearantrieb nutzen konnte, um die Schnellverschlussvorrichtungen seines Traktors zu verbessern!
Schnellverschlussvorrichtungen für Frontlader von Traktoren
Traktoren können in einigen Fällen teurer sein als Autos, und genau wie Autos modifizieren, genießen viele Traktorbesitzer es auch, ihren persönlichen Stil durch Modifikationen oder Upgrades verschiedener Aspekte ihrer Traktoren hinzuzufügen. Ein weiterer bemerkenswerter Grund, warum Traktoranpassungen an Beliebtheit gewinnen, ist das Wachstum des Homesteading-Trends.

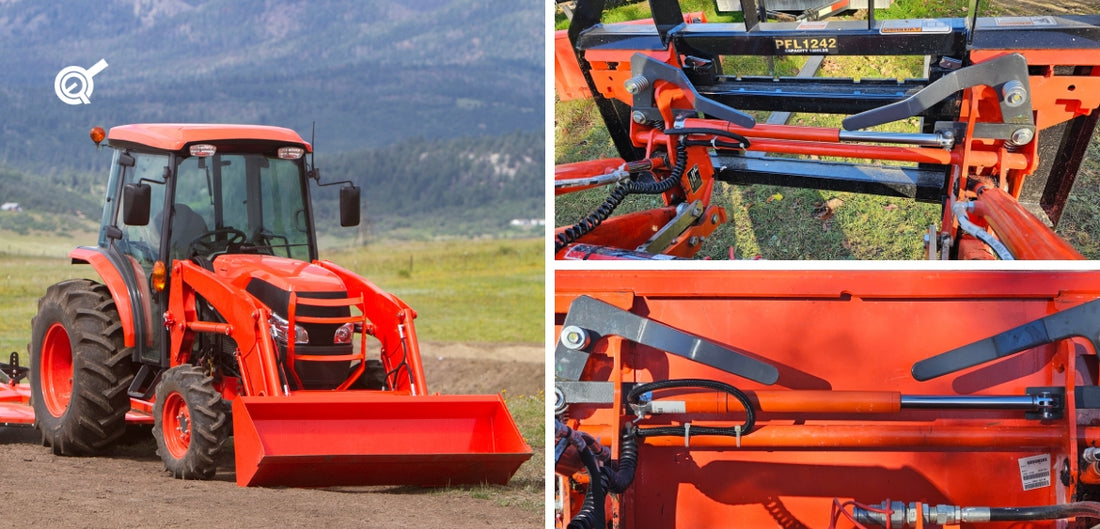

Chris Bolich musste zuvor auf seinen Kubota B2601 Traktor mit SSQA-Schnellkupplungssystem steigen und absteigen, um die Griffe beim Wechseln der Frontanbaugeräte zu verriegeln und zu entriegeln. Je nach den Aufgaben, die er mit dem Traktor erledigen muss, kann er von Schaufeln auf Palettengabeln, Greifer usw. wechseln.
Da die SSQA-Mechanismen eine universelle Größe und Form haben, sollten viele Modifikationen und Upgrades, die auf einer Plattform durchgeführt werden, mit nur wenigen kleinen Anpassungen auf fast jedem Traktor funktionieren. Dieses Projekt von Chris war relativ einfach und machte Spaß, während es gleichzeitig einen großen Vorteil bei der Verwendung mit seinem Traktor hatte. Er verwendet unseren Linearantrieb seit einigen Wochen, und es macht das Wechseln von Schaufeln auf Palettengabeln, Greifer usw. zum Kinderspiel, wie im folgenden Video zu sehen ist!
Einen Aktuator auswählen
Bei der Auswahl eines Aktuators suchte Chris nach einer kompakten und sauber aussehenden Lösung, die eine gute Geschwindigkeit hatte. Er benötigte auch den richtigen Aktuator in der passenden Länge, um seinen dimensionalen und Hublängenanforderungen gerecht zu werden.
Am Ende wählte Chris Bolich den PA-06-8-180 wasserdichten elektrischen Linearantrieb anstelle der traditionelleren Aktuatoren mit seitlich montiertem Motor. Dies liegt daran, dass die verlängerte Länge des Rohrdesigns den saubersten und professionellsten "OEM-Look" erzeugte, während es perfekt zu seinen dimensionalen Anforderungen mit dem 8" Hublänge passte. Chris malte den Aktuator dann orange für eine fabrikähnliche Installation.
Die zusätzliche wasserdichte IP67M Schutzart war ebenfalls ein großer Vorteil, da der PA-06-Aktuator in einer Außenumgebung eingesetzt wird, während er Wasser ausgesetzt ist. Der Aktuator wurde einfach an den BRK-06-Montagehaltern befestigt, indem sie auf die 1/4" Stahlplattenarme montiert wurden.
„Ich hatte einige Videos online von ähnlichen Projekten gesehen, aber sie waren sehr rudimentär, obwohl funktional. Die Verwendung Ihres PA-06 hat das Projekt auf die nächste Stufe gehoben!“ - Chris Bolich
Verdrahtung und Stromquelle
Der für das Projekt verwendete Controller war ein einfacher LED-Doppelpole-Doppelschalter KCD-W-BT von TWTADE mit Verriegelungsfunktion und wasserdichtem Schutz:
https://www.amazon.ca/TWTADE-Waterproof-Latching-Polarity-KCD4-203R-JT/dp/B08QMB8VJD?th=1
Hersteller: TWTADE
Teilenummer: KCD-W-BT
Die elektrische Energie wurde direkt von der Batterie des Traktors mit einer integrierten 10 A Sicherung bezogen. Die Verdrahtung war ein gängiges 14/2 Kabel mit Vinylbeschichtung, das Chris fest um einen Stab wickeln und im Ofen erhitzen konnte, um die gewickelte Form beizubehalten.
Dies sollte es ermöglichen, dass die Schaufel gekippt und gebogen werden kann, ohne das Kabel nach der Installation am Traktor einzuklemmen. Da der Doppelpole-Doppelschalter in der Lage war, den Stromverbrauch und den Betrieb des 2-Draht-Aktuators wie er ist zu bewältigen, waren keine zusätzlichen Relais erforderlich.

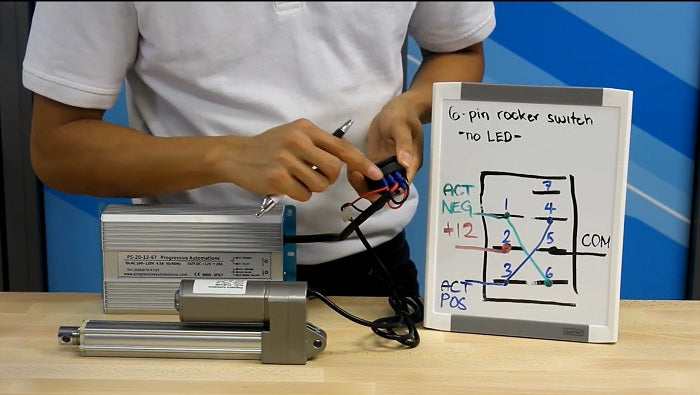

Das Verdrahtungsverfahren in diesem Projekt kann ähnlich wie in unserem Leitfaden zur Verdrahtung unserer DPDT Wippschalter zu einem Aktuator durchgeführt werden:
- Die oberen linken und unteren rechten Anschlüsse müssen mit der Masse der Stromquelle verbunden werden.
- Die oberen rechten und unteren linken Anschlüsse müssen mit dem +12V-Anschluss der Stromquelle verbunden werden.
- Die mittleren rechten und mittleren linken Anschlüsse müssen mit den 2 Eingängen des Aktuators verbunden werden.
Diese Art der Verdrahtung des Aktuatorschalters ermöglicht es dem Bediener, die Richtung des elektrischen Stromflusses, der in den Aktuator eintritt, zu ändern, um die Bewegungsrichtung zu ändern. Für ein physisches Beispiel eines Aktuatorverdrahtungskreises mit unseren Wippschaltern ist dieses Video ein großartiges Beispiel.
Entdecken Sie unsere Auswahl an Wippschaltern und Joysticks für elektrische Aktuatoren!
ZUSAMMENFASSUNG
Mit etwas Kreativität und den richtigen Materialien hat Chris’ Traktor jetzt motorisierte Schnellverschlussvorrichtungen für den Frontlader. Wir hoffen, dass Sie dies genauso interessant fanden wie wir, insbesondere wenn Sie nach neuen Ideen suchen, um Ihre Traktoren aufzurüsten!
Vielen Dank, Chris Bolich, dass Sie Ihr Projekt geteilt haben! Wir hoffen, dass Ihre Schnellverschlussvorrichtungen für den Frontlader Ihres Traktors Ihnen weiterhin gute Dienste leisten!
