Verstellbare Betten gehören zu den gefragtesten Bettlösungen auf dem Markt, da sie die Flexibilität bieten, sich an viele verschiedene Konfigurationen anzupassen, um den Komfort zu maximieren, Gesundheitsvorteile und Vielseitigkeit. Als sie ihren Ford Transit in einen Camper umwandelten, wussten Ashleigh & Zach, dass sie die gleichen Vorteile wie bei verstellbaren Betten beibehalten wollten, um zu ermöglichen, dass sich die Kopf- und Fußteile separat heben. Das war etwas, das sie bei niemandem sonst in einem Van gesehen hatten, und erforderte, dass sie einen verstellbaren Rahmen von Grund auf neu bauen. Es bedeutete auch, dass ihre Bettplattform anders konstruiert werden musste als die meisten. Dieser Artikel wird behandeln, wie Ashleigh & Zach ihre eigenen DIY verstellbaren Betten für das Van-Leben!
Den Bettrahmen bauen
Ashleigh & Zach ließen sich von einem anderen Van Life Instagram-Konto @engineerswhovanlife inspirieren, das 80/20 extrudiertes Aluminium verwendete, um ihren Bettrahmen zu bauen. Nachdem sie ihr Design studiert hatten, fügten Ashleigh & Zach zusätzliches extrudiertes Aluminium hinzu, um die linearen Aktuatoren zu unterstützen, die ihr Bett verstellen.
Der Bettrahmen wurde zuerst außerhalb des Vans zusammengebaut, bevor weitere Anpassungen vorgenommen wurden, um die linearen Aktuatoren unterzubringen. Ihr Bettrahmen bestand aus 80/20 Aluminiumträgern, die die gesamte Breite des Vans überspannten, an beiden Wänden befestigt waren und die Oberfläche boten, auf der die Bettplattform ruhen würde. Er beinhaltete auch ein unteres Niveau, auf dem elektrische lineare Aktuatoren montiert werden konnten.
Die Bettplattform konstruieren

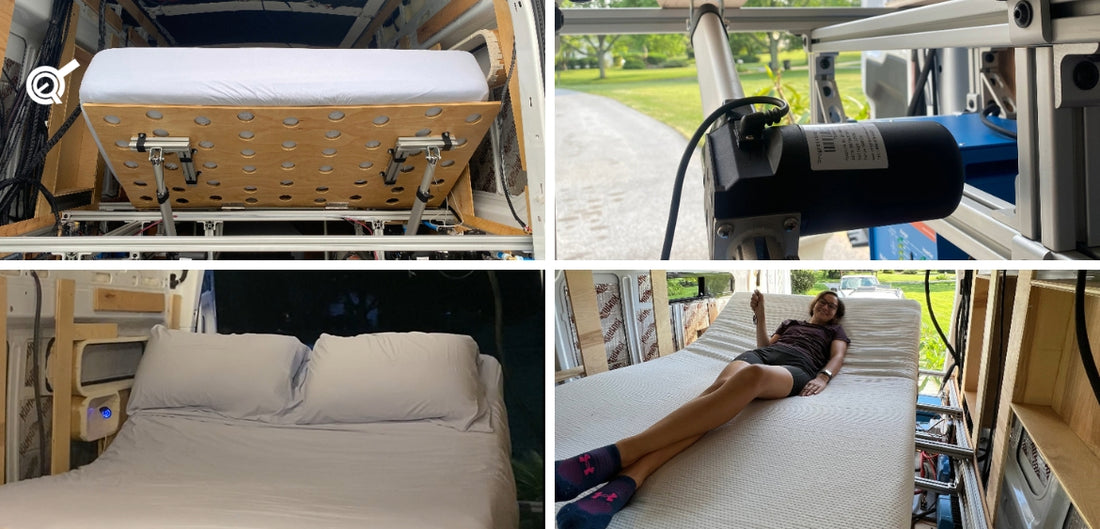

Der nächste Schritt bestand darin, herauszufinden, wie man eine Bettplattform baut, die sich an den richtigen Stellen zusammenfalten würde. Nachdem sie die Maße der Unterseite ihres alten Bettgestells genommen hatten, entwarfen Ashleigh & Zach ihre eigene verstellbare Bettplattform von Grund auf neu. Ihre Holz-Bettplattform bestand aus 4 separaten Stücke 1/2" Birken-Sperrholz.
Das 1ste Stück bewegt sich, um den Kopf anzupassen, das 2te Stück wird am Rahmen montiert, um als Anker zu dienen, und die beiden unteren bewegen sich, um die Höhe an ihren Knien anzupassen. Mit Hilfe von Scharnieren wurden die vier Teile verbunden, um einen vollständigen Bewegungsbereich zu gewährleisten, den die Aktuatoren bereitstellen konnten. Nachdem das Sperrholz auf die richtige Größe zugeschnitten wurde, wurde eine Lochsäge verwendet, um Belüftungsöffnungen zu schneiden. Die gesamte Holzplattform wurde später mit Polyurethan beschichtet, um zusätzlichen Schutz zu bieten.
Einen Aktuator wählen
Wenn mehrere Aktuatoren synchron bewegt werden müssen, empfehlen wir Aktuatoren mit Hall-Effekt-Sensoren. Dies liegt daran, dass sie Hall-Effekt-Rückmeldungen haben, die an eine Steuerbox gesendet werden, die dann die notwendigen Korrekturen vornehmen kann, wenn eine Seite mit einer anderen Geschwindigkeit fährt. Unterschiedliche Geschwindigkeiten können manchmal durch eine leicht ungleiche Gewichtsverteilung oder die Geschwindigkeitstoleranz der Gleichstrommotoren (+/- 10%) in den Aktuatoren entstehen.
Nachdem sie den Kundenservice kontaktiert hatten, konnte unser Team Ashleigh & Zach bei der Auswahl von 4x PA-04-10-400-HS Hall-Effekt-Sensor-Aktuatoren und 2x PA-40 Steuerboxen helfen. Der Betrieb mit 12 VDC gewährleistete die zukünftige Kompatibilität mit der 12 VDC-Stromquelle ihres Vans, während die Nennkraft von 400 lbs jedes Aktuators ihnen viel Hebekapazität bot. Sie genossen die Leistung und Zuverlässigkeit unserer linearen Aktuatoren, da sie ihnen Vertrauen gab, ihren Traum zu verwirklichen. Mit einem Knopfdruck würden die PA-40 kabellosen Fernbedienungen es ihnen ermöglichen, den Kopf, die Füße oder beide Teile ihres verstellbaren Bettes anzuheben.
Die Aktuatoren montieren
Im Kopfbereich des Bettes wurden die hinteren Montagebohrungen für die PA-04 HS Aktuatoren am unteren Niveau des Rahmens mit roll-in T-Nüssen und Schrauben montiert, während die vorderen Montagebohrungen mit der Plattform verbunden waren. L-förmige 80/20 Halterungen wurden hergestellt und mit der Bettplattform unter Verwendung unserer BRK-02 Montagehalterungen verbunden. Dann wurden die Aktuatoren mit diesen L-Halterungen durch T-Nüsse montiert.
Für den Fußbereich des Bettes wurde die Montage vertikal anstelle von schräg aufgrund von Platzbeschränkungen durchgeführt. In ihrer maximalen Ausdehnung hätten die Aktuatoren den Bewegungsbereich der Scharniere überschreiten können, wenn das ursprüngliche Design verwendet worden wäre, also mussten sie sich drehen! Dazu befestigten sie die Aktuatoren vertikal an der Unterseite des Bettes und ließen sie hängen. Dann maßen sie den Abstand zwischen der Unterseite der Aktuatoren und dem Boden und konstruierten Holzboxen mit 1/2" Birken-Sperrholz, um die Fußaktuatoren zu montieren.
Stromquelle und Steuerbox anschließen
Nach der Montage mussten die Aktuatoren mit elektrischer Energie verbunden werden. Der Van hat einen 12V 540 Ah Batteriebank, sodass die beiden Steuerboxen an den 12V Sicherungskasten des Vans angeschlossen wurden. Bei dem ersten Testversuch wurde eine nicht passende Sicherung verwendet, die die Steuerbox durchbrannte. Diese Steuerbox wurde schließlich ersetzt und auf eine 40A Sicherung im Sicherungskasten sowie ihre Inline 30A Sicherung verschoben, nach der alles perfekt lief!
Testen und Fehlersuche
Nachdem alles eingerichtet war, war es Zeit, die Plattform zu testen. Die Tests begannen mit nur einer Matratze, dann wurde eine Person hinzugefügt, dann eine weitere. Ashleigh & Zach bewegten sich, um sicherzustellen, dass es strukturell solide war, und fanden einige Bereiche, die einer Fehlersuche bedurften:
- Holzschrauben gegen Schrauben getauscht: Als die L-förmigen Halterungen zum ersten Mal an der Bettplattform befestigt wurden, wurden Holzschrauben verwendet, um sie zu sichern. Diese rissen heraus, als sie es zum ersten Mal versuchten, sich darauf zu legen - Um dies zu beheben, bohrten sie einfach Löcher durch das Sperrholz und ersetzten die Schrauben durch 1/4-20 Schrauben und fügten einige zusätzliche Schrauben zur Sicherheit hinzu. Dann wurde Silikon II verwendet, um die Köpfe der Schrauben, die die Matratze berühren, abzudecken, um Risse zu verhindern.
- Die Kopfstütze verstärkt: Die Plattform bog sich ein wenig am Kopf, als sie dem Gewicht von Ashleigh & Zach zusammen mit der Matratze ausgesetzt war. Um zusätzlichen Halt zu bieten, ersetzten sie 2 Stücke 80/20, die jeweils ihren eigenen Aktuator unterstützten, durch ein längeres 45,5" Stück 80/20, das beide Aktuatoren verbindet und die gesamte Breite der Plattform überspannt. Dies hat verhindert, dass sich weiter biegt.
Dieses Projekt eines verstellbaren Bettes war bisher der einzigartigste Teil von Ashleigh & Zach’s Van und sie sind begeistert von dem Ergebnis! Jetzt, da sie ein paar Nächte in dem verstellbaren Bett geschlafen haben, können sie offiziell sagen, dass sich die ganze zusätzliche Arbeit, Zeit und Geld zu 100% gelohnt hat!
ZUSAMMENFASSUNG
Wir hoffen, dass Sie diesen Artikel ebenso interessant fanden wie wir, insbesondere wenn Sie nach Ideen suchen, um Ihr eigenes DIY verstellbares Bett für Wohnmobile zu machen!
Vielen Dank, Ashleigh & Zach, dass Sie Ihr Projekt geteilt haben! Wir hoffen, dass Ihr verstellbares Bett Ihnen auch in den kommenden Jahren viele erholsame Nächte beschert!
