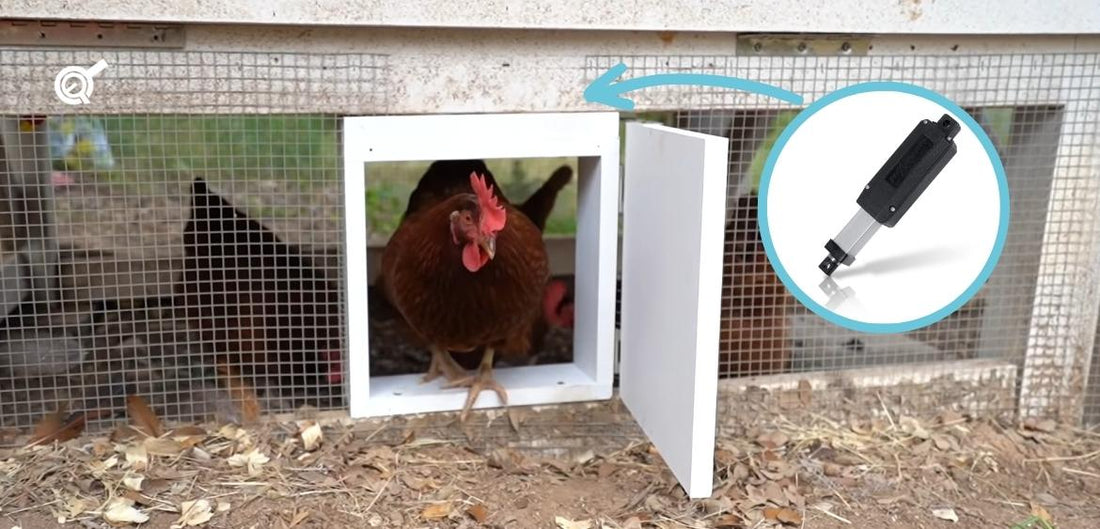

Hühner zu halten und jeden Tag Zugang zu frischen Eiern zu haben, ist wirklich lohnend; jedoch gibt es einige Herausforderungen, die damit verbunden sind, jeden Tag ein Auge auf die Hühner und den Stall zu haben. Obwohl die Hühner jeden Abend von selbst in ihren Stall gehen, erfordern manuelle Stalltüren, dass die Benutzer jeden Morgen und jeden Abend daran denken, sie zu schließen und zu öffnen. Stolz gesponsert von Progressive Automations, werden wir behandeln, wie April Wilkerson ihre eigene DIY automatische Hühnerstalltür herstellen konnte!
Schritt 1: Die Türteile herstellen
Der Bau beginnt mit der Herstellung der Tür- und Rahmenstücke aus Holz und deren Zuschnitt. Je nach Größe Ihres Hühnerstalls müssen die Schnitte entsprechend der benötigten Größe der Hühnerstalltür angepasst werden. Für dieses Projekt verwendet April einige Resthölzer aus ihrer Werkstatt und schneidet sie auf die passende Größe.
Schritt 2: Die Holzstücke streichen
Sobald die Teile bereit sind, ist der nächste Schritt, ihnen einige gute Farbschichten zu geben. Da alle Komponenten dieser DIY automatischen Hühnerstalltür unter dem Stall selbst und dann auch unter der Nistbox verborgen sein werden, wird April sich nicht allzu sehr um die Verwendung von unbehandeltem Holz für dieses Projekt sorgen. Diese Holzstücke werden dann so lange stehen gelassen, bis die Farbe für den nächsten Schritt trocken ist.
Schritt 3: Die Tür und die Scharniere anbringen
Beim Anbringen der DIY Hühnerstalltür verwendet April eine Bohrmaschine, um die Holzstücke mit Schrauben zusammenzusichern. Sobald die Teile die Form einer Box annehmen, befestigt April zwei Scharniere an der Tür, damit sie sich öffnen und schließen kann.
Schritt 4: Einen Antrieb wählen

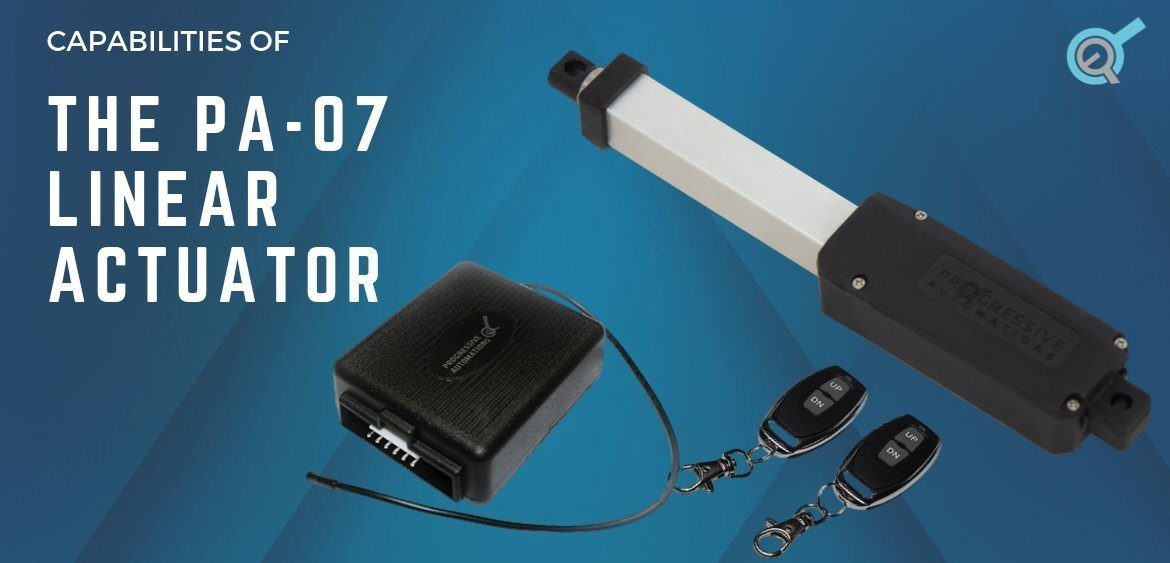

Ein elektrischer Linearantrieb war erforderlich, um diese DIY automatische Hühnerstalltür zu betreiben; jedoch muss das bevorzugte Modell kompakt sein, um in die kleinere Größe zu passen, die für die elektrische Tür geplant ist. April wählte unseren PA-07-4-5 Mikro-Linearantrieb, da er die perfekte Größe für die gegebenen Platzbeschränkungen hatte und gleichzeitig genügend Kraft und Geschwindigkeit für den Betrieb der elektrischen Tür bot. Dies sind auch einige der Hauptgründe, warum der Mikro-Linearantrieb PA-07 in anderen Kundenprojekten beliebt ist. Mit einer großen Auswahl an elektrischen Linearantrieben und Zubehör zur Auswahl, empfiehlt April Progressive Automations jedem, der großartigen Kundenservice und Qualitätsprodukte benötigt.
Schritt 5: Installation des Antriebs und des L-Winkels
Für die Installation des elektrischen Linearantriebs fügte April oben weitere bemalte Holzstücke hinzu, um einen Platz für den Antrieb zu schaffen. Ein L-Winkel wird an der Oberseite der DIY Hühnerstalltür befestigt, bevor das vordere Montageschraubenloch des Antriebs mit dem anderen Ende des L-Winkels gesichert wird. Während dieser Installation muss der Antrieb vollständig ausgefahren sein, um die elektrische Tür in geschlossener Position zu halten.
Schritt 6: Das System testen
Beim Testen des Systems verwendet April einen Transformator, um ihm vorübergehend elektrische Energie zu geben. Wenn Sie ein Klicken hören, aber keine Aktion sehen, kehren Sie einfach die Verbindungen zwischen den beiden Drähten des Antriebs um, und Sie sollten sehen, dass es perfekt funktioniert. April schließt dann die Tür fest, da dies die Position ist, die festgelegt werden muss, wenn der Antrieb vollständig ausgefahren ist. Es ist entscheidend, den Antrieb ganz nach vorne zu bewegen und Druck auf die Halterung auszuüben, damit diese Tür vollständig geschlossen bleibt, bevor ein Schraube zur Sicherung des hinteren Montageschraubenlochs des Antriebs gebohrt wird.
Schritt 7: Verkabelung der elektronischen Komponenten
Sobald alle Tests erfolgreich sind, müssen die elektronischen Komponenten miteinander verkabelt werden, um den automatischen Betrieb der elektrischen Tür den ganzen Tag über zu ermöglichen. Für das Verkabelungsdiagramm schauen Sie sich den vollständigen Projektplan von April an. Unser AC-27-10-12 Relais wird verwendet, um die Umkehrung der Polarität für das Ausfahren und Einziehen des Linearantriebs zu ermöglichen. Das Signal, das die Spulen des Relais aktiviert, stammt von einer Fotozelle, sodass die Tür sich öffnet, wann immer die Sonne aufgeht, und sich schließt, wenn die Sonne untergeht.
Schritt 8: Die endgültige Einrichtung integrieren
Der letzte Schritt besteht darin, die automatische Tür am Hühnerstall zu installieren. April platziert alle ihre wichtigen elektronischen Komponenten unter dem Hühnerstall, um sie vor dem Regen zu schützen. In dieser endgültigen Einrichtung wird ein Solarpanel verwendet, um eine Batterie aufzuladen, die dann den Rest der DIY automatischen Hühnerstalltür mit Strom versorgt. Ein Sicherung wird ebenfalls zwischen der Batterie und dem Antrieb für zusätzliche elektrische Sicherheit hinzugefügt. Um Platz für die automatische Tür zu schaffen, schneidet April in den Draht ihres Hühnerstalls und fügt zwei Pfosten hinzu. Dann schiebt sie die Tür an ihren Platz und sichert sie mit einigen Schrauben. Damit die Fotozelle funktioniert, platziert April sie höher im Hühnerstall und nach Westen gerichtet, um das Abendlicht einzufangen. Die Hühner beginnen bei Einbruch der Dunkelheit nach Hause zu gehen, und die Tür bleibt bis kurz danach offen.
Jetzt, da die DIY automatische Hühnerstalltür fertiggestellt ist, können wir das vollständige Video davon in Aktion zusammen mit dem Bauprozess ansehen!
Der neue und verbesserte PA-MC1 Mikroantrieb (PA-07 Upgrade) ist das aktuelle Modell, das wir mit einer Vielzahl zusätzlicher Vorteile anbieten. Für einen Vergleich schauen Sie sich die Tabellen unten an und upgraden Sie mit Vertrauen!
|
|
PA-MC1 |
PA-07 |
|
Bohr-zu-Bohr Länge |
2.76" |
3.25" |
|
Dynamische Lastoptionen |
8, 11, 17, 39 lbs |
5 lbs |
|
Höchste Last |
39 lbs |
5 lbs |
|
Schnellste Geschwindigkeit |
1.18"/sec |
0.55"/sec |
|
Hublängenoptionen |
0.5" bis 8" |
0.5" bis 12" |
ZUSAMMENFASSUNG
Indem sie den Bauprozess befolgt und die richtigen Materialien verwendet, hat April jetzt ihre eigene Hühnerstalltür. Wir hoffen, dass Sie dies genauso interessant fanden wie wir, insbesondere wenn Sie darüber nachgedacht haben, Ihre eigene DIY automatische Hühnerstalltür zu bauen!
Um mehr Projekte von April Wilkerson zu sehen, besuchen Sie gerne ihren Youtube-Kanal!
Vielen Dank, April, dass du dein Projekt geteilt hast! Wir hoffen, dass deine DIY automatische Hühnerstalltür dir weiterhin gute Dienste leistet!
