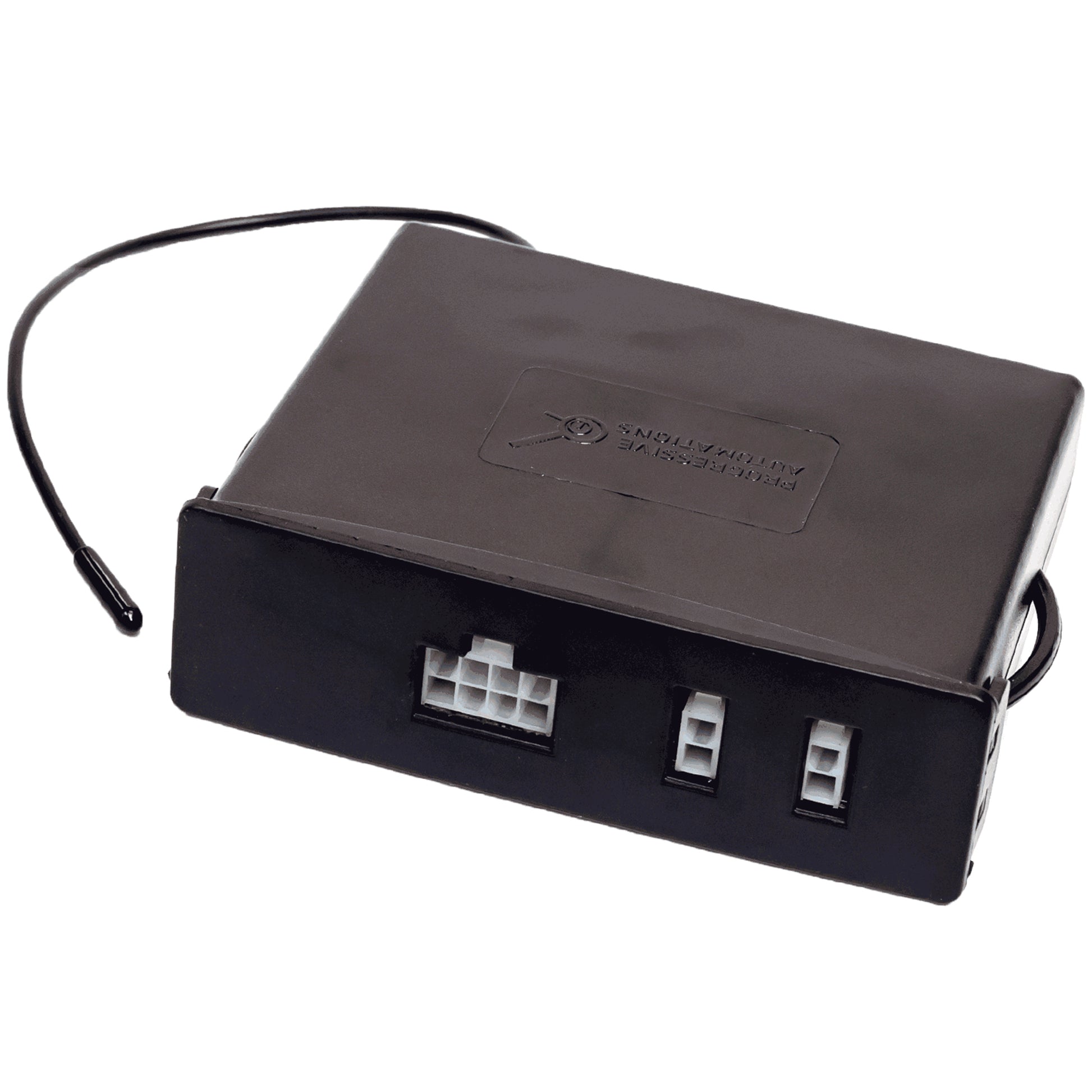

  • 12-V-DC-Steuerbox – 2 Kanäle – 30 A – Einzelsteuerung – Funkfernbedienung
  • 12-V-DC-Steuerbox – 2 Kanäle – 30 A – Einzelsteuerung – Funkfernbedienung
  • 12-V-DC-Steuerbox – 2 Kanäle – 30 A – Einzelsteuerung – Funkfernbedienung
  • 12-V-DC-Steuerbox – 2 Kanäle – 30 A – Einzelsteuerung – Funkfernbedienung

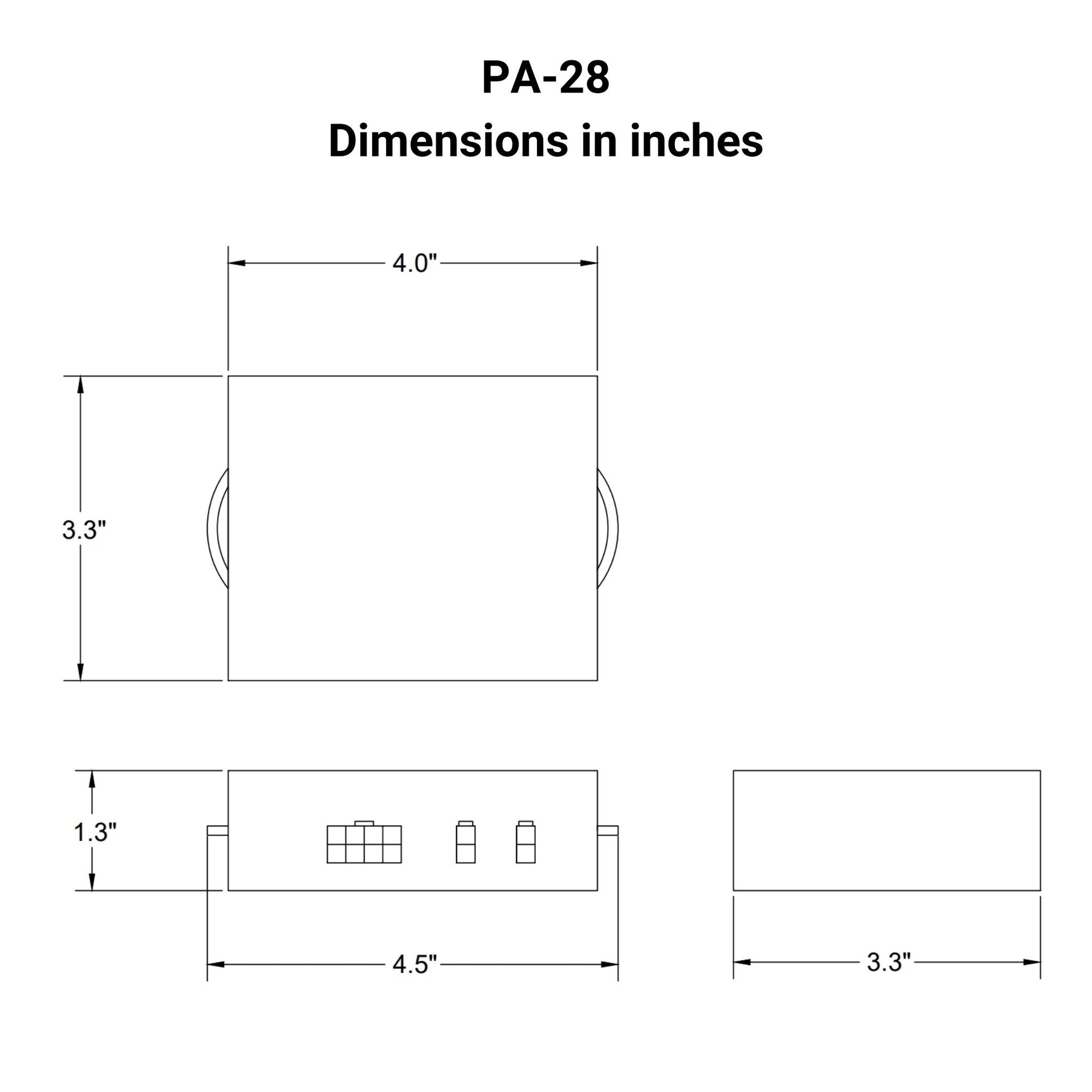

  • 12-V-Gleichstrom-Steuerbox – 2 Kanäle – 30 A – Einzelsteuerung – Kabellose Fernbedienung – Abmessungen in Zoll

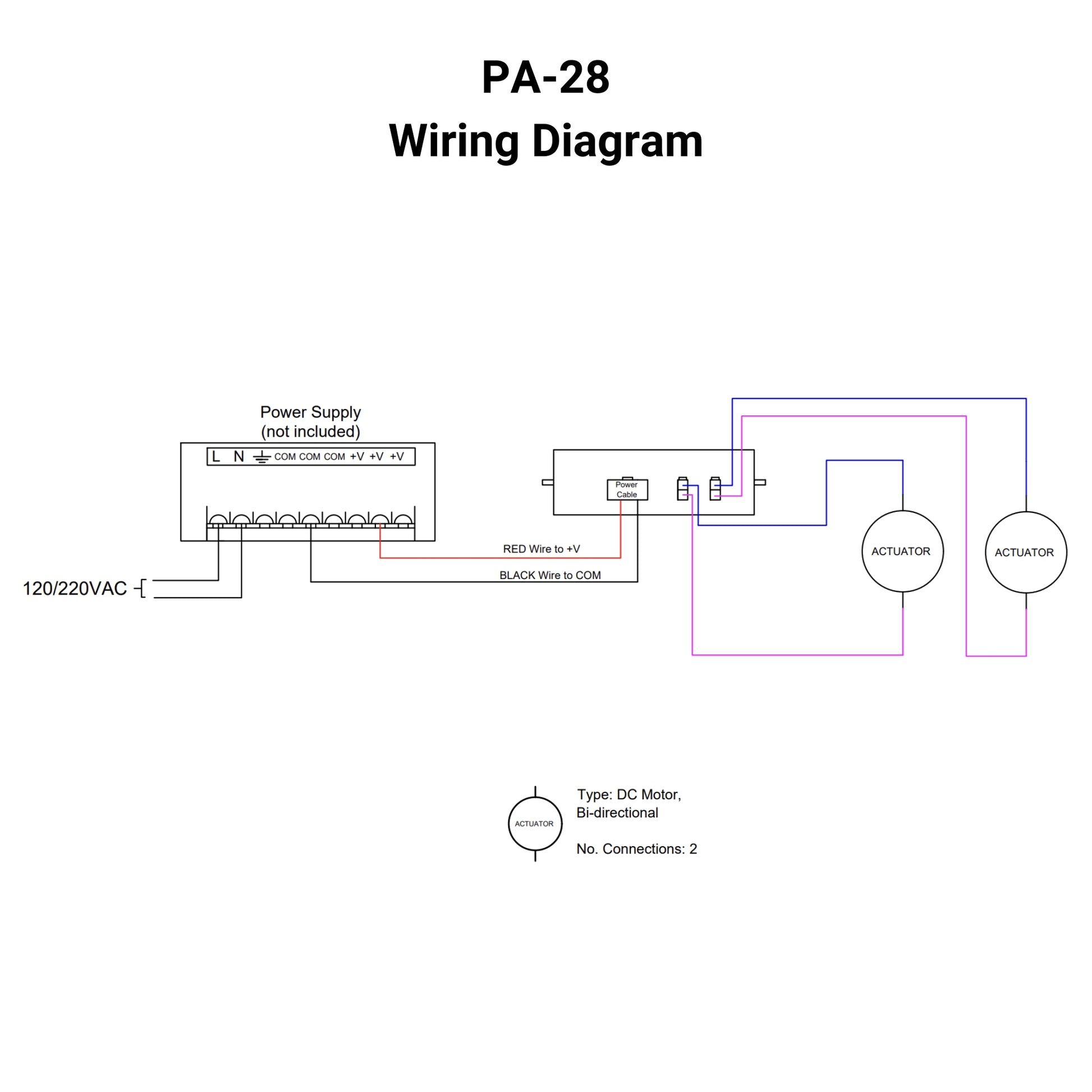

  • 12-V-DC-Steuerbox – 2 Kanäle – 30 A – Einzelsteuerung – Verdrahtungsplan für drahtlose Fernbedienung

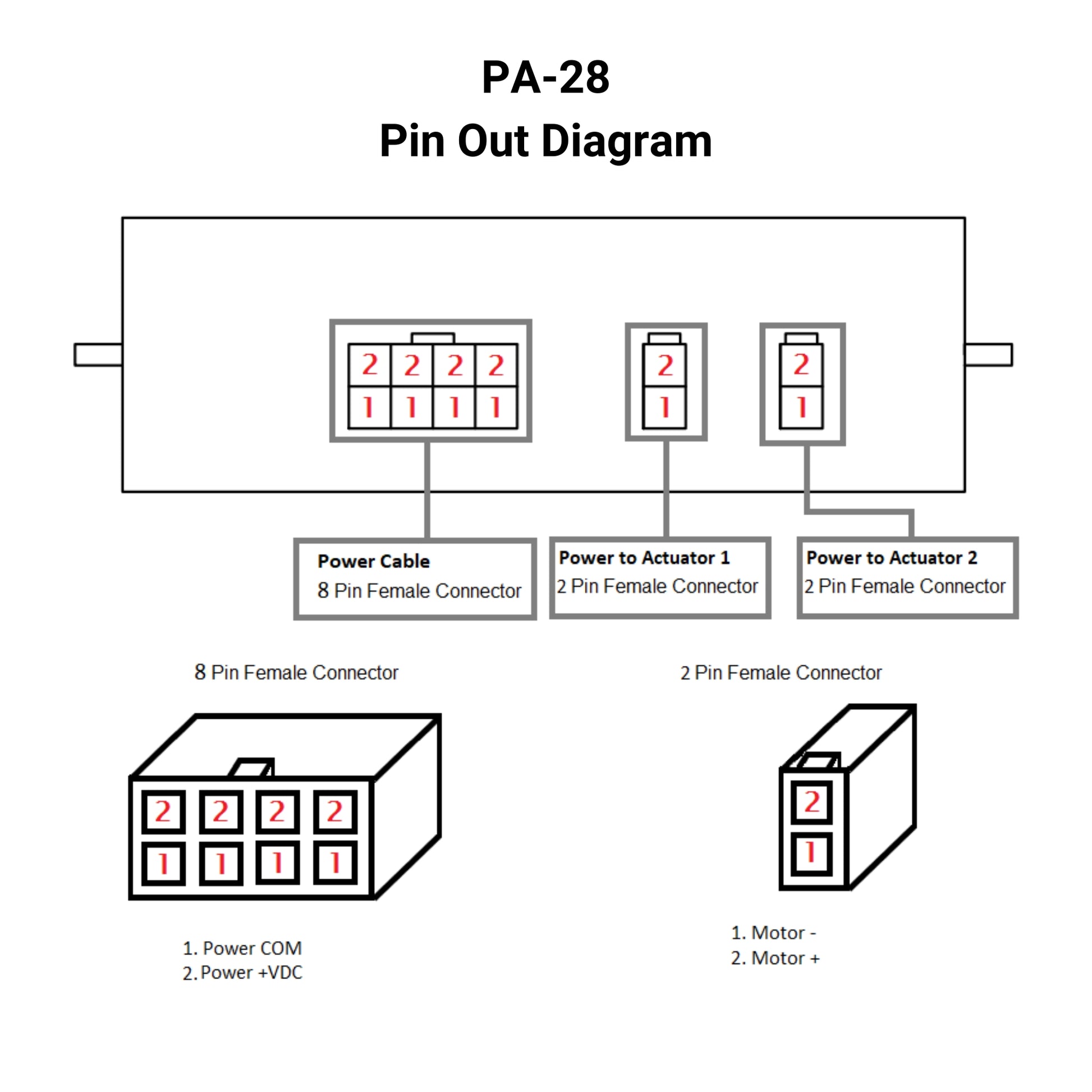

  • 12-V-DC-Steuerbox – 2 Kanäle – 30 A – Einzelsteuerung – Pinbelegung für Funkfernbedienung
1 7

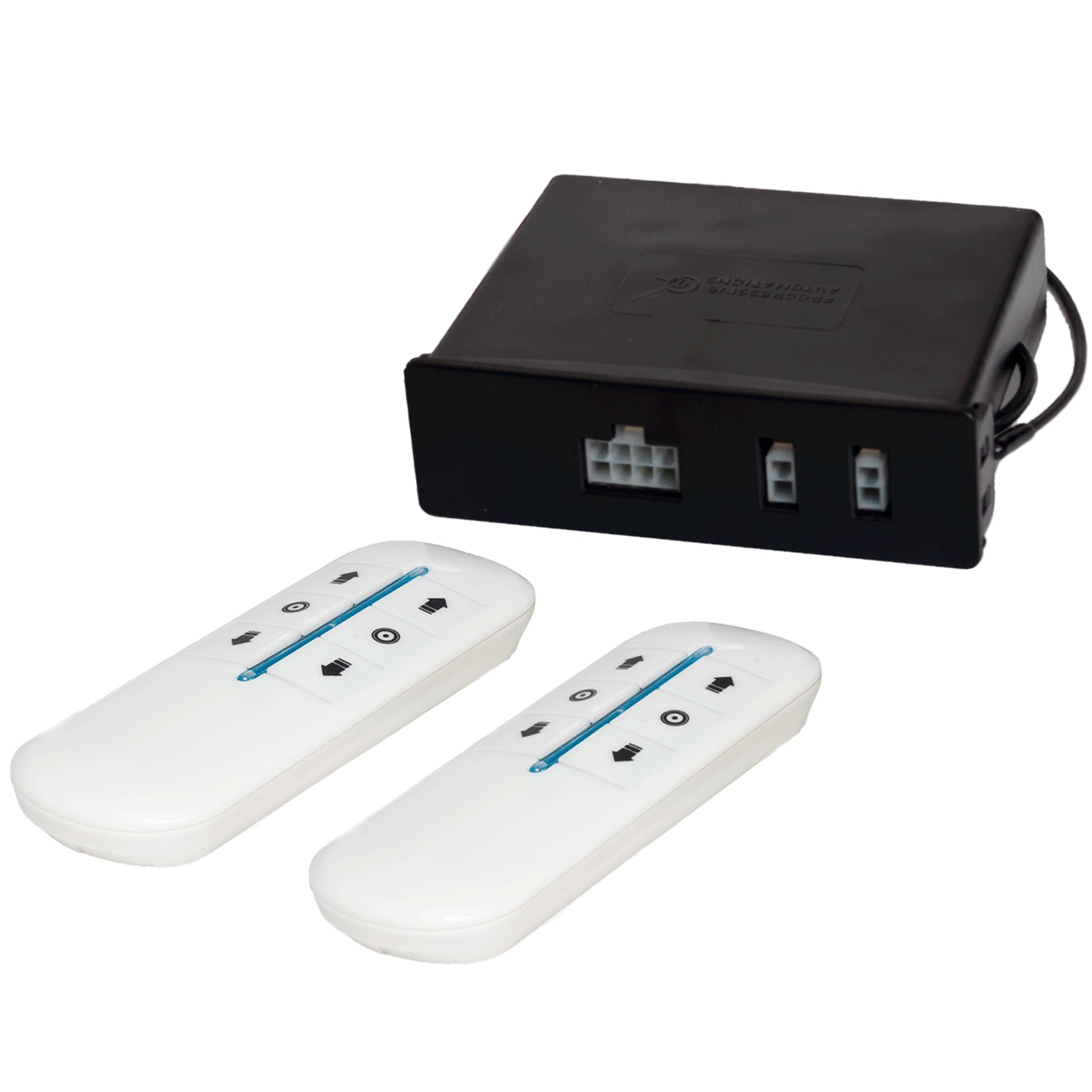

12 V DC Control Box - 2 Channel - 30A - Individual Control - Wireless Remote

12 V DC Control Box - 2 Channel - 30A - Individual Control - Wireless Remote

Modell: PA-28

Wenig auf Lager
Versand innerhalb von 24 Stunden
Mengenrabatt
1-6 Einheiten $116.99 USD
7-9 Einheiten $111.99 USD
10-19 Einheiten $105.99 USD
20+ Einheiten $93.99 USD
50+ Angebot anfordern
$116.99 USD
$155.99 USD $116.99 USD
Angebot Ausverkauft
  • Linearantrieb-Rechner
  • Kostenlosen Leitfaden für Linearantriebe erhalten
  • Ersatztabelle
Alle Details ansehen
Beschreibung
PA-28 Spezifikationen

The PA-28 dual channel control box allows for full individual control of linear actuators. Using the RF remote provided, users have the ability to extend, stop, and retract their actuators from up to 30-50 feet away (open air). The control box has both momentary and non-momentary capabilities as well as an in-line fuse to protect against short circuits.

Using the included wire harness, connect the linear actuators to the control box. Apply 12VDC across the power wires and the system is now ready to use. It is important to ensure that the power supply has a sufficient amperage rating to control the linear actuators. The PA-28 is designed to handle a maximum of 15A per channel.

Please see the PA-28 Data Sheet for information about controls, wiring, and troubleshooting.

* Individual control of linear actuators at 12 V DC.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-28 Compatibility Chart
Übersicht
PA-28 Spezifikationen

The PA-28 dual channel control box allows for full individual control of linear actuators. Using the RF remote provided, users have the ability to extend, stop, and retract their actuators from up to 30-50 feet away (open air). The control box has both momentary and non-momentary capabilities as well as an in-line fuse to protect against short circuits.

Using the included wire harness, connect the linear actuators to the control box. Apply 12VDC across the power wires and the system is now ready to use. It is important to ensure that the power supply has a sufficient amperage rating to control the linear actuators. The PA-28 is designed to handle a maximum of 15A per channel.

Please see the PA-28 Data Sheet for information about controls, wiring, and troubleshooting.

* Individual control of linear actuators at 12 V DC.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-28 Compatibility Chart
Produktspezifikationen
Control Ability:
2 Aktuatoren einzeln (weitere Aktuatoren können hinzugefügt werden)
Input Voltage:
12 V DC
Unit Weight:
1.05 lbs
Output Power:
12 V DC
Current:
15 Ampere (jeder Kanal)

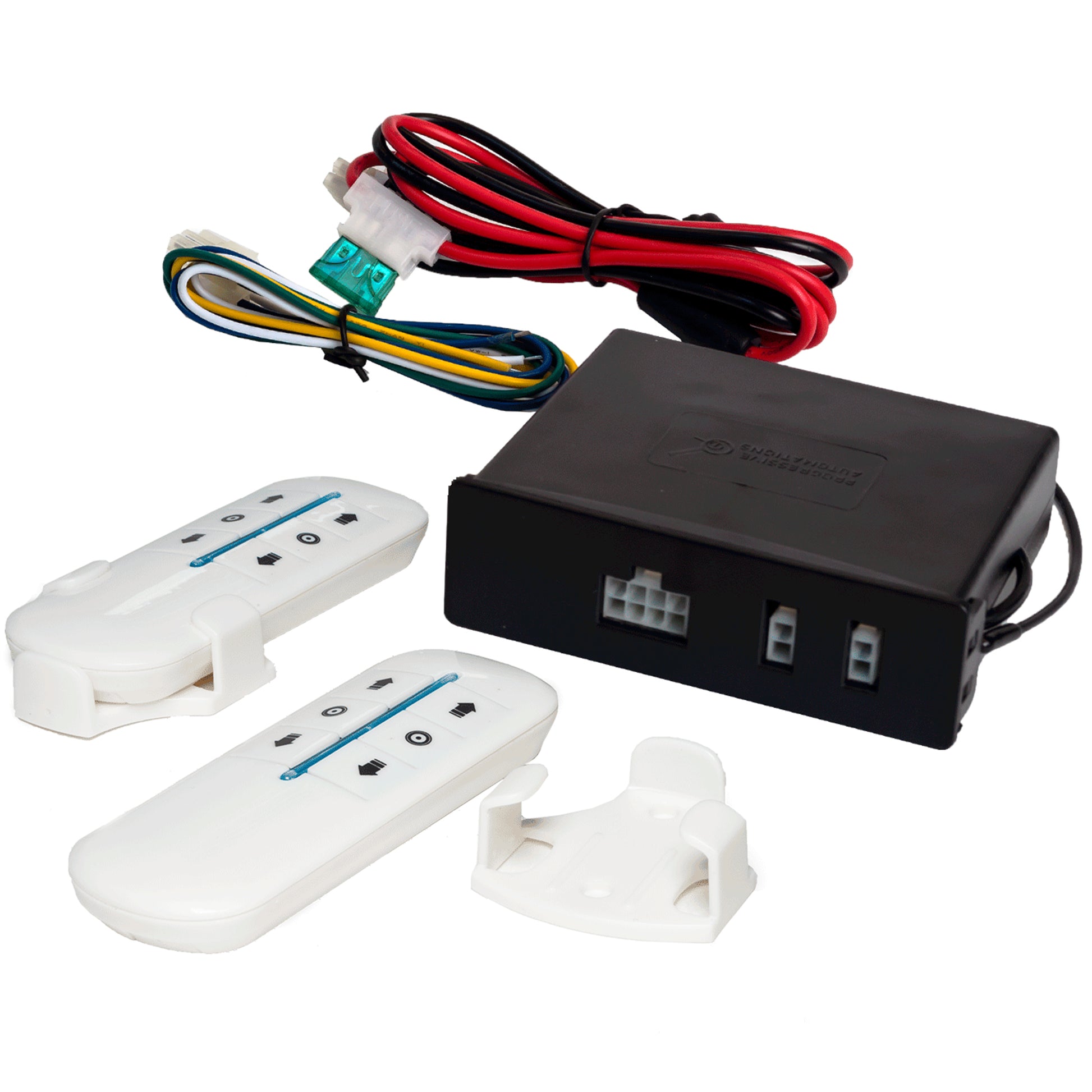

Kit Includes:

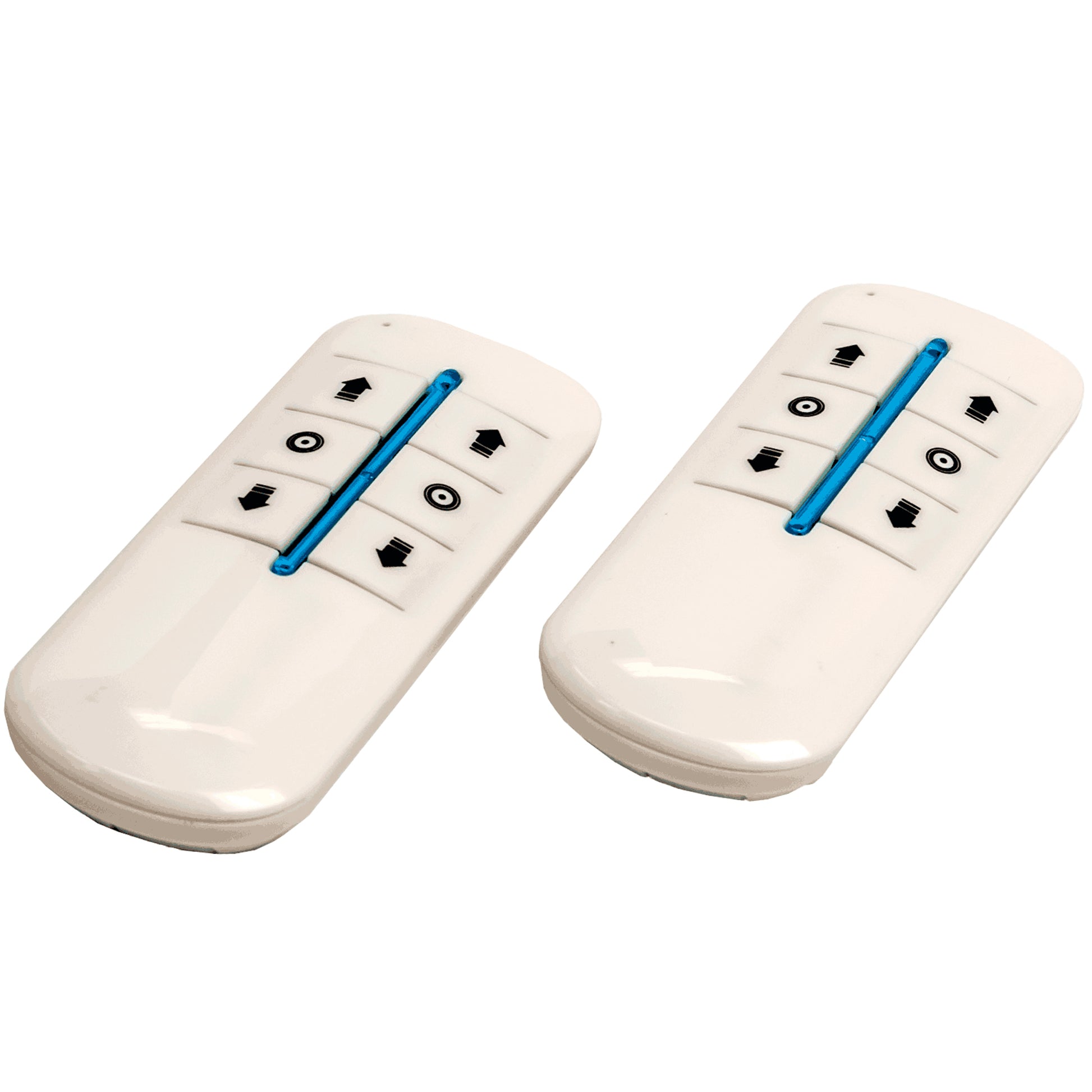

2 Handfernbedienungen, 1 Steuerbox, Fernbatterien
Remote Functions:
hoch, runter, pause (sowohl momentane als auch nicht-momentane)
Size:
4,5" x 1,3" x 3,3"
AC Power Option:
mit AC-15, PS-13-12, PS-20-12, PS-20-12-67, PS-40-12
Warranty:
18 Monate
Steuerbox-Kompatibilität
Technische Informationen

Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!

Qualität, der Sie vertrauen können – Mehr erfahren

Datenblätter

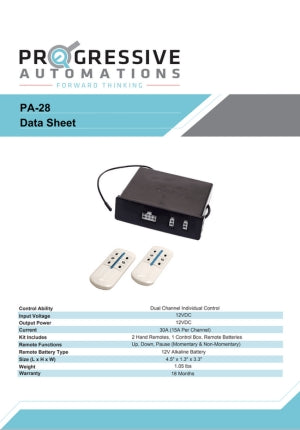

PA-28 Datenblatt
PA-28 Datenblatt

Datenblatt für PA-28

View
Wissensdatenbank
Videos & Artikel
Videos
Verwandte Blogartikel:

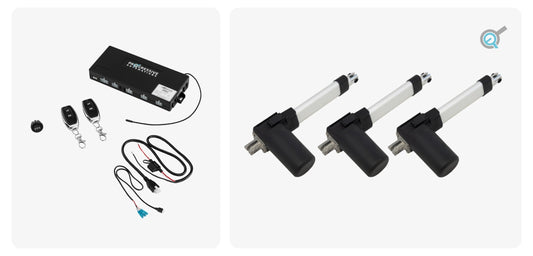

Neues PA-41-Steuerungssystem: Ansteuerung mehrerer Linearantriebe

Neues PA-41 Steuerungssystem: Steuerung mehrerer linearer Aktuatoren

Nathan Bong

Viele Anwendungen, die mit elektromechanischen Systemen arbeiten, benötigen ein einzelnes Steueru...

Mehr erfahren
Foto von Relais zur Ansteuerung eines Hochstromaktuators mit Niedrigstrom-Steuerbox

Relais zur Steuerung des Hochstromantriebs mit Steuerbox für Niedrigstrom

Guest Writer

Haben Sie jemals eine Situation erlebt, in der Sie einen Hochstromaktuator mit einer Niedrigstrom...

Mehr erfahren
5 DIY-Projekte mit Linearantrieben

DIY-Designs zur Automatisierung Ihres Zuhauses

Zuriel Gonzalez

Linearantriebe haben die Art und Weise, wie sich Dinge um uns herum bewegen, völlig revolutionier...

Mehr erfahren
FAQ
Wie funktioniert die Einzelsteuerung mit dem PA-28, und welche Vorteile bietet sie gegenüber synchronisierten oder parallelen Steuerungskonfigurationen?

Der PA-28 gibt separate Signale pro Aktor aus, wodurch jeder Aktor eine unabhängige Bewegung ermöglicht. Dies ist ideal für Systeme, die keine synchronisierte Bewegung erfordern oder bei denen eine individuelle Aktorsteuerung notwendig ist.

Wie kann ich am PA-28-Controller zwischen Momentan- und Nicht-Momentan-Modus umschalten?

Um zwischen Moment- und Dauerbetrieb der Steuereinheit zu wechseln, ist ein Zugang zum Inneren des Gehäuses erforderlich. Sobald Sie Zugang haben, gehen Sie wie folgt vor:

Momentanmodus

  • Stellen Sie sicher, dass die Jumperbrücke S1 auf der Leiterplatte angeschlossen ist.
  • Halten Sie die Taste nach oben gedrückt, um den Aktuator auszufahren; lassen Sie sie los, um den Aktuator zu stoppen.
  • Zum Einfahren des Aktuators gedrückt halten, loslassen, um den Aktuator anzuhalten.

Nicht-Momentanmodus

  • Stellen Sie sicher, dass die Jumper S1 auf der Leiterplatte getrennt sind.
  • Drücken Sie die Taste „UP“, um den Aktuator auszufahren. Drücken Sie die Taste „UP“ erneut, um den Aktuator anzuhalten.
  • Drücken Sie nach unten, um den Aktuator einzufahren. Drücken Sie erneut nach unten, um den Aktuator anzuhalten.
  • Wird die Taste „AB“ gedrückt, während sich der Aktuator ausfährt, ändert er seine Richtung und beginnt sich wieder einzufahren.
Welche Funkreichweite hat die Fernbedienung und wie weise ich jedem Knopf einen bestimmten Aktorkanal zu?

Der PA-28 hat eine Funkreichweite von 9–15 Metern im Freien in Verbindung mit der Funkfernbedienung. Die Tasten werden automatisch den Kanälen zugewiesen, sobald eine Zweikanal-Fernbedienung erfolgreich gekoppelt wurde. Informationen zur Kopplung der Fernbedienung finden Sie im Abschnitt „Fernsynchronisation“.

  • Öffnen Sie die Steuereinheit und drücken Sie den weißen Knopf. Die blaue LED leuchtet auf.
  • Drücken Sie eine beliebige Taste auf der Fernbedienung, und die LED schaltet sich aus.
  • Die Fernbedienung ist nun in der Steuereinheit gespeichert.
  • An einer Steuereinheit können maximal zwei Fernbedienungen gespeichert werden.
Welche Arten von Linearantrieben sind mit dem PA-28 kompatibel und welche Verkabelung ist erforderlich?

Zu den Kompatibilitätsanforderungen für Aktuatoren des PA-28 gehören Modelle mit bürstenbehafteten Gleichstrommotoren, 12-V DC-Betrieb und einer Stromaufnahme von unter 15 A pro Kanal. Die Ausgangsanschlüsse sind mit 2-poligen Molex Mini-Fit Jr-Steckverbindern kompatibel, die bei vielen Aktuatoren zu finden sind, um eine einfache Plug-and-Play-Kompatibilität zu gewährleisten.

Welche Sicherheitsvorkehrungen sind im PA-28 eingebaut und wie kann ich Fehler beheben, wenn eine Sicherung durchbrennt oder ein Kanal nicht mehr funktioniert?

Der PA-28 verfügt über eine integrierte Sicherung zum Schutz vor Kurzschlüssen. Sollte ein Kanal ausfallen, prüfen Sie die Ausgangswerte und die Durchgängigkeit mit einem Multimeter auf eingeklemmte Kabel, Kurzschlüsse, durchgebrannte Sicherungen, verpolte Anschlüsse und unterdimensionierte Netzteile. Ersetzen Sie Sicherungen nur durch solche mit der angegebenen Nennleistung.
