Name: Mini-Linearantrieb - Optionale Rückmeldung
Brand: Progressive Automations
SKU: PA-14-1-35
Price: 119.99 USD
Availability: InStock

Rüsten Sie auf das neue Modell PA-01 auf – für verbesserte Leistung!

Improved quality and durability
Lower real-world noise and vibration
Maintains the same mounting size and length

Compare now and upgrade with confidence!

	PA-01	PA-14
Optionen für dynamische Last	16, 28, 56, 112, 169, 225 Pfund	35, 50, 75, 110, 150 Pfund
Höchste Last	225 Pfund	150 Pfund
Schnellste Geschwindigkeit	3,54"/sek	2,00"/sek
Schutzart	IP65	IP54
Optionen für Hublänge	1 Zoll bis 40 Zoll	1 Zoll bis 40 Zoll
Hall-Effekt-Rückmeldung	Optional	Nein

PA-01 ansehen Zur Kasse

Beschreibung

PA-14 Spezifikationen

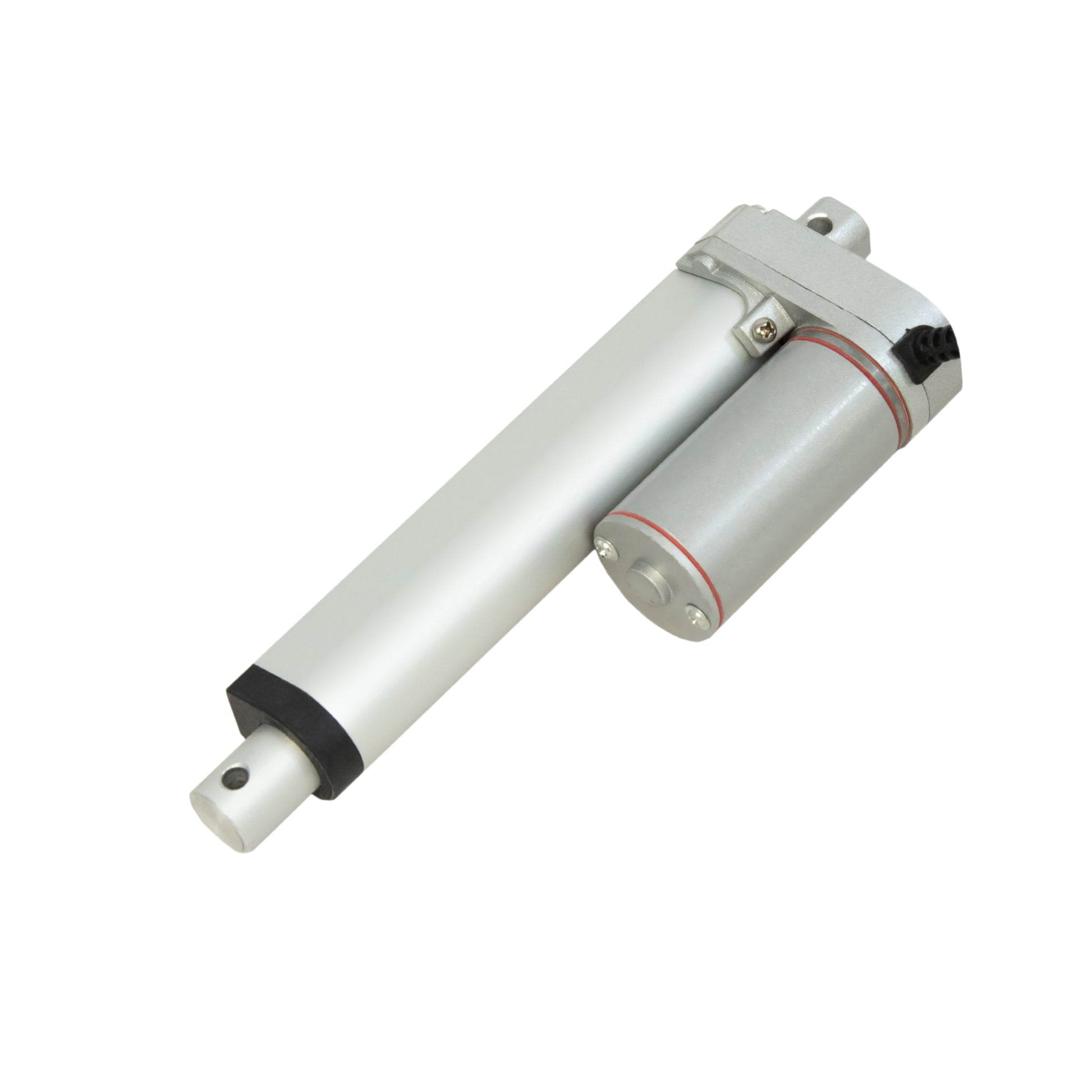

Der PA-14 Mini-Linearaktuator nutzt ein grundlegendes lineares Bewegungsdesign in einem kompakten Gehäuse. Der Niederstrom-Aktuator mit mittlerer Kraft ist ideal für Branchen wie Hausautomation, Automobil-, allgemeine Automatisierung, und Herstellung. Eine vollständige Liste der Spezifikationen, Anpassungsoptionen und Maßzeichnungen finden Sie in unserem PA-14-Datenblatt.

Vergleichstabelle für Linearantriebe

BEFESTIGUNGSMÖGLICHKEITEN:

Das BRK-14, BRK-01-U, BRK-21, und BRK-22 Halterungen, die für den Mini-Linearantrieb entwickelt wurden, ermöglichen einen einfachen Installationsvorgang. Weitere Informationen und Spezifikationen finden Sie auf unserer Produktseite für Halterungen.

STEUERUNGSSYSTEME:

Die geringe Stromaufnahme ermöglicht die Konnektivität mit den meisten unserer Steuerungssysteme. Weitere Informationen zu unseren Plug-n-Play-Steuerboxen und Entwicklungs-Mikrocontrollern finden Sie in unserer Steuerungssysteme Seite.

Weitere Linearantriebe entdecken Den richtigen Aktor finden

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

Kostenlosen Leitfaden für Linearantriebe erhalten

Übersicht

PA-14 Spezifikationen

Vergleichstabelle für Linearantriebe

BEFESTIGUNGSMÖGLICHKEITEN:

STEUERUNGSSYSTEME:

Weitere Linearantriebe entdecken Den richtigen Aktor finden

Individuelle Optionen

Kostenlosen Leitfaden für Linearantriebe erhalten

Kraft, Geschwindigkeit & Strom

Produktspezifikationen

Länge & Gewicht

Halterungs-Kompatibilität

Steuerbox-Kompatibilität

Artikelnummer	Unterkategorie	Kompatibilität mit Standard-Stellantrieb	Integrationsanforderungen
Artikelnummer PA-14	Unterkategorie Eingang 12 V DC	Kompatibilität mit Standard-Stellantrieb PA-25, PA-28, PA-30, PA-31, PA-33, PA-35, PA-CB1-4-12 V DC	Integrationsanforderungen Bitte achten Sie auf die Stromaufnahme und beziehen Sie sich auf das Produktdatenblatt jedes Modells für Angaben zu Spannung und Stromstärke. Für weitere Informationen können Sie sich gerne an unser Ingenieurteam wenden — wir helfen Ihnen gerne weiter.
SKU	Unterkategorie Eingang 24 V DC	Kompatibilität mit Standardaktuatoren PA-CB1-4-24 V DC	Integrationsanforderungen

Technische Informationen

Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!

Qualität, der Sie vertrauen können – Mehr erfahren

Datenblätter

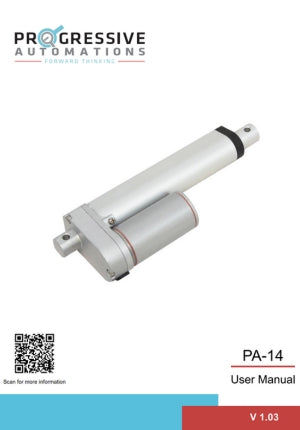

PA-14 Benutzerhandbuch

User Manual for PA-14

View

2D/3D-Modelle

3D-Modelle

Verschiedene Hublängen der Modelle sind auf Anfrage verfügbar. Bitte senden Sie eine E-Mail an: sales@progressiveautomations.com

Wissensdatenbank

Videos & Artikel

Videos

Verwandte Blogartikel:

So wählen Sie die richtige Stromversorgung für Ihren Linearantrieb aus.

29. September 2021Adam Morissette

Es ist sehr wichtig, die richtige Stromversorgung für Ihren elektrischen Linearantrieb auszuwähle...

Mehr erfahren

Foto einer Gruppe von Menschen mit automatisierten Konzertflügeln

Kundenprojekt: Automatisierte Konzertflügel

27. Mai 2020Loureal Agustin

Ideenfindung Brian Szeredy und Brian Scanlon, auch bekannt als The Brian’s, bauen seit etwa sechs...

Mehr erfahren

FAQ

Warum ist der PA-01 eine bessere Alternative zum PA-14?

The PA-01 actuator is a next-generation upgrade to the PA-14, offering enhanced performance, improved durability, and lower operating noise and vibration. It delivers higher dynamic load capacities—up to 225 lbs compared to the PA-14’s 150 lbs—and operates at faster speeds, reaching up to 3.54"/sec. The PA-01 maintains the same mounting size and length for seamless replacement and offers optional Hall effect feedback for applications requiring precise position control. With an upgraded IP65 ingress protection rating (versus IP54 on the PA-14), the PA-01 is better suited for demanding environments while maintaining full stroke range compatibility from 1" to 40".

Was sind typische Anwendungsfälle für den Mini-Linearantrieb PA-14?

The popular PA-14 mini linear actuator use cases include home automation, automotive adjustments, compact robotics, and industrial automation, where moderate force in a compact actuator size is required.

Welche Arten von Rückkopplungsoptionen stehen für den Aktor PA-14 zur Verfügung?

The PA-14 is available as a feedback actuator under model PA-14P, providing potentiometer feedback for applications requiring actuator monitoring.

Ist der PA-14 mit Arduino oder anderen Steuerungssystemen kompatibel?

Yes, the PA-14 is a plug-and-play linear actuator that can be integrated with various control boxes that accept the 2-pin molex connector while having simple 2-wire brushed DC motor operation for easy custom control setups.

Welche Montagehalterungen sind mit dem PA-14 kompatibel und wie vereinfachen sie die Installation?

The PA-14 is compatible with either the BRK-14 or BRK-01-U brackets for the front and rear ends while offering installation options for the shaft housing through the BRK-03 (stroke lengths that are 2" or above). These brackets simplify installation by offering secure and flexible mounting solutions that come with all the necessary screws and pins for quick installation.

Lässt sich der Aktuator PA-14 an spezifische Hublängen- oder Kraftanforderungen anpassen?

Yes, the PA-14 can be custom ordered for specific actuator stroke length options and different force ratings than the standard model.

Vorgeschlagene Artikel

Mehr ansehen:

Mini Aktuatoren

Empfohlene Artikel

Treffen Sie den gehenden und sprechenden Wall-E und seine Schöpfer!

Kundenprojekt: Automatisierte Konzertflügel

Automatisierte Küchenregale für Gewürze

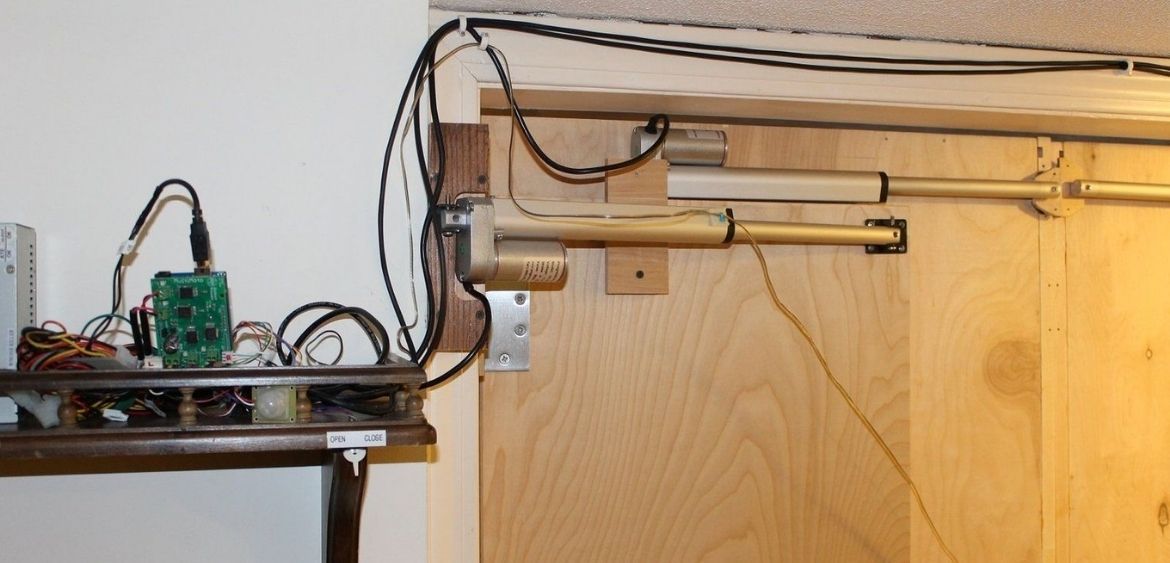

Projekt für automatisierte Geheimtüren in Bücherregalen

Automatisiertes Projekt für geheime Bücherregaltüren

Dr. Decks neueste Kreation: Der Phantom Lounge Chair mit 12-Volt-Aktuatoren

Dr. Decks neueste Kreation: Der Phantom-Lounge-Stuhl mit 12-Volt-Aktoren

Roboterarm-Assistent für Friseure von Joseph Dukes

Foto eines Mannes, der einem anderen Mann die Haare schneidet

Erfolgsgeschichte einer mobilen Barbershop mit Mini-Linearantrieben

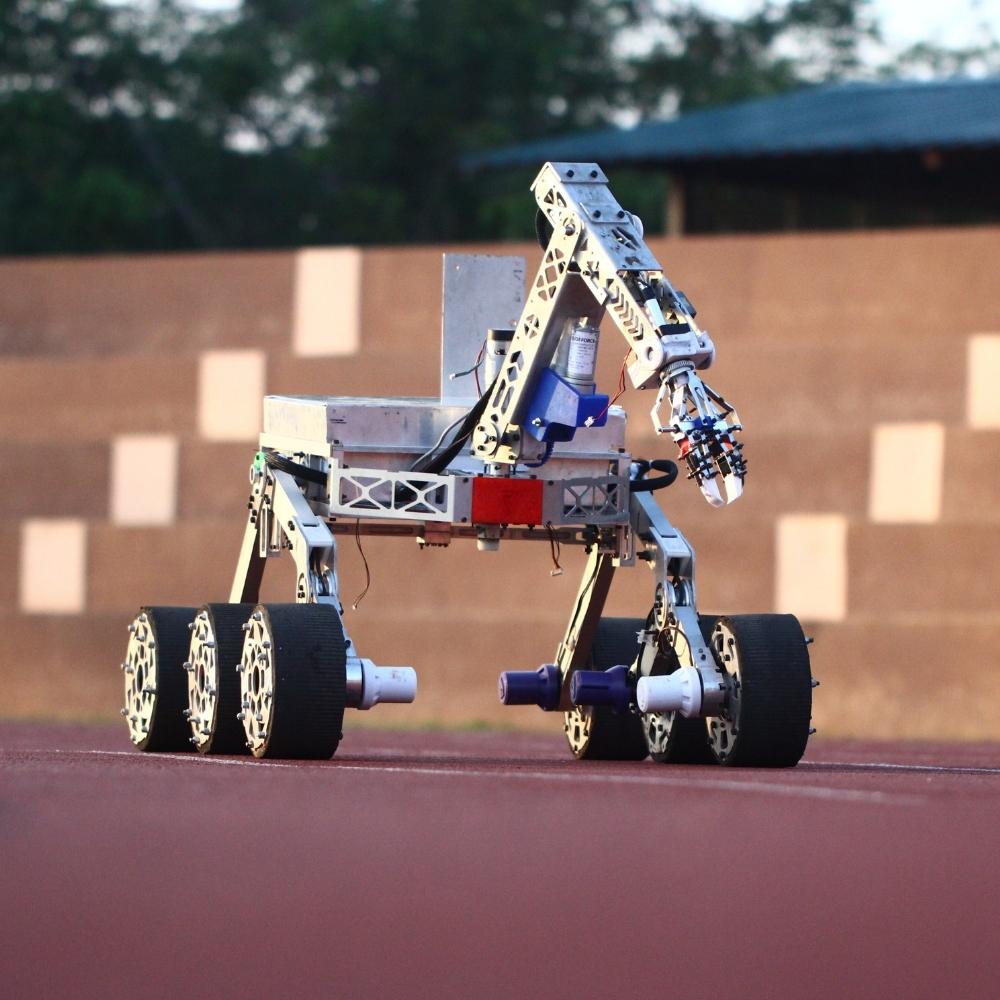

Ein Blick auf den Rover für den Mars, der von Studenten am IIT, Madras, gebaut wurde

Zuletzt angesehen

Would have been a 5*

I would have given a 5-star service but since I ordered 2 actuators expedited and only 1 was received. It's taken a while to get the second one and delay my timeline. Will see if the actuator works well.

works perfect

Great product.

Hello Lyle,

Thank you for your 5-star review! We're thrilled to hear that the Mini Linear Actuator is working perfectly for you. If you ever need any assistance or have more projects in mind, feel free to reach out. Enjoy your actuator!

Sincerely,
Mariia from the Progressive Automations Team

Great actuator.

This actuator works great and works perfect for this application.

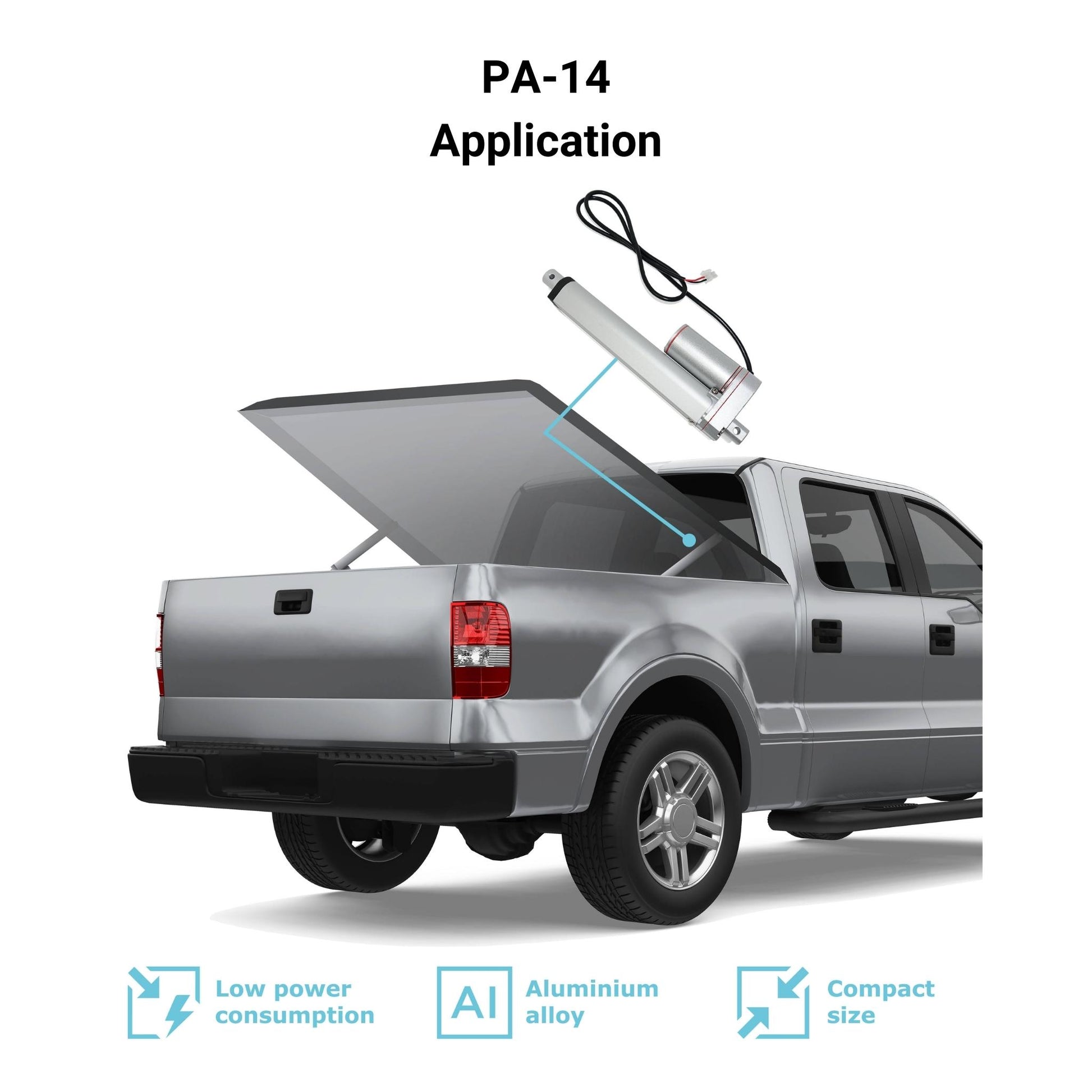

This is for a custom pickup tail gate opener/closer.

Hello Pat,

Thank you for your review! We're thrilled to hear that the PA-14 Mini Linear Actuator is working perfectly for your custom pickup tailgate opener. That sounds like an awesome application! We’d be happy to see it in action—if you're open to it, feel free to share photos or videos of your setup. And if you need any assistance or have more feedback to share, don’t hesitate to reach out. We're always here to help!

Sincerely,
Mariia from the Progressive Automations Team

Great service

Thank you for your service and very priced

Hi Elias,

Thank you so much for your 5-star review! We're delighted to hear that you had a great experience with our service. If you need any further assistance or have more feedback, please don't hesitate to reach out.

Best regards,
The Progressive Automations Team

It works well

Hi Roy,

Thank you for your review! We're thrilled to hear that the Mini Linear Actuator is working well for you. If you have any questions or need further assistance, feel free to reach out. We are always happy to help!

Best regards,
The Progressive Automations Team

1 2

Spannung	12 V DC	12 V DC	12 V DC	24 V DC	24 V DC
Dynamische Kraft	35 Pfund	50 Pfund	150 Pfund	50 Pfund	150 Pfund
Statische Kraft	35 Pfund	50 Pfund	150 Pfund	50 Pfund	150 Pfund
Geschwindigkeit - Leerlauf	2.00"/sec	1.14"/sec	0.37"/sec	1.14"/sec	0.37"/sec
Geschwindigkeit - bei voller Belastung	1.38"/sec	0.83"/sec	0.28"/sec	0.83"/sec	0.28"/sec
Strom - Leerlauf	1.0 A	1.0 A	1.0 A	0.5 A	0.5 A
Strom - Volllast	5.0 A	5.0 A	5.0 A	2.5 A	2.5 A

Eingangsspannung:	12 V DC, 24 V DC
Hub:	1 Zoll bis 40 Zoll
Rückmeldung:	Optional
Einschaltdauer:	25%
Witterungsschutz:	IP54
Überlastschutz:	Keine
Betriebstemperatur:	-5ºC bis 65ºC (23ºF bis 149ºF) (Standard), -25ºC bis 65ºC (-13ºF bis 149ºF) (kundenspezifisch)
Betriebsgeräusch:	<45 dBA
Endschalter:	Eingebaut (nicht einstellbar)
Kabellänge:	40 Zoll
Steckverbinder:	Molex Mini-Fit Jr 2-Pin
Größe der vorderen Montagebohrung:	0,25 Zoll
Größe der hinteren Montagebohrung:	0,25 Zoll
Aktuatortyp:	Mini
Motortyp:	Gleichstrommotor (gebürstet)
Schraubentyp:	ACME
Material der Kolbenstange:	Aluminiumlegierung
Gehäusematerial:	Aluminiumlegierung 6062
Zahnradmaterial:	Polyformaldehyd (nur 35 Pfund), pulvermetallurgische Stahllegierung
Zertifizierungen:	CE, RoHS
Kompatible Montagehalterungen:	BRK-14, BRK-03

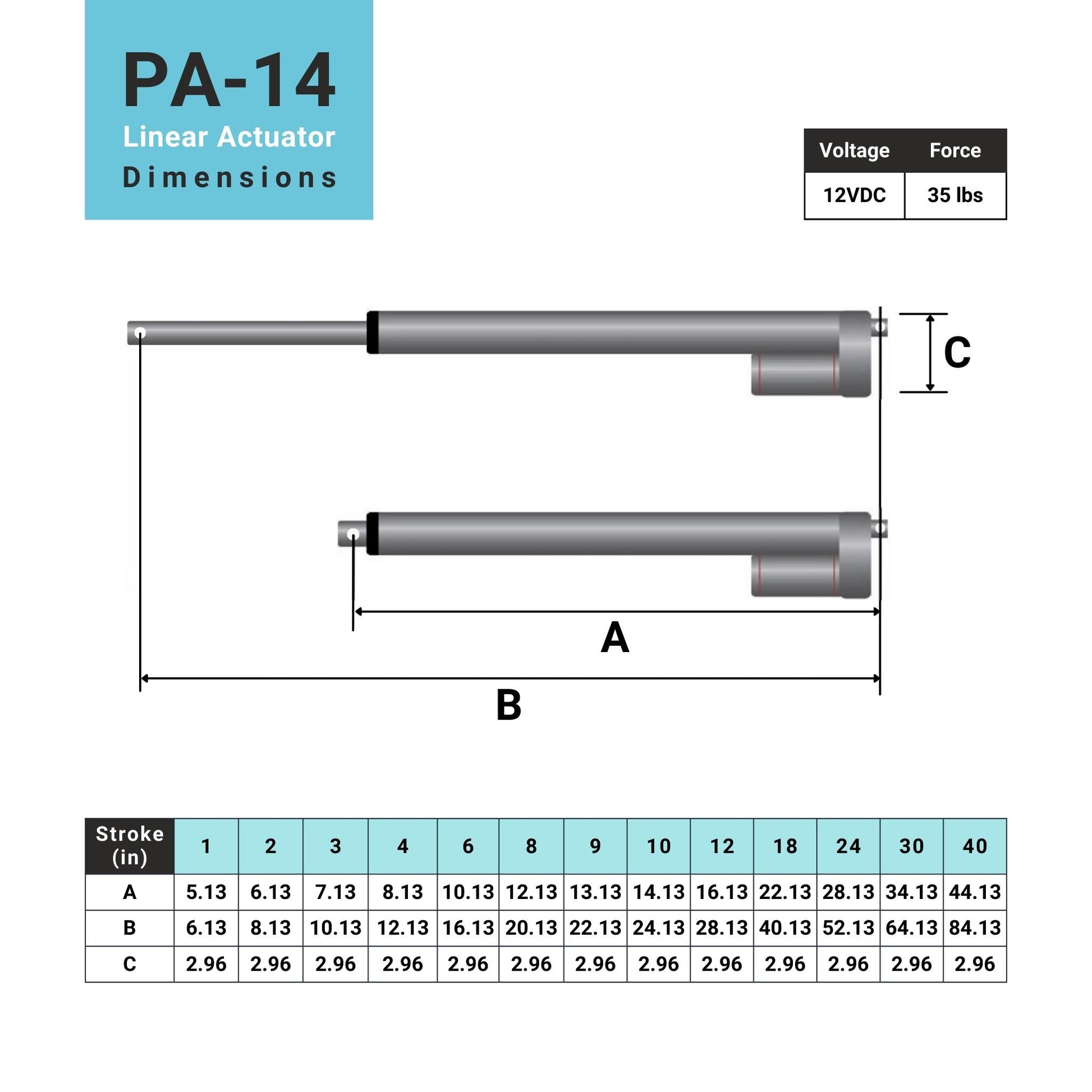

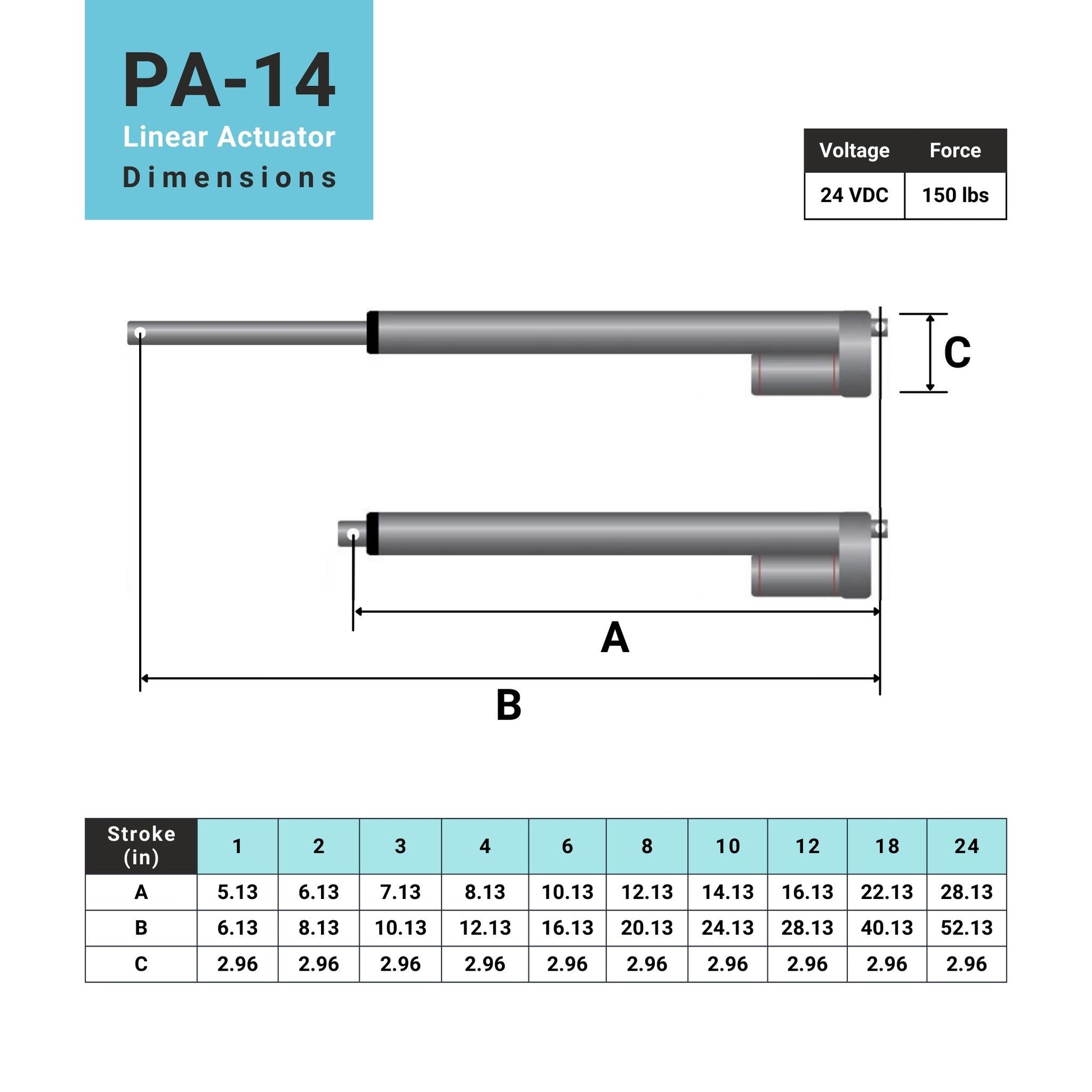

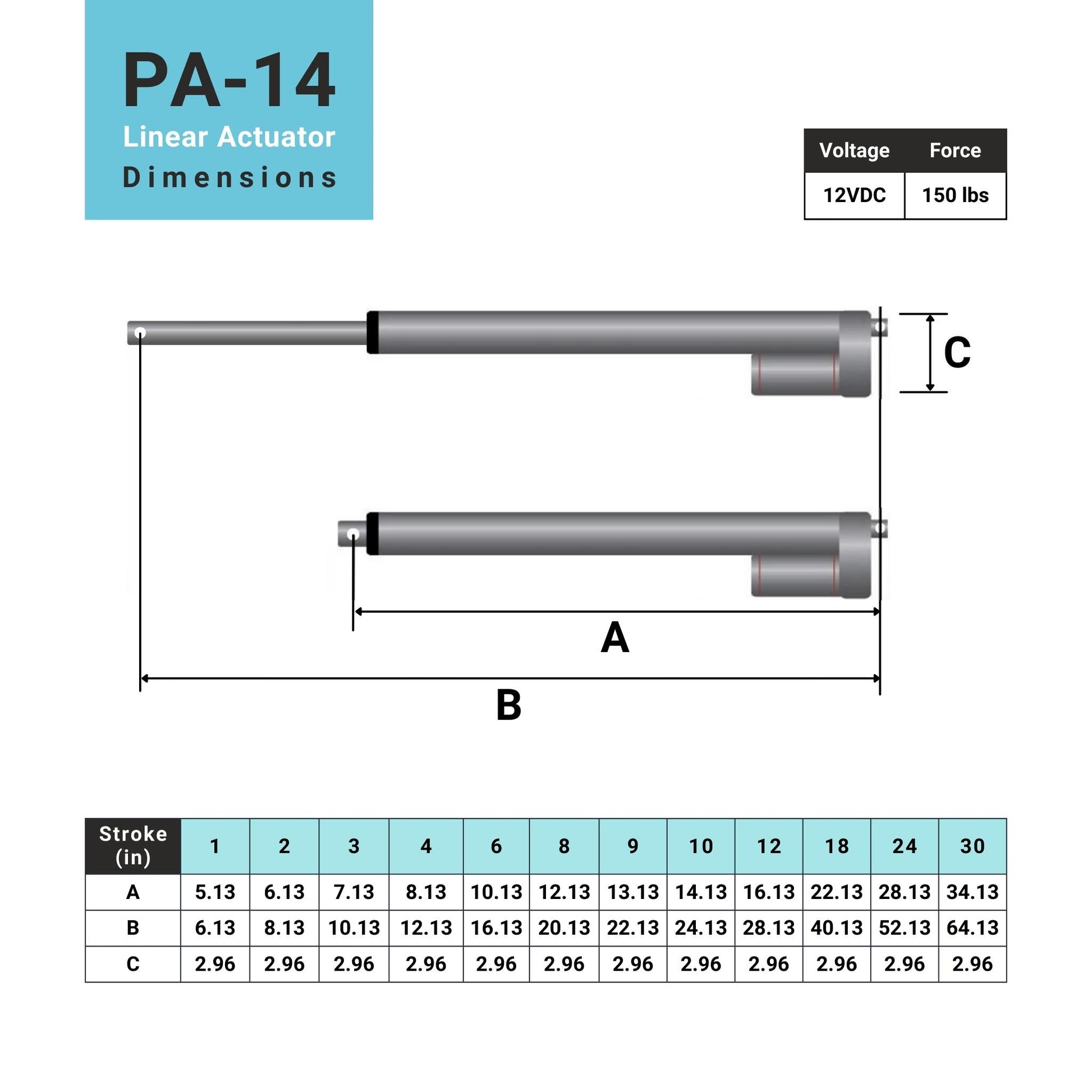

Hubweg	Eingefahrene Loch-zu-Loch-Länge	Ausgefahrene Loch-zu-Loch-Länge	Gewicht
1 Zoll	5,13 Zoll	6,13 Zoll	1,50 Pfund
2 Zoll	6,13 Zoll	8,13 Zoll	1,60 Pfund
3 Zoll	7,13 Zoll	10,13 Zoll	1,70 Pfund
4 Zoll	8,13 Zoll	12,13 Zoll	1,75 Pfund
6 Zoll	10,13 Zoll	16,13 Zoll	1,95 Pfund
8 Zoll	12,13 Zoll	20,13 Zoll	2,10 Pfund
9 Zoll	13,13 Zoll	22,13 Zoll	2,25 Pfund
10 Zoll	14,13 Zoll	24,13 Zoll	2,30 Pfund
12 Zoll	16,13 Zoll	28,13 Zoll	2,50 Pfund
18 Zoll	22,13 Zoll	40,13 Zoll	3,00 Pfund
24 Zoll	28,13 Zoll	52,13 Zoll	3,50 Pfund
30 Zoll	34,13 Zoll	64,13 Zoll	4,00 Pfund
40 Zoll	44,13 Zoll	84,13 Zoll	4,85 Pfund

Produktname	Stellantriebsmodell	Kompatible Montagehalterungen	Optionales Zubehör
Mini Linear Actuator	PA-14	BRK-14 BRK-03 (Hublängen von 2 Zoll oder mehr) BRK-21 BRK-22
