Los conectores eléctricos se utilizan como conjunto mecánico para unir componentes eléctricos. Se utilizan ampliamente en dispositivos eléctricos como un actuador lineal eléctrico . Es común que los usuarios instalen un nuevo conector en los cables o cambien los conectores de un cable de alimentación existente. En este artículo, repasaré las herramientas necesarias y los pasos necesarios para instalar un nuevo conector para su actuador lineal.
Componentes y herramientas
- Cable.
- Pasador terminal del conector.
- Carcasa del conector.
- Pelacables.
- Engarzadora de alambre.
Instrucciones
Paso 1. Encontrar el conector correcto
Existen muchos conectores eléctricos, lo primero que debe hacer es encontrar el adecuado para su aplicación. Al buscar el conector adecuado para sus aplicaciones, hay algunas cosas que debe considerar:
- Tipo y estilo del conector.
- Calibre del cable del conector.
- Carcasa de conector macho o hembra.
- Pin terminal del conector macho o hembra.
La mayor parte de la información se puede encontrar en las especificaciones del actuador. Por ejemplo, el miniactuador lineal PA-14 solo necesitaría un cable de 20 AWG, una carcasa del conector Molex mini-fit Jr. y sus correspondientes pines terminales.
Paso 2. Preparando el cable para el montaje.

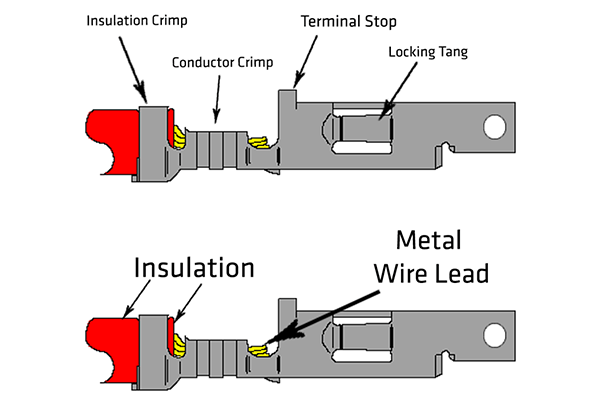

Una vez que haya encontrado todos los componentes correctos, tome el cable de alimentación de un actuador lineal y utilice el pelacables para quitar 5/8 de pulgada de aislamiento. Intente encajar en la clavija del terminal del conector para asegurarse de que el aislamiento no exceda la sección de engarzado del aislamiento y que el cable pelado permanezca dentro de la sección de engarzado del conductor.
Paso 3. Engarce la clavija del terminal del conector para cablear
Una vez que haya colocado correctamente el cable en el pin del terminal, tome la herramienta engarzadora de cables y elija la ranura que mejor se adapte a su calibre de cable. Apoye la clavija del terminal en la ranura de modo que la sección de engarzado del conductor quede en el engarzador. Presione hacia abajo el mango y el engarzador se cerrará en el pin del terminal y engarzará el cable en su lugar. Tenga cuidado de no doblar el tope del terminal. Luego mueva la herramienta engarzadora a la sección de aislamiento, ajuste la ranura según sea necesario y presione hacia abajo el mango. Ahora la clavija del terminal está asegurada engarzada en el cable.
Paso 4. Instale la carcasa del conector.
Una vez que haya engarzado todas las clavijas que necesitaba en los cables, es hora de insertarlos en el receptáculo de la carcasa del conector. En este punto, es una buena idea volver a verificar que la asignación de pines sea correcta; una vez insertado el pin, será difícil cambiarlos. Siga la asignación de pines para insertar los terminales de pines uno por uno, asegúrese de que estén colocados hacia arriba de modo que el tope del terminal quede en la parte superior y la lengüeta de bloqueo en los lados. Empuje el terminal de clavija hacia adentro hasta que escuche un clic, es decir, la espiga de bloqueo encaja en su lugar, lo que significa que el terminal de clavija del conector está insertado correctamente. Ahora su actuador lineal eléctrico está listo para ser instalado en su aplicación. El nuevo conector permite una funcionalidad plug and play y se puede quitar o reemplazar más fácilmente.
Esta es una instrucción general sobre cómo instalar conectores para un actuador lineal eléctrico. Existen miles de conectores diferentes y cada uno de ellos proporciona una característica específica para su aplicación. Podría ser una clasificación IP más alta, permitir cables más grandes o una tensión más fuerte. Elegir el conector correcto e instalarlo correctamente puede ayudar mucho a su proyecto. Para obtener más información sobre otros artículos instructivos, visite https://www.progressiveautomations.com/ .
