Las hojas topadoras y las cargadoras de cangilones suelen requerir componentes de alta resistencia para mantener una eficiencia óptima y operar en condiciones adversas. Uno de nuestros clientes, Shawn, utiliza su sistema combinado de hoja topadora y cargadora de cangilones ATV con nuestros actuadores lineales de alta resistencia PA-17 para mejorar la versatilidad y la eficiencia. Esta combinación permite el mantenimiento de snowparks, rampas de tubing y pistas de esquí de fondo en la región de Montreal durante el invierno, así como la excavación y el transporte de cargas pesadas de hormigón y rocas durante el verano. ¡Descubra cómo Shawn @the.log.yard mejoró su hoja topadora y cargadora de cangilones ATV con nuestros actuadores PA-17!
Hoja topadora y cultivador originales

Inicialmente, Shawn utilizó actuadores de terceros de Amazon para su cultivador y su pala topadora para convertir su ATV en un Máquina de mantenimiento de snowparks para facilitar el mantenimiento de snowparks en patios. Empezó con una pala para cuatriciclo económica, modificó considerablemente el soporte para convertirlo de una cuchilla de 4 vías a una de 8 vías y añadió actuadores de terceros para impulsar el movimiento.
Doblaba repetidamente el actuador al intentar controlar el ángulo de la cuchilla izquierda/derecha, y a veces el eje fallaba bajo tensión. Estos actuadores afirman tener una fuerza de empuje/tracción de 6000 N (1348,85 lb) y nunca presentaron fallos en su accionamiento; sin embargo, su eje de aluminio de paredes delgadas presentaba fallos frecuentes. Esto motivó a Shawn a buscar actuadores con una fuerza similar, idealmente más rápidos, y con ejes que ofrecieran mayor durabilidad.
Encontrar una actualización para los actuadores de reemplazo

Shawn encontró nuestro sitio web buscando en Google "actuador de 12 V para trabajo pesado" y descubrió el actuador lineal de trabajo pesado PA-17 . Las principales ventajas que llevaron a Shawn a elegir los modelos PA-17 de Progressive Automation incluyen:
1. Seleccione la longitud y el engranaje para diferentes clasificaciones de fuerza
2. Manejar altas clasificaciones de fuerza dinámica y estática
3. Vienen con ejes de acero inoxidable duraderos y carcasa resistente.
Shawn tuvo una experiencia positiva con nuestro equipo de atención al cliente y se benefició enormemente de nuestro conocimiento informativo, claro y exhaustivo del producto. Esto le ayudó en el proceso de selección de nuestra gama de actuadores lineales eléctricos para su hoja topadora de 8 vías. Nuestro equipo le proporcionó la información solicitada, incluyendo el tubo utilizado, el espesor de pared, el material y el diámetro del eje interior del PA-17. Si bien inicialmente nuestro equipo de atención al cliente tenía dudas sobre el ciclo de trabajo y el uso intensivo, Shawn consideró que nuestros actuadores PA-17 valían la pena en comparación con los de otros fabricantes. Este modelo también ofrecía una clasificación de protección IP65 contra el polvo y el agua en exteriores.
Instalación de los actuadores PA-17 en el sistema

Diseñar la mecánica de una pala topadora con ocho tipos de articulación, y la cantidad de articulación necesaria para dar forma a las características del snowpark, fue un desafío. Shawn descubrió que el tamaño adicional del motor montado en el lateral de los actuadores eléctricos dificultaba la instalación más que con los hidráulicos. Sin embargo, la facilidad de enrutamiento y la flexibilidad de los cables sobre las mangueras ayudaron a compensar estas dificultades. Lograr ocho tipos de articulación fue posible con cinco actuadores PA-17:
· 2 se utilizan para ejecutar el mecanismo de ángulo de corte/descarga de la cuchilla para lograr una capacidad de descarga completa
· 1 para movimiento arriba/abajo
· 1 para movimiento de ángulo izquierdo/derecho
· 1 para movimiento de inclinación izquierda/derecha
Inicialmente, solo mejoró los actuadores de la función de subida/bajada y el ángulo izquierdo/derecho, debido al costo y la incertidumbre inicial. Uno de los actuadores de descarga y la unidad de subida/bajada tienen una capacidad nominal de 850 lb de fuerza y 2000 lb para la función de ángulo izquierdo/derecho. La unidad de subida/bajada se encuentra en la mitad del brazo de elevación. Shawn debe usar la función de corte/bajada y el borde cortante del cucharón al unísono con el actuador de subida/bajada para levantar cualquier peso superior a 300 lb, pero una vez levantado, puede sostener cualquier carga mientras rebota.
Cómo añadir un cargador con cangilón acoplable

Tras un par de días de pruebas de excavación de césped con excavadora esta primavera, Shawn decidió actualizar los dos últimos actuadores económicos de terceros de la cuchilla. También decidió comprobar si eran lo suficientemente resistentes como para accionar un cucharón, así que construyó uno que se acopla a mi cuchilla y encargó un actuador PA-17 adicional. Esto requirió rediseñar la función de control de corte de la cuchilla y controlarla con dos actuadores para lograr la articulación necesaria para que la "muñeca" del cucharón (función de corte de las cuchillas) pudiera inclinarlo hacia atrás para contener el material y hacia adelante para descargarlo, todo ello sin comprometer las otras seis direcciones de articulación de la cuchilla y el cucharón.
La cuchilla de 8 vías se diseñó para imitar la cuchilla de una máquina quitanieves, y al añadirle un cucharón acoplable, comenzó a funcionar como arado manual para vehículos todo terreno. Shawn modificó cada aspecto con chatarra, su soldadora de núcleo fundente barata y una amoladora angular. Los actuadores eléctricos, hidráulicos y neumáticos ofrecen diferentes ventajas y desventajas para adaptarse a los requisitos específicos y las condiciones ambientales . Dado que su vehículo todo terreno tiene un sistema de alimentación de 12 V, no dispone de sistema hidráulico y no es posible añadir fácilmente una toma de fuerza, optar por los PA-17 eléctricos fue la solución más sencilla. Shawn trabaja en invierno construyendo un parque de nieve sobre sus jardines para cultivar alimentos, por lo que también se beneficia enormemente de no tener que preocuparse por el fluido hidráulico de las mangueras reventadas o las fugas.

Las motoazadas se alimentan con baterías de 48 V, mientras que sus actuadores se alimentan de la batería de 12 V del ATV, que se recarga mediante el estator. Los conectores impermeables permitieron extraer las cuchillas, mientras que el cableado de los actuadores eléctricos fue rápido y sencillo, ya que todos contaban con un funcionamiento básico de dos cables para sus motores de corriente continua con escobillas y eran compatibles con 12 V. El estator no puede mantener el consumo de energía al realizar un salto de snowboard; sin embargo, esto ocurrió cuando Shawn usó dos o tres actuadores a más del 70 % del ciclo de trabajo durante más de dos horas antes de notar que sus faros se atenuaban.
Una caja de plástico impermeable personalizada, montada en el manillar, cuenta con interruptores momentáneos de inversión de polaridad sencillos que controlan cada actuador PA-17. Cuenta con una única entrada de alimentación, con un fusible de 30 amperios para protección eléctrica. Según la experiencia de Shawn, puede operar tres actuadores a la vez sin que se funda el fusible.

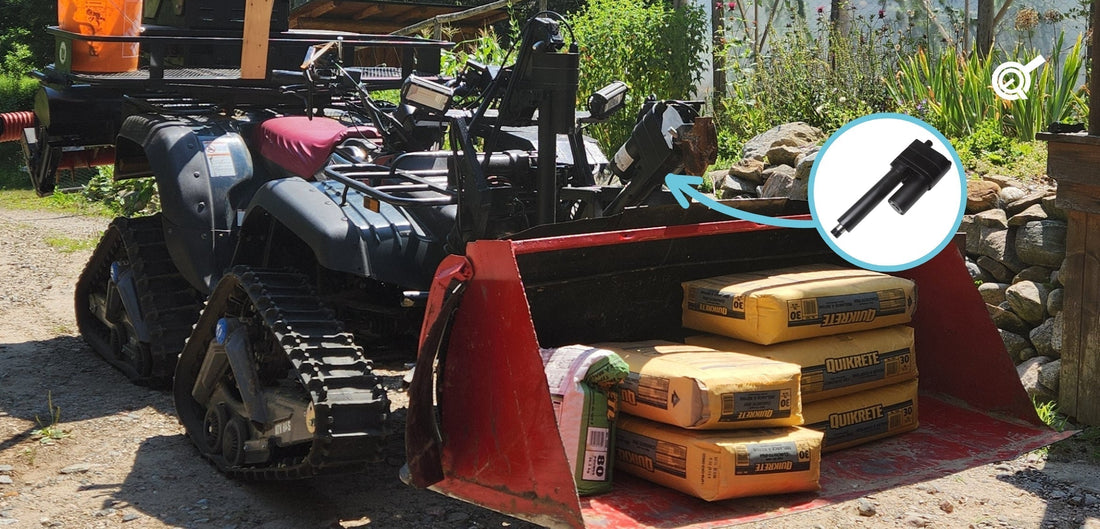

Uso del conjunto de pala cargadora y excavadora ATV

El cucharón con clip se usó durante el verano para transportar cargas enormes, como 270 kg de rocas, y cortar raíces de arce de 7,6 cm. Shawn lo utilizó a más del 60 % del ciclo de trabajo , días seguidos, durante semanas. A veces, en invierno, lo utiliza al 100 % del ciclo de trabajo sin problemas para dar forma y mantener su snowpark. Sin embargo, le sugerimos usar nuestros actuadores PA-17 dentro del ciclo de trabajo recomendado del 20 %. La velocidad añadida por el engranaje de 380 kg ha sido una gran ventaja para Shawn, y los ejes de acero inoxidable PA-17 no han presentado fallas después de un año en condiciones de uso entre tres y cuatro veces superiores a las de los modelos de terceros con ejes de aluminio que fallaron.
He usado la pala para derribar montones de nieve artificial, construir muchos parques de nieve, descomponer y mover antiguos bancos de nieve helada y, ahora, extender y moldear la tierra. He usado la pala cargadora para excavar 1200 pies cuadrados de césped y rocas, y cortar raíces de arce de 3 pulgadas hasta 4 pies de profundidad. La he usado para excavar suelo arenoso con raíces densas de arces para construir saltos para bicicletas de montaña y transportar plantas en macetas, bolsas de concreto y rocas de granito de 400 libras. - Shawn
Planes futuros y próximos proyectos

Para el futuro, Shawn tiene planos CAD para un brazo de excavadora grande para la parte trasera de su vehículo todoterreno. Quiere actualizar el actuador de su cultivador, fabricado por terceros, a un PA-17 con un recorrido de 16", así como otros tres cultivadores que vendió a sus clientes Conceptions Snotech. y Adrénaline Urbana Quienes podrían actualizar a unidades PA-17 siguiendo el consejo de Shawn. Shawn también construyó una grúa de 6 metros con una vieja torre de televisión hace años y planea montarla en el ATV. Funciona con cabrestante y pesa solo unos 90 kg, con una capacidad de elevación de 181 kg con un alcance de 4,8 metros.
Para ver más actualizaciones y proyectos geniales de Shawn y Kate, consulte sus canales de Instagram y YouTube a continuación:
Instagram:
https://www.instagram.com/the.log.yard/?hl=en
YouTube:
https://www.youtube.com/channel/UCdcawCSu99QTCfcRjwnhveA
EN RESUMEN
Nuestra PA-17 ofrece capacidades de servicio pesado con altos índices de protección ambiental, ideal para diversas aplicaciones exigentes en exteriores, incluyendo el ajuste de palas topadoras para vehículos todo terreno y cargadoras con cangilones. ¡Gracias a Shawn y Kate por compartir su historia de éxito con nosotros!
