Introducción

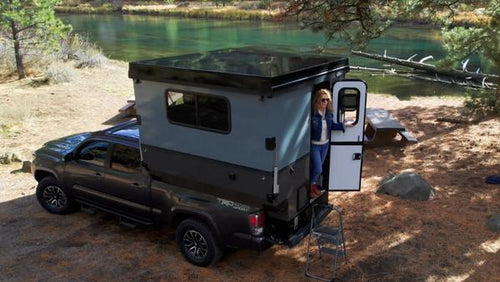

La demanda de campers de alta calidad está aumentando, ya que ofrecen a los aventureros al aire libre la seguridad, el entretenimiento, el refugio y las comodidades necesarias para una experiencia de campamento memorable. Generalmente, las caravanas rígidas con una construcción duradera y de alta calidad se limitan a camionetas de tamaño completo debido a su mayor tamaño y peso.

Mediante el uso de actuadores lineales y tecnología de plegado ultraligero, Cube Series RV tiene como objetivo ofrecer campers livianos, compactos y convenientes que también son adecuados para camionetas compactas sin sacrificar la durabilidad. En este estudio de caso , cubriremos el proceso, los desafíos y las soluciones que enfrentó el equipo de Cube Series RV para darle vida a su Cube Series Camper.

Explore nuestros actuadores

La empresa/industria

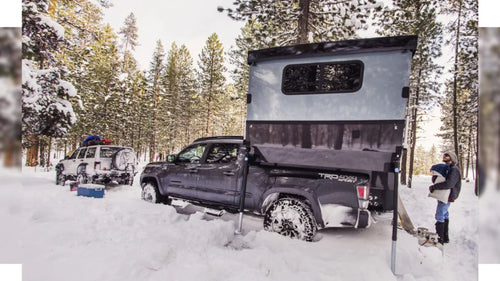

A medida que la industria automotriz continúa mejorando los camiones y otros vehículos, la tecnología detrás de las caravanas se fue quedando atrás. La camioneta compacta promedio tiende a limitarse a caravanas con lonas desplegables o alternativas de carcasa dura que terminan siendo demasiado grandes y pesadas. Los ex veteranos de la industria automotriz Rick Wise y Joe Orr cofundaron Cube Series con sede en Bend, Oregon. El equipo de Cube Series con más de 40 años de experiencia trabajando en vehículos recreativos y campers se propone crear la próxima generación de campers y remolques.

“No había nada parecido a una caravana que se comportara como una Tacoma, una Chevy Colorado, una Nissan Frontier o una Ford Ranger”, dijo Wise. “Todo lo que estaba disponible tenía una cama en voladizo que iba encima y era de lona. Entonces, se nos ocurrió una caravana plegable y de lados rígidos. Es todo fibra de vidrio y aluminio. Es completamente impermeable y pesa menos de 1200 libras”.

Las casas rodantes y remolques de la serie Cube ofrecen comodidad y facilidad de uso sin sacrificar la durabilidad que se encuentra en las casas rodantes rígidas de gama alta. Al ofrecer soluciones livianas, impermeables y sin lonas, el equipo tiene como objetivo lanzar sus casas rodantes y remolques de la serie Cube a un precio más bajo que cualquier modelo comparable para que pueda llevar su experiencia de campamento al siguiente nivel.

¿A qué industrias servimos?
Aprende más

Por qué elegir automatizaciones progresivas

Rick Wise, cofundador de Cube Series RV, estaba navegando en línea en busca de soluciones de actuador lineal que pudieran operar el mecanismo de plegado de Cube Series Camper. En su búsqueda, encontró el sitio web de Progressive Automations, que le pareció bien organizado y fácil de usar. Nuestro sitio web tenía las especificaciones detalladas del producto y las hojas de datos que Rick estaba buscando para comprender mejor las capacidades de nuestro producto. Más tarde, Rick se puso en contacto con el equipo de Progressive Automations porque quería recibir comentarios y recomendaciones profesionales. A partir de aquí, nuestro equipo había configurado a Guninder para que fuera el ingeniero de cuentas dedicado de Rick.

Como ingeniero B2B líder en automatizaciones progresivas, Guninder tiene un amplio conocimiento de nuestra gama de productos y ha estudiado en el campo de la ingeniería mecatrónica. Desde su época en la empresa, el objetivo de Guninder siempre ha sido ofrecer los mejores productos para las necesidades de los clientes.

Guninder brindó a Rick un servicio excelente, ya que fue amable, tenía mucha experiencia y respondía cada vez que Rick tenía preguntas sobre nuestras soluciones de actuadores y cómo integrarlas con su Cube Series Camper. Nuestro sitio web detallado y nuestro equipo experimentado le dieron a Rick una excelente primera impresión; sin embargo, los principales puntos de venta que hicieron que Rick continuara eligiendo Progressive Automations son nuestros productos duraderos y de calidad, respaldados por nuestra garantía de 18 meses . Rick quedó notablemente impresionado de que Guninder siempre pudiera satisfacer sus necesidades. Al acelerar los tiempos de envío de las soluciones de actuadores de Rick, Guninder se aseguró de que Rick pudiera cumplir con su fecha límite para que la Cube Series Camper estuviera lista para exhibirse en la convención RVDA .

La aplicación

Después de un día largo y agotador bajo la lluvia o la nieve, la incomodidad y el cansancio de instalar caravanas de tipo manual es un problema que experimentan muchos entusiastas de las actividades al aire libre. Con el uso de soluciones de actuador eléctrico, Cube Series Camper tiene como objetivo tener un método conveniente para instalar una caravana con una mínima mano de obra requerida.

El conocimiento de la demanda cada vez mayor de caravanas de alta calidad motivó al equipo de RV de la serie Cube a diseñar una solución de caravana ligera, duradera y compacta. Con este diseño, su solución de caravana no se limita solo a camionetas de tamaño completo, sino que permite que una gama más amplia de audiencias tenga la oportunidad de disfrutar de la misma experiencia de acampar. Para operar su mecanismo de pared plegable, el equipo de Cube Series RV buscaba soluciones de actuador lineal que pudieran cumplir con los siguientes requisitos:

  • Movimiento sincrónico para que cuatro actuadores viajen a la misma velocidad
  • Resistencia al agua salada y a la corrosión para terrenos accidentados
  • Protección contra el ingreso de agua y polvo para todas las condiciones climáticas
  • Clasificaciones de fuerza suficientes para levantar paredes laterales cargadas con un techo (menos de 1200 libras)
Obtenga más información sobre nuestros estudios de caso
Leer más

El producto

Los aventureros al aire libre pueden realizar viajes de campamento a cualquier lugar y en cualquier momento del año. Ya sea que esté estacionado cerca de la playa, en agua salada o junto a carreteras saladas en invierno, una solución de caravana que sea resistente a todas las condiciones climáticas es crucial para una durabilidad a largo plazo. El PA-10 fue perfecto para el trabajo debido al recubrimiento de niebla salina disponible.

Cuando se requiere que varios actuadores se desplacen sincrónicamente, recomendamos actuadores con sensores de efecto Hall. Esto se debe a que tienen retroalimentación de efecto Hall que va a una caja de control que luego podría realizar las correcciones necesarias si un lado viaja a una velocidad diferente que el otro. A veces, las diferentes velocidades pueden deberse a una distribución del peso ligeramente desigual o a la tolerancia de velocidad de los motores de CC (+/- 10%) en los actuadores.

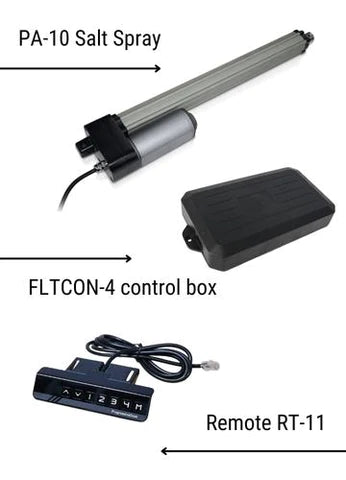

Los actuadores PA-10 no tienen sensores de efecto Hall disponibles en el mercado; sin embargo, pudimos fabricar actuadores PA-10 a medida con retroalimentación de sensor de efecto Hall y motores de 24 VCC. Esto permitió la compatibilidad con nuestra caja de control FLTCON-4 para el desplazamiento sincrónico de cuatro actuadores personalizados.

Junto con nuestro control remoto RT-11 , la caja de control y la configuración remota le permitieron a Rick cambiar las direcciones de desplazamiento del actuador, almacenar posiciones preestablecidas y leer la posición del actuador a través de una pantalla LED.

Estos actuadores PA-10 personalizados fueron los que mejor se adaptaron a los requisitos de una caravana de la serie Cube, principalmente porque pueden viajar a la misma velocidad de forma sincrónica, ofrecen protección contra la niebla salina y también son impermeables con un índice de protección de ingreso de IP68M mientras están en movimiento. , así como IP69K cuando está estático. Cada actuador PA-10 personalizado también tiene una clasificación de fuerza de 450 libras para manejar fácilmente las cargas experimentadas desde las paredes laterales y el techo de la caravana y, al mismo tiempo, puede funcionar en temperaturas que oscilan entre -20 °C y 70 °C. El control remoto RT-11 y la caja de control FLTCON-4 requerían protección contra los elementos y se instalaron desde el interior mientras recibían energía de entrada de 110 VCA.

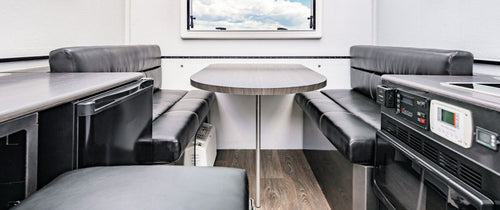

Se integraron muchos otros productos y electrodomésticos para garantizar que Cube Series Camper ofrezca una experiencia de acampada lujosa y cómoda. Algunas de las características de confort estándar de la Cube Series Camper incluyen:

  • Preparación del generador Plug & Play
  • Luces LED de techo, tomas de corriente enchufables y puertos USB enchufables
  • Tomacorriente exterior de 110 V y luz para patio
  • Batería AGM de ciclo profundo de 12 voltios
  • Preparación de paneles solares Plug & Play
  • Combinación de estufa y fregadero de 2 quemadores
  • Frigorífico empotrado
  • Microondas incorporado
  • horno de gas
  • Cama de espuma viscoelástica (44″ x 80″)
  • Cajones de gabinetes de aluminio, puertas de almacenamiento y encimeras de Corian
  • Inodoro de casete con descarga eléctrica Thetford
  • Calentador de agua sin tanque con ducha exterior
  • Tanque de agua dulce de 21 galones
  • Bomba de agua eléctrica fresca Shurflo

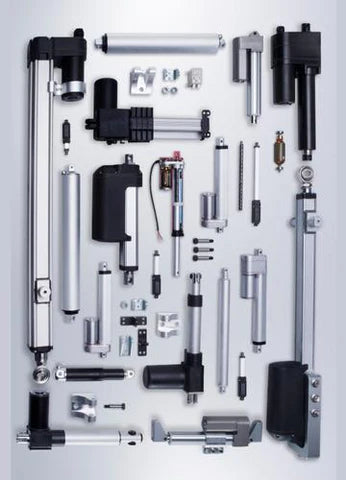

Elija el actuador lineal para su aplicación
Actuador lineal eléctrico

Desafíos y soluciones

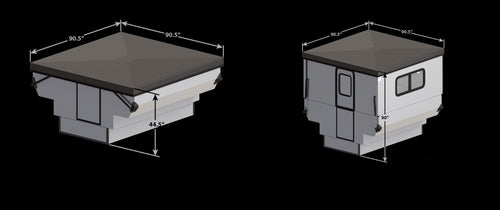

Su solución final fue una caravana fabricada con materiales de última generación, incluidos compuestos resistentes, aleaciones, aluminio resistente y fibra de vidrio. Con materiales de construcción de calidad, la Cube Series Camper puede soportar las condiciones climáticas exteriores al mismo tiempo que ofrece durabilidad a prueba de osos y pesa menos de 1200 libras completamente equipada. La Cube Series Camper ahora puede cumplir con las limitaciones de tamaño y peso de todas las camionetas pickup subcompactas de tamaño mediano.

1

El equipo de Cube Series RV encontró que su fase de diseño inicial fue especialmente desafiante, ya que tuvieron que idear un diseño de caravana liviano y compacto sin comprometer la durabilidad.

2

Durante todo el proceso de diseño se tuvieron en cuenta las camionetas subcompactas de tamaño mediano que debían caber en un garaje y una plaza de aparcamiento de tamaño estándar.

3

Otro objetivo del equipo era lograr una durabilidad a prueba de osos para cumplir con las leyes y regulaciones que se encuentran en ciertos campamentos.

RESULTADOS

Los usuarios de la Camper Serie Cube disfrutaron de un nivel mejorado de comodidad gracias a nuestras soluciones de actuador que no requieren mano de obra al levantar y plegar las paredes laterales y el techo de la caravana. El movimiento sincrónico de nuestros actuadores personalizados garantizó un funcionamiento fluido de la caravana sin atascarse en medio del viaje. Como la mayor parte de la configuración de la caravana la realizan los actuadores, lo único que queda para que los usuarios empujen y bloqueen manualmente en su lugar son las dos paredes interiores livianas restantes.

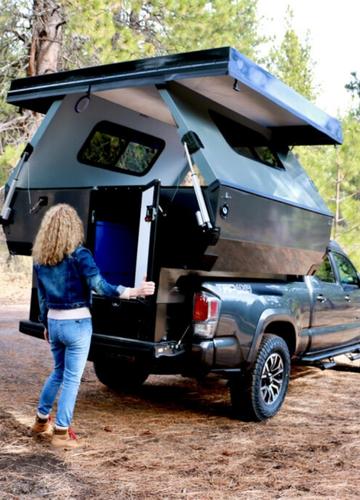

"Los actuadores eléctricos colocan los dos lados hacia arriba (los muros de carga) y luego las dos paredes interiores se empujan hacia arriba manualmente y se bloquean en su lugar", Rick Wise.

La Cube Series Camper tuvo una exhibición exitosa en la reunión de la Asociación de Distribuidores de RV (RVDA) en noviembre de 2021. Actualmente se está trabajando en una unidad remolcable con la misma tecnología plegable y estará disponible en algún momento de 2022.

"En dos días, inscribimos a más de 30 distribuidores que quieren nuestro producto tanto como puedan", - Rick Wise

A continuación se muestra un vídeo de la Cube Series Camper en acción:

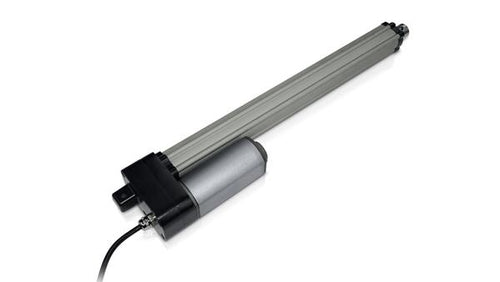

Producto PA utilizado

Actuador lineal impermeable IP68M

Modelo: PA-10-HALL

  • Voltaje: 12 VCC, 24 VCC
  • Carrera: 2-36 pulgadas
  • Fuerza: 450 libras
VER MÁS ACTUADORES

Palabra final

Al integrar el equipo y los suministros adecuados, el equipo de Cube Series RV ahora puede aprovechar su tecnología de plegado ultraligero para su Cube Series Camper. Esta nueva e innovadora solución para caravanas ofrece los medios para que las camionetas compactas experimenten todos los beneficios que se encuentran en las alternativas rígidas de calidad sin dejar de ser livianas, compactas y convenientes.

¡Los equipos de Progressive Automations y Cube Series RV están emocionados de continuar trabajando juntos y esperan con ansias el futuro lanzamiento de Cube Series Camper al mercado!

Como uno de los principales proveedores de actuadores lineales eléctricos, Progressive Automations ofrece flexibilidad, calidad, soporte y experiencia de campo líderes en la industria para satisfacer todas sus necesidades. Si tiene alguna otra pregunta sobre lo que podemos ofrecer, ¡no dude en comunicarse con nosotros! Somos expertos en lo que hacemos y queremos asegurarnos de que encuentre las mejores soluciones para su aplicación.
