Lineaire actuator met terugkoppeling IP66
Lineaire actuator met terugkoppeling IP66
Model: PA-10-HALL
Ophaalbeschikbaarheid kon niet worden geladen.
De PA-10-HALL gebruikt ingebouwde, propriëtaire Hall-effect terugkoppeling, die mogelijk maakt synchronisatie, snelheidsregeling en positieregeling. Hall-effect terugkoppeling is cruciaal voor toepassingen waarbij meerdere actuatoren synchroon moeten bewegen. Zowel de standaard PA-10 als de PA-10-HALL hebben een hoge IP-classificatie van IP66 om ruwe buitenomgevingen te weerstaan. In combinatie met zijn compacte formaat en hoge krachtcapaciteit is de PA-10-HALL uitstekend voor maritieme sector, automobielindustrie, en agrarische toepassingen.
Voor toepassingen die extra corrosiebestendigheid vereisen, kan de PA-10-HALL op maat besteld worden als een zoutnevel-geteste versie met een speciaal porselein-gecoate behuizing. Deze is grondig getest tot 400 uur blootstelling aan zoutnevel, waardoor gegarandeerd wordt dat hij presteert in de meest barre omgevingen.
Voor meer informatie over specificaties, maattekeningen en aanpassingsmogelijkheden, zie het datasheet van de PA-10-HALL. Zie de IP-classificatiegids voor meer informatie over deze specificaties.
Vergelijkingstabel voor actuatorenMONTAGEOPTIES:
De BRK-09 beugel, compatibel met de PA-10-HALL, kan op zowel de slag- als de motorzijde van de bevestigingslocaties worden gebruikt en maakt meer dan 180° rotatie mogelijk.
BESTURINGSSYSTEMEN:
De PA-10-HALL is compatibel met de draadloze PA-40, PA-40-24 VDC, en PA-41 Hall-effectsensor-besturingskast evenals de bedrade FLTCON-besturingskastserie. Voor meer informatie over onze plug-en-play besturingskasten en ontwikkel-microcontrollers, zie onze besturingssystemen pagina.
*Onze PA-10-HALL actuatoren met 24 VDC-motoren zijn compatibel met de PA-40, PA-40-24 VDC, en PA-41-4-12V24V en FLTCON-serie van besturingskasten voor meerdere actuatoren die synchroon met dezelfde snelheid moeten bewegen. Neem voor meer informatie contact op met sales@progressiveautomations.com om de compatibiliteit van dit product met Progressive Automations besturingskasten te bevestigen.
Aangepaste opties
Zoekt u een actuator, maar komen de specificaties niet precies overeen met uw eisen? We bieden een uitgebreid scala aan maatwerkmogelijkheden, zodat u precies krijgt wat u voor uw project nodig heeft. Download het datasheet van dit product en ontdek uw opties voor maatwerk!
De PA-10-HALL gebruikt ingebouwde, propriëtaire Hall-effect terugkoppeling, die mogelijk maakt synchronisatie, snelheidsregeling en positieregeling. Hall-effect terugkoppeling is cruciaal voor toepassingen waarbij meerdere actuatoren synchroon moeten bewegen. Zowel de standaard PA-10 als de PA-10-HALL hebben een hoge IP-classificatie van IP66 om ruwe buitenomgevingen te weerstaan. In combinatie met zijn compacte formaat en hoge krachtcapaciteit is de PA-10-HALL uitstekend voor maritieme sector, automobielindustrie, en agrarische toepassingen.
Voor toepassingen die extra corrosiebestendigheid vereisen, kan de PA-10-HALL op maat besteld worden als een zoutnevel-geteste versie met een speciaal porselein-gecoate behuizing. Deze is grondig getest tot 400 uur blootstelling aan zoutnevel, waardoor gegarandeerd wordt dat hij presteert in de meest barre omgevingen.
Voor meer informatie over specificaties, maattekeningen en aanpassingsmogelijkheden, zie het datasheet van de PA-10-HALL. Zie de IP-classificatiegids voor meer informatie over deze specificaties.
Vergelijkingstabel voor actuatorenMONTAGEOPTIES:
De BRK-09 beugel, compatibel met de PA-10-HALL, kan op zowel de slag- als de motorzijde van de bevestigingslocaties worden gebruikt en maakt meer dan 180° rotatie mogelijk.
BESTURINGSSYSTEMEN:
De PA-10-HALL is compatibel met de draadloze PA-40, PA-40-24 VDC, en PA-41 Hall-effectsensor-besturingskast evenals de bedrade FLTCON-besturingskastserie. Voor meer informatie over onze plug-en-play besturingskasten en ontwikkel-microcontrollers, zie onze besturingssystemen pagina.
*Onze PA-10-HALL actuatoren met 24 VDC-motoren zijn compatibel met de PA-40, PA-40-24 VDC, en PA-41-4-12V24V en FLTCON-serie van besturingskasten voor meerdere actuatoren die synchroon met dezelfde snelheid moeten bewegen. Neem voor meer informatie contact op met sales@progressiveautomations.com om de compatibiliteit van dit product met Progressive Automations besturingskasten te bevestigen.
Aangepaste opties
Zoekt u een actuator, maar komen de specificaties niet precies overeen met uw eisen? We bieden een uitgebreid scala aan maatwerkmogelijkheden, zodat u precies krijgt wat u voor uw project nodig heeft. Download het datasheet van dit product en ontdek uw opties voor maatwerk!
Het volgen van een set normen is cruciaal voor bedrijven om ervoor te zorgen dat hun producten en diensten een kwaliteitsniveau halen dat klanttevredenheid bevordert. Bij Progressive Automations streven we naar niets minder dan het beste voor onze klanten en werken we continu aan verbeteringen. Daarom zijn we verheugd aan te kondigen dat Progressive Automations nu ISO 9001:2015-gecertificeerd is!
Kwaliteit waarop u kunt vertrouwen – Meer informatieGegevensbladen
PA-10 Gebruikershandleiding
2D/3D-modellen
3D-modellen
Volledige gids voor IP‑klassificaties
Een van de meest gestelde vragen die we krijgen, gaat over IP‑bescherming en -klassificaties. Wat...
Hoe u waterschade aan uw actuator voorkomt
Elektrische lineaire actuatoren worden gebruikt om verschillende soorten toepassingen in uiteenlo...
PA-10 Productoverzicht
Maak kennis met de PA-10 Een actuator kan soms worden gebruikt in toepassingen die worden blootge...

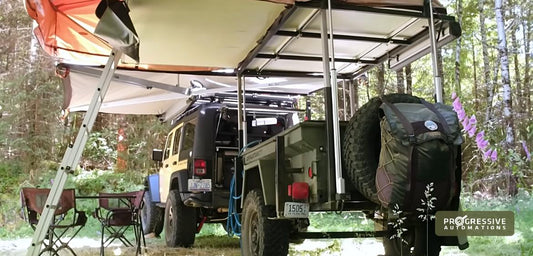

Actuators gebruiken op een kampeeraanhanger voor expeditievoertuigen
Overlanding is een opwindende manier voor mensen om afgelegen paden te verkennen en met hun gezin...
Afhankelijk van uw toepassing zijn er verschillende specificatievereisten waarmee u rekening moet houden bij het bepalen van de lineaire actuator je hebt nodig. Deze vereisten omvatten kracht, slag, snelheid en montageafmetingen. Voor gedetailleerde actuatorinformatie kunt u het gegevensblad of de specificatietabel op de productpagina van de geselecteerde actuator raadplegen. Je kunt ook Neem contact met ons op om met een van onze deskundige ingenieurs te spreken.
Inschakelduur is het deel van de werkperiode waarin een lineaire actuator actief kan blijven. U kunt de inschakelduur van een lineaire actuator berekenen met de volgende vergelijking: Inschakelduur (%) = (Tijd dat de lineaire actuator actief is) / (Tijd voor één werkperiode)
Voorbeeld: Bij een inschakelduur van 25% kan een actuator 5 minuten onafgebroken draaien en moet hij vervolgens 15 minuten rusten voordat hij weer kan functioneren.
Slaglengte is de verplaatsingsafstand van de uitschuivende stang. Om de benodigde slaglengte te bepalen, meet u uw toepassing van de volledig ingetrokken positie tot de volledig uitgeschoven positie. Het verschil is de slaglengte die u nodig heeft.
We raden altijd aan een actuator te kopen met een hogere krachtclassificatie dan uw toepassing vereist. Als u niet zeker bent van de benodigde kracht, kan dit artikel u helpen dit te berekenen: Hoe u de kracht berekent om de juiste lineaire actuator te vinden
Ja, dat is mogelijk. Het hangt echter af van de units die u momenteel gebruikt. Om actuatoren te synchroniseren hebben ze een vorm van terugkoppeling nodig, zoals een potentiometer of hall-effectsensoren. Zie hieronder voor meer informatie in enkele van onze belangrijkste artikelen over het synchroniseren van lineaire actuatoren.
Meerdere lineaire actuatoren tegelijk aansturen
Hoe maakt u gebruik van FLTCON-2 & FLTCON-4 besturingskasten?
De besturingskast die u kiest, moet voldoende spanning en stroom leveren voor uw actuator. Als u niet zeker bent van de specificaties, neem dan contact met ons op.
U kunt ook compatibele besturingskasten vinden op de productpagina van de door u geselecteerde lineaire actuator.
Backdriving is wanneer een actuator onder belasting naar beneden begint te glijden, wanneer deze overbelast is of wanneer de actuator beschadigd is. Bekijk de video.
Wat betekenen dynamische en statische draagvermogens?Dynamische belastingswaarde is de hoeveelheid gewicht die een actuator veilig kan trekken of duwen wanneer deze wordt aangedreven. Statisch draaggetal is de hoeveelheid gewicht die de actuator kan dragen of weerstaan zonder achteruit te rijden wanneer deze niet van stroom wordt voorzien. Stel dat u bijvoorbeeld een actuator op een raam hebt geïnstalleerd en de statische belasting van de actuator 100 pond is, dan kan er teruggestuurd worden wanneer er veel wind is, wat betekent dat er meer druk op de actuator wordt uitgeoefend, wat betekent dat er meer druk op de actuator wordt uitgeoefend die de belasting van 100 pond van de actuator zou overschrijden.
Wat is zijwaartse belasting?Laterale belasting is wanneer de actuator krachten ondervindt vanuit het zijvlak. Actuatoren zijn helemaal niet bedoeld om zijdelingse krachten op te vangen, dus als ze zijdelingse krachten ervaren, zal dit waarschijnlijk de actuator beschadigen of de stang buigen. Het is dus aan te raden om nooit zijdelingse krachten te gebruiken en er altijd voor te zorgen dat de actuator volledig in lijn is met of synchroon is met uw toepassing, zodat deze geen andere belasting dan de axiale belasting aanneemt. Bekijk de video.
