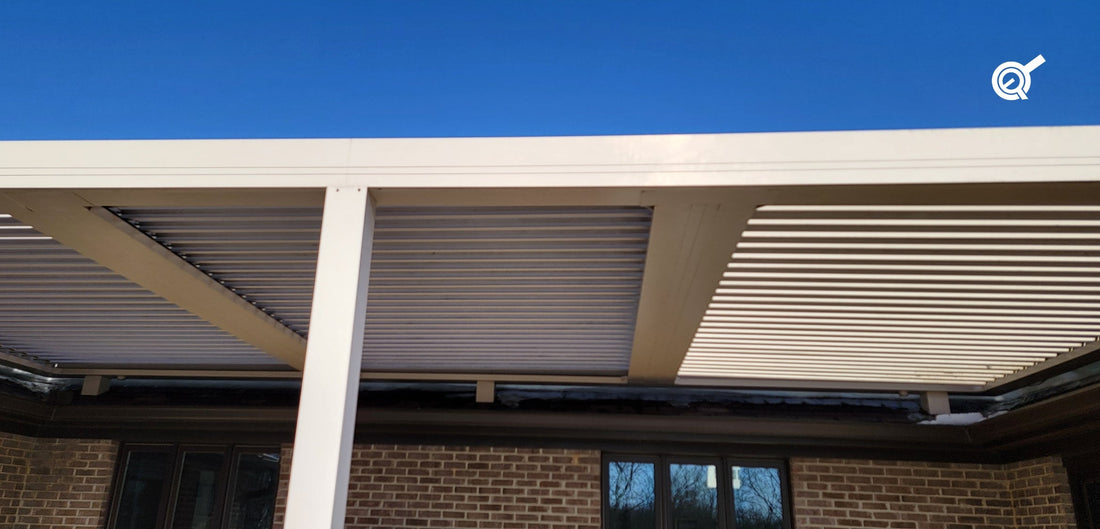

Motorisierte Lamellendächer bieten eine bequeme und effiziente Möglichkeit, präzise Anpassungen, Positionen und Neigungswinkel für Außen-Pergolen vorzunehmen.Linearantriebe werden häufig als Antriebsmechanismus für die Bewegung verwendet, die die Lamellen entsprechend den Vorlieben des Benutzers für Luftstrom, Sonnenlicht und Regenschutz anpasst. Während die ästhetischen Verbesserungen und funktionalen Vorteile von vielen geschätzt werden, müssen die Antriebe im Laufe der Zeit aufgrund von Abnutzung schließlich ersetzt werden.In diesem Artikel werden wir erläutern, wie Fred Novakov sein motorisiertes Lamellendach-Pergola mit unseren PA-10 als Ersatz für wasserdichte Linearantriebe aufgerüstet hat.
Schritt 1: Deinstallation des defekten Antriebs
Fred verwendete zunächst die standardmäßigen elektrischen Antriebe, die mit dem ursprünglichen Lamellendachsystem geliefert wurden; jedoch fiel eine der installierten Einheiten im Laufe der Zeit aus und musste ersetzt werden. Fred musste auf das Dach klettern und den defekten Antrieb deinstallieren, indem er die vorderen und hinteren Montagebohrungen abbaute und deren Befestigungsstifte entfernte. Er trennte auch die Verkabelung zwischen dem Antrieb und der vorhandenen Steuerbox, um die Einheit elektrisch vom Rest des Systems zu trennen.
Schritt 2: Identifizierung der Spezifikationsanforderungen
Das Unternehmen, das die ursprünglichen Antriebe hergestellt hat, wollte Fred keine Ersatzteile zur Verfügung stellen, da die Antriebe nur für die Verwendung auf ihren markenbezogenen Dächern hergestellt wurden und über sie bezogen werden mussten. Leider war diese Marke von einem anderen Unternehmen übernommen worden, das einen anderen Antrieb verwendete, der nicht mit dem ursprünglichen System kompatibel war. Einige Messungen und die Inspektion der Etiketten auf seinem ursprünglichen Antrieb bestätigten:
· 12 VDC-Betrieb, 4,5 Ampere Stromverbrauch
· 2000 N (450 lbs) Druck-/Zugkraft
· Hublänge: 136 mm (5,35")
· 10% Arbeitszyklus
· IP67 Schutzart (für den Außenbereich geeignet)
· Geschlossene Länge: 10,75" von Loch zu Loch
· Montagelöcher: 3/8" (0,375") Durchmesser
Nachdem er die lokale Firma, die sie vertritt, kontaktiert hatte, boten sie Fred einen Preis von mehreren tausend Dollar für die Antriebe an und garantierten ihm im Wesentlichen, dass die Antriebe seine ursprüngliche Steuerbox beschädigen würden. Die Ersatzsteuerbox und die Fernbedienung würden ebenfalls mehrere tausend Dollar zusätzlich zu den Antrieben kosten.
Schritt 3: Suche nach einem verbesserten Ersatzantrieb
Die exorbitante Summe, die die lokale Firma für einen einzelnen Ersatzantrieb verlangte, motivierte Fred, eigene Recherchen anzustellen und zu sehen, ob er eine Lösung finden konnte, die seinen Bedürfnissen von einem anderen Unternehmen entsprach. Fred stieß bei einer Google-Suche nach Linearantrieben auf Progressive Automations. Er nahm Kontakt zu uns auf und teilte uns seine Anwendungsanforderungen mit, um herauszufinden, welche Modelle aus unserem Sortiment von elektrischen Linearantrieben am besten geeignet wären. Fred fand unser technisches Vertriebsteam sehr hilfreich, um sicherzustellen, dass das, was er bestellte, die gewünschte Funktion erfüllte und dass die empfohlenen Antriebe genau das lieferten, wonach er suchte:
· wenig bis keine Modifikation der Montageshardware
· Kompatibilität mit der vorhandenen Steuerbox und der vorhandenen Fernbedienung
· Plug-and-Play-Verkabelung
· ähnliche oder bessere Gesamtspezifikationen
· Widerstandsfähigkeit gegen Regen, Sonne, Schnee und Eis
Schritt 4: Überprüfung der Eignung des gewählten Antriebs
Unser Team empfahl den PA-10-Antrieb, da dies unser ähnlichstes Modell zu den vorherigen Antrieben war, die Fred verwendete. Wir halfen auch dabei, die von Fred angeforderten Informationen bereitzustellen, einschließlich der verfügbaren Anpassungsoptionen für den PA-10, der Standard-Spezifikationen und der geschätzten Lieferzeiten. Im Folgenden finden Sie die allgemeinen Spezifikationen und Hublängen für unser Standardmodell PA-10:
· Schutzart: IP68M / IP69K (wasserdicht)
· 12 VDC-Betrieb, 6 A Stromverbrauch
· 20% Arbeitszyklus
· Kraftoptionen: 450 lbs (dynamisch und statisch)
· Hublängenoptionen: von 2" bis 36"
· Vollastgeschwindigkeit: 0,16"/s
· Montagelöcher: 0,32" Durchmesser
Neben einer schnelleren Geschwindigkeit von 0,16"/s bei voller Last und der gleichen Kraftbewertung von 450 lbs hat unser PA-10-Modell auch eine höhere Schutzart für besseren Staub- und Wasserschutz in Außenbereichen. IP68M / IP69K bedeutet, dass es staubdicht ist, für die Eintauchung und den Betrieb in Wasser bis zu einer Tiefe von 3 Metern für unbegrenzte Zeiträume geeignet ist und resistent gegen Hochdruck-/Temperaturwasserstrahlen ist. Der höhere Arbeitszyklus von 20 % war auch ein weiterer Vorteil im Vergleich zur Bewertung von 10 % der ursprünglichen Antriebe. Die auf unserer Website aufgeführten Hublängenoptionen beziehen sich auf sofort verfügbare Einheiten, die sofort versendet werden können, jedoch können Sonderbestellungen, wie z. B. für 136 mm Hublänge, bearbeitet werden, indem unser Team kontaktiert.
Schritt 5: Verkabelung von Sicherheitsgrenzschaltern und Steuerungen
Für die Verkabelung der elektrischen Antriebe machte die grundlegende 2-Draht-Betriebsweise für ihre bürstenbehafteten Gleichstrommotoren und die 12 VDC-Kompatibilität den Integrationsprozess sehr einfach. Der wasserdichte PA-10-Linearantrieb wird mit einem 60" Kabelbaum mit einem 2-poligen Molex Mini-Fit Jr-Stecker geliefert, der mit zwei Drähten verbunden ist, Motor + (Blau) und Motor - (Braun), die auf die gleiche Weise wie die ursprünglichen Antriebe funktionieren:
- Wenn 12 VDC an Motor + und gemeinsam an Motor - angelegt wird, wird der Antrieb ausgefahren.
- Wenn 12 VDC an Motor - und gemeinsam an Motor + angelegt wird, wird der Antrieb eingefahren.
Der ursprüngliche drahtlose Sender ermöglicht das Öffnen, Stoppen und Schließen mit einem einzigen Tastendruck für bis zu 6 Antriebe, die an die Steuerbox angeschlossen sind. Fred benötigt nur 3 angeschlossene Antriebe, sodass der Sender die Auswahl eines oder aller 3 Antriebe für den Betrieb ermöglicht. Da die Steuerbox einen Stromverbrauch von 10 A verarbeiten kann, lag unser PA-10, der bei voller Last maximal 6 A verbraucht, sicher im Bereich der Anforderungen der Steuerbox. Jeder PA-10-Außen-Linearantrieb wird mit zwei internen Grenzschaltern geliefert, die an seinen Endpunkten eingestellt sind und nicht verstellbar sind, sodass der Standardhub von 6" etwas zu lang war. Unsere AC-24 externen Grenzschalter wurden dann verwendet, um die Länge des Hubs zu begrenzen, jedoch empfehlen wir, diesen externen Grenzschalter nur für Innenanwendungen zu verwenden.
Schritt 6: Allmähliche Aufrüstung des gesamten Systems
Der Zweck, nur den einen defekten Antrieb aufzurüsten, war zu überprüfen und sicherzustellen, dass der PA-10 tatsächlich die richtige Einheit war. Während der erste PA-10 mit der 6"-Hublänge weiterhin hervorragend funktioniert, erforderte die Verwendung eines AC-24 externen Grenzschalters viel Fertigung. Nach etwa einem Jahr fiel der externe Grenzschalter aufgrund der Witterungseinflüsse aus. Fred entschied, dass maßgeschneiderte Lösungen besser wären, da sie weniger Ausfallpunkte hätten und nur einige kleine Montagemodifikationen erforderlich wären, um die Antriebe plug-and-play zu machen.
Nachdem sich der Antrieb über ein Jahr lang als zuverlässiger Ersatz bewährt hatte, entschied Fred, die letzten beiden ursprünglichen Antriebe durch PA-10 Sonderbestellungen für 136 mm Hublänge aufzurüsten. Fred musste die Montagehalterung leicht versetzen, da die maßgeschneiderten Antriebe 0,5" kürzer waren als erwartet, fand jedoch diese Anpassung einfach und schloss die Installation am selben Tag ab, an dem die Antriebe eintrafen.
Schritt 7: Verwendung des verbesserten Lamellendachs mit PA-10
Das verbesserte System, das unsere wasserdichten PA-10-Linearantriebe verwendet, funktioniert jetzt leiser und schneller als die Originale. Fred hat derzeit die 6"-Hublängen-Version als Backup, plant jedoch, in ein paar Monaten einen weiteren maßgeschneiderten PA-10 zu bestellen, damit der Betrieb in allen Abschnitten synchronisiert ist. Abgesehen von der sehr kleinen Modifikation an den Montagepunkten der Antriebe wurden sie in das System verkabelt und funktionieren einwandfrei. Dank ihres zusätzlichen Schutzes gegen Salz, Staub und Wasser freuen wir uns auch darauf, dass Fred seine motorisierte Lamellendach-Pergola noch viele Jahre genießen kann!
„Ich hatte einen dieser Antriebe bestellt und ihn mit einem Grenzschalter installiert. Er erfüllte seinen Zweck, war aber nicht die perfekte Lösung für meine Situation. Ich arbeitete mit Progressive Automations zusammen, um diesen Antrieb anzupassen und die genaue Hublänge zu erhalten, die ich benötigte. Ich bestellte zwei und installierte sie. Sie funktionieren GROßARTIG! Ich habe ein Video gemacht, als ich die Installation abgeschlossen habe. Sie arbeiten leiser und schneller als die Originale, die ich ersetzen möchte, damit sie alle gleichzeitig öffnen und schließen. Ich könnte mit dem Support und dem Produkt nicht zufriedener sein.“ – Fred Novakov
ZUSAMMENFASSUNG
Unser wasserdichter PA-10-Linearantrieb bietet vielseitige Spezifikationen und hohe Umweltschutzbewertungen, die für viele Außenanwendungen geeignet sind, einschließlich der Anpassungen von Lamellendachsystemen.
Vielen Dank an Fred Novakov, dass er seine Erfolgsgeschichte mit uns geteilt hat!
Wir hoffen, dass Sie diese Informationen ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie nach einer Aufrüstung Ihrer Ersatzantriebe für motorisierte Lamellendächer suchen. Wenn Sie Fragen haben oder unsere Produkte weiter besprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne weiter, wo wir können.
