Die Auswahl geeigneter Linearantriebe zur Öffnung einer Falltür-Anwendung kann ein kniffliger Prozess sein, insbesondere in den frühen Phasen eines neuen Projekts. Während es möglich ist, Schätzungen darüber abzugeben, wie viel Last benötigt wird und grobe Platzanforderungen zu ermitteln, kann die Verwendung eines Berechnungswerkzeugs mit einem Falltür-Simulator die Bequemlichkeit bei der Anpassung der ursprünglichen Designideen erheblich verbessern. In diesem Artikel werden wir erläutern, wie Sie unser Berechnungswerkzeug für Linearantriebe als Referenz nutzen können, um Ihnen einen Schritt näher zu bringen, geeignete Antriebe für Anwendungen vom Typ Falltür zu finden. Wir werden auch besprechen, wie man die Ergebnisse interpretiert und die beste Entscheidung für Ihr Projekt trifft.
Erste Schritte mit unserem Berechnungswerkzeug
Der erste Schritt zur Nutzung unseres Berechnungswerkzeugs besteht darin, auf unserer Website nach dem Link zu suchen. Gehen Sie auf unsere Startseite, fahren Sie mit der Maus über die Registerkarte "Ressourcen" und klicken Sie dann auf "Berechnungswerkzeug für Linearantriebe", um die Seite zu öffnen. Dieses Werkzeug hat einen maximalen Breitenbereich von bis zu 100 Zoll und einen maximalen Höhenbereich von bis zu 100 Zoll. Es liegt in der Verantwortung des Benutzers, physische Tests und Messungen für weitere Überprüfungen durchzuführen, nachdem das Berechnungswerkzeug für erste Schätzungen und Referenzen verwendet wurde. Ein weiterer Punkt, den Sie beachten sollten, ist, dass die Montagepunkte "A" und "B", die angezeigt werden, wenn Sie ein Antriebs-Modell auswählen, die Montagebohrungen Ihrer Antriebe darstellen. Dieses Werkzeug berücksichtigt keine benutzerdefinierten oder standardmäßigen Montagehalterungen, die Sie im fertigen Projekt installieren könnten.
[cta-inhalt]
Erfahren Sie, warum Hersteller und Ingenieure sich für die Zusammenarbeit mit Progressive Automations entscheiden!
Verstehen der physikalischen Parameter
Dieses Werkzeug erfordert die physischen Maße von Parametern wie der Breite, Höhe und Last unserer Falltür. Der Winkel, bis zu dem sich die Falltür öffnen wird, benötigt einige erste Schätzungen. Die Position des Montagebohrlochs für die Achse unserer elektrischen Linearantriebe und die Anzahl der Antriebe, die wir verwenden möchten, sind Faktoren, die für die Simulation vorhergesagt werden müssen. Durch die Annäherung an die Größe, das Gewicht und den Maßstab des Projekts können wir Vorhersagen darüber treffen, welcher Typ von Antrieb für die Simulation verwendet werden kann. Die Hublänge wird eine der Variablen sein, die wir weiter anpassen, bis wir ein geeignetes empfohlenes Produkt finden, das auf der rechten Seite des Berechnungswerkzeugs angezeigt wird.
Messung Ihrer Falltür
Der nächste Schritt besteht darin, die Abmessungen des Falltürprojekts zu messen und das Gewicht der Tür zu ermitteln. Für grobe Messungen sollte ein Maßband genau genug sein. Das Gewicht einer Falltür kann geschätzt werden, indem man ihr Volumen (in^3) berechnet und dann mit dem Wert für Pfundmasse pro Kubikzoll (lbs/in^3) basierend auf den Materialien, aus denen sie gefertigt ist, multipliziert.
Unser Beispiel verwendet eine Holzfalltür mit den folgenden Werten:
Gewicht = 113 lbs
Länge = 32 Zoll
Breite = 37 Zoll
Höhe = 32 Zoll
Da die meisten Falltüren Treppen oder Leitern in den Keller haben, gibt es normalerweise nicht viele Einschränkungen hinsichtlich der Höhe; wir verwenden jedoch nur 32 Zoll, um einen Wert zu haben, der dem unserer Länge entspricht. Der ideale Öffnungswinkel hängt von den persönlichen Vorlieben und der Höhe des Benutzers ab; wir verwenden jedoch 75 Grad für unser Beispiel.
[cta-inhalt]
Wir bieten eine breite Palette von elektrischen Linearantrieben für jede Anwendung an – klicken Sie hier, um zu stöbern!
Eingabe der Werte
Nachdem Sie die Falltür gemessen haben, geben Sie die erforderlichen Werte in das Berechnungswerkzeug ein. Indem Sie den Maßstab Ihres Projekts schätzen, können Sie vorhersagen, ob ein Antrieb für den Simulator ausreicht oder ob die Verwendung von zwei Antrieben für größere und schwerere Falltüren besser wäre. Für nur einen Antrieb möchten wir diesen so nah wie möglich in der Mitte montieren, um das Gewicht so ausgewogen wie möglich zu halten und jede Möglichkeit einer seitlichen Belastung oder Verschiebung zu reduzieren. Dies hilft auch sicherzustellen, dass sich die Falltür gleichmäßig anhebt, anstatt zu hängen oder aufgrund mangelnder Unterstützung auf einer Seite zu sinken.

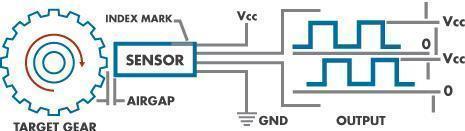

Wenn Sie 2 Antriebe verwenden würden, hätten Sie einen links und einen rechts zur Unterstützung und zum Ausgleich. Wenn mehrere Antriebe synchron reisen müssen, empfehlen wir Antriebe mit Hall-Effekt-Sensoren. Dies liegt daran, dass sie Hall-Effekt-Rückmeldungen haben, die an eine Steuerbox gesendet werden, die dann die erforderlichen Korrekturen vornehmen kann, wenn eine Seite mit einer anderen Geschwindigkeit fährt. Unterschiedliche Geschwindigkeiten können manchmal durch eine leicht ungleiche Gewichtsverteilung oder die Geschwindigkeitstoleranz der Gleichstrommotoren (+/- 10%) in den Antrieben verursacht werden.
Der PA-04-HS ist der einzige Standardantrieb, den wir mit Hall-Effekt-Sensoren im Sortiment haben; wir werden jedoch in diesem Beispiel einen PA-04-Antrieb verwenden und eine Hublänge von 4 Zoll wählen, um zu beginnen. Wir werden feststellen, dass der Winkel und die Standardmontageposition nicht geeignet sind, sodass wir diese anpassen müssen oder einen anderen Antrieb oder eine andere Hublänge wählen müssen.
Allmähliche Anpassungen vornehmen
Um besser zu visualisieren, welche Variablenänderungen welche Effekte haben, können Sie den Simulator testen, indem Sie schrittweise Anpassungen an den flexiblen Variablen vornehmen. Wenn Sie den Öffnungswinkel auf 24 Grad oder weniger senken, funktioniert der zuvor gewählte Antrieb; das Ergebnis wird jedoch ein unangenehmer Winkel sein, um in den Keller ein- und auszusteigen. In diesem Fall werden wir den Winkel auf 75 Grad zurücksetzen, um einen angenehmen Öffnungswinkel zu erhalten. Durch den Wechsel zu längeren Hublängen durch Versuch und Irrtum können wir eine Hublänge von 8 Zoll finden, die funktioniert; der Antrieb wird jedoch sehr nah an der Wand in der X-Koordinate positioniert sein. Nur einen Abstand von 2 Zoll zu haben, kann für einige Installationsbedingungen unangenehm sein und lässt nicht viel Spielraum für Anpassungen, wenn wir Montagehalterungen für die Zukunft berücksichtigen möchten.
Anpassung für mehr Platz
Die Wahl einer längeren Hublänge ermöglicht mehr Optionen für einen größeren Arbeitsbereich, der helfen kann, zusätzlichen Platz für die Montagehalterungen in der Zukunft zu schaffen. Verschiedene Modelle von Montagehalterungen, wie unsere BRK-01 und BRK-02, haben aufgrund ihrer Abmessungen unterschiedliche Platzanforderungen. Sie können auch Ihre eigenen benutzerdefinierten Montagehalterungen anfertigen, wenn Sie dies bevorzugen.
[cta-inhalt]
Entdecken Sie unser Sortiment an vorgefertigten Steuerungsmodulen und Geschwindigkeitsreglern!
Hebel für schwerere Türen

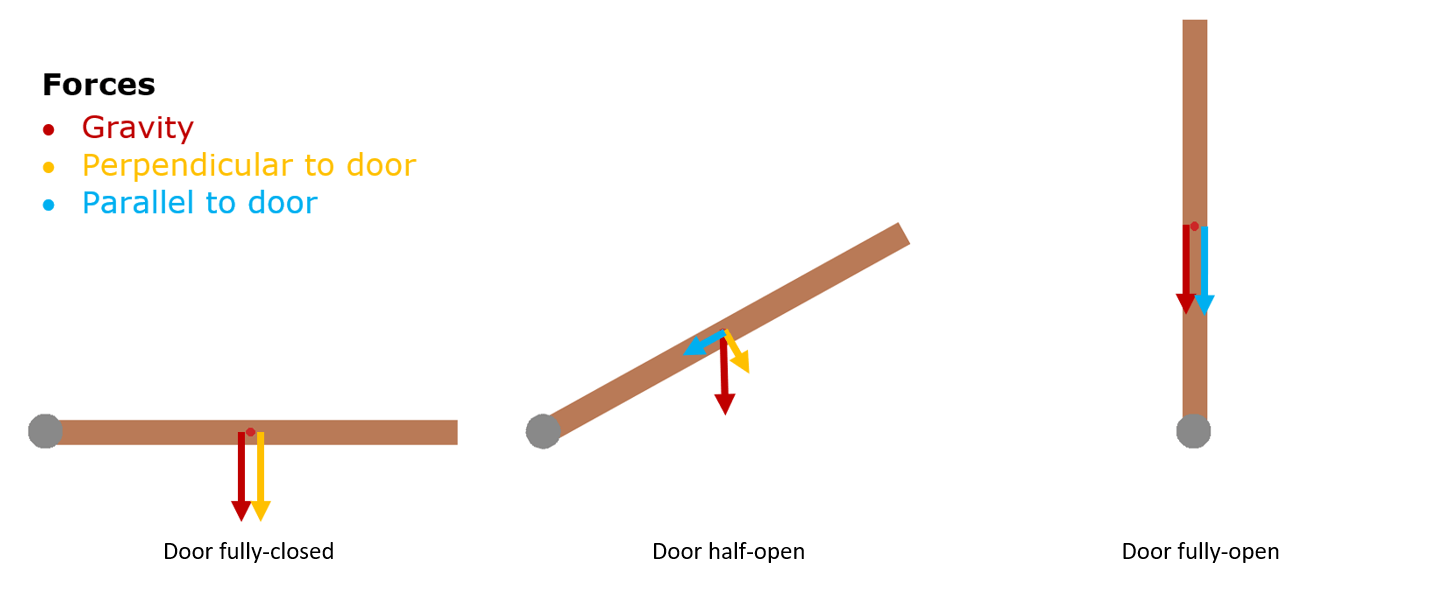

Wenn wir feststellen, dass das Gewicht unserer Tür schwerer wird als ursprünglich erwartet, kann dieses Simulatorwerkzeug den Gewichtswert anpassen. Wenn Sie den Simulator mit orangefarbenen und roten Linien sehen, aber keinen Antrieb angezeigt bekommen, könnte dies daran liegen, dass der gewählte Antrieb nicht über eine ausreichende Kraftbewertung für das Gewicht der Tür verfügt. In diesem Beispiel verschwindet der Antrieb, wenn das Gewicht 152 lbs beträgt, da er nicht über genügend Kraftkapazität verfügt, wird jedoch wieder angezeigt, wenn das Gewicht 151 lbs beträgt. Die Verwendung einer längeren Hublänge kann mehr Hebelwirkung ermöglichen, um mehr Kraft zu bewältigen. Dadurch bleibt der Montagepunkt "B" gleich, während sich der Montagepunkt "A" nach hinten bewegt. Die Verwendung einer 12-Zoll-Hublänge ermöglicht ein Türgewicht von bis zu 162 lbs, während die 10-Zoll-Hublänge maximal 151 lbs bewältigen kann.
Um das vollständige Video unseres Berechnungswerkzeugs zu sehen, können Sie sich gerne unser Video unten ansehen:
[cta-inhalt]
Sehen Sie sich die verschiedenen Anwendungsfälle und Branchen an, die von unseren Linearantrieben profitiert haben!
ZUSAMMENFASSUNG
Ein Simulator und ein Kraftberechnungswerkzeug mit Winkeln sind eine hilfreiche Referenzquelle in den frühen Phasen eines Falltürprojekts. Durch grobe Schätzungen und eine allgemeine Vorstellung davon, welche Antriebsmodelle mit unserem Berechnungswerkzeug in Betracht gezogen werden können, sind Sie nun einen Schritt näher daran, Ihre Falltür zu automatisieren!
Wir hoffen, dass Sie dies ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie nach einem Berechnungswerkzeug gesucht haben, das Ihnen bei der Auswahl von Antrieben für Ihr Falltürprojekt hilft! Wenn Sie Fragen haben oder unsere Produkte weiter besprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne in jeder Hinsicht weiter.
