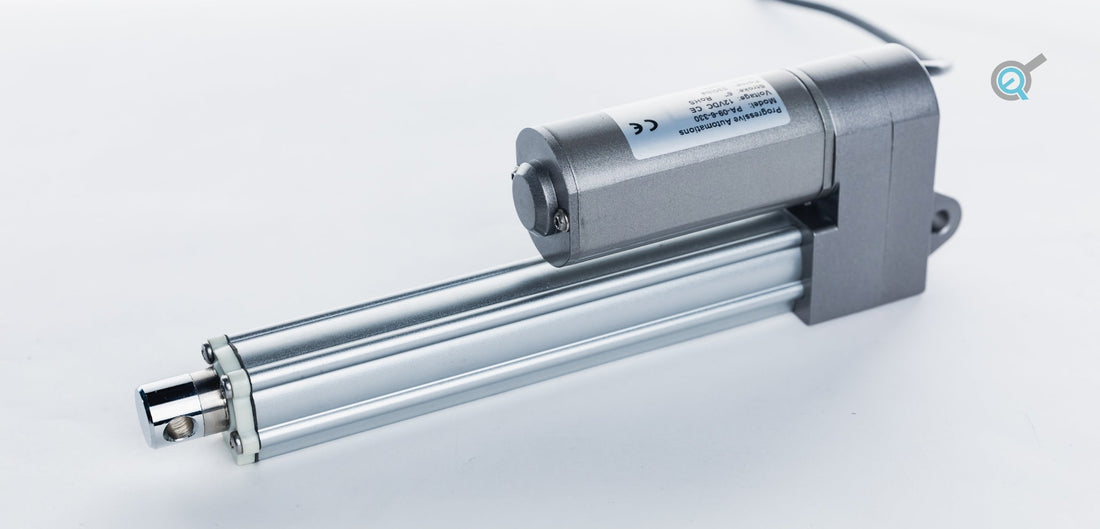

Wenn Sie eine industrielle Anwendung haben, die einen kleinen, robusten und leistungsstarken elektrischen Mini-Industriemotor benötigt, suchen Sie nicht weiter. Unser PA-09 Mini-Industriemotor kommt in einem täuschend kleinen Paket, ist aber für seine Größe leistungsstark. Dieser Motor ist so konzipiert, dass er robust ist, mit langlebigen Materialien, die für sein Gehäuse verwendet werden, in einem kompakten Design, das Schutz gegen raue Umweltbedingungen bietet. Mit all diesen Funktionen ist dieser Mini-Linearantrieb eine ausgezeichnete Wahl für vielseitige, wirtschaftliche und robuste Lösungen, die eine lange und wartungsfreie Betriebsdauer bieten. Dieser Artikel behandelt die Spezifikationen und neu hinzugefügte Hall-Effekt-Rückmeldungsoptionen für präzise Steuerung und Anwendungen, die von unserem PA-09 Mini-Industriemotor profitieren.
Hauptmerkmale des PA-09
Wenn es etwas Besonderes an diesem Mini-Industriemotor gibt, dann ist es das kompakte Design des Gehäuses, das ihn auch vor rauen Umweltbedingungen schützt. Mit einer Schutzart von IP66 bedeutet dies, dass er einen hervorragenden Schutz gegen das Eindringen von Staubpartikeln bietet und sogar einem Sprühnebel aus Wasser standhalten kann, ohne beschädigt zu werden. Er erzeugt eine hohe Kraft von 330 lbs (statisch und dynamisch) und bietet Möglichkeiten für eine präzisere Steuerung durch die Positionsrückmeldungsoptionen mit Hall-Effekt-Sensoren. Im Folgenden haben wir die Produktdetails des PA-09 skizziert, die seine wichtigsten Merkmale hervorheben und Ihnen helfen, zu entscheiden, ob es der richtige Motor für Sie ist!
Physikalische Eigenschaften
Als eines unserer Modelle von industriellen Motoren wurde der PA-09 als robustes Gerät mit einer Hublänge aus Edelstahl und einem kompakten Design aus Aluminiumlegierung 6062 konzipiert. Seine Hublängen reichen von 2" bis 40", die bei Bedarf angepasst werden können. Seine internen Zahnräder bestehen aus hochfestem Polyformaldehyd-Material für einen ultra-leisen Betrieb und eine Geräuschbewertung von < 45 dBA. Unser PA-09 kann auch in einem Umgebungstemperaturbereich von -25 °C bis 65 °C betrieben werden.
Elektrische Betriebsarten & Positionsrückmeldung
Der PA-09 Mini Linearantrieb ist im Handel in den Optionen 12 VDC oder 24 VDC für ihren bürstenbehafteten Gleichstrommotor erhältlich. Seine Stromwerte reichen von 1,5 A ohne Last (0,6 A für 24 VDC) bis 4 A bei voller Last (3 A für 24 VDC). Sein Anschluss ist ein 2-poliger Molex Mini-Fit Jr mit einer Kabellänge von 40" für den 2-Draht-Betrieb. Wenn Sie nach Hall-Effekt-Sensor-Rückmeldungen suchen, können die Hall-Mini-Antriebe auch als Handelsoption gewählt werden, wenn erforderlich – für diese PA-09-HALL-Option hat die Verkabelung einen 6-poligen Mini-Fit Jr-Anschluss. Er verfügt auch über integrierte Endschalter, die sich sicher abschalten, falls die Welle über die Konstruktionsgrenzen hinaus verlängert oder zurückgezogen wird. Für alternative Rückmeldungsoptionen sind Sonderbestellungen möglich, um Einheiten mit einer Hublänge von bis zu 8" mit einem eingebauten Potentiometer als Rückmeldungsgerät zu versehen.
Montagehalterungen
Der PA-09 Mini-Industriemotor kann mit dem BRK-09 montiert werden, der unsere Montagehalterung ist, die speziell für diesen Motor entwickelt wurde. Ein Paar dieser leichten, starken Halterungen ermöglicht es Ihnen, diesen Motor problemlos in Ihrer Anwendung zu montieren. Die Halterung kann an beiden Enden des kompakten Motors installiert werden und kann um 180° gedreht werden. Jede Halterung wird separat vom Motor verkauft und enthält alle erforderlichen Stifte für die Installation. Der BRK-10 ist ebenfalls erhältlich, um zusätzlichen Montageunterstützung am Hublängen-Gehäuse zu bieten.
Kompatible Steuerboxen
Progressive Automations bietet kompatible Steuerboxen und andere verwandte Geräte für Ihre Anwendung an, die eine Vielzahl von Optionen umfassen, einschließlich kabelgebundener oder drahtloser Steuerboxen. Sie haben auch die Wahl zwischen einem Standardcontroller für Motoren mit 2-Draht-Betrieb oder Modellen, die mit Rückmeldungsoptionen kompatibel sind, je nach Ihren Anforderungen. Sie können auch mehrere Motoren von einer einzigen Steuerbox steuern, wenn Sie sich für zwei oder mehr Kanäle entscheiden. Der PA-09-HALL mit seinem 6-poligen Anschluss und 24 VDC-Motoren ist speziell kompatibel mit der PA-40-24VDC und PA-41, sowie der kabelgebundenen FLTCON Steuerbox-Serie, während die 12 VDC-Version mit der PA-40 kompatibel ist.
Anwendungen & Vorteile der HALL-Sensor-Integration
Standard-PA-09-Modelle wurden im Laufe der Jahre für eine Vielzahl von Anwendungen verwendet, darunter die Automatisierung von Weihnachtsdekorationen, individuelle Projekte und viele weitere Anwendungsfälle in verschiedenen Branchen! Als neu eingeführte Option ermöglicht der PA-09-HALL die Synchronisation mehrerer Motoren mit der PA-40-Steuerbox, die mit drahtlosen Fernbedienungen geliefert wird. Wenn mehrere Motoren synchron reisen müssen, empfehlen wir Motoren mit Hall-Effekt-Sensoren. Dies liegt daran, dass sie eine Hall-Effekt-Rückmeldung an eine Steuerbox senden, die dann die erforderlichen Korrekturen vornehmen kann, wenn eine Seite mit einer anderen Geschwindigkeit reist. Unterschiedliche Geschwindigkeiten können manchmal durch leicht ungleiche Gewichtsverteilungen oder die Geschwindigkeitstoleranz der Gleichstrommotoren (+/- 10 %) in den Motoren verursacht werden. Das Team von 427Naja demonstriert dies mit ihrem DIY-Projekt für eine automatische Motorhaube unter Verwendung unserer elektrischen Motorhauben-Antriebe!
ZUSAMMENFASSUNG
Der PA-09 bietet hohe Kraftvielfalt in einem langlebigen und kompakten Design für die Installation in engen Platzverhältnissen. Wenn der Lagerbestand PA-09 und PA-09-HALL Ihre spezifischen Anforderungen nicht erfüllt, bieten wir auch maßgeschneiderte Fertigungsoptionen an, um Ihnen eine genauere Übereinstimmung zu bieten.
Wir hoffen, dass Sie dies ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie auf der Suche nach einer Lösung für einen Mini-Industriemotor sind. Wenn Sie Fragen haben oder unsere Produkte weiter besprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne weiter, wo wir können.
