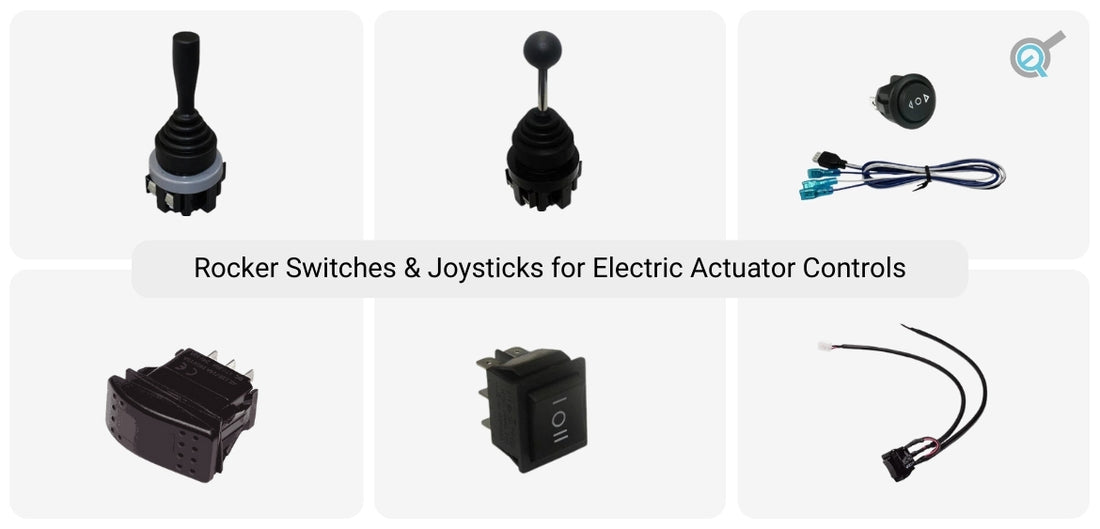

Wippschalter und Joysticks sind beliebte Lösungen zur Steuerung von Aktuatoren für Anwendungsfälle, die eine einfache und zuverlässige Bedienung erfordern. Neben ihrem intuitiven Design, das viele Benutzer als einfach zu bedienen und zu installieren empfinden, bieten sie auch Vielseitigkeit in der Auswahl der verfügbaren Optionen und können diskret platziert werden. Wippschalter können in eine Wand oder in eine Gehäusebox eingelassen werden, wodurch sie unsichtbar, aber leicht zugänglich sind. Joysticks bieten den Vorteil eines schnellen Zugriffs und einer hohen Sichtbarkeit für Anwendungsfälle, die eine regelmäßige Nutzung der Aktuatorsteuerungen erfordern. In diesem Artikel werden wir die Details unserer Wippschalter und Joysticks für Aktuatorsteuerungen behandeln, damit Sie ein besseres Verständnis für die Vielzahl der verfügbaren Aktuatorsteuerungsoptionen für Ihre nächste Anwendung haben.
Wippschalter - Momentan/Nicht-momentan - 10A
Die RC-03 Modelle kommen in momentaner Konfiguration, während unsere RC-01 Modelle nicht-momentane Wippschalter sind. Beide DPDT Wippschalter sind für 12 VDC mit einem maximalen Stromverbrauch von 10 A ausgelegt. Diese Wippschalter sind ideal für kostengünstige Aktuator-Steuerungen. Die im AC-17 Verkabelungskit enthaltenen blauen und roten Molex-Steckverbinder sind mechanisch mit den Schaltern RC-01 und RC-03 kompatibel.
Im momentanen Modus muss der Schalter kontinuierlich in der aktiven Position gehalten werden, damit der elektrische Strom fließen kann. Sobald ein Benutzer den Schalter loslässt, stoppt das Gerät den Stromfluss, da der federbelastete Schalter automatisch in die neutrale Position zurückkehrt. Der nicht-momentane Modus funktioniert wie ein Schalter, der in seiner zuletzt eingestellten Position bleibt, bis er erneut geändert wird, unabhängig davon, ob er gedrückt wird oder nicht. Das bedeutet, dass der Stromfluss nach der Aktivierung weitergeht, bis der Schalter manuell ausgeschaltet wird oder der Aktuator seine eingebauten Endschalter erreicht.
Einfach auf die Schaltfläche klicken, um auf das Schaltbild für unsere RC-03 und RC-01 zuzugreifen.
Wippschalter - Momentan/Nicht-momentan - 20A - IP68
Ähnlich sind unsere RC-10 Modelle in momentaner Konfiguration erhältlich, während unsere RC-11 Modelle nicht-momentane Wippschalter sind. Die im AC-17 Verkabelungskit enthaltenen blauen und roten Molex-Steckverbinder sind ebenfalls mechanisch mit den Schaltern RC-10 und RC-11 kompatibel, beachten Sie jedoch bitte, dass die im AC-17 enthaltenen 18 AWG Drähte für Ströme von bis zu 12 A ausgelegt sind.
Was diese DPDT-Schalter einzigartig macht, sind ihre LEDs und ihr robustes Design, das für 12 VDC mit einem Stromverbrauch von 20 A ausgelegt ist, kombiniert mit der wasserdichten hohen Schutzart IP68. Beide Schalter verfügen über eine eingebaute rote LED, die je nach Benutzerpräferenz auf verschiedene Konfigurationen verdrahtet werden kann:
- Quadratische LED (Immer an): GND an Pin 7, 12 VDC an Pin 3
- Quadratische & Streifen-LED (An, wenn der Wippschalter betätigt wird): GND an Pin 7, 12 VDC an Pin 2
Sehen Sie sich das Schaltbild und die Videodemonstration unserer LED-Wippschalter an.
Joystick - Zwei Richtungen - Momentan - Kugeloberseite - 10A
Unser RC-09 Joystick bietet vollständige Steuerung von Aus- und Einfahren eines einzelnen 12 VDC linearen Aktuators, der bis zu 10 A Strom zieht. Drücken Sie einfach den Joystick in eine Richtung, um ihn auszufahren, und drücken Sie ihn in die entgegengesetzte Richtung, um ihn einzufahren. Dieser Joystick bietet hohe Sichtbarkeit und ergonomische Bedienung mit seiner Kugeloberseite und einer intuitiven Schnittstelle für die Aktuatorsteuerungen. Schraubklemmen als Verbindungstyp ermöglichen vielseitige Kompatibilität und eine einfache Installation. Bitte beachten Sie, dass Sie möglicherweise Relais für den DPDT-Zugriff auf die Aktuatorsteuerungen benötigen, da die Schaltung dieses Joysticks aus 2x SPST-Steuerungen besteht.
Sehen Sie sich das Schaltbild für 2-Wege-Joysticks an.
Joystick - Vier Richtungen - Momentan - Bat Top - 10A
Unser RC-15 Joystick ermöglicht die individuelle Steuerung von Aus- und Einfahren von bis zu 2x 12 VDC elektrischen linearen Aktuatoren, die jeweils bis zu 10 A Strom ziehen. Fahren Sie einen Aktuator in horizontaler Richtung des Joysticks ein und aus, und einen zweiten in vertikaler Richtung. Dieser Joystick bietet hohe Sichtbarkeit und ergonomische Bedienung mit seiner Bat-Top und einer intuitiven Schnittstelle für die Aktuatorsteuerungen. Schraubklemmen als Verbindungstyp ermöglichen vielseitige Kompatibilität und eine einfache Installation. Bitte beachten Sie, dass Sie möglicherweise Relais für den DPDT-Zugriff auf die Aktuatorsteuerungen benötigen, da die Schaltung dieses Joysticks aus 4x SPST-Steuerungen besteht.
Erforschen Sie die Links unten, um das Schaltbild für 4-Wege-Joysticksteuerungen mit 2x DPDT-Relais und 4x SPDT-Relais anzuzeigen:
Joystick - Zwei Richtungen - Momentan - Bat Top - 10A
Unser RC-14 Joystick bietet vollständige Steuerung von Aus- und Einfahren eines einzelnen 12 VDC linearen Aktuators, der bis zu 10 A Strom zieht. Drücken Sie einfach den Joystick in eine Richtung, um ihn auszufahren, und drücken Sie ihn in die entgegengesetzte Richtung, um ihn einzufahren. Dieser Joystick bietet hohe Sichtbarkeit und ergonomische Bedienung mit seiner Bat-Top und einer intuitiven Schnittstelle für die Aktuatorsteuerungen. Schraubklemmen als Verbindungstyp ermöglichen vielseitige Kompatibilität und eine einfache Installation. Bitte beachten Sie, dass Sie möglicherweise Relais für den DPDT-Zugriff auf die Aktuatorsteuerungen benötigen, da die Schaltung dieses Joysticks aus 2x SPST-Steuerungen besteht.
Sehen Sie sich den Link unten an, um das Schaltbild für 2-Wege-Joysticks anzuzeigen.
Wippschalter - Momentan - 20A - Mit angeschlossenen Drähten
Der RC-12 Wippschalter kommt vorkabelt mit angeschlossenen Drähten für eine einfache Installation an Ihre Stromquelle und den elektrischen linearen Aktuator. Dieser DPDT-Schalter ist federbelastet für die momentanen Steuerungen, indem der Schalter in eine Richtung gedrückt wird, um ihn auszufahren, und in die andere, um ihn einzufahren, während das Loslassen des Schalters ihn in seine neutrale „Aus“-Position zurückfedert. Eine Schutzart von IP54 ermöglicht es dem Schalter, etwas Staub und Wasser zu widerstehen, jedoch empfehlen wir, Gehäuse oder zusätzlichen Schutz hinzuzufügen, wenn dieser Schalter im Freien verwendet wird.
Für das Schaltbild unseres RC-12, sehen Sie sich den folgenden Link an:
Wippschalter Momentan - Mit angeschlossenen Drähten für PA-25, PA-40
Die PA-25 und PA-40 Steuerboxen kommen mit drahtlosen Aktuatorsteuerungen über ihre enthaltenen Fernbedienungen, jedoch ermöglichen unsere RC-13 Mini Wippschalter die Option für kabelgebundene Steuerungen. Als SPDT-Wippschalter kann der RC-13 auch in anderen 12 VDC-Schaltungen mit einem maximalen Stromverbrauch von 10 A verwendet werden. Da es sich um einen momentanen Schalter handelt, ist er federbelastet für eine intuitive Schnittstelle zu den Aktuatorsteuerungen. Er hat einen mittleren Pin als COM, um den weißen Draht anzuschließen, während die beiden blauen Drähte an die beiden seitlichen Pins angeschlossen werden.
ZUSAMMENFASSUNG
Die Verwendung von Wippschaltern und Joysticks als Aktuatorsteuerungen ermöglicht es den Benutzern, eine intuitive Schnittstelle und einen einfachen Installationsprozess zu haben. Anwendungen, die ein robustes Design erfordern, profitieren ebenfalls von ihrem zuverlässigen Betrieb bei intensiver Nutzung, da sie mit langlebigen Komponenten und weniger Teilen arbeiten, was die Wahrscheinlichkeit von Ausfällen im Laufe der Jahre verringert.
Wir hoffen, dass Sie diese Informationen ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie nach Wippschalter- und Joystick-Aktuator-Steuerungen für Ihr nächstes Projekt gesucht haben. Wenn Sie Fragen haben oder mehr über unsere Produkte sprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne weiter, wo wir können.
