12–24 VDC – Synchronisierte 4‑Kanal‑Hall‑Effekt‑Linearantriebssteuerung – 25 A – Kabellose Fernbedienungen
12–24 VDC – Synchronisierte 4‑Kanal‑Hall‑Effekt‑Linearantriebssteuerung – 25 A – Kabellose Fernbedienungen
SKU: PA-41-4-12V24V
Verfügbarkeit für Abholungen konnte nicht geladen werden

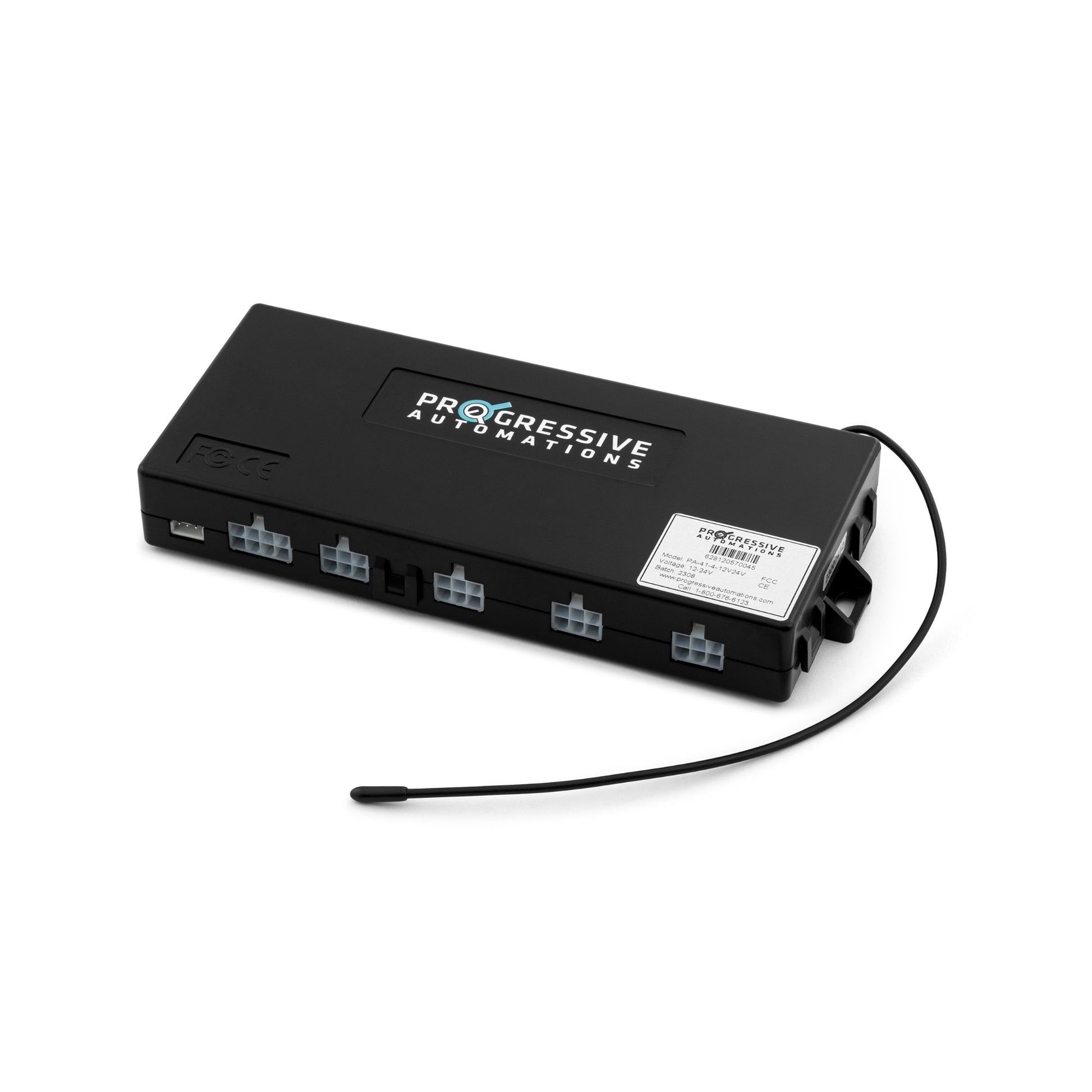

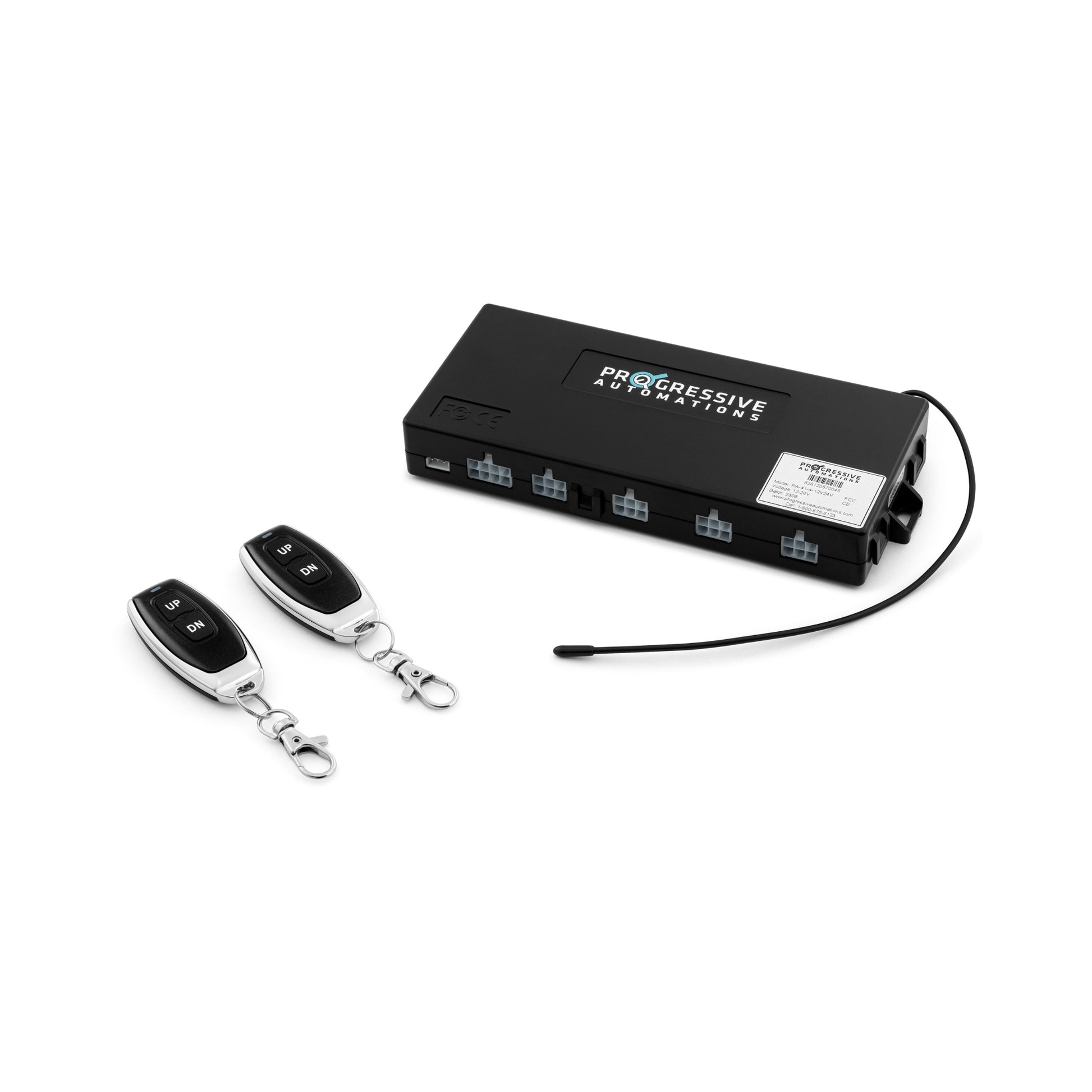

Die Steuerbox PA-41-4-12V24 ermöglicht die synchrone Steuerung von vier Linearantrieben mit Hall‑Effekt‑Rückmeldung. Mit einer der 2 mitgelieferten kabellosen Fernbedienungen können Nutzer ihre synchronisierten Linearantriebe aus einer Entfernung von bis zu 100 Fuß (im Freien) ausfahren, stoppen und einfahren. Die Steuerbox bietet sowohl Tast- als auch rastende Betriebsarten für die kabellosen Fernbedienungen, einen verkabelten momentanen Wippschalter RC-13 sowie eine Inline-Sicherung zum Schutz vor Kurzschlüssen.

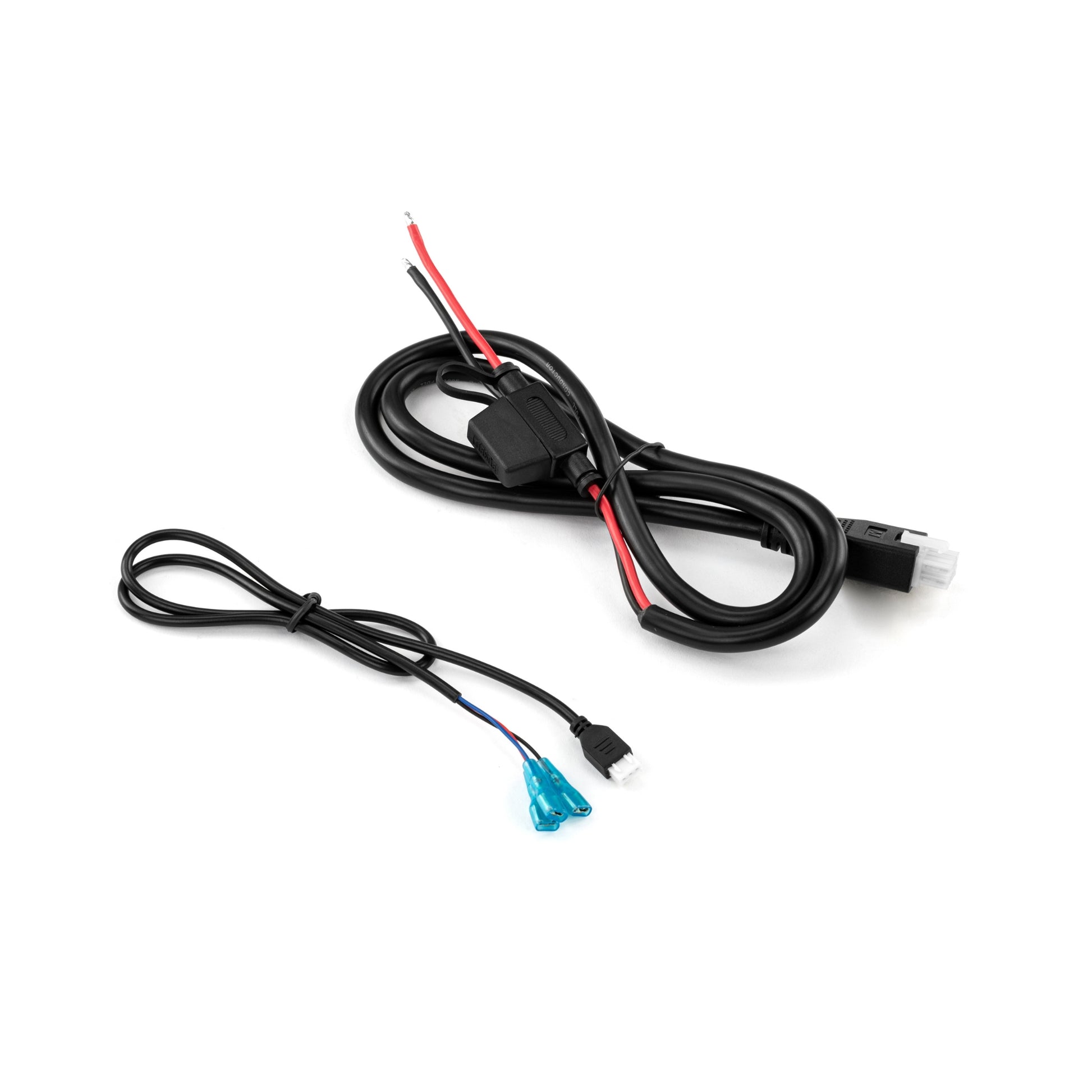

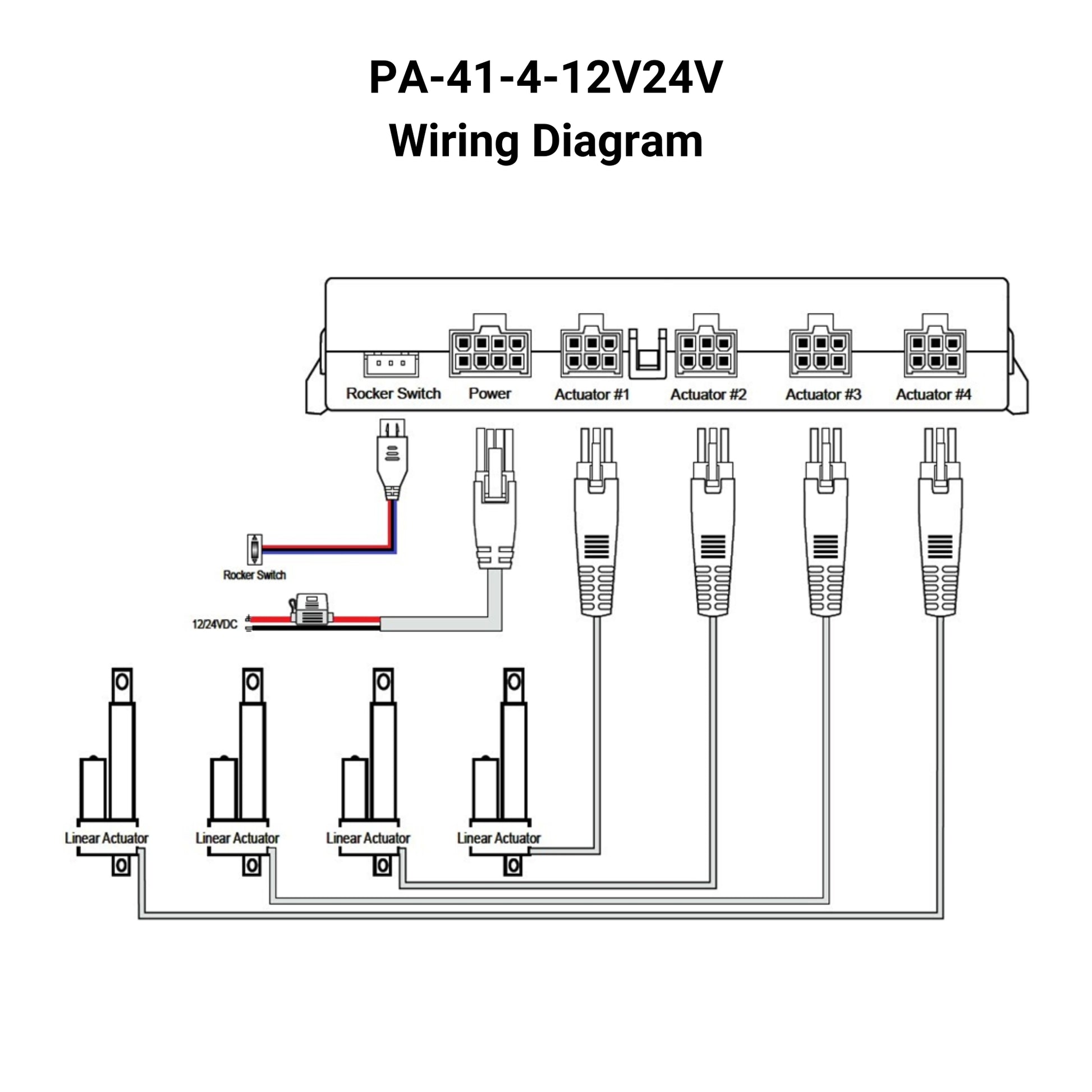

Mithilfe des mitgelieferten Kabelbaums verbinden Sie die Linearantriebe mit der Steuerbox. Legen Sie 12–24 VDC an die Versorgungsleitungen an, und das System ist einsatzbereit. Es ist wichtig sicherzustellen, dass die Stromversorgung eine ausreichende Stromstärke bereitstellt, um die Linearantriebe zu steuern. Die PA-41-4-12V24 ist dafür ausgelegt, maximal 6,25 A pro Kanal bei 12 VDC und 5 A pro Kanal bei 24 VDC zu verarbeiten.
Bitte beachten Sie das PA-41-4-12V24-Datenblatt für Informationen zu Bedienelementen, Verdrahtung und Fehlerbehebung.
* Nur kompatibel mit Hall‑Effekt‑Linearantrieben mit 12 VDC oder 24 VDC. Steuert 4 passende Hall‑Effekt‑Linearantriebe gleichzeitig, sodass sie mit derselben Geschwindigkeit zusammen in die gleiche Richtung fahren. Stellen Sie sicher, dass PA‑04‑HS‑Linearantriebe nicht vollständig belastet sind, um innerhalb des Stromnennwerts zu bleiben.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
Die Steuerbox PA-41-4-12V24 ermöglicht die synchrone Steuerung von vier Linearantrieben mit Hall‑Effekt‑Rückmeldung. Mit einer der 2 mitgelieferten kabellosen Fernbedienungen können Nutzer ihre synchronisierten Linearantriebe aus einer Entfernung von bis zu 100 Fuß (im Freien) ausfahren, stoppen und einfahren. Die Steuerbox bietet sowohl Tast- als auch rastende Betriebsarten für die kabellosen Fernbedienungen, einen verkabelten momentanen Wippschalter RC-13 sowie eine Inline-Sicherung zum Schutz vor Kurzschlüssen.
Mithilfe des mitgelieferten Kabelbaums verbinden Sie die Linearantriebe mit der Steuerbox. Legen Sie 12–24 VDC an die Versorgungsleitungen an, und das System ist einsatzbereit. Es ist wichtig sicherzustellen, dass die Stromversorgung eine ausreichende Stromstärke bereitstellt, um die Linearantriebe zu steuern. Die PA-41-4-12V24 ist dafür ausgelegt, maximal 6,25 A pro Kanal bei 12 VDC und 5 A pro Kanal bei 24 VDC zu verarbeiten.
Bitte beachten Sie das PA-41-4-12V24-Datenblatt für Informationen zu Bedienelementen, Verdrahtung und Fehlerbehebung.
* Nur kompatibel mit Hall‑Effekt‑Linearantrieben mit 12 VDC oder 24 VDC. Steuert 4 passende Hall‑Effekt‑Linearantriebe gleichzeitig, sodass sie mit derselben Geschwindigkeit zusammen in die gleiche Richtung fahren. Stellen Sie sicher, dass PA‑04‑HS‑Linearantriebe nicht vollständig belastet sind, um innerhalb des Stromnennwerts zu bleiben.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
| Number of Channels | 4 |
| Input Voltage | 12-24 VDC |
| Output Voltage | 12-24 VDC |
| Max Current at 12VDC Per Channel | 6.25 A |
| Max Current at 24VDC Per Channel | 5 A |
| Duty Cycle | 10% (2 min on, 18 min off) |
| Feedback Input | Hall Effect Sensor |
| Operational Temperature | -30°C to 60°C (-22°F to 149°F) |
| Housing Color | Black |
| Housing Material | Plastic |
| Certifications | CE, FCC |

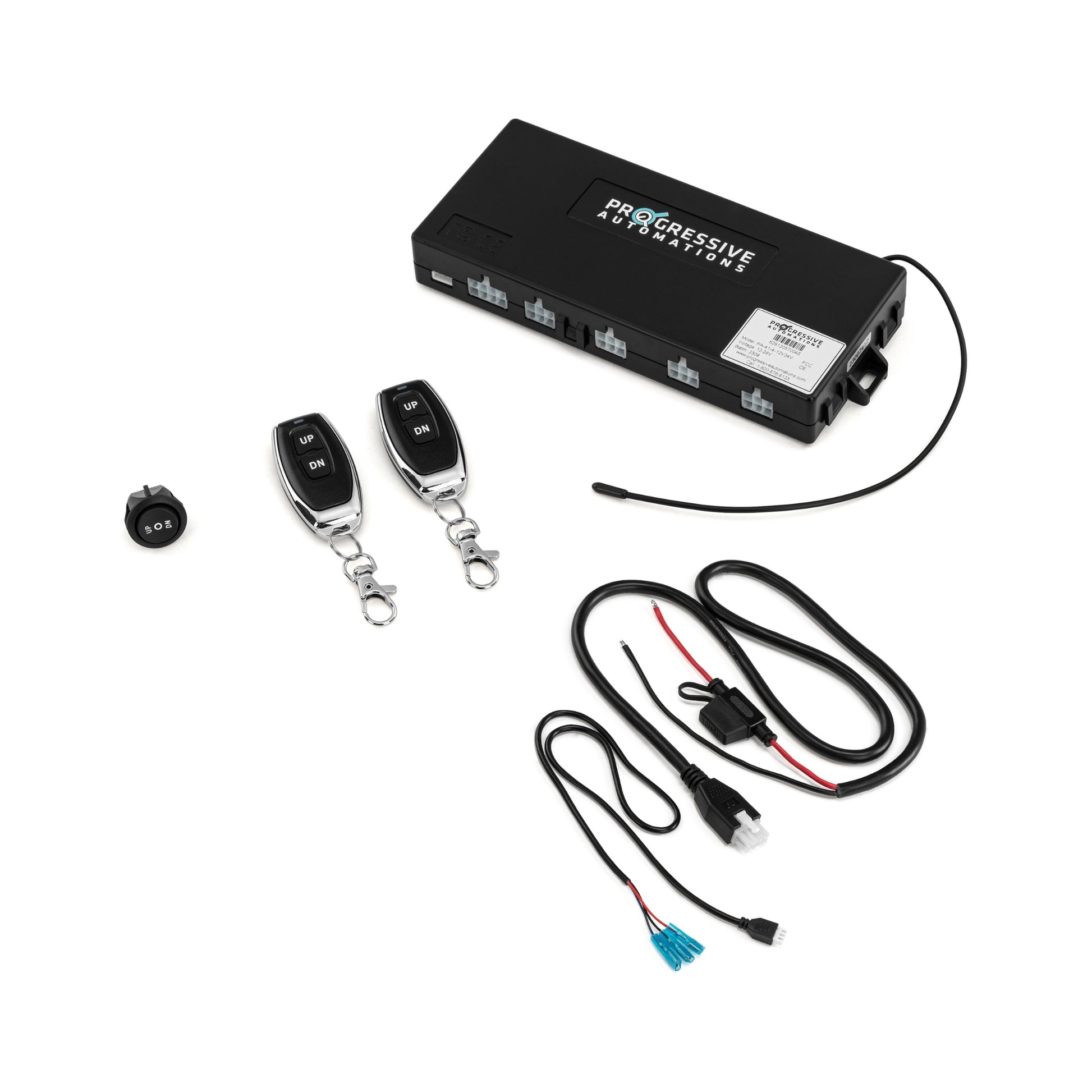

| Kit Includes | 1 control box, 2 wireless remotes, 1 power wire harness w/ in-line 30A fuse, 1 Remote Sync Pushbutton, Wired Rocker Switch (RC-13) |
| Wireless Frequency | 433.92 Mhz |
| Wireless Range | 100 Ft |

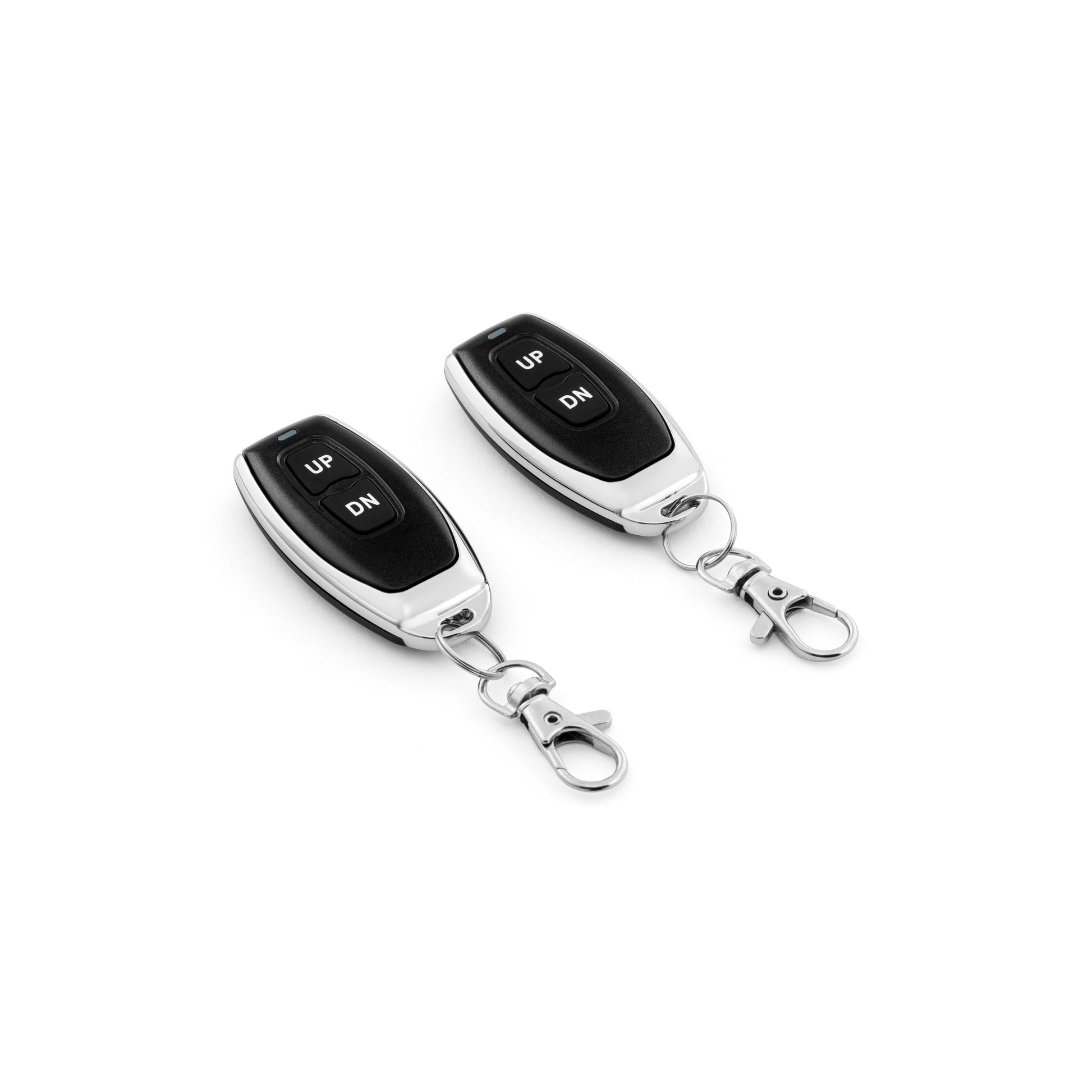

| Wireless Remote Functions | Up, Down, Pause (Momentary/Non Momentary Modes) |
| Wired Rocker | Included |
| Remote Battery Type | 2x CR2016 3V Lithium cell |

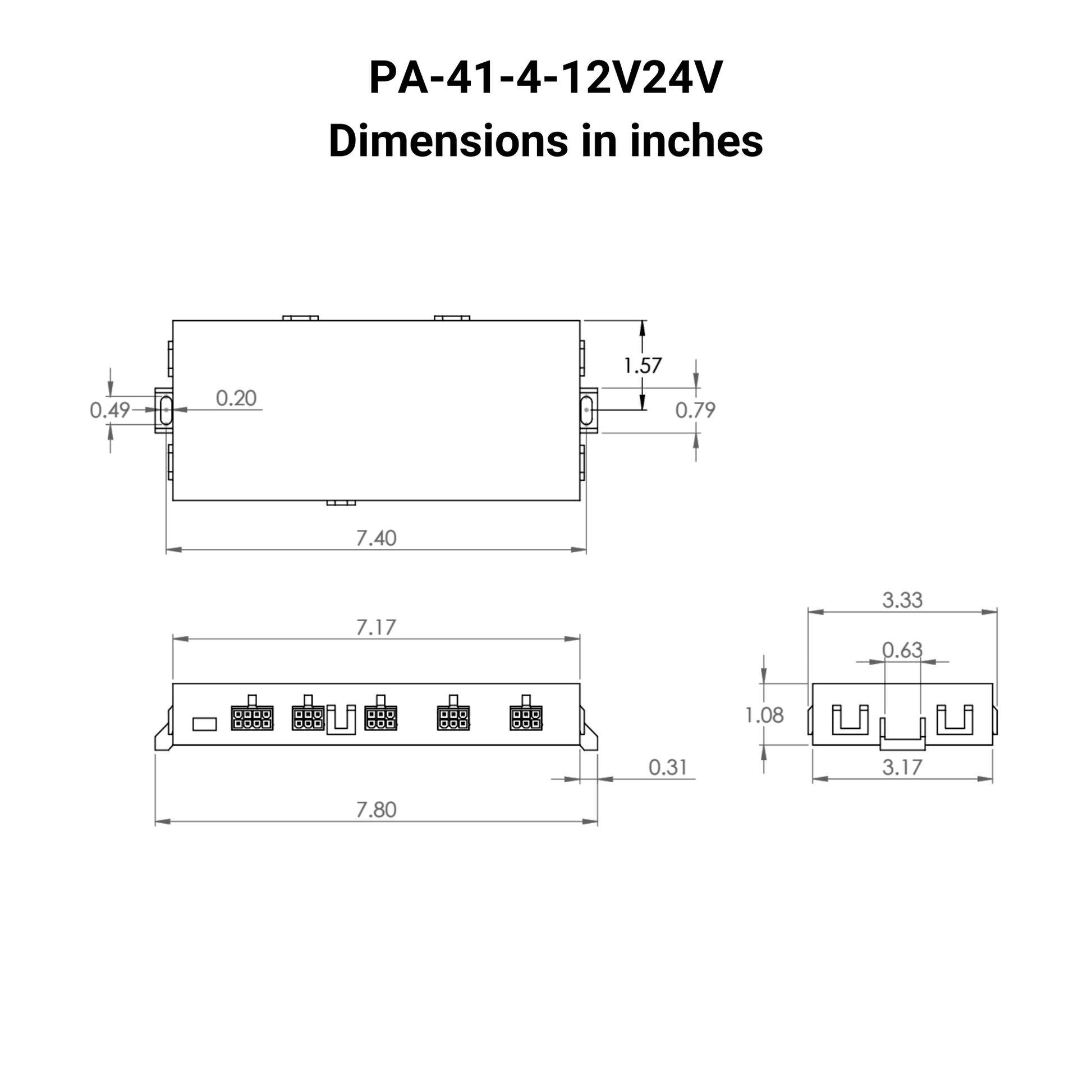

| Dimensions | 7.87" x 3.35" x 1.10" |
| Warranty | 18 Months |
Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!
Qualität, der Sie vertrauen können – Mehr erfahrenDatenblätter

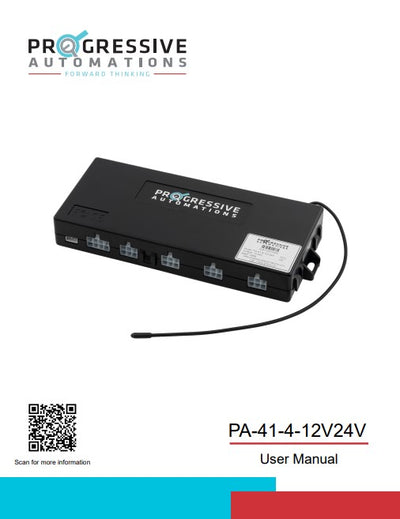

PA-41-4-12V24V Data Sheet
