Mini-Industrie-Linearantrieb mit Rückmeldung
Mini-Industrie-Linearantrieb mit Rückmeldung
Modell: PA-09-HALL
Abholverfügbarkeit konnte nicht geladen werden

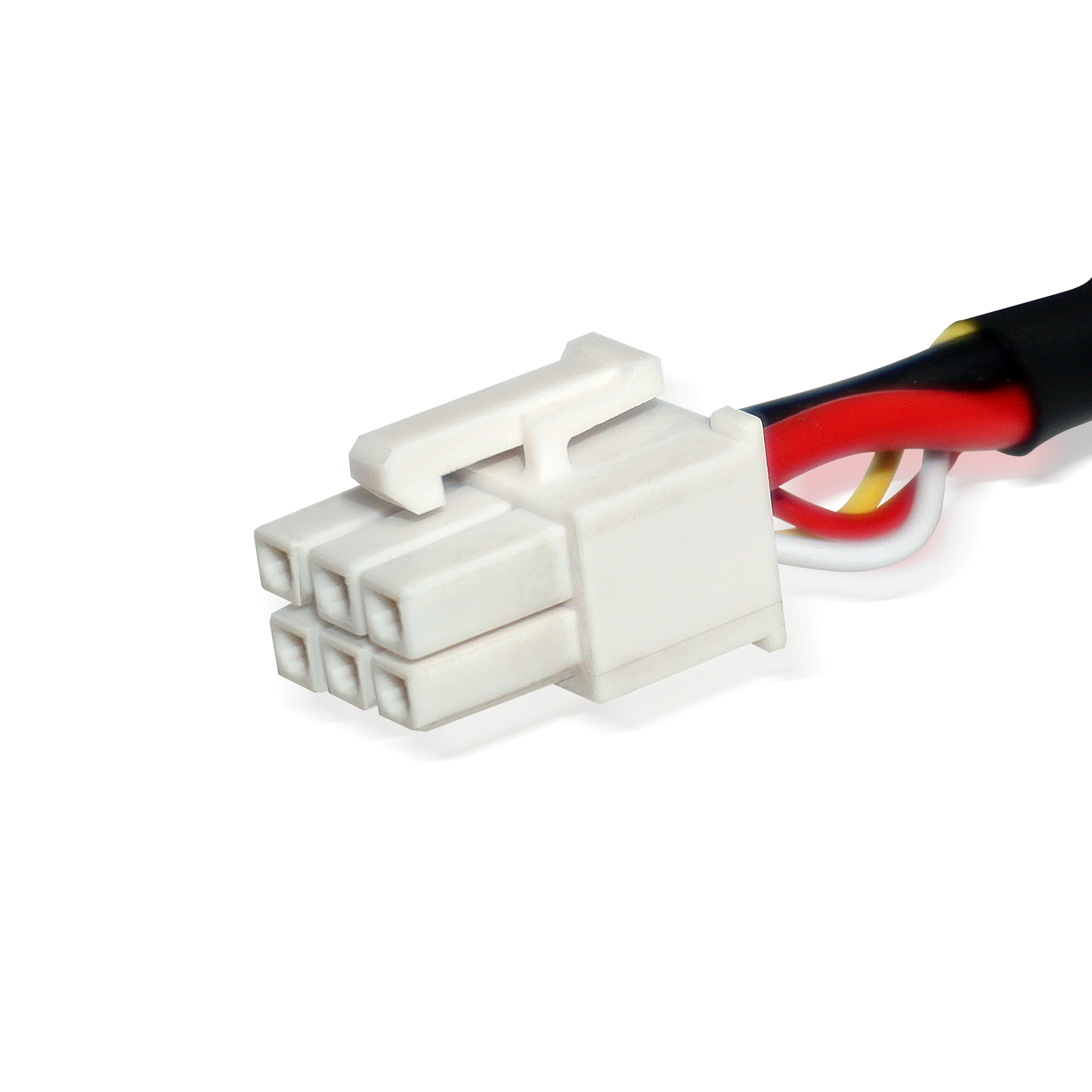

Der PA-09-HALL Linearaktuator mit Stellungsrückmeldung vereinfacht mit seinem 6-poligen Steckverbinder die Installation und Integration in bestehende Systeme. Ähnlich dem Standard PA-09, the IP66 linear actuator ingress protection ratings and high-quality materials such as the stainless steel stroke rod and aluminum alloy housing ensure durability and longevity against dust and limited water ingress in various environments.

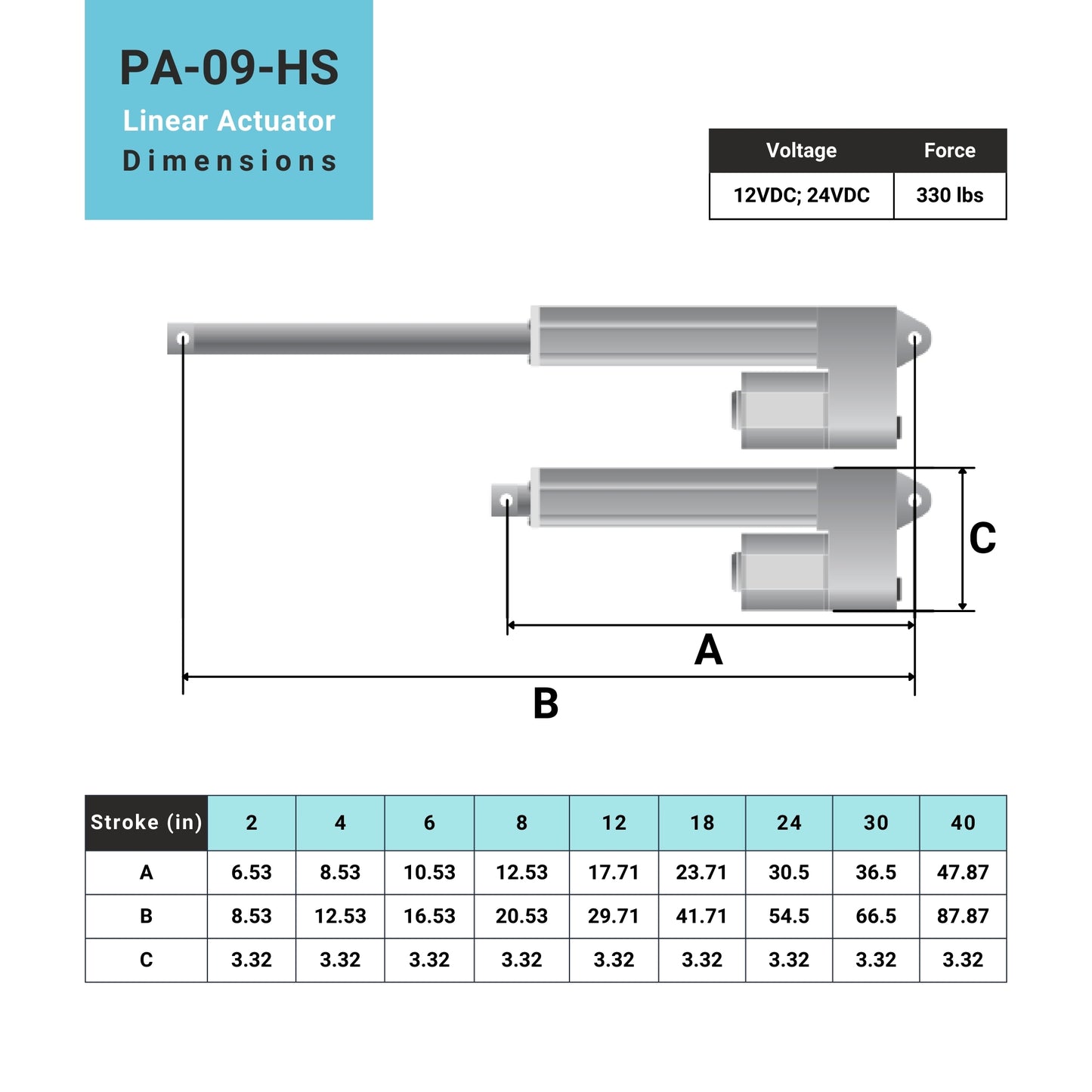

Dieser kompakte elektrische Aktuator bietet Kapazitäten für mittlere Kräfte und verfügt über eine niedrige Stromaufnahme, ideal für Branchen wie die Automobil-, Hausautomation, und marine industries. For a full list of specifications, customization options, and dimensional drawings, please see our PA-09 Data Sheet.
Vergleichstabelle für AktuatorenBEFESTIGUNGSMÖGLICHKEITEN:
Das BRK-09 und BRK-21 Die für den Mini-Industrieaktuator entwickelten Halterungen ermöglichen einen einfachen Installationsvorgang. Der BRK-10 ist auch für zusätzliche Montageunterstützung am Hubgehäuse erhältlich. Weitere Informationen und Spezifikationen finden Sie auf unserer Produktseite für Halterungen.
STEUERUNGSSYSTEME:
Der PA-09-HALL ist mit dem WLAN kompatibel PA-40, PA-40-24 V DC, und PA-41 Hall-Effekt-Sensor-Steuerbox sowie die kabelgebundene FLTCON-Steuerbox-Serie. Weitere Informationen zu unseren Plug-n-Play-Steuerboxen und Entwicklungs-Mikrocontrollern finden Sie in unserer Steuerungssysteme Seite.
*Unser PA-09-HALLE Aktoren mit 24-VDC-Motoren sind kompatibel mit PA-40-24 V DC, PA-41-4-12 V 24 V, und FLTCON Serie von Steuerkästen während der 12-VDC-Ausführung ist kompatibel mit PA-40 für mehrere Aktuatoren, die sich synchron mit derselben Geschwindigkeit bewegen müssen. Für weitere Informationen wenden Sie sich bitte an sales@progressiveautomations.com, um die Kompatibilität dieses Produkts mit den Steuerboxen von Progressive Automations zu bestätigen.
Benutzerdefinierte Optionen
Sie suchen einen Aktor, aber die Spezifikationen entsprechen nicht exakt Ihren Anforderungen? Wir bieten Ihnen umfangreiche Anpassungsmöglichkeiten, damit Sie genau das bekommen, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
Der PA-09-HALL Linearaktuator mit Stellungsrückmeldung vereinfacht mit seinem 6-poligen Steckverbinder die Installation und Integration in bestehende Systeme. Ähnlich dem Standard PA-09, the IP66 linear actuator ingress protection ratings and high-quality materials such as the stainless steel stroke rod and aluminum alloy housing ensure durability and longevity against dust and limited water ingress in various environments.
Dieser kompakte elektrische Aktuator bietet Kapazitäten für mittlere Kräfte und verfügt über eine niedrige Stromaufnahme, ideal für Branchen wie die Automobil-, Hausautomation, und marine industries. For a full list of specifications, customization options, and dimensional drawings, please see our PA-09 Data Sheet.
Vergleichstabelle für AktuatorenBEFESTIGUNGSMÖGLICHKEITEN:
Das BRK-09 und BRK-21 Die für den Mini-Industrieaktuator entwickelten Halterungen ermöglichen einen einfachen Installationsvorgang. Der BRK-10 ist auch für zusätzliche Montageunterstützung am Hubgehäuse erhältlich. Weitere Informationen und Spezifikationen finden Sie auf unserer Produktseite für Halterungen.
STEUERUNGSSYSTEME:
Der PA-09-HALL ist mit dem WLAN kompatibel PA-40, PA-40-24 V DC, und PA-41 Hall-Effekt-Sensor-Steuerbox sowie die kabelgebundene FLTCON-Steuerbox-Serie. Weitere Informationen zu unseren Plug-n-Play-Steuerboxen und Entwicklungs-Mikrocontrollern finden Sie in unserer Steuerungssysteme Seite.
*Unser PA-09-HALLE Aktoren mit 24-VDC-Motoren sind kompatibel mit PA-40-24 V DC, PA-41-4-12 V 24 V, und FLTCON Serie von Steuerkästen während der 12-VDC-Ausführung ist kompatibel mit PA-40 für mehrere Aktuatoren, die sich synchron mit derselben Geschwindigkeit bewegen müssen. Für weitere Informationen wenden Sie sich bitte an sales@progressiveautomations.com, um die Kompatibilität dieses Produkts mit den Steuerboxen von Progressive Automations zu bestätigen.
Benutzerdefinierte Optionen
Sie suchen einen Aktor, aber die Spezifikationen entsprechen nicht exakt Ihren Anforderungen? Wir bieten Ihnen umfangreiche Anpassungsmöglichkeiten, damit Sie genau das bekommen, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
Die Einhaltung von Normen ist für Unternehmen unerlässlich, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Wir bei Progressive Automations streben stets nach dem Besten für unsere Kunden und verbessern uns kontinuierlich. Daher freuen wir uns, Ihnen mitteilen zu können, dass Progressive Automations nun nach ISO 9001:2015 zertifiziert ist!
Qualität, der Sie vertrauen können – Erfahren Sie mehrDatenblätter
PA-09 Benutzerhandbuch
2D/3D-Modelle
3D-Modelle
Vollständiger Leitfaden zu IP-Bewertungen
Einige der häufigsten Fragen, die wir erhalten, beziehen sich auf IP-Schutz und -Bewertungen. Was...
Progressive Automations - Maßgeschneiderte Linearantriebe
Bei Progressive Automations haben wir eine große Auswahl an Aktuatoren auf Lager, mit einer Vielz...
Ein Lebkuchen-Dorf, das mit unseren Aktuatoren zum Leben erweckt wurde
Jedes Jahr erhalten wir Geschichten über kreative Innovationen mit unseren Aktuatorprodukten, und...
Depending on your application, there are different specification requirements you should consider when determining the linear actuator you need. These requirements include force, stroke, speed and mounting dimensions. For detailed actuator information, you can refer to either the datasheet or the specification table located on the selected actuator's product page. You can also contact us to speak with one of our expert engineers.
TastverhältnisDer Tastgrad gibt den Anteil der Arbeitszeit an, in dem ein Linearantrieb aktiv bleiben kann. Sie können den Tastgrad eines Linearantriebs mithilfe der folgenden Gleichung berechnen:Arbeitszyklus (%) = (Zeit, in der der Linearantrieb aktiv ist) / (Zeit für eine Arbeitsperiode)
Beispiel: Bei einem Arbeitszyklus von 25 % kann ein Aktor 5 Minuten lang ununterbrochen laufen, bevor er 15 Minuten ruhen muss, bevor er wieder in Betrieb genommen werden kann.
SchlaganfallDer Hubweg der Ausfahrstange wird mit bezeichnet. Um die benötigte Hublänge zu ermitteln, messen Sie den Abstand zwischen der vollständig eingefahrenen und der vollständig ausgefahrenen Position. Die Differenz entspricht der benötigten Hublänge.
Wir empfehlen stets, einen Aktor mit einer höheren Nennkraft als für die jeweilige Anwendung erforderlich zu kaufen. Falls Sie sich bezüglich Ihrer Kraftanforderungen unsicher sind, kann Ihnen dieser Artikel bei der Berechnung helfen:Wie man die Kraft berechnet, um den richtigen Linearantrieb zu finden
Ja, das ist möglich. Es hängt jedoch von den verwendeten Geräten ab. Zur Synchronisierung von Aktuatoren ist eine Rückkopplung erforderlich, beispielsweise über ein Potentiometer oder Hall-Sensoren. Weitere Informationen finden Sie in unseren wichtigsten Artikeln zur Synchronisierung von Linearantrieben weiter unten.
DerKontrollkästchenDas von Ihnen gewählte Gerät sollte die erforderliche Spannung und Stromstärke für Ihren Aktor liefern. Falls Sie sich bezüglich der Spezifikationen unsicher sind, wenden Sie sich bitte an uns.Kontaktieren Sie unsDie
Alternativ finden Sie kompatible Steuereinheiten auch auf der Produktseite des von Ihnen ausgewählten Linearantriebs.
Backdriving is when an actuator starts sliding down under load, when it is either overloaded or when the actuator has been damaged. Watch the video.
What Does Dynamic and Static Load Ratings Mean?Dynamic load rating is the amount of weight an actuator can pull or push safely when being powered. Static load rating is the amount of weight the actuator can hold or withstand without back driving when it is not being powered. For example, let's just say you have an actuator installed on a window and the static load rating of the actuator is 100 Pfund, it could experience backdriving when there is a high wind event, which means there will be more pressure exerted on the actuator which would exceed the 100 Pfund load rating of the actuator.
What Is Lateral Loading?Lateral loading is when the actuator experiences forces from the lateral plane. Actuators are not meant to handle lateral forces at all so if it experiences any lateral forces, it will likely damage the actuator or bend the rod. So it's advised never to use lateral forces and always make sure the actuator is fully in line or in sync with your application, so it does not take any load other than the axial load. Watch the video.
