Linearantrieb für hohe Lasten mit Rückmeldung
Linearantrieb für hohe Lasten mit Rückmeldung
Modell: PA-HD1-HALL
Verfügbarkeit für Abholung konnte nicht geladen werden

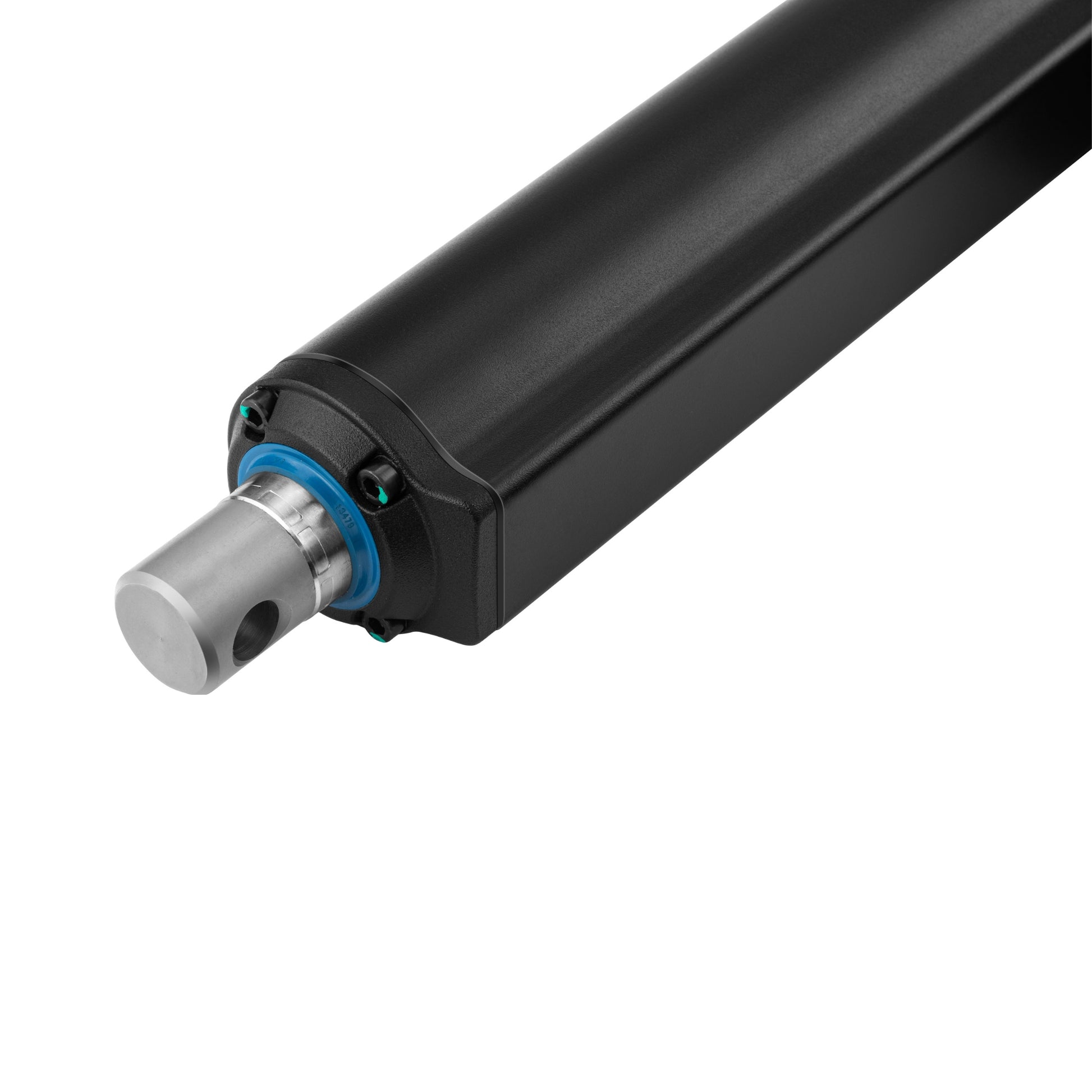

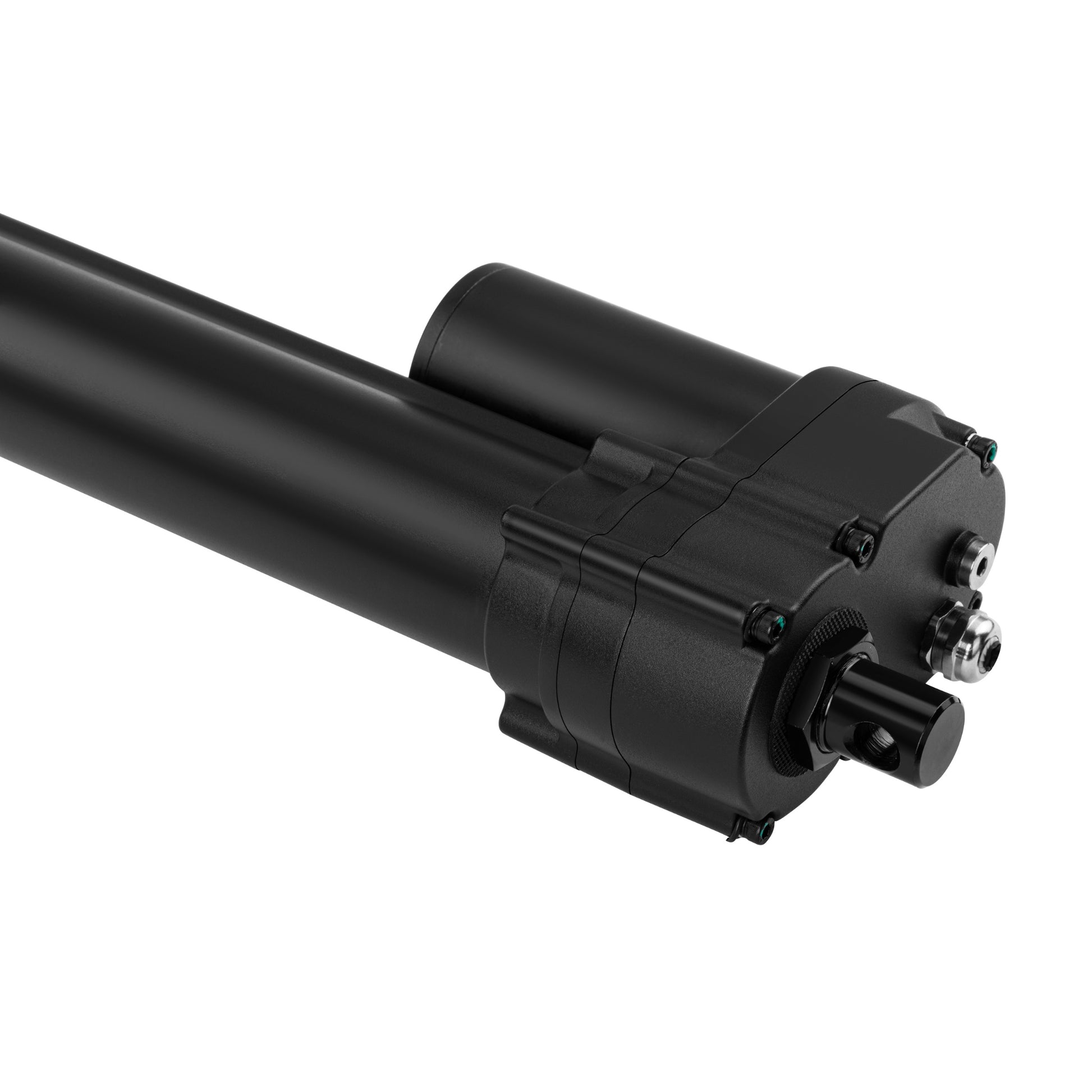

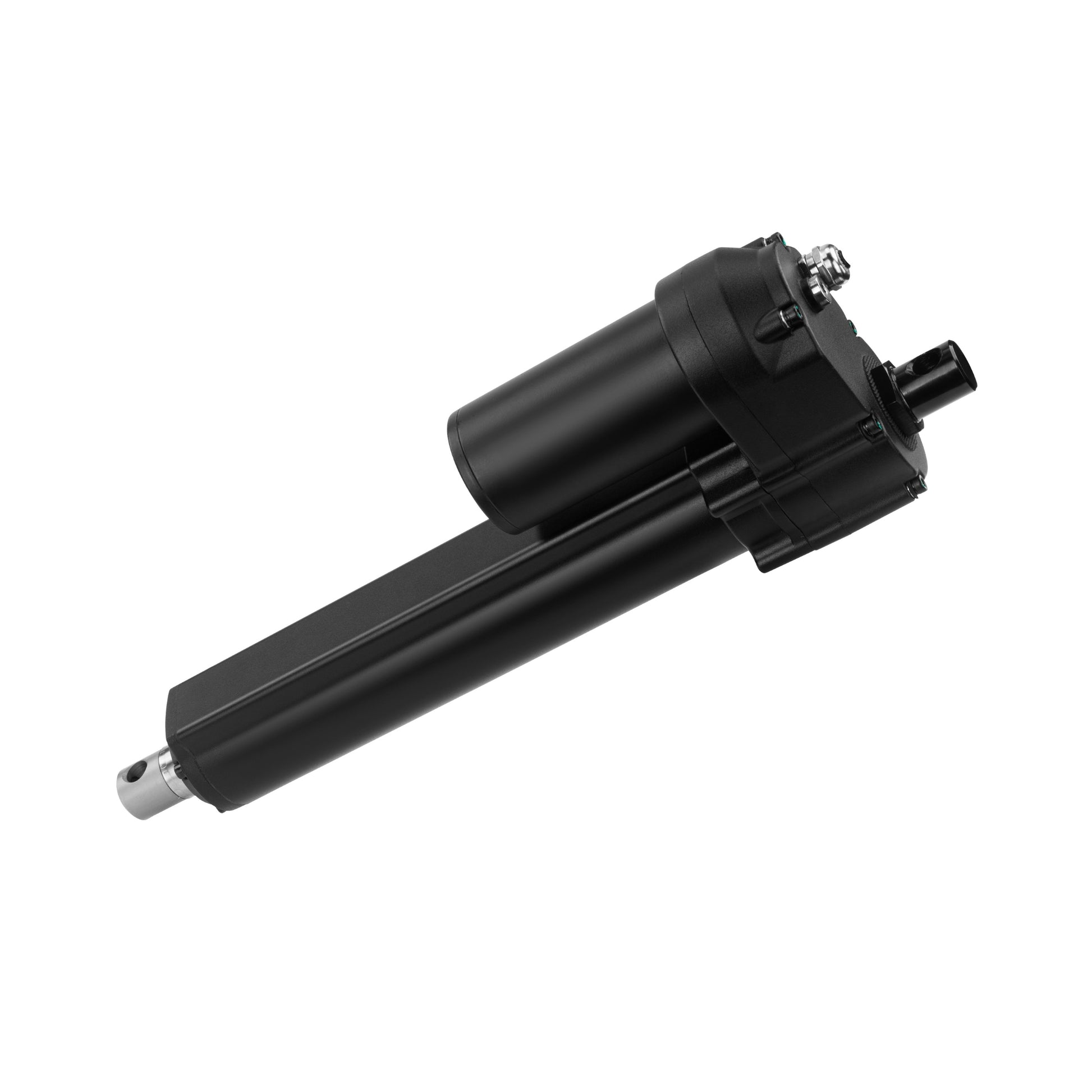

Der PA-HD1-HS-Linearaktuator mit Rückkopplung für hohe Lasten bietet kostengünstige Funktionen für hohe Kräfte. Die Edelstahlwelle mit Metallzahnrädern ermöglicht es, bis zu 1574 Pfund zu drücken und zu ziehen und bis zu 2248 Pfund zu tragen. Die Schutzklasse IP65 bietet ein vielseitiges Gerät, das Staub, Strahlwasser oder Spritzwasser sowie rauen Umgebungen standhält. Der zusätzliche Hall-Effekt-Sensor ermöglicht eine Positionsrückmeldung bei Verwendung kompatibler Steuerungssysteme. Wenn Sie bei diesem Modell kein Feedback vom Hall-Effekt-Sensor benötigen, schauen Sie sich unsere an PA-HD1 Basismodell!

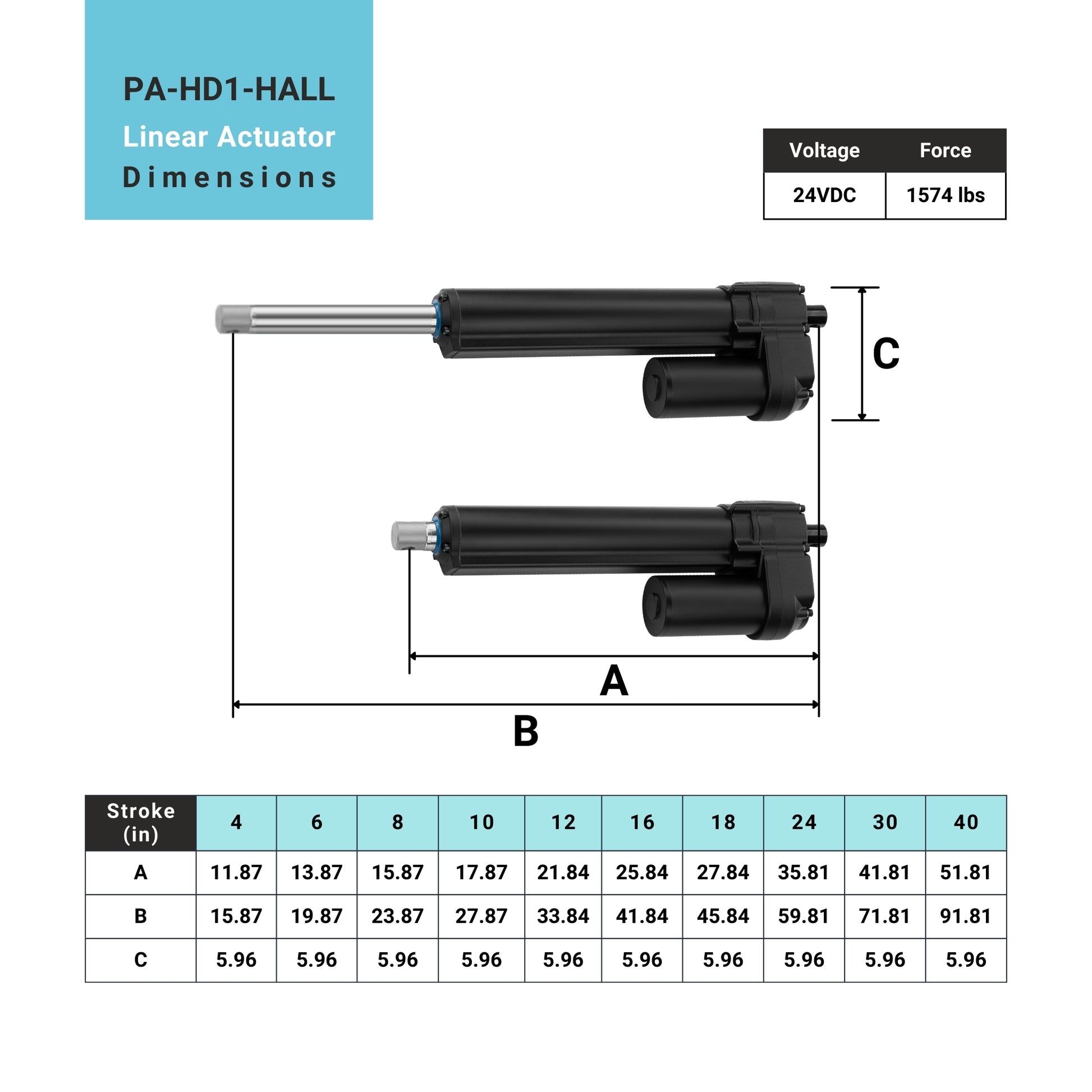

Dieses Gerät findet sich in Branchen wie Herstellung, erneuerbare Energien, Landwirtschaft, und industrielle Automatisierung. Eine vollständige Liste der Spezifikationen, Anpassungsoptionen und Maßzeichnungen finden Sie in unserem PA-HD1-HS-Datenblatt.
Vergleichstabelle für LinearantriebeBEFESTIGUNGSMÖGLICHKEITEN:
Die BRK-17-Halterung, die für Feedback-Linearaktuatoren mit hoher Last entwickelt wurde, ermöglicht einen einfachen Installationsvorgang. Weitere Informationen und Spezifikationen finden Sie auf unserer Produktseite für Halterungen.
STEUERUNGSSYSTEME:
Der Feedback-Linearantrieb für hohe Lasten ist mit einer Vielzahl unserer Steuerungen kompatibel, sofern diese eine Nennleistung von 20 A haben. Jeder Controller verfügt über eine Vielzahl von Steuerungsoptionen, die für jedes Projekt, das Sie sich vorstellen, nützlich sind, sowie einen sehr einfachen Verkabelungsprozess. Werfen Sie einen Blick auf unsere Steuerungssysteme Seite für eine vollständige Liste der Optionen. Aufgrund der hohen Stromaufnahme können aus Kompatibilitätsgründen Relais und andere Komponenten erforderlich sein.

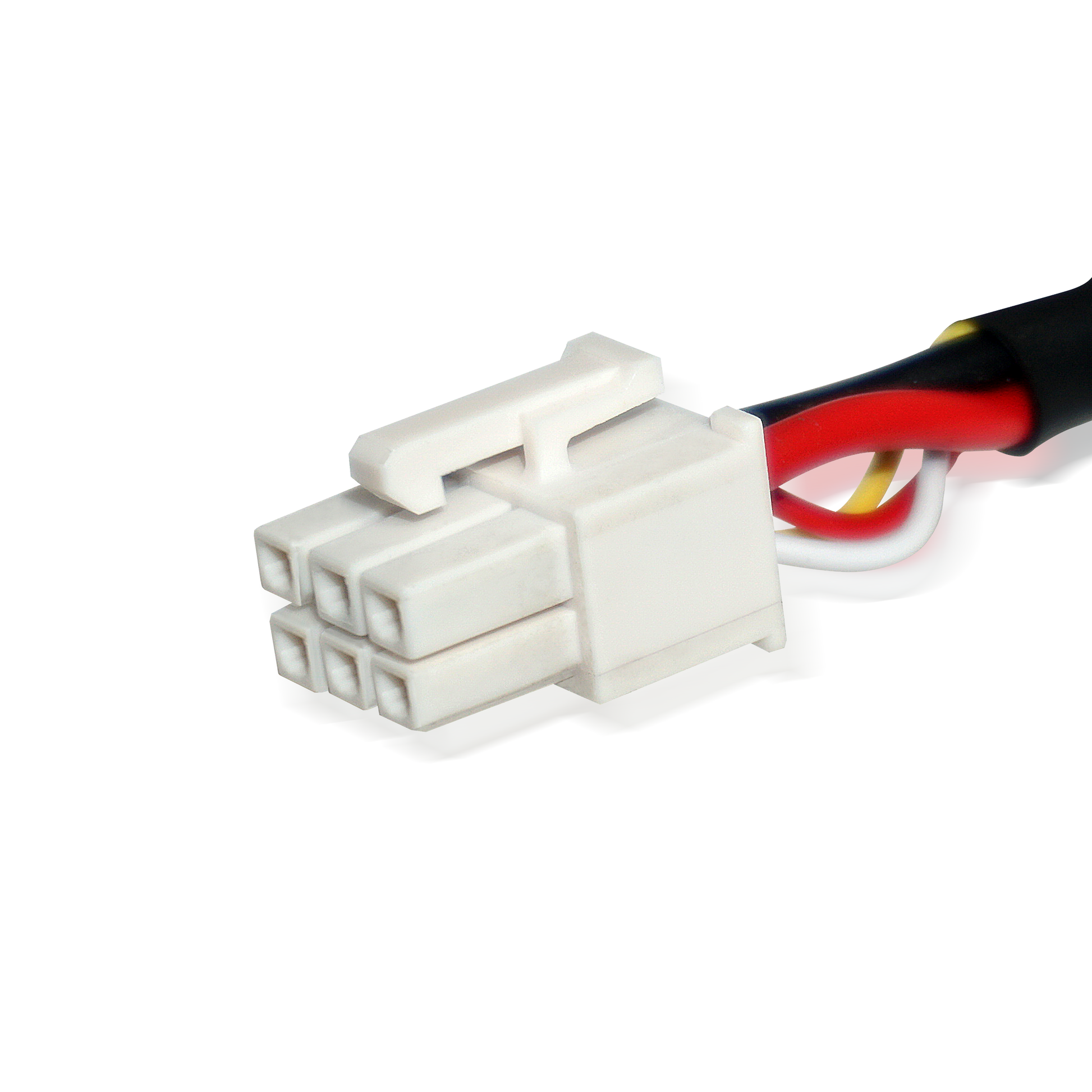

*Unsere PA-HD1-HS-Aktuatoren verfügen über eine Hall-Effekt-Sensor-Rückmeldung, die zum Lesen von Positionsinformationen verwendet werden kann, während die Motoren eine hohe Strommenge benötigen, um schwere Lasten zu bewältigen. Für weitere Informationen wenden Sie sich bitte an sales@progressiveautomations.com.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
Der PA-HD1-HS-Linearaktuator mit Rückkopplung für hohe Lasten bietet kostengünstige Funktionen für hohe Kräfte. Die Edelstahlwelle mit Metallzahnrädern ermöglicht es, bis zu 1574 Pfund zu drücken und zu ziehen und bis zu 2248 Pfund zu tragen. Die Schutzklasse IP65 bietet ein vielseitiges Gerät, das Staub, Strahlwasser oder Spritzwasser sowie rauen Umgebungen standhält. Der zusätzliche Hall-Effekt-Sensor ermöglicht eine Positionsrückmeldung bei Verwendung kompatibler Steuerungssysteme. Wenn Sie bei diesem Modell kein Feedback vom Hall-Effekt-Sensor benötigen, schauen Sie sich unsere an PA-HD1 Basismodell!
Dieses Gerät findet sich in Branchen wie Herstellung, erneuerbare Energien, Landwirtschaft, und industrielle Automatisierung. Eine vollständige Liste der Spezifikationen, Anpassungsoptionen und Maßzeichnungen finden Sie in unserem PA-HD1-HS-Datenblatt.
Vergleichstabelle für LinearantriebeBEFESTIGUNGSMÖGLICHKEITEN:
Die BRK-17-Halterung, die für Feedback-Linearaktuatoren mit hoher Last entwickelt wurde, ermöglicht einen einfachen Installationsvorgang. Weitere Informationen und Spezifikationen finden Sie auf unserer Produktseite für Halterungen.
STEUERUNGSSYSTEME:
Der Feedback-Linearantrieb für hohe Lasten ist mit einer Vielzahl unserer Steuerungen kompatibel, sofern diese eine Nennleistung von 20 A haben. Jeder Controller verfügt über eine Vielzahl von Steuerungsoptionen, die für jedes Projekt, das Sie sich vorstellen, nützlich sind, sowie einen sehr einfachen Verkabelungsprozess. Werfen Sie einen Blick auf unsere Steuerungssysteme Seite für eine vollständige Liste der Optionen. Aufgrund der hohen Stromaufnahme können aus Kompatibilitätsgründen Relais und andere Komponenten erforderlich sein.
*Unsere PA-HD1-HS-Aktuatoren verfügen über eine Hall-Effekt-Sensor-Rückmeldung, die zum Lesen von Positionsinformationen verwendet werden kann, während die Motoren eine hohe Strommenge benötigen, um schwere Lasten zu bewältigen. Für weitere Informationen wenden Sie sich bitte an sales@progressiveautomations.com.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!
Qualität, der Sie vertrauen können – Mehr erfahrenDatenblätter
PA-HD1 Datenblatt
2D/3D-Modelle
Vollständiger Leitfaden zu IP-Bewertungen
Einige der häufigsten Fragen, die wir erhalten, beziehen sich auf IP-Schutz und -Bewertungen. Was...
Groß leben auf 170 Quadratfuß - Ein luxuriöses Tiny House trifft auf Hausautomation
Linearantriebe wurden auf verschiedene Weise, in unterschiedlichen Branchen und für verschiedene ...
Fleur De LUX Riesenmetallblume mit robusten Aktuatoren
Großflächige interaktive Skulpturen sind wahrhaftig ein Kunstwerk, das den Tag eines jeden erhell...
Erfolgsgeschichte: Einsatz von Schwerlast-Linearantrieben von Fluid Power South
Fluid Power South ist ein Distributor und Verkäufer von Automatisierungskomponenten. Sie bedienen...
Je nach Anwendung gibt es unterschiedliche Spezifikationsanforderungen, die Sie bei der Bestimmung des benötigten Linearantriebs berücksichtigen sollten. Diese Anforderungen umfassen Kraft, Hublänge, Geschwindigkeit und Montageabmessungen. Für detaillierte Informationen zum Antrieb können Sie entweder das Datenblatt oder die Spezifikationstabelle auf der Produktseite des ausgewählten Antriebs heranziehen. Sie können auch Kontakt mit uns aufnehmen, um mit einem unserer erfahrenen Ingenieure zu sprechen.
Arbeitszyklus ist der Anteil des Arbeitszeitraums, in dem ein Linearantrieb aktiv bleiben kann. Sie können den Arbeitszyklus eines Linearantriebs mit folgender Gleichung berechnen: Arbeitszyklus (%) = (Zeit, in der der Linearantrieb aktiv ist) / (Zeit für einen Arbeitszeitraum)
Beispiel: Bei einem Arbeitszyklus von 25 % kann ein Antrieb 5 Minuten ununterbrochen laufen und muss dann 15 Minuten pausieren, bevor er erneut betrieben wird.
Hublänge ist die zurückgelegte Strecke der ausfahrenden Stange. Um die benötigte Hublänge zu ermitteln, messen Sie Ihre Anwendung von der vollständig eingefahrenen Position bis zur vollständig ausgefahrenen Position. Die Differenz entspricht der benötigten Hublänge.
Wir empfehlen stets, einen Linearantrieb mit einer höheren Kraftangabe zu wählen, als es Ihre Anwendung erfordert. Wenn Sie sich bezüglich der benötigten Kraft unsicher sind, kann Ihnen dieser Artikel bei der Berechnung helfen: Wie Sie die Kraft berechnen, um den richtigen Linearantrieb zu finden
Ja, das ist möglich. Es hängt jedoch von den derzeit von Ihnen verwendeten Geräten ab. Um Antriebe zu synchronisieren, benötigen sie eine Form der Rückmeldung, etwa ein Potentiometer oder Hall-Effekt-Sensoren. Weitere Informationen finden Sie unten in einigen unserer wichtigsten Inhalte zur Synchronisierung von Linearantrieben.
Die Steuerbox, die Sie auswählen, sollte Ihrem Linearantrieb eine ausreichende Spannung und den erforderlichen Strom bereitstellen. Wenn Sie sich bei den Spezifikationen nicht sicher sind, kontaktieren Sie uns.
Alternativ finden Sie kompatible Steuerboxen auch auf der Produktseite des von Ihnen ausgewählten Linearantriebs.
Backdriving liegt vor, wenn ein Antrieb unter Last nach unten zu rutschen beginnt, entweder bei Überlastung oder wenn der Antrieb beschädigt wurde. Video ansehen.
Was bedeuten dynamische und statische Lastangaben?Dynamische Lastangabe bezeichnet das Gewicht, das ein Antrieb sicher ziehen oder drücken kann, wenn er mit Spannung versorgt wird. Statische Lastangabe bezeichnet das Gewicht, das der Antrieb ohne Backdriving halten bzw. aushalten kann, wenn er nicht mit Spannung versorgt wird. Angenommen, Sie haben einen Antrieb an einem Fenster installiert und die statische Lastangabe des Antriebs beträgt 100 Pfund, dann kann es bei starkem Wind zu Backdriving kommen – es wirkt mehr Druck auf den Antrieb, wodurch die Lastangabe des Antriebs von 100 Pfund überschritten würde.
Was ist Seitenlast?Seitenlast liegt vor, wenn auf den Antrieb Kräfte aus der seitlichen Ebene wirken. Antriebe sind nicht dafür ausgelegt, seitliche Kräfte aufzunehmen; treten solche Kräfte auf, können sie den Antrieb beschädigen oder die Hubstange verbiegen. Daher sollten seitliche Kräfte niemals eingesetzt werden. Stellen Sie immer sicher, dass der Antrieb exakt in Linie bzw. synchron mit Ihrer Anwendung ist, sodass er keine andere Last als die axiale Last aufnimmt. Video ansehen.
