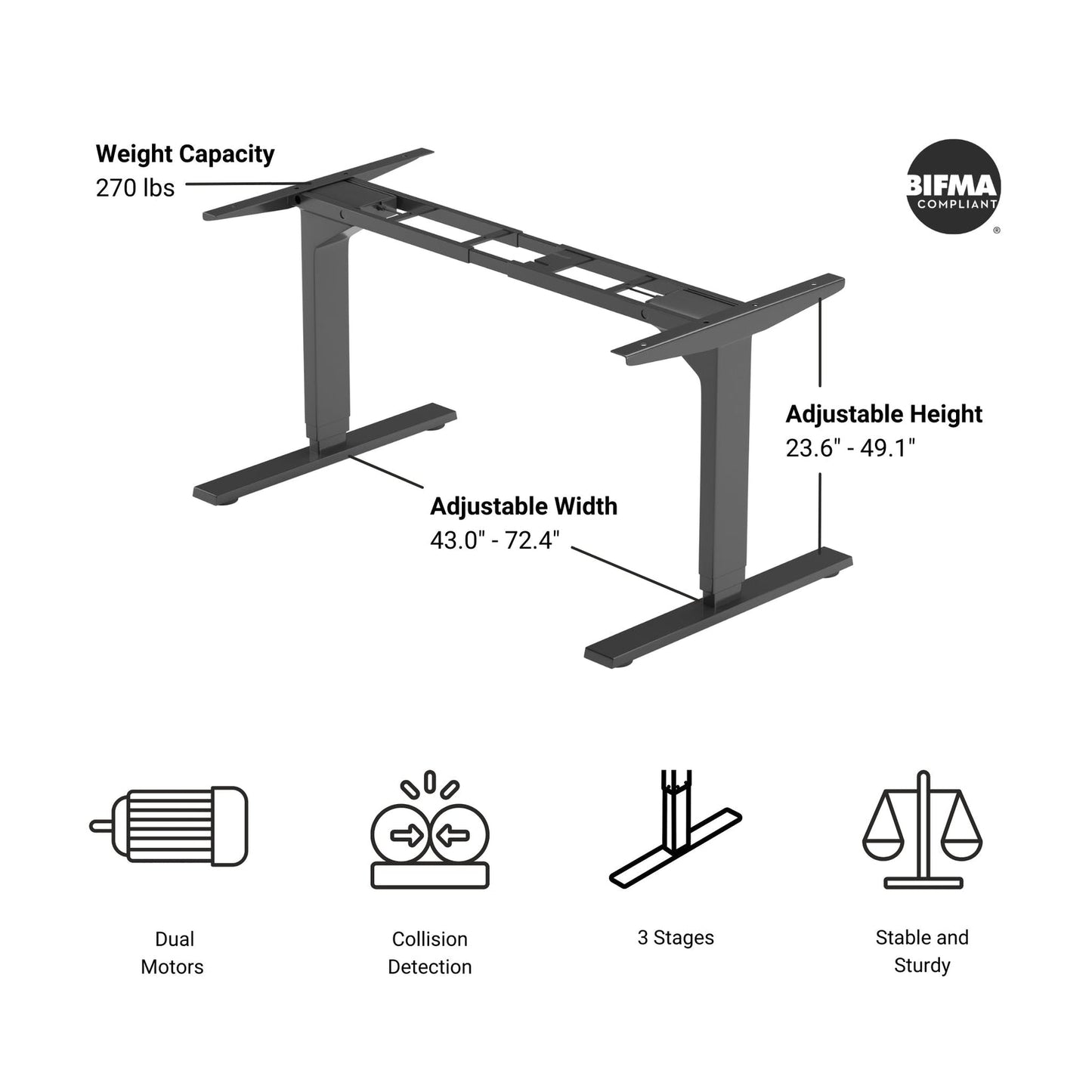

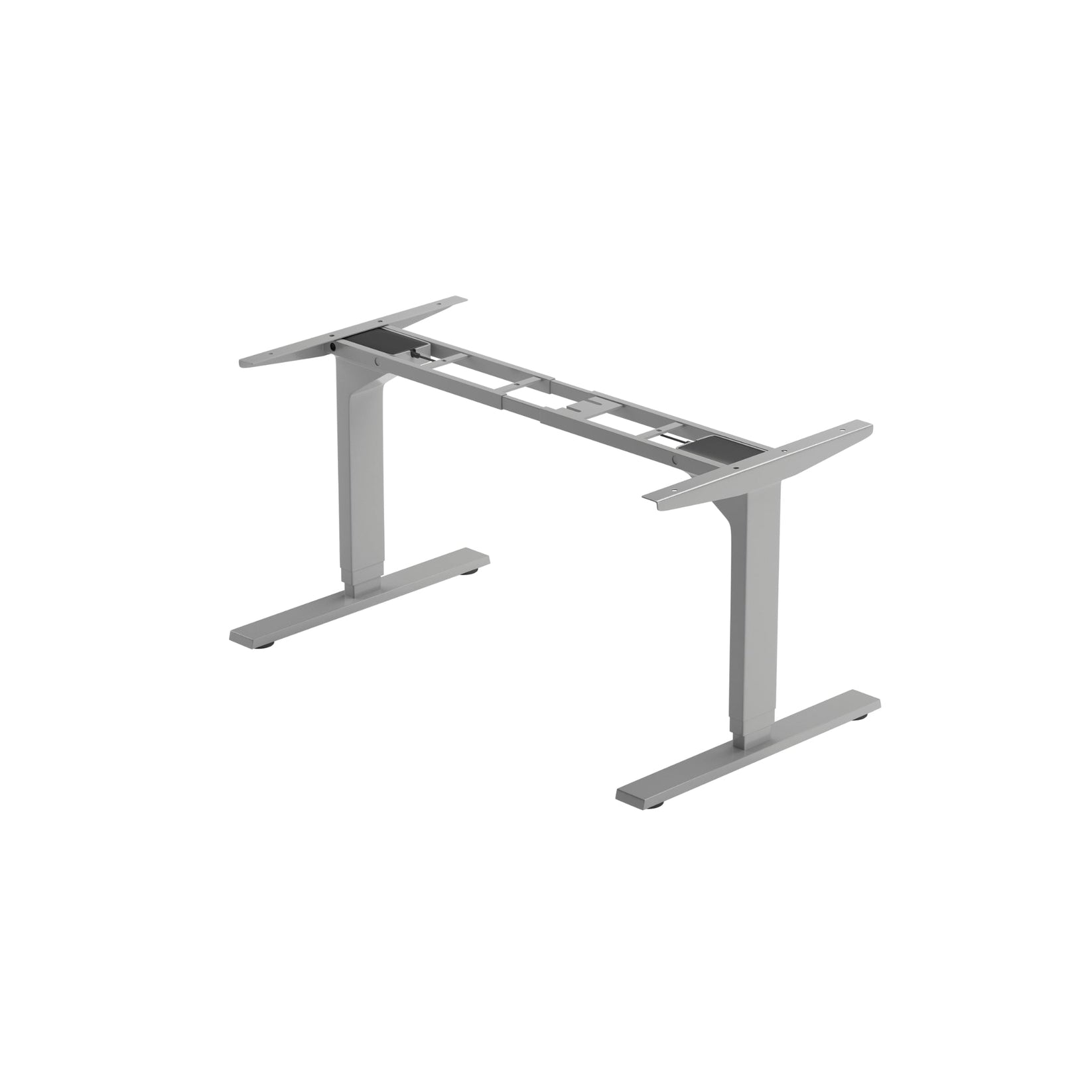

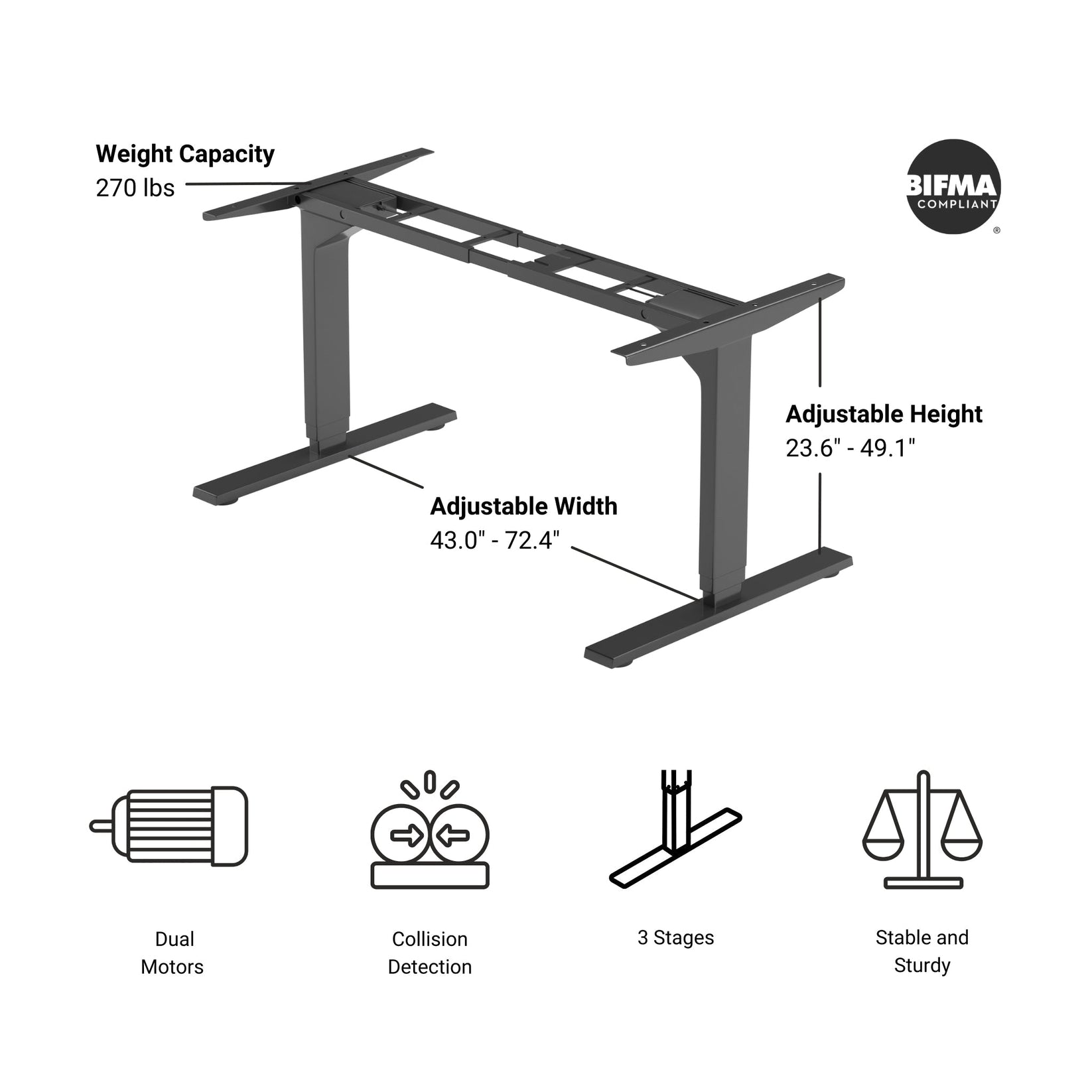

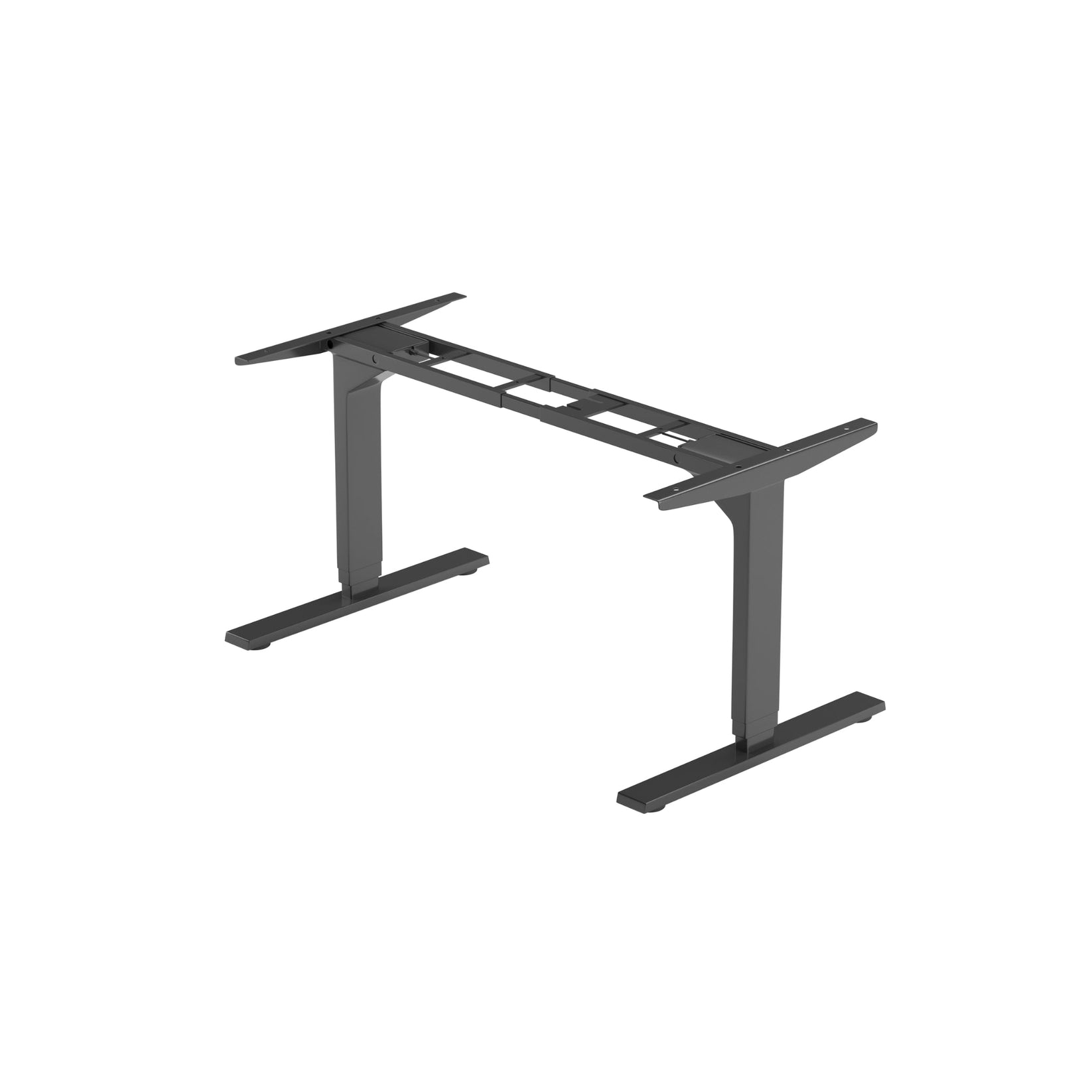

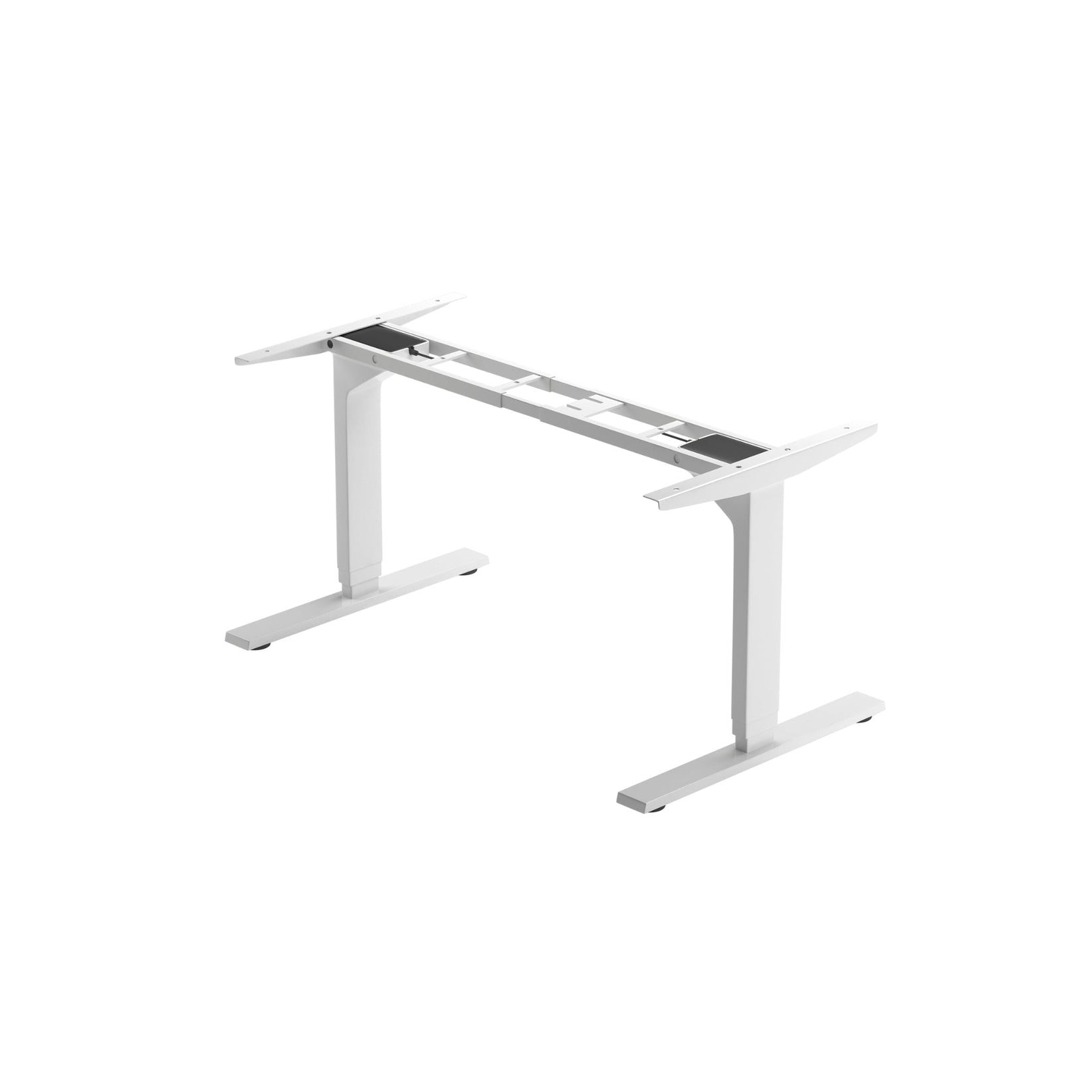

Solo Ryzer Frame-Doppelter Tischlift - 270 lbs - Verschiedene Farben

Wir können nicht garantieren, dass unsere Fernbedienungen mit Steuerungssystemen von Drittherstellern funktionieren. Die Pinbelegungen der Anschlüsse können von Unternehmen zu Unternehmen variieren.

Ja, der L-förmige Stehschreibtisch ist flexibel in der Ausrichtung und kann nach Ihren Wünschen montiert werden. Hier ist eine Schritt-für-Schritt-Anleitung, die erklärt, wie das möglich ist: FLT-05 Benutzerhandbuch

HINWEIS: Die folgenden Schritte können je nach Fernbedienungsmodell variieren. Die nachstehenden Anweisungen gelten für die Standard-Fernbedienung RT-11. Um die maximale Höhe für Ihr Gestell festzulegen, fahren Sie auf die gewünschte Höhe und führen Sie die folgenden Schritte aus:

1. Drücken Sie M; auf dem Display wird [5 -] angezeigt
 
2. Drücken Sie die UP-Taste und beachten Sie, dass [5 -] blinkt
 
3. Halten Sie die M-Taste gedrückt, bis auf dem Display [999] erscheint
 
4. Die maximale Höhe ist jetzt eingestellt

Um die minimale Höhe für Ihr Gestell festzulegen, fahren Sie auf die gewünschte Höhe und folgen Sie den Schritten unten:

1. Drücken Sie M; auf dem Display wird [5 -] angezeigt
 
2. Drücken Sie die DOWN-Taste und beachten Sie, dass [5 -] blinkt
 
3. Halten Sie die M-Taste gedrückt, bis auf dem Display [000] erscheint
 
4. Die minimale Höhe ist jetzt eingestellt

Um die Grenzwerte zurückzusetzen, gehen Sie wie folgt vor:

1. Drücken Sie M, bis [5 -] auf dem Display angezeigt wird, und lassen Sie los
 
2. Halten Sie die M-Taste gedrückt, bis [555] angezeigt wird
 
3. Die Grenzwerte wurden zurückgesetzt

HINWEIS: Die folgenden Schritte können je nach Fernbedienungsmodell variieren. Die nachstehenden Anweisungen gelten für die Standard-Fernbedienung RT-11.

Wenn Sie die Tasten der Fernbedienung gedrückt halten müssen, um Ihre voreingestellte Höhe zu erreichen, bedeutet das, dass sich Ihre Steuerbox im Momentanbetrieb befindet. Um Ihre Fernbedienung in den Nicht-Momentanmodus zu versetzen, folgen Sie den Schritten unten

1. Stellen Sie sicher, dass sich nichts unter Ihrem Schreibtisch befindet, da wir den Reset-Vorgang starten müssen
 
2. Drücken und halten Sie die RUNTER-Taste, bis auf dem Display [ASr] angezeigt wird
 
3. Sobald [ASr] angezeigt wird, drücken und halten Sie [1], und Sie sehen möglicherweise zwei Werte:a. 10.1 = Nicht-Momentanmodus b. 10.2 = Momentanmodus
4. Schließen Sie den Reset-Vorgang ab, indem Sie die RUNTER-Taste gedrückt halten, bis Ihr Stehschreibtisch sich leicht senkt und wieder anhebt.

Unsere Stehschreibtische haben 3 Einstellungen für die Kollisionserkennung, die Sie nach Ihren Vorlieben einstellen können. Gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass sich nichts unter Ihrem Schreibtisch befindet, da wir den Reset-Vorgang starten müssen
 
2. Drücken und halten Sie die RUNTER-Taste, bis auf dem Display [ASr] angezeigt wird
3. Sobald [ASr] angezeigt wird, drücken und halten Sie die HOCH-Taste [ ^ ], und Sie sehen möglicherweise drei Werte:a. 10.5 = 11 lbsb. 10.6 = 22 lbsc. 10.7 = 33 lbs
4. Schließen Sie den Reset-Vorgang ab, indem Sie die RUNTER-Taste gedrückt halten, bis Ihr Stehschreibtisch sich leicht senkt und wieder anhebt.

Wir haben einige Schritte zur Fehlerbehebung für Sie, falls Sie bei Rahmen mit Steuerboxen der FLTCON-Serie einen der folgenden Fehlercodes sehen:

Prüfen Sie den Fehlercode hier.

Wenn das Problem nach Befolgen dieser Schritte weiterhin besteht, können Sie sich gerne an unsere technischen Produktingenieure unter 1-800-676-6123 wenden oder uns eine E-Mail an sales@progressiveautomations.com senden.

Je nach Anwendung gibt es unterschiedliche Spezifikationsanforderungen, die Sie bei der Bestimmung des benötigten Linearantriebs berücksichtigen sollten. Diese Anforderungen umfassen Kraft, Hublänge, Geschwindigkeit und Montageabmessungen. Für detaillierte Informationen zum Antrieb können Sie entweder das Datenblatt oder die Spezifikationstabelle auf der Produktseite des ausgewählten Antriebs heranziehen. Sie können auch Kontakt mit uns aufnehmen, um mit einem unserer erfahrenen Ingenieure zu sprechen.

Arbeitszyklus ist der Anteil des Arbeitszeitraums, in dem ein Linearantrieb aktiv bleiben kann. Sie können den Arbeitszyklus eines Linearantriebs mit folgender Gleichung berechnen: Arbeitszyklus (%) = (Zeit, in der der Linearantrieb aktiv ist) / (Zeit für einen Arbeitszeitraum)

Beispiel: Bei einem Arbeitszyklus von 25 % kann ein Antrieb 5 Minuten ununterbrochen laufen und muss dann 15 Minuten pausieren, bevor er erneut betrieben wird.

Hublänge ist die zurückgelegte Strecke der ausfahrenden Stange. Um die benötigte Hublänge zu ermitteln, messen Sie Ihre Anwendung von der vollständig eingefahrenen Position bis zur vollständig ausgefahrenen Position. Die Differenz entspricht der benötigten Hublänge.

Wir empfehlen stets, einen Linearantrieb mit einer höheren Kraftangabe zu wählen, als es Ihre Anwendung erfordert. Wenn Sie sich bezüglich der benötigten Kraft unsicher sind, kann Ihnen dieser Artikel bei der Berechnung helfen: Wie Sie die Kraft berechnen, um den richtigen Linearantrieb zu finden

Ja, das ist möglich. Es hängt jedoch von den derzeit von Ihnen verwendeten Geräten ab. Um Antriebe zu synchronisieren, benötigen sie eine Form der Rückmeldung, etwa ein Potentiometer oder Hall-Effekt-Sensoren. Weitere Informationen finden Sie unten in einigen unserer wichtigsten Inhalte zur Synchronisierung von Linearantrieben.

Mehrere Linearantriebe gleichzeitig steuern

Wie verwendet man die Steuerboxen FLTCON-2 & FLTCON-4?

Die Steuerbox, die Sie auswählen, sollte Ihrem Linearantrieb eine ausreichende Spannung und den erforderlichen Strom bereitstellen. Wenn Sie sich bei den Spezifikationen nicht sicher sind, kontaktieren Sie uns.

Alternativ finden Sie kompatible Steuerboxen auch auf der Produktseite des von Ihnen ausgewählten Linearantriebs.

Backdriving liegt vor, wenn ein Antrieb unter Last nach unten zu rutschen beginnt, entweder bei Überlastung oder wenn der Antrieb beschädigt wurde. Video ansehen.

Dynamische Lastangabe bezeichnet das Gewicht, das ein Antrieb sicher ziehen oder drücken kann, wenn er mit Spannung versorgt wird. Statische Lastangabe bezeichnet das Gewicht, das der Antrieb ohne Backdriving halten bzw. aushalten kann, wenn er nicht mit Spannung versorgt wird. Angenommen, Sie haben einen Antrieb an einem Fenster installiert und die statische Lastangabe des Antriebs beträgt 100lbs, dann kann es bei starkem Wind zu Backdriving kommen – es wirkt mehr Druck auf den Antrieb, wodurch die Lastangabe des Antriebs von 100lbs überschritten würde.

Seitenlast liegt vor, wenn auf den Antrieb Kräfte aus der seitlichen Ebene wirken. Antriebe sind nicht dafür ausgelegt, seitliche Kräfte aufzunehmen; treten solche Kräfte auf, können sie den Antrieb beschädigen oder die Hubstange verbiegen. Daher sollten seitliche Kräfte niemals eingesetzt werden. Stellen Sie immer sicher, dass der Antrieb exakt in Linie bzw. synchron mit Ihrer Anwendung ist, sodass er keine andere Last als die axiale Last aufnimmt. Video ansehen.
