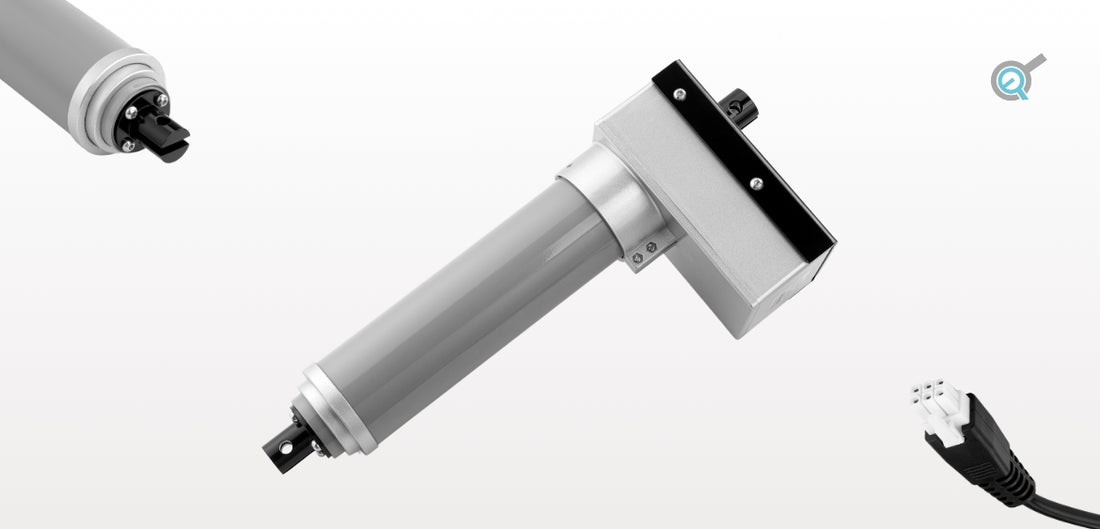

Platzbeschränkungen sind oft eine der größten Herausforderungen in Projekten mit mechanischen Systemen, die elektrische Linearantriebe mit Positionsrückmeldung erfordern. Aktuatoren mit Positionsrückmeldung für fortschrittliche Steuerungen sind heutzutage recht verbreitet, jedoch sind Aktuatoren, die kompakte teleskopische Designs für eine erweiterte Reichweite nutzen, nicht so leicht verfügbar. In dieser Produktübersicht werden wir unseren kürzlich veröffentlichten PA-TS1 behandeln, der darauf spezialisiert ist, all diese Anforderungen zu erfüllen, während er gleichzeitig als sofort verfügbare Einheit unser allererster teleskopischer Linearantrieb ist!
Was macht den PA-TS1 besonders?
Der PA-TS1 teleskopische Linearantrieb Aktuator ist unser erstes Modell mit einem 3-stufigen teleskopischen Design, das den Benutzern hilft, den Aktuator an Orten zu montieren, die eine kompakte zurückgezogene Länge benötigen und gleichzeitig einen längeren Hublänge erfordern. Die im teleskopischen Aktuator integrierten Hall-Effekt-Sensoren ermöglichen die Synchronisation, Geschwindigkeitskontrolle und Positionskontrolle. Die Hall-Effekt-Rückmeldung ist entscheidend für Anwendungen, bei denen mehrere Aktuatoren synchron reisen müssen. Er hebt sich von anderen Modellen durch seine integrierte Rückmeldung und teleskopischen Designs ab, die eine kürzere zurückgezogene Länge als die Hublänge ermöglichen. Für alle detaillierten Spezifikationen werfen Sie einen Blick auf unser PA-TS1-Datenblatt.
| Spannung | 24 VDC |
| Dynamische Last | 270 lbs |
| Statische Last | 270 lbs |
| Geschwindigkeit - Ohne Last | 0,59 "/sec |
| Geschwindigkeit - Volllast | 0,39 "/sec |
| Strom - Ohne Last | 1,0 A |
| Strom - Volllast | 4,5 A |
Geeignete Bewertungen für den Außenbereich
Die IP43 Schutzart unseres PA-TS1 ist besser für den Innenbereich oder Anwendungen geeignet, die nicht viel Wasser oder Schmutz ausgesetzt sind. Betriebstemperaturbereiche von -25 °C bis 65 °C ermöglichen ebenfalls einen zuverlässigen Betrieb, egal ob die Umgebung heiß oder kalt ist.
Hublänge, Last und Spannung
Unsere PA-TS1 Aktuatoren werden von 24 VDC bürstenbehafteten DC-Motoren mit dynamischen und statischen Lasten von 270 lbs angetrieben. Diese teleskopischen Linearantriebe können so ausgewählt werden, dass sie eine Hublänge von entweder 12" oder 24" haben, je nachdem, wie viel Hublänge Sie vom Aktuator benötigen und welche Platzbeschränkungen bestehen. Die Endschalter sind für unseren PA-TS1 nicht einstellbar; jedoch werden alle Optionen der Hublänge mit integrierten Endschaltern für zusätzliche Sicherheit geliefert, um Schäden durch Überdehnung und Überrückung zu vermeiden.
Kompatibilität von Hall-Effekt-Sensoren
Hall-Effekt-Sensoren sind in jedem PA-TS1 teleskopischen Linearantrieb integriert und können verwendet werden, um Positionsrückmeldungen zu lesen und sind besonders vorteilhaft für Anwendungsfälle, die synchronisierte Linearantriebe erfordern. Um die Anforderungen an die Kompatibilität der 24VDC-Motoren und Hall-Effekt-Sensoren unseres PA-TS1 zu berücksichtigen, bieten wir die PA-40-24VDC, PA-41 und FLTCON Serien von Steuerkästen an, die jeweils ihre eigenen einzigartigen Vorteile bieten.
Hall-Effekt-Steuerbox mit Voreinstellungen (FLTCON-Serie)
Jede unserer FLTCON-Steuerboxen ermöglicht programmierte Funktionen, Sicherheitsmerkmale und andere Benutzereinstellungen, die über die angeschlossene Fernbedienung zugänglich sind. Wenn mehrere Hall-Effekt-Aktuatoren, wie unsere teleskopischen Aktuatoren, an eine FLTCON-Steuerbox angeschlossen werden, sorgt die Steuerbox für die Synchronisation der Motoren, damit sie sich gemeinsam mit der gleichen Geschwindigkeit bewegen.
Lesen Sie unseren Blog über Anwendungen für die FLTCON-Steuerboxen für weitere Informationen!
|
Steuerbox |
Eingangsspannung |
Anzahl der Kanäle |
|
110 VAC |
1 |
|
|
110 VAC |
2 |
|
|
24 VDC |
2 |
|
|
110 VAC |
3 |
|
|
110 VAC |
4 |
Bei der Auswahl einer Konfiguration mit 2 Hall-Effekt-Aktuatoren akzeptiert unser FLTCON-2 eine Eingangsspannung von 110 VAC; jedoch bieten wir auch den FLTCON-2-24VDC an, der eine Eingangsspannung von 24 VDC akzeptiert. Wir bieten eine breite Palette von Fernbedienungsoptionen zur Auswahl an, damit Sie alle einzigartigen Funktionen unserer verschiedenen programmierbaren kabelgebundenen Fernbedienungen genießen können – sie können auch zusammen mit unseren RT-14-Fernbedienungen für zusätzlichen Komfort verwendet werden!
Synchronisiertes 4-Kanal Hall-Effekt PA-41 Steuerungssystem
Unsere PA-41-4-12V24 Steuerbox kann 4 passende Hall-Effekt-Aktuatoren gleichzeitig betreiben, um sich gemeinsam mit der gleichen Geschwindigkeit in synchronem Bewegungsablauf zu bewegen. Diese Steuerbox wird auch mit einem kabelgebundenen RC-13 Momentan-Wippschalter geliefert; jedoch sind auch zwei kabellose Fernbedienungen enthalten, um die Steuerung aus bis zu 100 Fuß Entfernung (im Freien) zu ermöglichen.
Synchronisierte Dual-Hall-Effekt-Steuerbox (PA-40-24VDC)
Die PA-40-24VDC verwendet Hall-Effekt-Signale, um Linearantriebe mit großer Genauigkeit zu synchronisieren, um tatsächlich zwei Linearantriebe zu synchronisieren. Diese Steuerbox wird auch mit einer kabellosen Fernbedienung geliefert, sodass es sehr einfach sein wird, diese Einheit zu installieren und zu steuern. Wenn Benutzer den Betrieb über einen kabelgebundenen Wippschalter bevorzugen, kann der separat erhältliche Momentan-Wippschalter RC-13 an den am weitesten links gelegenen Eingangsport des PA-40-24VDC angeschlossen werden.
Montagehalterungen
Die BRK-01 und BRK-02 sind mit dem PA-TS1 kompatibel und ermöglichen einen einfachen Installationsprozess. Diese Halterungen können entweder am Hublänge oder am Motorende montiert werden und bieten eine Drehung von über 180°, was sich hervorragend für Anwendungen eignet, bei denen Sie in einem Winkel drücken. Für detailliertere Informationen und Spezifikationen besuchen Sie bitte unsere Produktseite für Montagehalterungen.
Anwendungsfälle in verschiedenen Branchen
Der Hauptvorteil unseres PA-TS1 als unseren ersten teleskopischen Linearantrieb wäre seine Fähigkeit, ein so kompaktes Design mit einer effizienten teleskopischen Raumnutzung anzubieten, das in Anwendungen und Branchen nützlich ist, die in:
- allgemeine Automatisierung
- medizinische Branchen
- Hausautomatisierung
Unsere Linearantriebe und teleskopischen Hebesäulen waren Teil vieler erfolgreicher Kundenprojekte, und wir sind gespannt auf all die neuen Möglichkeiten, die unser PA-TS1 teleskopischer Linearantrieb in der Zukunft bringen wird!
Sehen Sie sich die verschiedenen Anwendungsfälle und Branchen an, die von unseren Linearantrieben profitiert haben!
ZUSAMMENFASSUNG
Unser PA-TS1 teleskopischer Linearantrieb bietet ein kompaktes teleskopisches Design mit 3 Stufen und gleichzeitig effiziente Leistungsfähigkeiten. Die integrierten Hall-Effekt-Sensoren sind auch vorteilhaft für Anwendungen, die Positionsrückmeldungen für fortschrittliche Funktionen und Synchronisation für mehrere Aktuatoren erfordern.
Wir hoffen, dass Sie dies ebenso informativ und interessant fanden wie wir, insbesondere wenn Sie vorhatten, teleskopische Linearantriebe für Ihr nächstes Projekt zu verwenden. Wenn Sie Fragen haben oder unsere Produkte weiter besprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren! Wir sind Experten auf unserem Gebiet und helfen Ihnen gerne in jeder Hinsicht weiter.
