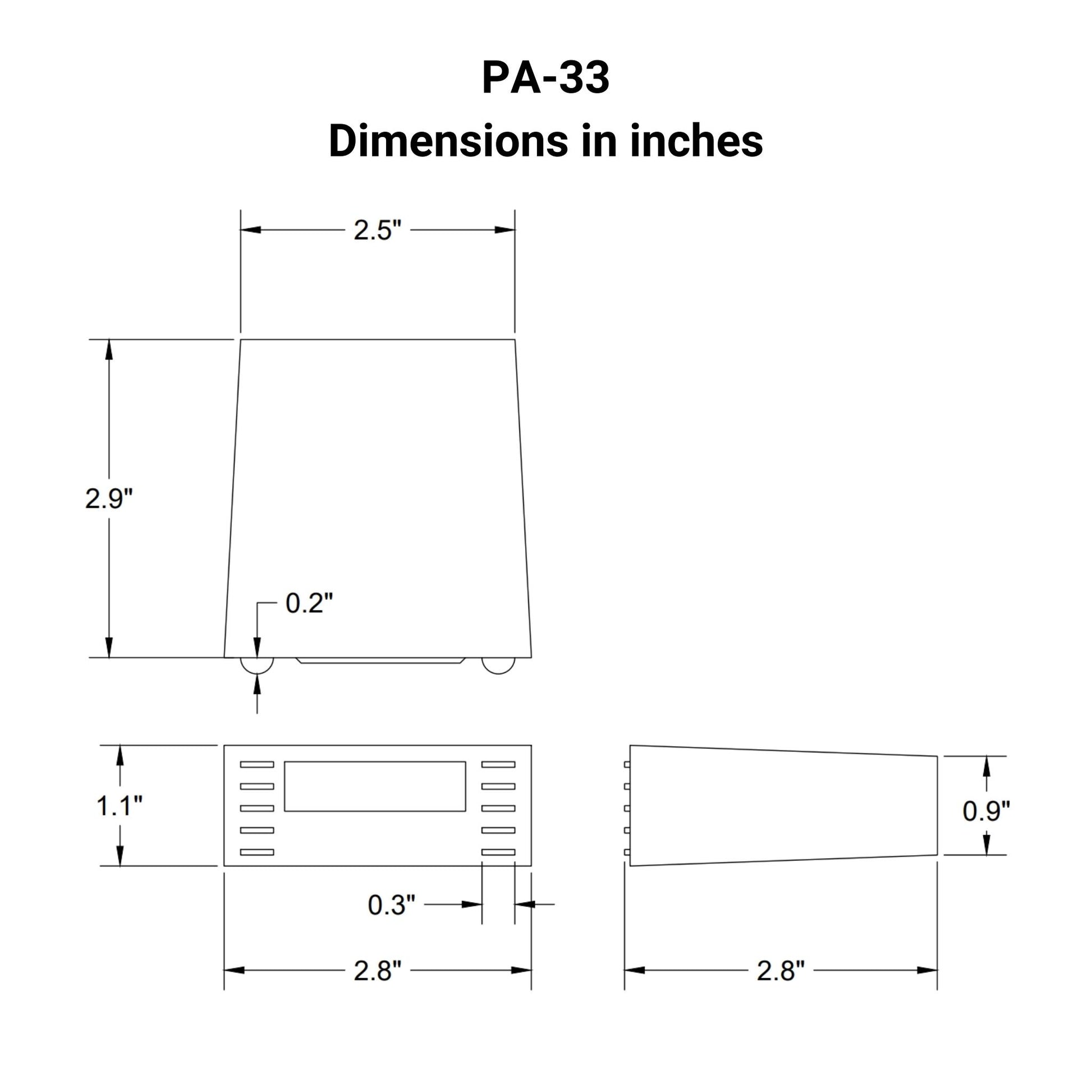

  • 12-V-DC-Steuerbox – 1 Kanal – 20 A – IP65 – Drahtlose Fernbedienung – Abmessungen in Zoll

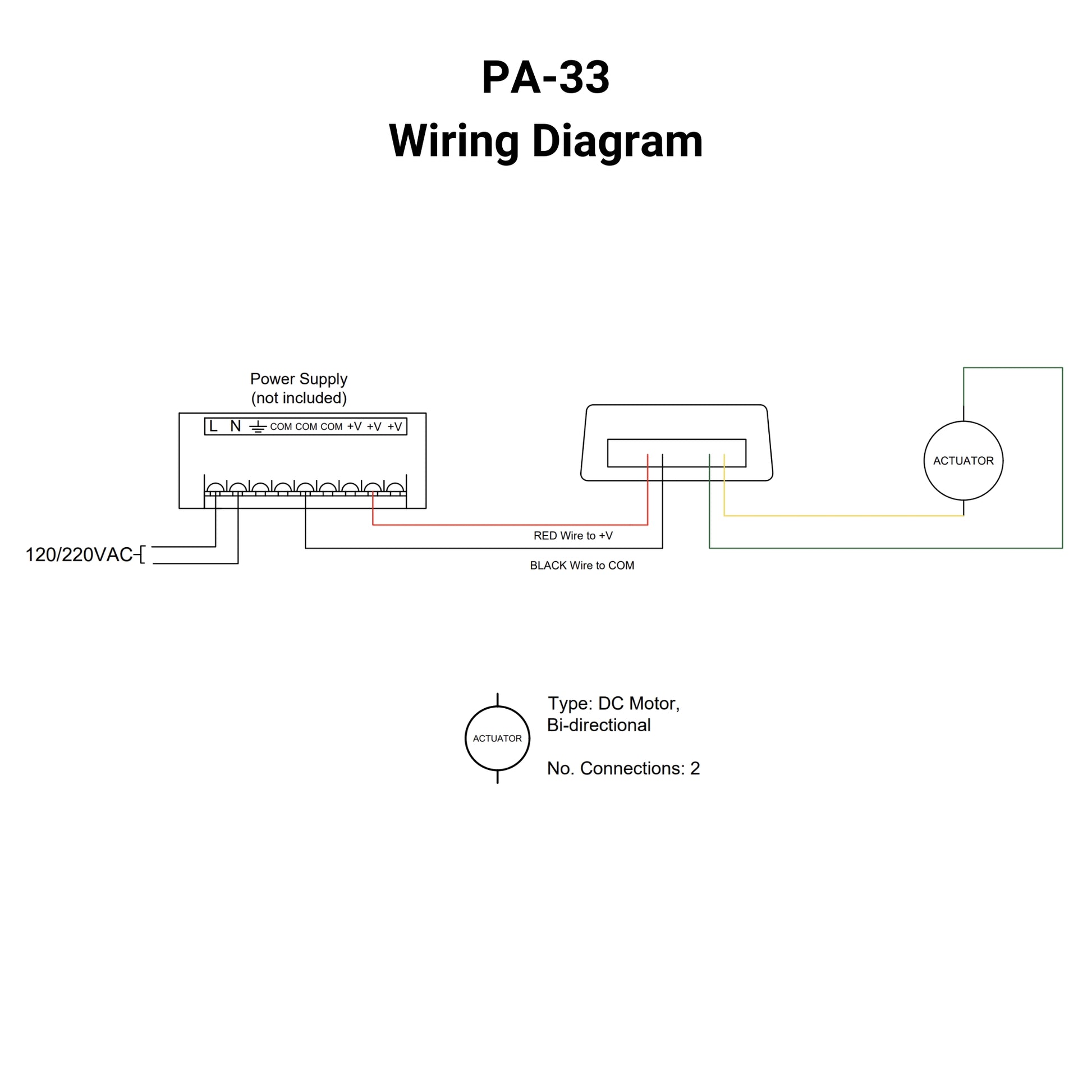

  • 12-V-DC-Steuerbox – 1 Kanal – 20 A – IP65 – Verdrahtungsplan für drahtlose Fernbedienung

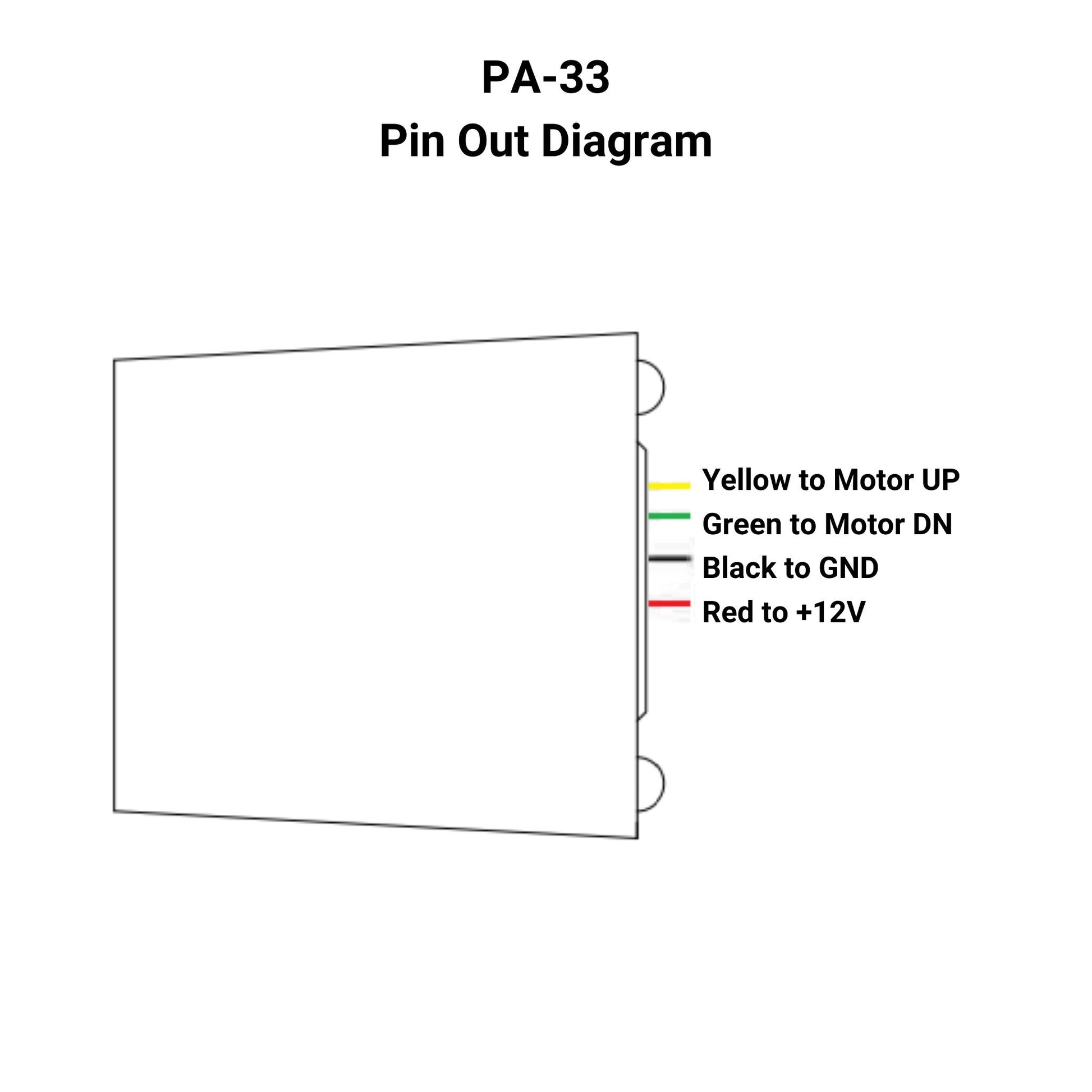

  • 12-V-DC-Steuerbox – 1 Kanal – 20 A – IP65 – Pinbelegung für drahtlose Fernbedienung
1 6

12 V DC Control Box - 1 Channel - 20A - IP65 - Wireless Remote

12 V DC Control Box - 1 Channel - 20A - IP65 - Wireless Remote

Modell: PA-33

Auf Lager
Versand innerhalb von 24 Stunden
Mengenrabatt
1-6 Einheiten $90.99 USD
7-9 Einheiten $86.99 USD
10-19 Einheiten $81.99 USD
20+ Einheiten $63.99 USD
50+ Angebot anfordern
$90.99 USD
$112.99 USD $90.99 USD
Angebot Ausverkauft
  • Linearantrieb-Rechner
  • Kostenlosen Leitfaden für Linearantriebe erhalten
  • Ersatztabelle
Alle Details ansehen
Beschreibung
PA-33 Spezifikationen

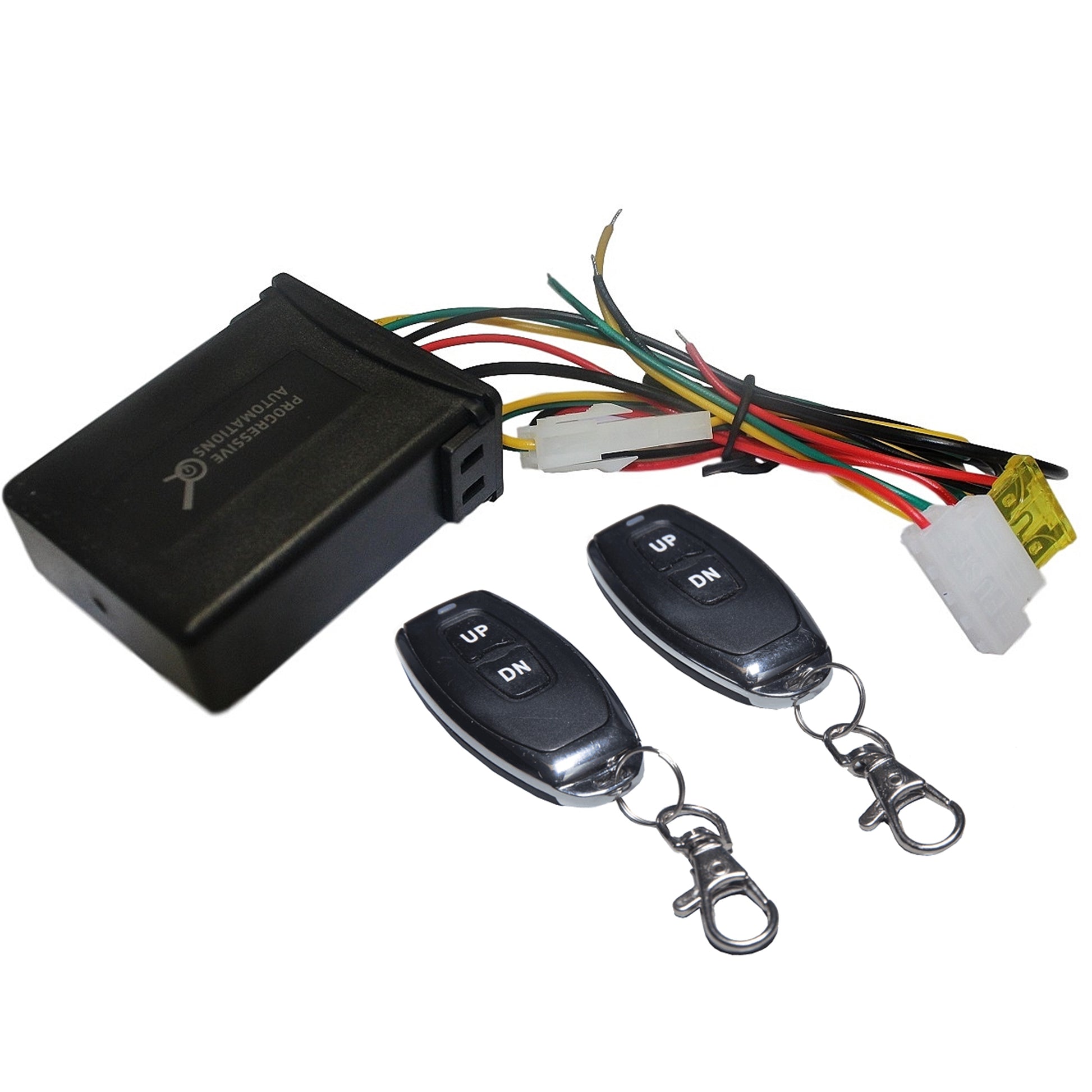

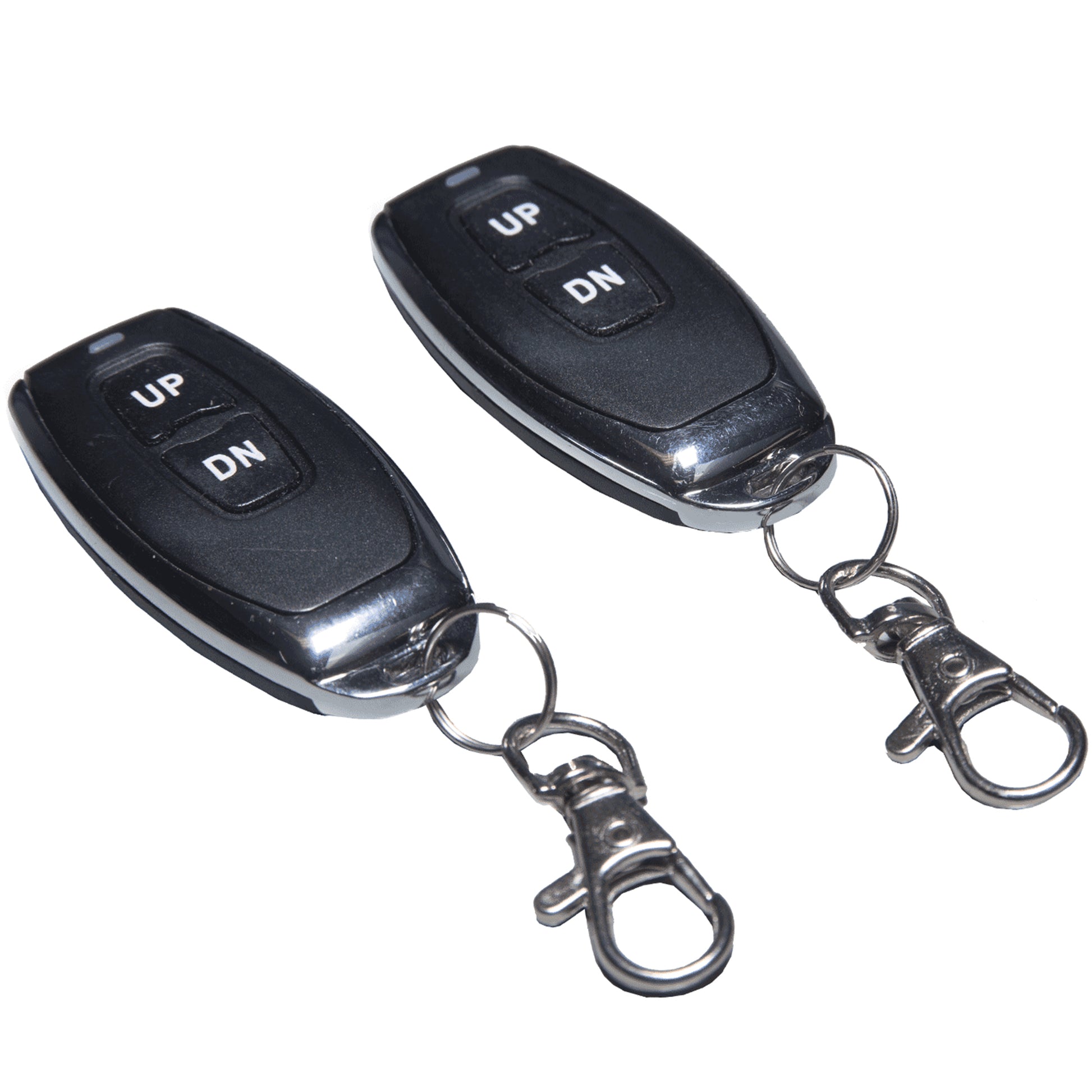

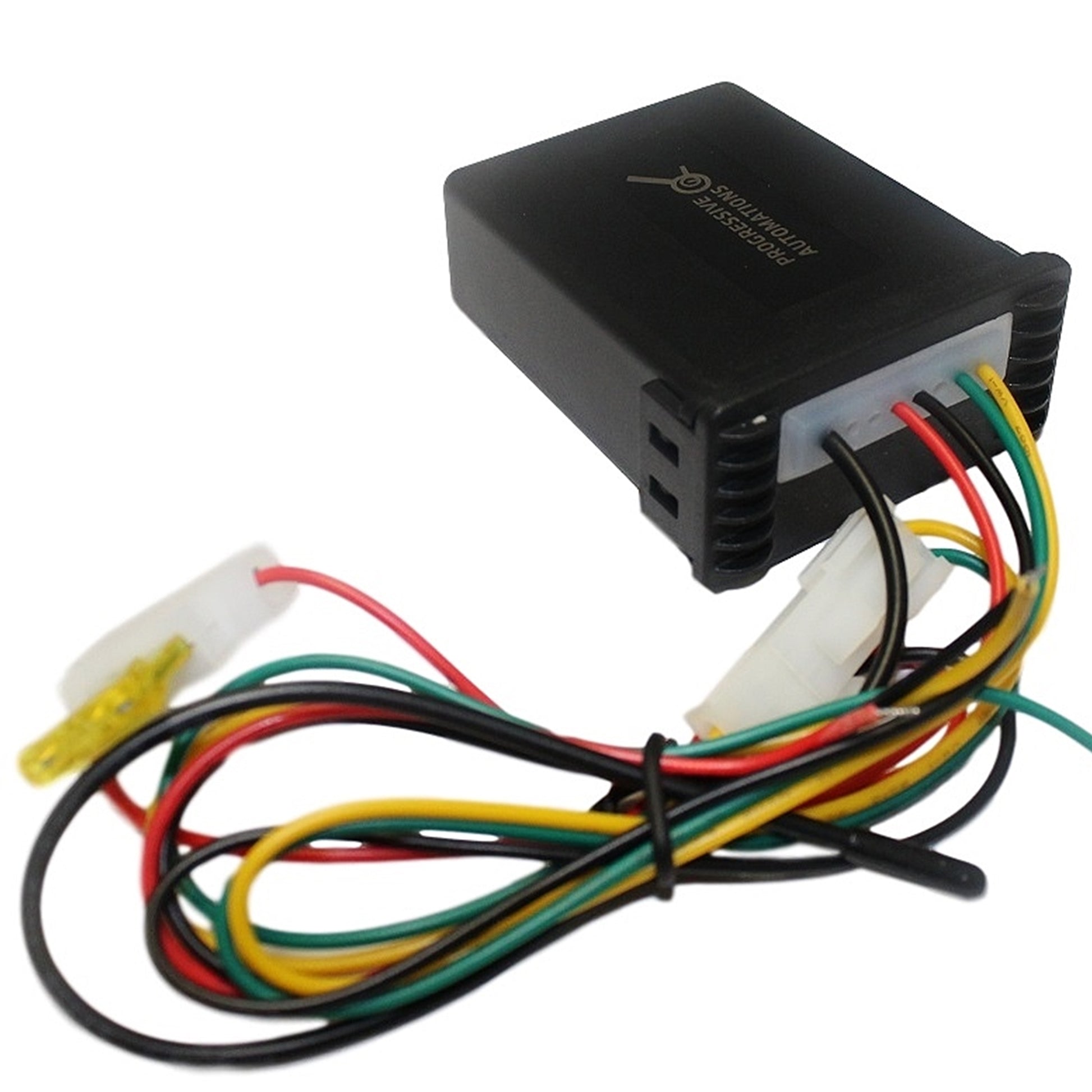

The PA-33 is our single channel control box with an increased environmental protection rating. Using the RF remote provided, users have the ability to extend, stop, and retract their actuators from up to 30-50 feet away (open air). The control box has both momentary and non-momentary capabilities as well as an in-line fuse to protect against short circuits.

Using the included wire harness, connect the linear actuator(s) to the control box. Apply 12VDC across the power wires and the system is now ready to use. It is important to ensure that the power supply has a sufficient amperage rating to control the linear actuators. The PA-33 is designed to handle a maximum of 20A.

Please see the PA-33 Data Sheet for information about controls, wiring, and troubleshooting. This unit is compatible with all of our linear actuators, however, for actuators with a higher than 12A current rating, modifying the wiring harness to a thicker gauge is recommended.

* For 12 V DC actuators with a higher than 12A current rating, using relays or modifying the wiring harness to a thicker gauge is recommended.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-33 Compatibility Chart
Übersicht
PA-33 Spezifikationen

The PA-33 is our single channel control box with an increased environmental protection rating. Using the RF remote provided, users have the ability to extend, stop, and retract their actuators from up to 30-50 feet away (open air). The control box has both momentary and non-momentary capabilities as well as an in-line fuse to protect against short circuits.

Using the included wire harness, connect the linear actuator(s) to the control box. Apply 12VDC across the power wires and the system is now ready to use. It is important to ensure that the power supply has a sufficient amperage rating to control the linear actuators. The PA-33 is designed to handle a maximum of 20A.

Please see the PA-33 Data Sheet for information about controls, wiring, and troubleshooting. This unit is compatible with all of our linear actuators, however, for actuators with a higher than 12A current rating, modifying the wiring harness to a thicker gauge is recommended.

* For 12 V DC actuators with a higher than 12A current rating, using relays or modifying the wiring harness to a thicker gauge is recommended.

Individuelle Optionen

Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!

PA-33 Compatibility Chart
Produktspezifikationen
Control Ability:
Mehrere Aktuatoren zur gleichen Zeit
Input Voltage:
12 V DC
Unit Weight:
0.35 lbs
Output Power:
12 V DC
Current:
20 Ampere
Kit Includes:
2 Handfernbedienungen, 1 Steuerbox, Kabelbaum
Remote Functions:
hoch, runter, Pause (sowohl momentane als auch nicht-momentane)
Remote Battery Type:
2 x CR2016 3V Lithiumzelle
Size:
2,9" x 1,1" x 2,8"
AC Power Option:
mit AC-15, PS-13-12, PS-20-12, PS-20-12-67, PS-40-12
Warranty:
18 Monate
Steuerbox-Kompatibilität
Technische Informationen

Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!

Qualität, der Sie vertrauen können – Mehr erfahren

Datenblätter

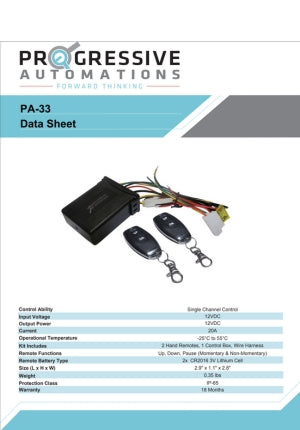

PA-33 Datenblatt
PA-33 Datenblatt

Datenblatt für PA-33

View
Wissensdatenbank
Videos & Artikel
Videos
Verwandte Blogartikel:

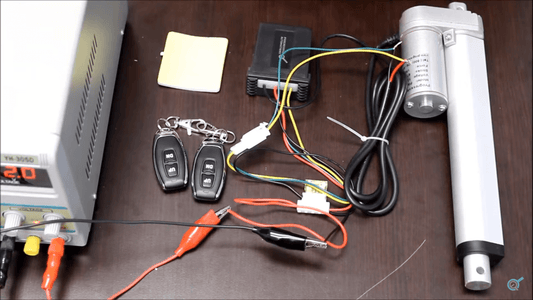

Foto eines Netzteils, eines Steuerkastens und linearer Aktuatoren von Progressive Automations

Leitfaden für Netzteile und Steuerkästen

Nathan Bong

Die Auswahl einer geeigneten Stromversorgung und Steuerbox für Linearantriebe ist entscheidend, u...

Mehr erfahren
Foto einer Falltür mit Scharniertür

Wie man seine Falltür-Anwendung automatisiert

Yarina Li

Eine Falltür ist eine Schiebetür oder eine Tür mit Scharnieren, bündig mit der Oberfläche eines F...

Mehr erfahren
Foto von in Reihe geschalteten Lötdioden

Wie man Aktuatorsteuerungssysteme kombiniert?

Adam Morissette

In der heutigen Anleitung werden wir die notwendigen Schritte durchgehen, um lineare Aktuator-Ste...

Mehr erfahren
Foto von Relais zur Ansteuerung eines Hochstromaktuators mit Niedrigstrom-Steuerbox

Relais zur Steuerung des Hochstromantriebs mit Steuerbox für Niedrigstrom

Guest Writer

Haben Sie jemals eine Situation erlebt, in der Sie einen Hochstromaktuator mit einer Niedrigstrom...

Mehr erfahren
FAQ
Was bedeutet die Schutzart IP65 für den PA-33 und wie verbessert sie die Leistung des Geräts im Freien oder in rauen Umgebungen?

Das Schutzartsystem (IP-Schutzart) verwendet ein zweistelliges System, wobei die erste Ziffer den Schutz gegen Schmutz und/oder Staub und die zweite den Schutz gegen Flüssigkeiten angibt. Mit der Schutzart IP65 eignet sich der PA-33 als Außenantriebsregler. Dichte Abdichtungen und Gehäuse tragen zu einer langen Lebensdauer bei.

Wann sollte ich über ein Upgrade des Kabelbaums oder den Einsatz von Relais mit der PA-33-Steuereinheit nachdenken?

Bei höheren Stromaufnahmen über 12 A sollten Hochstromrelais oder dickwandige Kabel verwendet werden, um eine Überhitzung des Aktuator-Kabelbaums des PA-33 zu vermeiden.

Worin unterscheidet sich PA-33 von PA-31 hinsichtlich Haltbarkeit und Umweltbeständigkeit?

Beim Vergleich der Modelle PA-31 und PA-33 bieten das abgedichtete Gehäuse und die versiegelten Anschlüsse des PA-33 eine bessere Beständigkeit gegenüber Staub und Feuchtigkeit, wie sie häufig bei Außenanwendungen vorkommen.

Wie kann ich mit der PA-33 Steuereinheit zwischen Momentan- und Nicht-Momentan-Modus umschalten?

Zum Umschalten zwischen den Betriebsmodi „Momentan“ und „Nicht-Momentan“ der Stellantriebs-Steuerbox ist ein Zugang zum Inneren des Gehäuses erforderlich. Sobald Sie Zugang haben, gehen Sie wie folgt vor:

Momentanmodus

  • Stellen Sie sicher, dass die Jumperbrücke S1 auf der Leiterplatte angeschlossen ist.
  • Halten Sie die Taste nach oben gedrückt, um den Aktuator auszufahren; lassen Sie sie los, um den Aktuator zu stoppen.
  • Zum Einfahren des Aktuators gedrückt halten, loslassen, um den Aktuator anzuhalten.

Nicht-Momentanmodus

  • Stellen Sie sicher, dass die Jumper S1 auf der Leiterplatte getrennt sind.
  • Drücken Sie die Taste „UP“, um den Aktuator auszufahren. Drücken Sie die Taste „UP“ erneut, um den Aktuator anzuhalten.
  • Drücken Sie nach unten, um den Aktuator einzufahren. Drücken Sie erneut nach unten, um den Aktuator anzuhalten.
  • Wird die Taste „AB“ gedrückt, während sich der Aktuator ausfährt, ändert er seine Richtung und beginnt sich wieder einzufahren.
Welche Fernsteuerungsfunktionen und welche Reichweite bietet das PA-33-System?

Der PA-33 verfügt über eine drahtlose Fernbedienungsreichweite von 30–50 Fuß im Freien und ist mit der RF-Aktuator-Fernbedienung zur drahtlosen Steuerung von Ausfahren, Einfahren und Anhalten der Bewegung gekoppelt.
