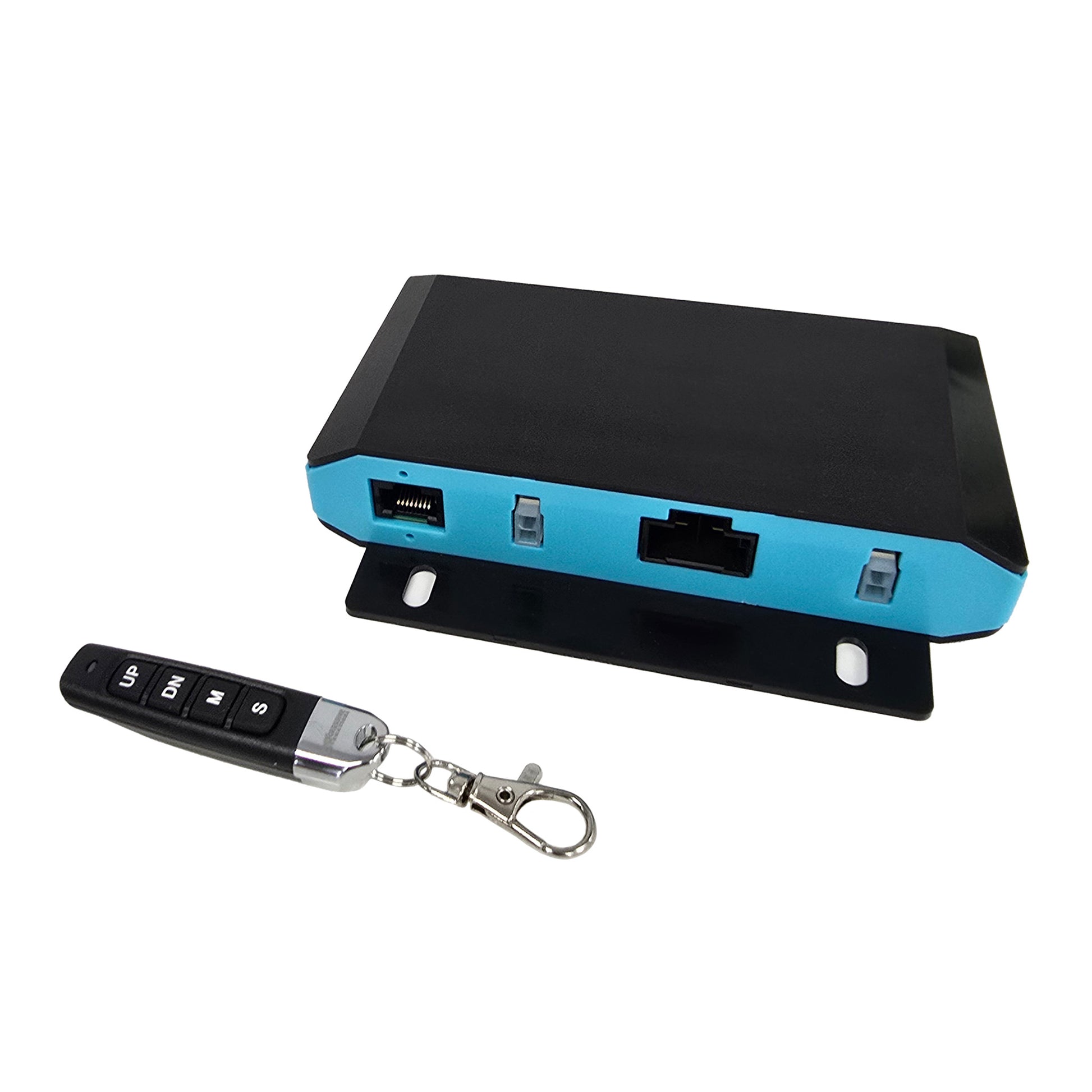

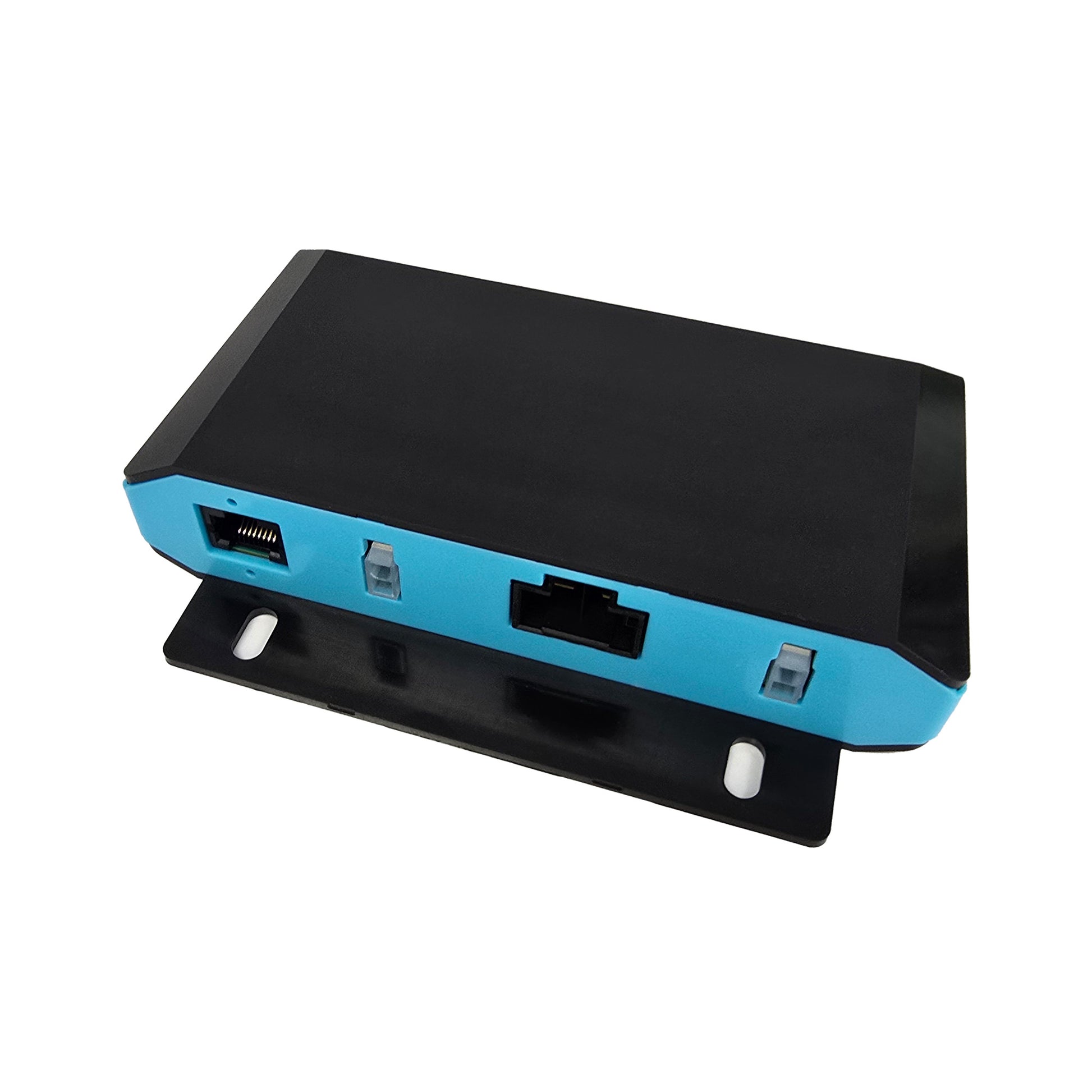

12/24 V DC Control Box - 2 Channel - 25/12,5A - Parallel Control - Wireless Remote
12/24 V DC Control Box - 2 Channel - 25/12,5A - Parallel Control - Wireless Remote
Modell: CBK-PA-CB30-2-P
Abholverfügbarkeit konnte nicht geladen werden
Die PA-CB30-Steuerbox gepaart mit dem RT-40 Die Fernsteuerung mit Linearantrieb bietet Zweikanalausgänge für die parallele Steuerung von zwei Aktuatoren und die Möglichkeit, bis zu 4 Fernbedienungen zu koppeln. Mit dieser mitgelieferten HF-Fernbedienung können Benutzer auf Funktionen wie Hoch, Runter und Programmiermodi zugreifen und aus einer Reichweite von 30,48 m (100 Fuß) im Freien anhalten. Die Steuerbox verfügt über einen automatischen Energiesparmodus (4 mA bei 12 V DC) mit sofortiger Aktivierung, drahtloser Fernsteuerung, Smooth-Motion-Modus, kurzzeitiger und kurzzeitiger Steuerung sowie LED-Anzeige.
Zu den Sicherheitsmerkmalen gehören Eingangsspannungsschutz, Überlastschutz, Kurzschluss und Schutz vor umgekehrter Eingangsspannung. Die passenden Kabelbaumoptionen mit Molex-Steckern sind separat erhältlich und dienen zum Anschluss Ihres Linearantriebs an die PA-CB30-Steuerbox. Diese Steuerbox akzeptiert einen Eingang von 10 bis 26 V DC über die Stromkabel und ist pro Kanal für eine Ausgangsleistung von 12,5 A bei 12 V DC oder 6,25 A bei 24 V DC ausgelegt. Informationen zu Steuerungen, Verkabelung und Fehlerbehebung finden Sie im PA-CB30-Datenblatt.
Wichtig: Diese Steuerbox wird nicht mit einem Kabelbaum geliefert. Überprüfen Sie unbedingt Ihre Einstellungsanforderungen, da der Kabelbaum möglicherweise separat erworben werden muss.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
Die PA-CB30-Steuerbox gepaart mit dem RT-40 Die Fernsteuerung mit Linearantrieb bietet Zweikanalausgänge für die parallele Steuerung von zwei Aktuatoren und die Möglichkeit, bis zu 4 Fernbedienungen zu koppeln. Mit dieser mitgelieferten HF-Fernbedienung können Benutzer auf Funktionen wie Hoch, Runter und Programmiermodi zugreifen und aus einer Reichweite von 30,48 m (100 Fuß) im Freien anhalten. Die Steuerbox verfügt über einen automatischen Energiesparmodus (4 mA bei 12 V DC) mit sofortiger Aktivierung, drahtloser Fernsteuerung, Smooth-Motion-Modus, kurzzeitiger und kurzzeitiger Steuerung sowie LED-Anzeige.
Zu den Sicherheitsmerkmalen gehören Eingangsspannungsschutz, Überlastschutz, Kurzschluss und Schutz vor umgekehrter Eingangsspannung. Die passenden Kabelbaumoptionen mit Molex-Steckern sind separat erhältlich und dienen zum Anschluss Ihres Linearantriebs an die PA-CB30-Steuerbox. Diese Steuerbox akzeptiert einen Eingang von 10 bis 26 V DC über die Stromkabel und ist pro Kanal für eine Ausgangsleistung von 12,5 A bei 12 V DC oder 6,25 A bei 24 V DC ausgelegt. Informationen zu Steuerungen, Verkabelung und Fehlerbehebung finden Sie im PA-CB30-Datenblatt.
Wichtig: Diese Steuerbox wird nicht mit einem Kabelbaum geliefert. Überprüfen Sie unbedingt Ihre Einstellungsanforderungen, da der Kabelbaum möglicherweise separat erworben werden muss.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
| Anzahl der Kanäle | 2 |
| Eingangsspannung | 12/24 V DC (10 V DC - 26 V DC) |
| Ausgangsspannung | 12/24 V DC (10 V DC - 26 V DC) |
| Strom | 12.5A @12 V DC pro Kanal 6.25A @24 V DC pro Kanal |
| Tastverhältnis | 25% (Max. 5 Minuten Dauerbetrieb) |
| Betriebstemperatur | -10°C bis 50°C (14°F bis 122°F) |
| Gehäusefarbe | Schwarz / Blau |
| Gehäusematerial | ABS-Kunststoff |
| Lieferumfang | 1x Steuerbox, 1x kabellose 4-Tasten-Fernbedienung (mit Batterie) |
| Funkfrequenz | 433.92 MHz |
| Drahtlose Reichweite | Mindestens 60 Feet |
| Funkfernbedienungsfunktionen | Hoch, Runter, Programmiermodi, Stopp |
| Batterietyp der Fernbedienung | 12V 27A Alkaline (inklusive) |
| Abmessungen (LxBxH) | 5,83 Zoll x 4,28 Zoll x 1,25 Zoll |
| Gewicht der Einheit | 0,31 Pfund |
| Merkmale |
|
| Sicherheitsfunktionen |
|
| Stromversorgungsoption | Innerhalb der Spannungs- und Leistungsanforderungen. Plug-and-Play-Anschluss. |
| Optionen für Verkabelungssets | AC-52-48, AC-53-48, AC-40-06, AC-35-06, AC-34-48 |
Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!
Qualität, der Sie vertrauen können – Mehr erfahrenDatenblätter

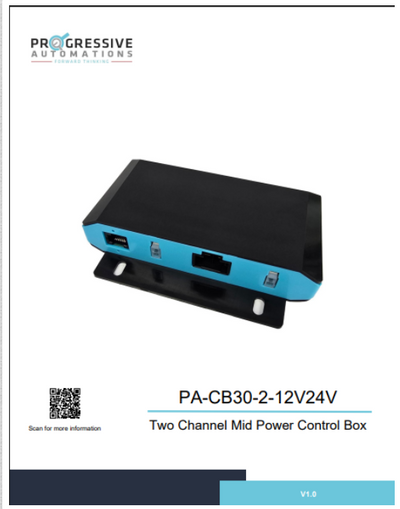

PA-CB30-2-12V24V Datenblatt
Wie man seine Falltür-Anwendung automatisiert
Eine Falltür ist eine Schiebetür oder eine Tür mit Scharnieren, bündig mit der Oberfläche eines F...
Leitfaden für Netzteile und Steuerkästen
Die Auswahl einer geeigneten Stromversorgung und Steuerbox für Linearantriebe ist entscheidend, u...
Wir stellen die drahtlose Zweikanal-Steuerbox PA-CB30 vor.
The advancement of actuator technology and automation systems has created a growing need for cont...
Vorstellung der Aktuator-Steuerboxen PA-CB31 und PA-CB40
Wir freuen uns, Ihnen zwei neue Aktuator-Steuerboxen vorstellen zu können: die PA-CB31 und die PA...
Sponsoring: Fortschrittsbericht von Dr. Decks Phantom BBQ
Dr. Decks ist seit langem einer unserer wertvollsten Kunden und wir haben in der Vergangenheit ge...
Je nach Anwendung gibt es unterschiedliche Spezifikationsanforderungen, die Sie bei der Bestimmung des benötigten Linearantriebs berücksichtigen sollten. Diese Anforderungen umfassen Kraft, Hublänge, Geschwindigkeit und Montageabmessungen. Für detaillierte Informationen zum Antrieb können Sie entweder das Datenblatt oder die Spezifikationstabelle auf der Produktseite des ausgewählten Antriebs heranziehen. Sie können auch Kontakt mit uns aufnehmen, um mit einem unserer erfahrenen Ingenieure zu sprechen.
Arbeitszyklus ist der Anteil des Arbeitszeitraums, in dem ein Linearantrieb aktiv bleiben kann. Sie können den Arbeitszyklus eines Linearantriebs mit folgender Gleichung berechnen: Arbeitszyklus (%) = (Zeit, in der der Linearantrieb aktiv ist) / (Zeit für einen Arbeitszeitraum)
Beispiel: Bei einem Arbeitszyklus von 25 % kann ein Antrieb 5 Minuten ununterbrochen laufen und muss dann 15 Minuten pausieren, bevor er erneut betrieben wird.
Hublänge ist die zurückgelegte Strecke der ausfahrenden Stange. Um die benötigte Hublänge zu ermitteln, messen Sie Ihre Anwendung von der vollständig eingefahrenen Position bis zur vollständig ausgefahrenen Position. Die Differenz entspricht der benötigten Hublänge.
Wir empfehlen stets, einen Linearantrieb mit einer höheren Kraftangabe zu wählen, als es Ihre Anwendung erfordert. Wenn Sie sich bezüglich der benötigten Kraft unsicher sind, kann Ihnen dieser Artikel bei der Berechnung helfen: Wie Sie die Kraft berechnen, um den richtigen Linearantrieb zu finden
Ja, das ist möglich. Es hängt jedoch von den derzeit von Ihnen verwendeten Geräten ab. Um Antriebe zu synchronisieren, benötigen sie eine Form der Rückmeldung, etwa ein Potentiometer oder Hall-Effekt-Sensoren. Weitere Informationen finden Sie unten in einigen unserer wichtigsten Inhalte zur Synchronisierung von Linearantrieben.
Die Steuerbox, die Sie auswählen, sollte Ihrem Linearantrieb eine ausreichende Spannung und den erforderlichen Strom bereitstellen. Wenn Sie sich bei den Spezifikationen nicht sicher sind, kontaktieren Sie uns.
Alternativ finden Sie kompatible Steuerboxen auch auf der Produktseite des von Ihnen ausgewählten Linearantriebs.
Backdriving liegt vor, wenn ein Antrieb unter Last nach unten zu rutschen beginnt, entweder bei Überlastung oder wenn der Antrieb beschädigt wurde. Video ansehen.
Was bedeuten dynamische und statische Lastangaben?Dynamische Lastangabe bezeichnet das Gewicht, das ein Antrieb sicher ziehen oder drücken kann, wenn er mit Spannung versorgt wird. Statische Lastangabe bezeichnet das Gewicht, das der Antrieb ohne Backdriving halten bzw. aushalten kann, wenn er nicht mit Spannung versorgt wird. Angenommen, Sie haben einen Antrieb an einem Fenster installiert und die statische Lastangabe des Antriebs beträgt 100 Pfund, dann kann es bei starkem Wind zu Backdriving kommen – es wirkt mehr Druck auf den Antrieb, wodurch die Lastangabe des Antriebs von 100 Pfund überschritten würde.
Was ist Seitenlast?Seitenlast liegt vor, wenn auf den Antrieb Kräfte aus der seitlichen Ebene wirken. Antriebe sind nicht dafür ausgelegt, seitliche Kräfte aufzunehmen; treten solche Kräfte auf, können sie den Antrieb beschädigen oder die Hubstange verbiegen. Daher sollten seitliche Kräfte niemals eingesetzt werden. Stellen Sie immer sicher, dass der Antrieb exakt in Linie bzw. synchron mit Ihrer Anwendung ist, sodass er keine andere Last als die axiale Last aufnimmt. Video ansehen.
