12/24 VDC Steuerbox - 2 Kanäle - 25/12,5 A - Einzelsteuerung - Drahtlose Fernbedienung
12/24 VDC Steuerbox - 2 Kanäle - 25/12,5 A - Einzelsteuerung - Drahtlose Fernbedienung
SKU: CBK-PA-CB30-2-I
Verfügbarkeit für Abholungen konnte nicht geladen werden

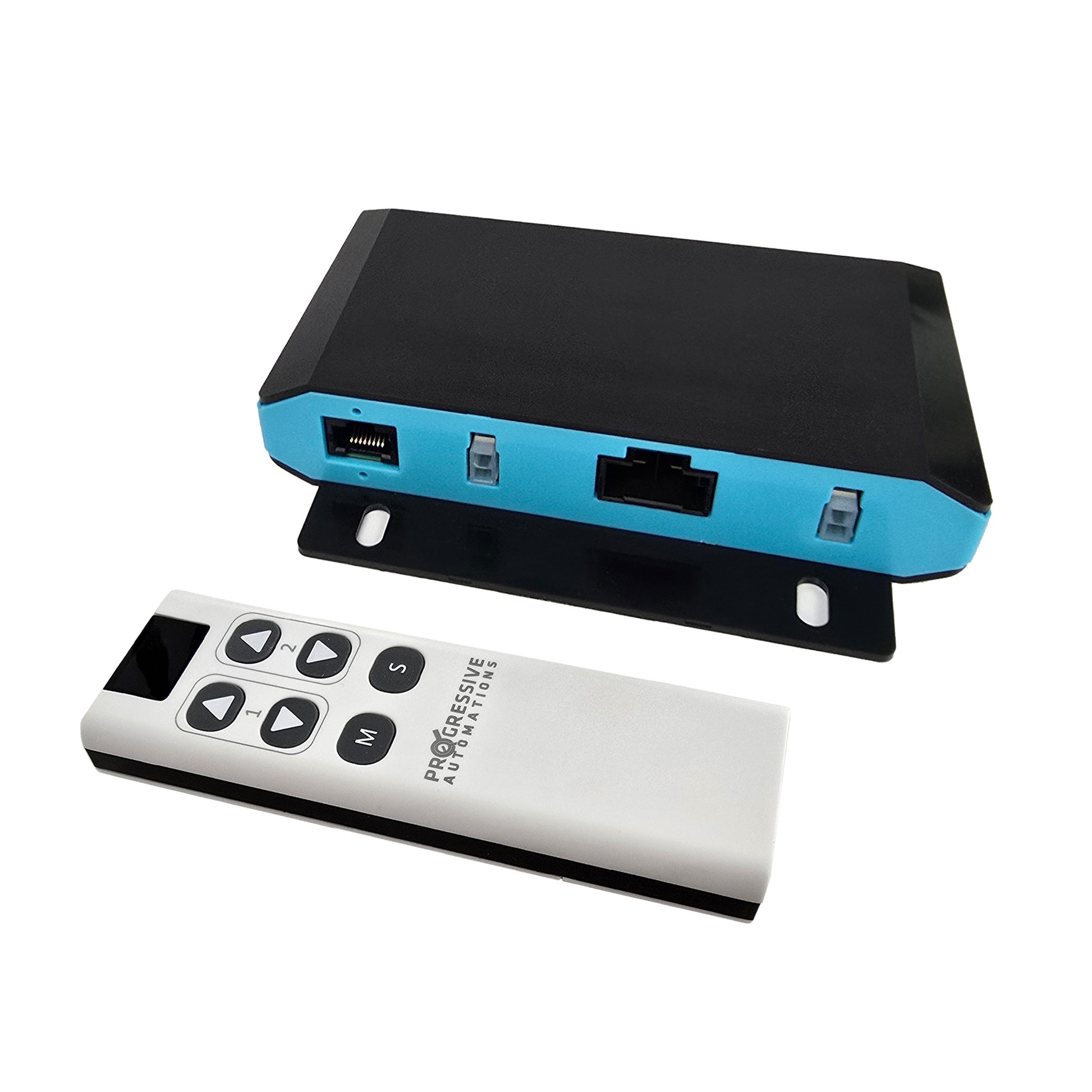

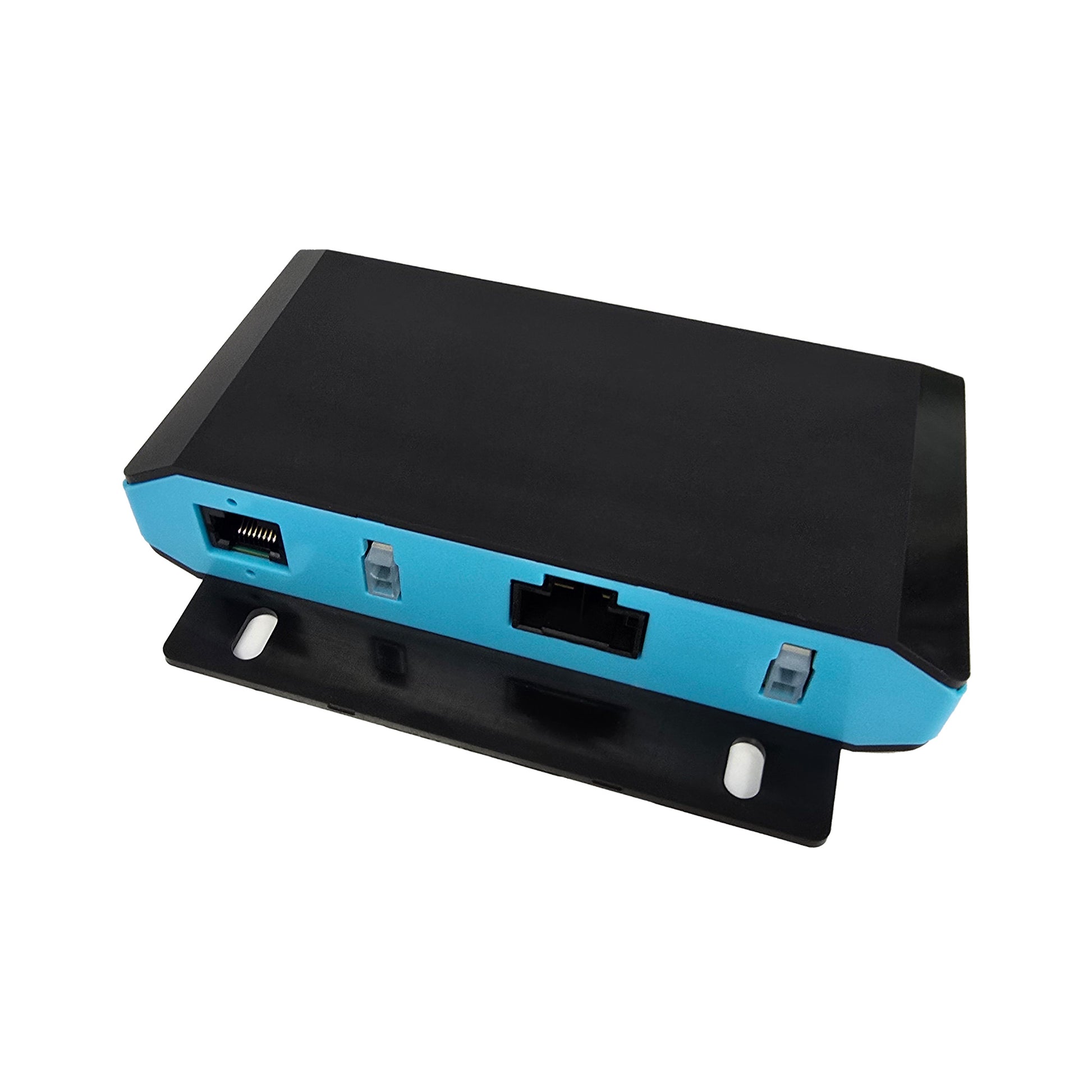

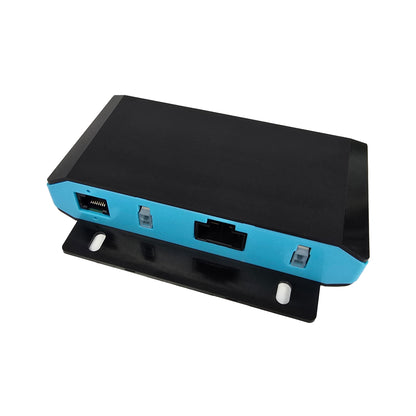

Die Steuerbox PA-CB30 in Verbindung mit der RT-41 Fernbedienung für Linearantriebe bietet zweikanalige Ausgänge zur Einzelsteuerung von zwei Aktuatoren und die Möglichkeit, bis zu 4 Fernbedienungen zu koppeln. Mit der enthaltenen RF-Fernbedienung können Nutzer Funktionen wie Auf (Kanal 1), Ab (Kanal 1), Auf (Kanal 2), Ab (Kanal 2), Programmiermodi und Stopp aus einer Reichweite von 60 ft (18,29 m) im Freien nutzen. Die Steuerbox verfügt über einen automatischen Energiesparmodus (4 mA bei 12 VDC) mit sofortiger Aktivierung, Auswahl des drahtlosen Fernbedienungsmodus, Modus für sanfte Bewegung, momentane und nicht-momentane Steuerung sowie LED-Anzeige.
Zu den Schutzfunktionen gehören Schutz vor Eingangsspannung außerhalb des zulässigen Bereichs, Überlast, Kurzschluss und Verpolung der Eingangsspannung. Passende Kabelbaum-Optionen mit Molex-Steckverbindern werden separat verkauft und dienen dazu, Ihren Linearantrieb mit der Steuerbox PA-CB30 zu verbinden. Diese Steuerbox akzeptiert eine Eingangsspannung von 10 bis 26 VDC über die Versorgungsleitungen und ist pro Kanal für einen Ausgangsstrom von 12,5 A bei 12 VDC bzw. 6,25 A bei 24 VDC ausgelegt. Bitte beachten Sie das PA-CB30-Datenblatt für Informationen zu Bedienelementen, Verkabelung und Fehlerbehebung.
Wichtig: Diese Steuerbox wird ohne Kabelbaum geliefert. Prüfen Sie unbedingt die Anforderungen Ihres Aufbaus, da der Kabelbaum gegebenenfalls separat erworben werden muss.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
Die Steuerbox PA-CB30 in Verbindung mit der RT-41 Fernbedienung für Linearantriebe bietet zweikanalige Ausgänge zur Einzelsteuerung von zwei Aktuatoren und die Möglichkeit, bis zu 4 Fernbedienungen zu koppeln. Mit der enthaltenen RF-Fernbedienung können Nutzer Funktionen wie Auf (Kanal 1), Ab (Kanal 1), Auf (Kanal 2), Ab (Kanal 2), Programmiermodi und Stopp aus einer Reichweite von 60 ft (18,29 m) im Freien nutzen. Die Steuerbox verfügt über einen automatischen Energiesparmodus (4 mA bei 12 VDC) mit sofortiger Aktivierung, Auswahl des drahtlosen Fernbedienungsmodus, Modus für sanfte Bewegung, momentane und nicht-momentane Steuerung sowie LED-Anzeige.
Zu den Schutzfunktionen gehören Schutz vor Eingangsspannung außerhalb des zulässigen Bereichs, Überlast, Kurzschluss und Verpolung der Eingangsspannung. Passende Kabelbaum-Optionen mit Molex-Steckverbindern werden separat verkauft und dienen dazu, Ihren Linearantrieb mit der Steuerbox PA-CB30 zu verbinden. Diese Steuerbox akzeptiert eine Eingangsspannung von 10 bis 26 VDC über die Versorgungsleitungen und ist pro Kanal für einen Ausgangsstrom von 12,5 A bei 12 VDC bzw. 6,25 A bei 24 VDC ausgelegt. Bitte beachten Sie das PA-CB30-Datenblatt für Informationen zu Bedienelementen, Verkabelung und Fehlerbehebung.
Wichtig: Diese Steuerbox wird ohne Kabelbaum geliefert. Prüfen Sie unbedingt die Anforderungen Ihres Aufbaus, da der Kabelbaum gegebenenfalls separat erworben werden muss.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
| Anzahl der Kanäle | 2 |
| Eingangsspannung | 12/24VDC (10VDC - 26VDC) |
| Ausgangsspannung | 12/24VDC (10VDC - 26VDC) |
| Strom | 12.5A @12VDC pro Kanal 6.25A @24VDC pro Kanal |
| Arbeitszyklus | 25% (max. 5 Minuten kontinuierlich) |
| Betriebstemperatur | -10°C bis 50°C (14°F bis 122°F) |
| Gehäusefarbe | Schwarz / Blau |
| Gehäusematerial | ABS Kunststoff |
| Im Lieferumfang enthalten | 1x Steuerbox, 1x Drahtloser 6-Tasten-Fernbedienung (mit Batterie) |
| Drahtlose Frequenz | 433.92 MHz |
| Drahtloser Bereich | Mindestens 60 Fuß |
| Drahtlose Fernbedienungsfunktionen | Aktuator 1 Hoch / Runter, Aktuator 2 Hoch / Runter, Programmiermodi, Stop |
| Batterietyp der Fernbedienung | 12V 27A Alkaline (inklusive) |
| Abmessungen (LxBxH) | 5.83" x 4.28" x 1.25" |
| Gewicht der Einheit | 0.31 lbs |
| Merkmale |
|
| Sicherheitsmerkmale |
|
| Stromoption | Innerhalb der Spannungs- und Leistungsanforderungen. Plug-and-Play-Stecker. |
| Verdrahtungs-Kit-Optionen | AC-52-48, AC-53-48, AC-40-06, AC-35-06, AC-34-48 |
Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!
Qualität, der Sie vertrauen können – Mehr erfahrenDatenblätter
PA-CB30-2-12V24V Data Sheet
Wie man seine Falltür-Anwendung automatisiert
Eine Falltür ist eine Schiebetür oder eine Tür mit Scharnieren, bündig mit der Oberfläche eines F...
Introducing The PA-CB31 and PA-CB40 Actuator Control Boxes
We’re excited to announce the release of two new additions to our growing lineup of actuator cont...
Sponsoring: Fortschrittsbericht von Dr. Decks Phantom BBQ
Dr. Decks ist seit langem einer unserer wertvollsten Kunden und wir haben in der Vergangenheit ge...
Je nach Anwendung gibt es unterschiedliche Spezifikationsanforderungen, die Sie bei der Bestimmung des benötigten Linearantriebs berücksichtigen sollten. Diese Anforderungen umfassen Kraft, Hublänge, Geschwindigkeit und Montageabmessungen. Für detaillierte Informationen zum Antrieb können Sie entweder das Datenblatt oder die Spezifikationstabelle auf der Produktseite des ausgewählten Antriebs heranziehen. Sie können auch Kontakt mit uns aufnehmen, um mit einem unserer erfahrenen Ingenieure zu sprechen.
Arbeitszyklus ist der Anteil des Arbeitszeitraums, in dem ein Linearantrieb aktiv bleiben kann. Sie können den Arbeitszyklus eines Linearantriebs mit folgender Gleichung berechnen: Arbeitszyklus (%) = (Zeit, in der der Linearantrieb aktiv ist) / (Zeit für einen Arbeitszeitraum)
Beispiel: Bei einem Arbeitszyklus von 25 % kann ein Antrieb 5 Minuten ununterbrochen laufen und muss dann 15 Minuten pausieren, bevor er erneut betrieben wird.
Hublänge ist die zurückgelegte Strecke der ausfahrenden Stange. Um die benötigte Hublänge zu ermitteln, messen Sie Ihre Anwendung von der vollständig eingefahrenen Position bis zur vollständig ausgefahrenen Position. Die Differenz entspricht der benötigten Hublänge.
Wir empfehlen stets, einen Linearantrieb mit einer höheren Kraftangabe zu wählen, als es Ihre Anwendung erfordert. Wenn Sie sich bezüglich der benötigten Kraft unsicher sind, kann Ihnen dieser Artikel bei der Berechnung helfen: Wie Sie die Kraft berechnen, um den richtigen Linearantrieb zu finden
Ja, das ist möglich. Es hängt jedoch von den derzeit von Ihnen verwendeten Geräten ab. Um Antriebe zu synchronisieren, benötigen sie eine Form der Rückmeldung, etwa ein Potentiometer oder Hall-Effekt-Sensoren. Weitere Informationen finden Sie unten in einigen unserer wichtigsten Inhalte zur Synchronisierung von Linearantrieben.
Die Steuerbox, die Sie auswählen, sollte Ihrem Linearantrieb eine ausreichende Spannung und den erforderlichen Strom bereitstellen. Wenn Sie sich bei den Spezifikationen nicht sicher sind, kontaktieren Sie uns.
Alternativ finden Sie kompatible Steuerboxen auch auf der Produktseite des von Ihnen ausgewählten Linearantriebs.
Backdriving liegt vor, wenn ein Antrieb unter Last nach unten zu rutschen beginnt, entweder bei Überlastung oder wenn der Antrieb beschädigt wurde. Video ansehen.
Was bedeuten dynamische und statische Lastangaben?Dynamische Lastangabe bezeichnet das Gewicht, das ein Antrieb sicher ziehen oder drücken kann, wenn er mit Spannung versorgt wird. Statische Lastangabe bezeichnet das Gewicht, das der Antrieb ohne Backdriving halten bzw. aushalten kann, wenn er nicht mit Spannung versorgt wird. Angenommen, Sie haben einen Antrieb an einem Fenster installiert und die statische Lastangabe des Antriebs beträgt 100lbs, dann kann es bei starkem Wind zu Backdriving kommen – es wirkt mehr Druck auf den Antrieb, wodurch die Lastangabe des Antriebs von 100lbs überschritten würde.
Was ist Seitenlast?Seitenlast liegt vor, wenn auf den Antrieb Kräfte aus der seitlichen Ebene wirken. Antriebe sind nicht dafür ausgelegt, seitliche Kräfte aufzunehmen; treten solche Kräfte auf, können sie den Antrieb beschädigen oder die Hubstange verbiegen. Daher sollten seitliche Kräfte niemals eingesetzt werden. Stellen Sie immer sicher, dass der Antrieb exakt in Linie bzw. synchron mit Ihrer Anwendung ist, sodass er keine andere Last als die axiale Last aufnimmt. Video ansehen.
