Industrieller Linearantrieb mit ultrahoher Kraft
Industrieller Linearantrieb mit ultrahoher Kraft
SKU: PA-HD3
Verfügbarkeit für Abholungen konnte nicht geladen werden

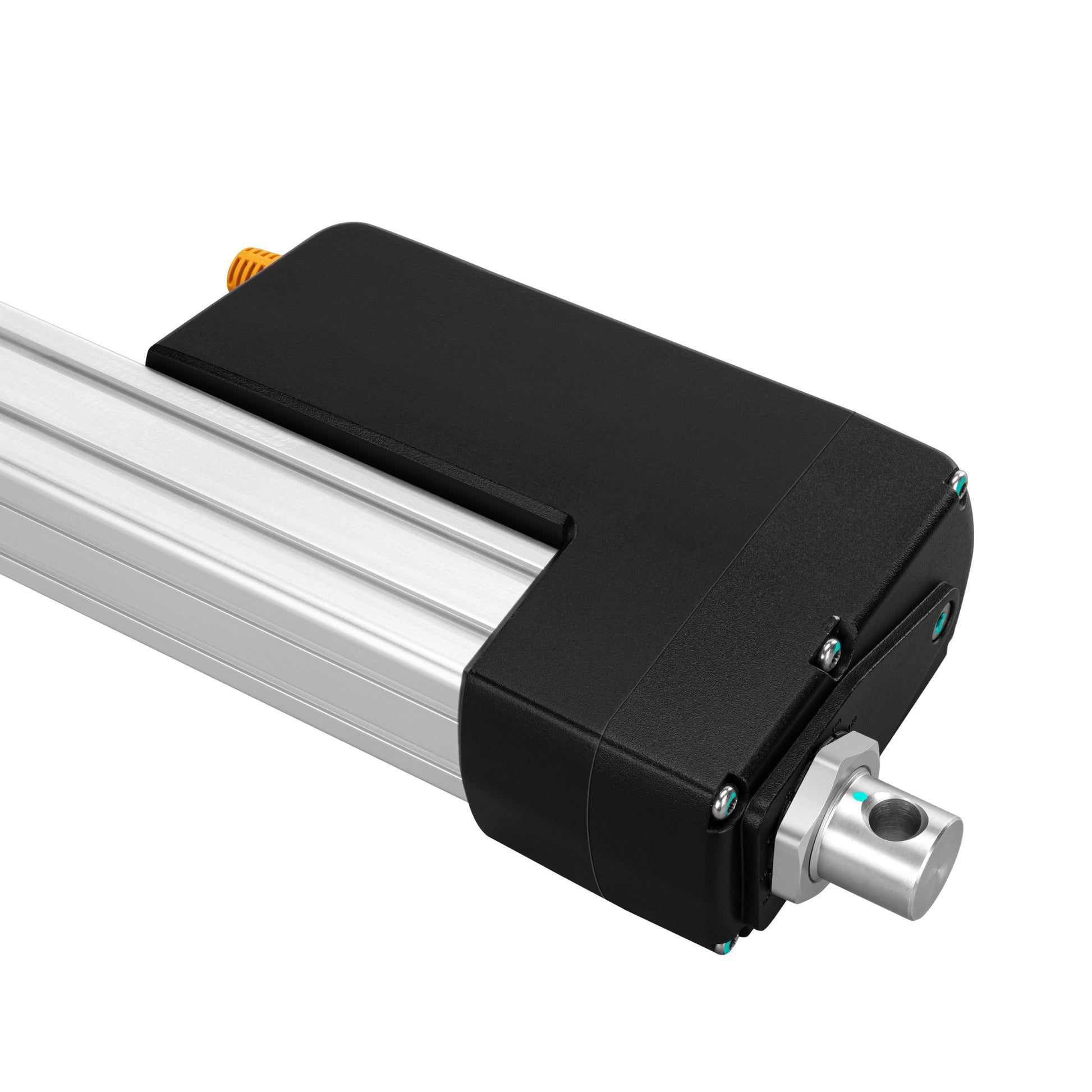

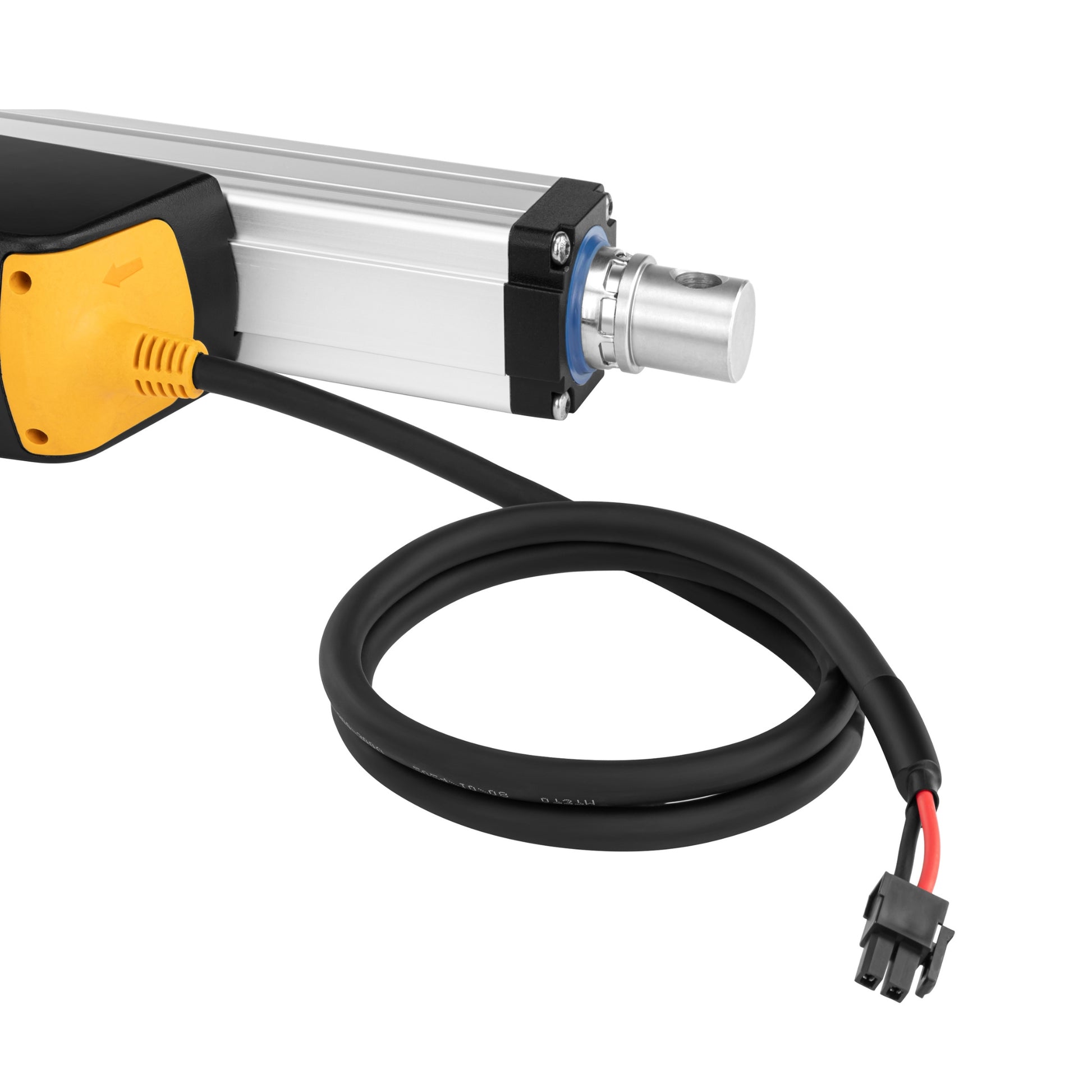

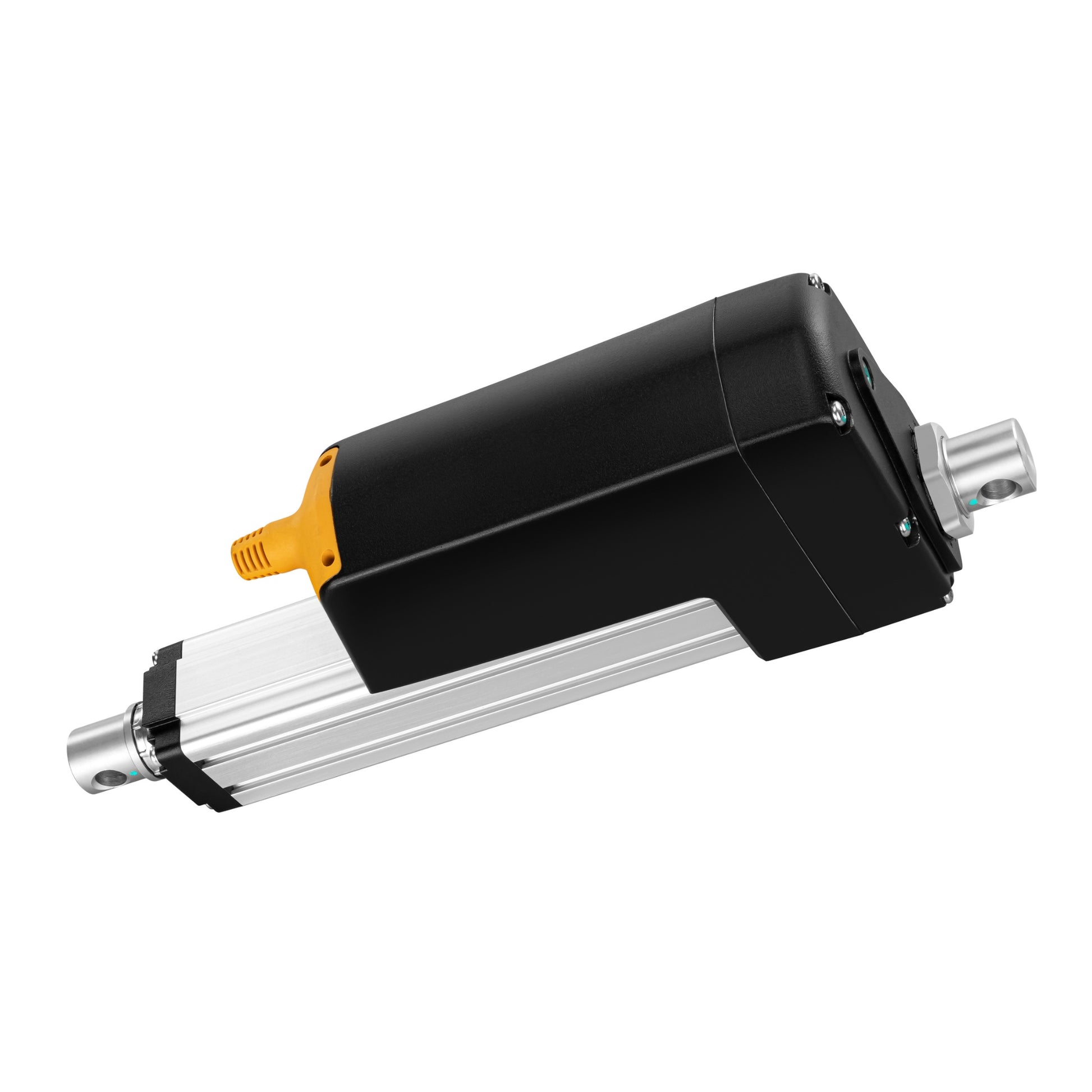

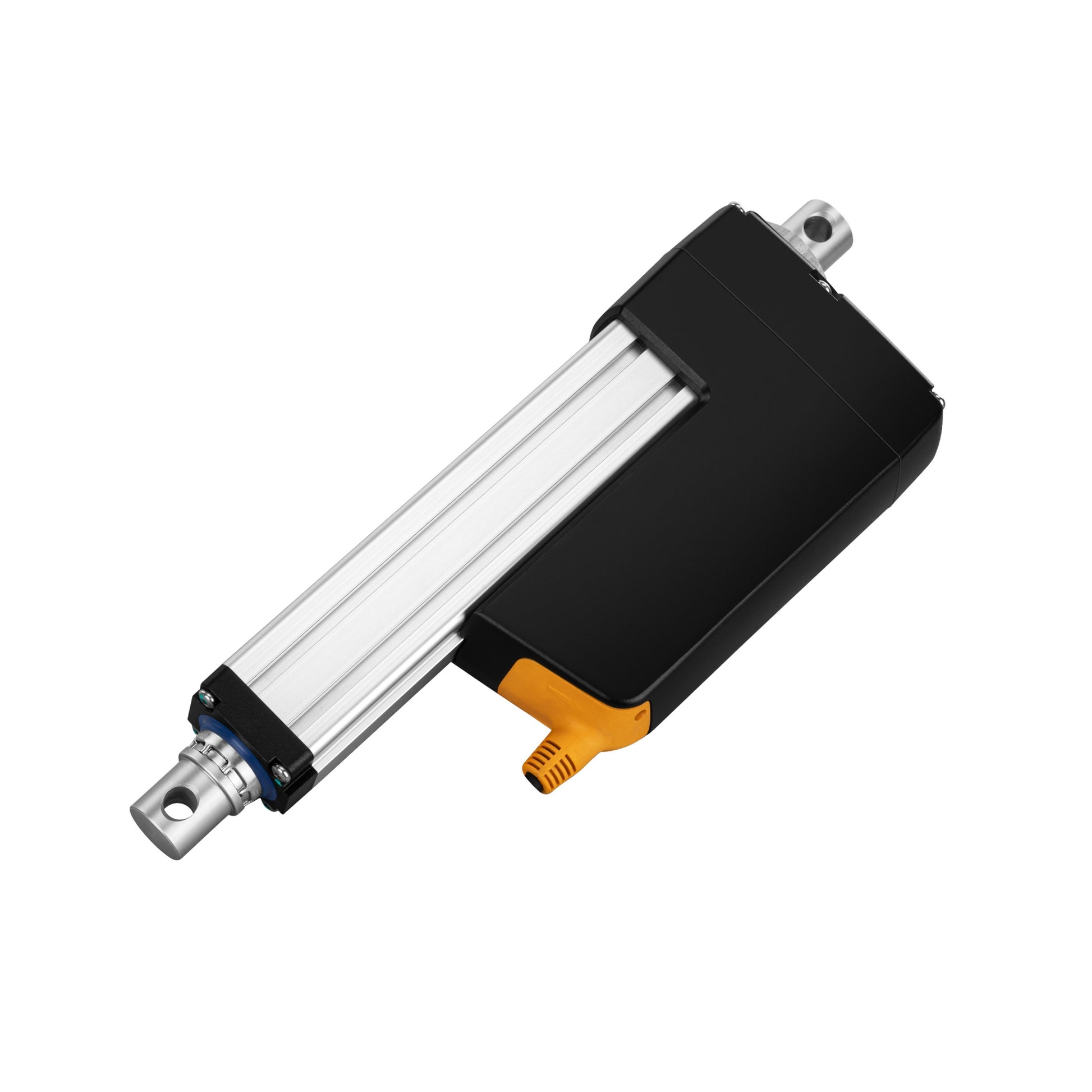

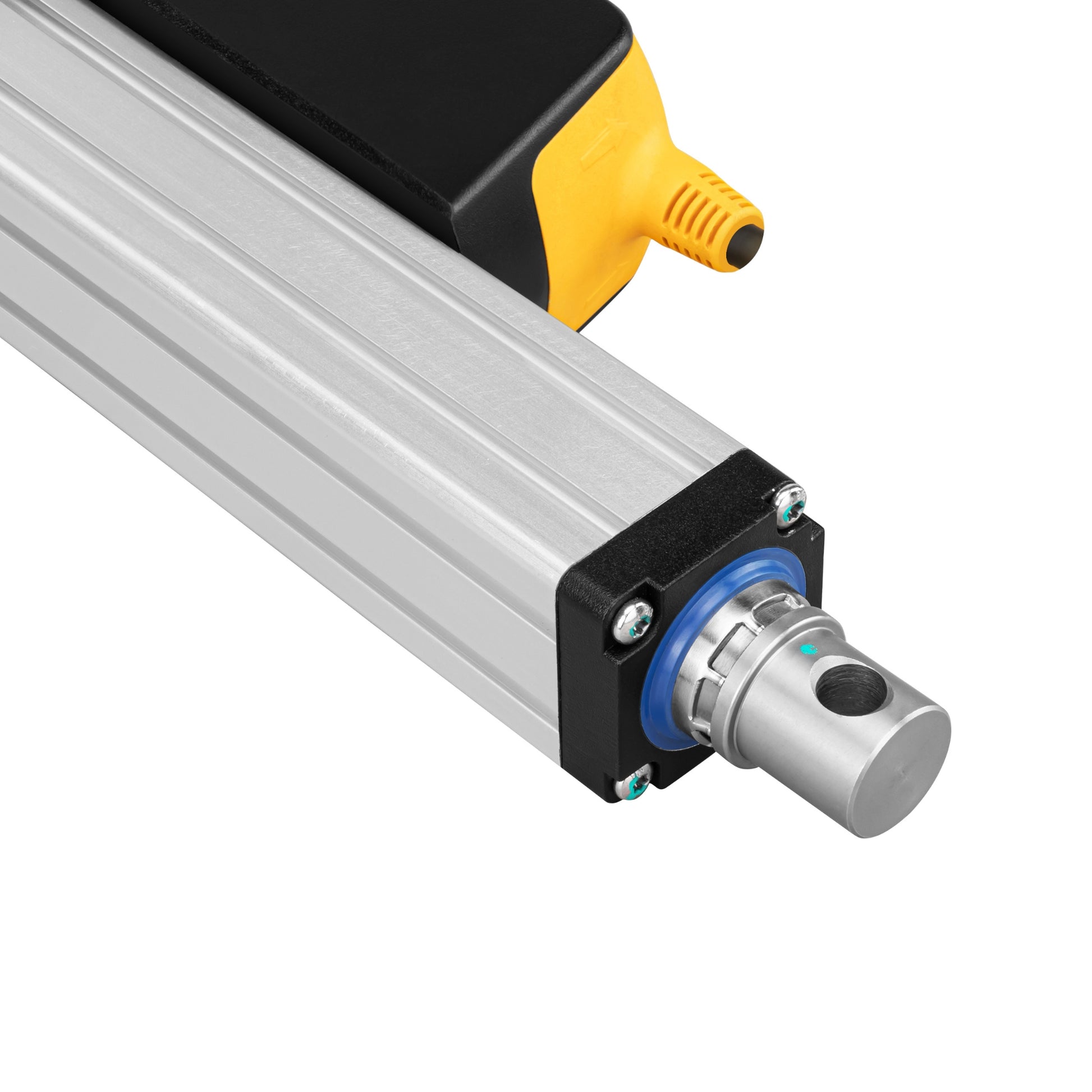

Der robuste Linearantrieb PA-HD3 bietet die höchsten Kraftwerte in unserem Sortiment sowie statische Wasserdichtigkeit in einem Kugelgewindetrieb-Design. Die Edelstahlwelle, in Kombination mit einem Metallgetriebe, ermöglicht Schub- und Zugkräfte bis 3822 lbs und eine Haltekraft bis 4496 lbs. Die Schutzart IP67 macht ihn zu einer vielseitigen Einheit, die in rauen Umgebungen Staub ausgesetzt werden kann und im statischen Zustand ein Eintauchen in Wasser aushält.

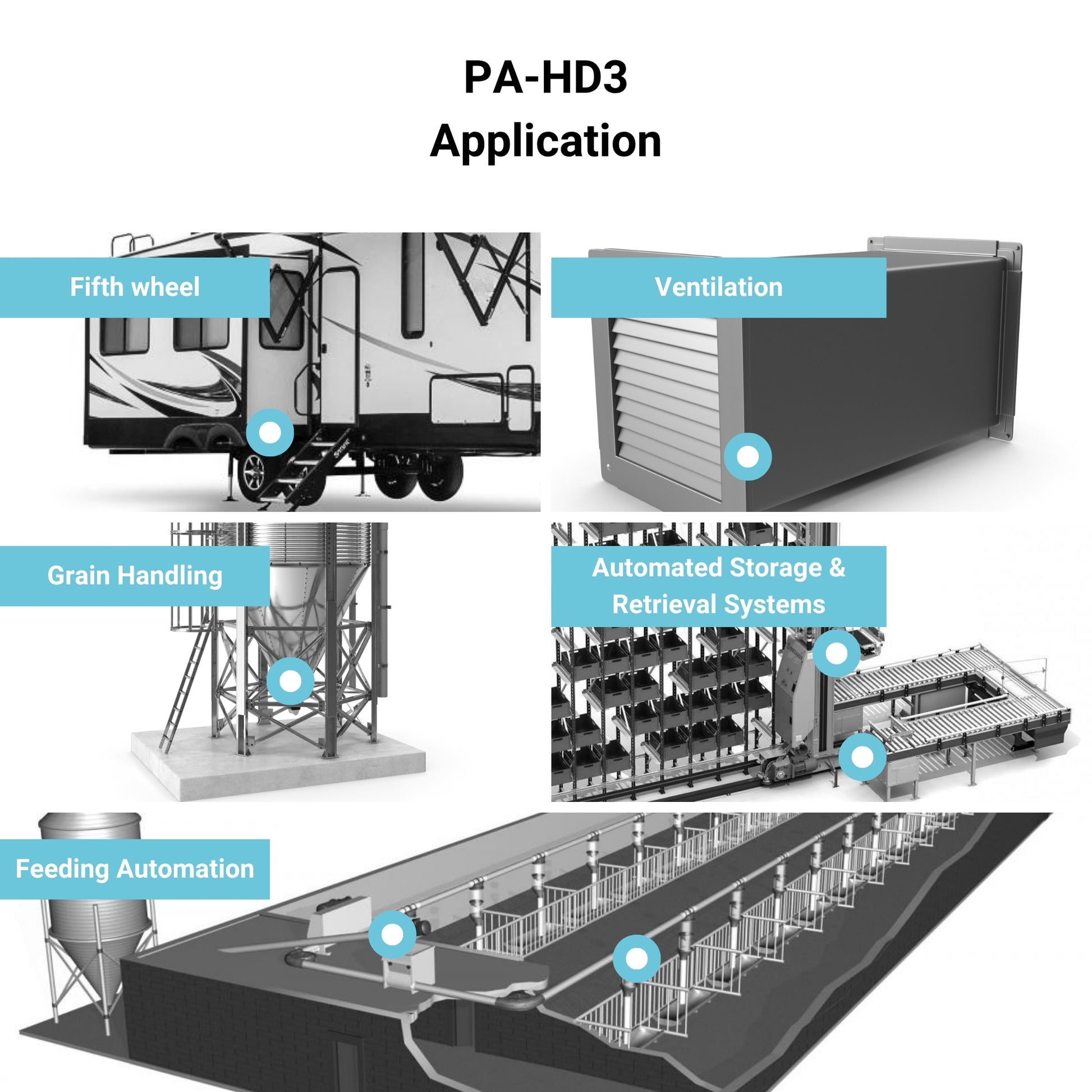

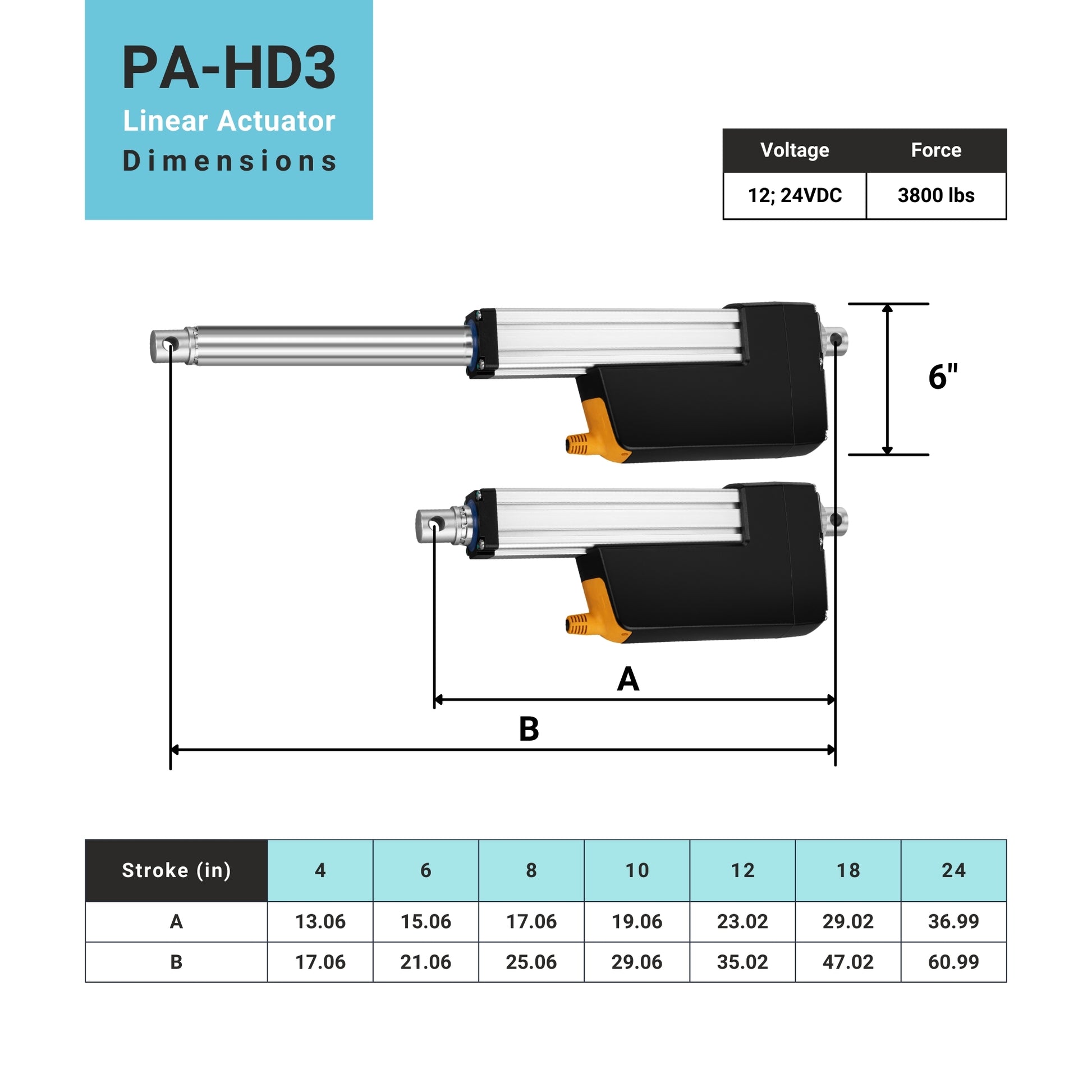

Dieser Ultrahochkraft-Linearantrieb kommt in Branchen wie Fertigung, Maschinenbau, Landwirtschaft und industrieller Automatisierung zum Einsatz. Als Linearantrieb mit manueller Notverstellung können Benutzer bei einem Stromausfall die Hubposition weiterhin verändern. Eine vollständige Liste der Spezifikationen, Anpassungsoptionen und Maßzeichnungen finden Sie in unserem PA-HD3-Datenblatt.
Vergleichstabelle für Linearantriebe
MONTAGEOPTIONEN:
Die für den robusten Linearantrieb entwickelte Halterung BRK-17 ermöglicht einen einfachen Installationsprozess. Ausführlichere Informationen und Spezifikationen finden Sie auf unserer Produktseite für Halterungen.
STEUERSYSTEME:
Der Hochkraft-Linearantrieb ist mit dem PA-CB31 kompatibel, wenn er mit dem passenden Kabelbaum kombiniert wird. Er ist außerdem mit einer Vielzahl unserer Relais kompatibel, um mit Steuerungen für niedrigeren Strom gekoppelt zu werden. Mit jedem Controller und jeder Steuerbox steht eine breite Palette an Steueroptionen zur Verfügung, die sich für jedes Projekt eignet. Werfen Sie einen Blick auf unsere Seite zu Relais und Steuersystemen, um die vollständige Liste der Optionen zu sehen.
*Bitte beachten Sie, dass der PA-HD3 nicht für Stoß- oder Pulslasten ausgelegt ist.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
Der robuste Linearantrieb PA-HD3 bietet die höchsten Kraftwerte in unserem Sortiment sowie statische Wasserdichtigkeit in einem Kugelgewindetrieb-Design. Die Edelstahlwelle, in Kombination mit einem Metallgetriebe, ermöglicht Schub- und Zugkräfte bis 3822 lbs und eine Haltekraft bis 4496 lbs. Die Schutzart IP67 macht ihn zu einer vielseitigen Einheit, die in rauen Umgebungen Staub ausgesetzt werden kann und im statischen Zustand ein Eintauchen in Wasser aushält.
Dieser Ultrahochkraft-Linearantrieb kommt in Branchen wie Fertigung, Maschinenbau, Landwirtschaft und industrieller Automatisierung zum Einsatz. Als Linearantrieb mit manueller Notverstellung können Benutzer bei einem Stromausfall die Hubposition weiterhin verändern. Eine vollständige Liste der Spezifikationen, Anpassungsoptionen und Maßzeichnungen finden Sie in unserem PA-HD3-Datenblatt.
Vergleichstabelle für Linearantriebe
MONTAGEOPTIONEN:
Die für den robusten Linearantrieb entwickelte Halterung BRK-17 ermöglicht einen einfachen Installationsprozess. Ausführlichere Informationen und Spezifikationen finden Sie auf unserer Produktseite für Halterungen.
STEUERSYSTEME:
Der Hochkraft-Linearantrieb ist mit dem PA-CB31 kompatibel, wenn er mit dem passenden Kabelbaum kombiniert wird. Er ist außerdem mit einer Vielzahl unserer Relais kompatibel, um mit Steuerungen für niedrigeren Strom gekoppelt zu werden. Mit jedem Controller und jeder Steuerbox steht eine breite Palette an Steueroptionen zur Verfügung, die sich für jedes Projekt eignet. Werfen Sie einen Blick auf unsere Seite zu Relais und Steuersystemen, um die vollständige Liste der Optionen zu sehen.
*Bitte beachten Sie, dass der PA-HD3 nicht für Stoß- oder Pulslasten ausgelegt ist.
Individuelle Optionen
Suchen Sie einen Linearantrieb, aber die Spezifikationen entsprechen nicht genau Ihren Anforderungen? Wir bieten umfangreiche Anpassungsmöglichkeiten, damit Sie genau das erhalten, was Sie für Ihr Projekt benötigen. Laden Sie das Datenblatt dieses Produkts herunter und erfahren Sie mehr über Ihre Anpassungsoptionen!
Die Einhaltung von Standards ist für Unternehmen entscheidend, um sicherzustellen, dass ihre Produkte und Dienstleistungen ein Qualitätsniveau erreichen, das die Kundenzufriedenheit fördert. Bei Progressive Automations streben wir für unsere Kunden nach nichts Geringerem als dem Besten und arbeiten kontinuierlich an Verbesserungen. Daher freuen wir uns, bekanntzugeben, dass Progressive Automations jetzt nach ISO 9001:2015 zertifiziert ist!
Qualität, der Sie vertrauen können – Mehr erfahrenDatenblätter

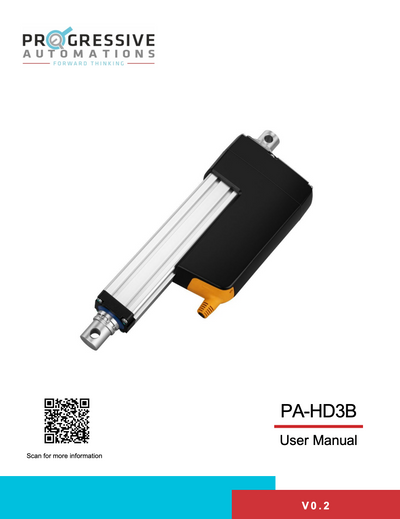

PA-HD3 Data Sheet
2D/3D-Modelle
PA-HD3 Data Sheet
Relais zur Steuerung des Hochstromantriebs mit Steuerbox für Niedrigstrom
Haben Sie jemals eine Situation erlebt, in der Sie einen Hochstromaktuator mit einer Niedrigstrom...
Wi-Fi-Steuerung von Hochstrom-Linearantrieben
Dieser Artikel zeigt Ihnen, wie Sie die PA-35 Wi-Fi-Steuerbox verwenden, um Aktuatoren zu steuern...

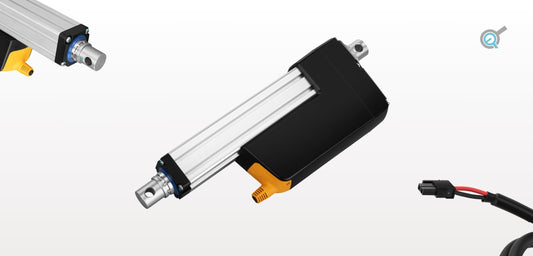

Introducing Our New PA-HD3 Ultra High Force IP67 Linear Actuator
Learn how the PA-HD3 actuator is used in industrial, agricultural, and rugged automation setups. Explore its benefits, specs, and real-world applications.
Erfolgsgeschichte: Einsatz von Schwerlast-Linearantrieben von Fluid Power South
Fluid Power South ist ein Distributor und Verkäufer von Automatisierungskomponenten. Sie bedienen...
Je nach Anwendung gibt es unterschiedliche Spezifikationsanforderungen, die Sie bei der Bestimmung des benötigten Linearantriebs berücksichtigen sollten. Diese Anforderungen umfassen Kraft, Hublänge, Geschwindigkeit und Montageabmessungen. Für detaillierte Informationen zum Antrieb können Sie entweder das Datenblatt oder die Spezifikationstabelle auf der Produktseite des ausgewählten Antriebs heranziehen. Sie können auch Kontakt mit uns aufnehmen, um mit einem unserer erfahrenen Ingenieure zu sprechen.
Arbeitszyklus ist der Anteil des Arbeitszeitraums, in dem ein Linearantrieb aktiv bleiben kann. Sie können den Arbeitszyklus eines Linearantriebs mit folgender Gleichung berechnen: Arbeitszyklus (%) = (Zeit, in der der Linearantrieb aktiv ist) / (Zeit für einen Arbeitszeitraum)
Beispiel: Bei einem Arbeitszyklus von 25 % kann ein Antrieb 5 Minuten ununterbrochen laufen und muss dann 15 Minuten pausieren, bevor er erneut betrieben wird.
Hublänge ist die zurückgelegte Strecke der ausfahrenden Stange. Um die benötigte Hublänge zu ermitteln, messen Sie Ihre Anwendung von der vollständig eingefahrenen Position bis zur vollständig ausgefahrenen Position. Die Differenz entspricht der benötigten Hublänge.
Wir empfehlen stets, einen Linearantrieb mit einer höheren Kraftangabe zu wählen, als es Ihre Anwendung erfordert. Wenn Sie sich bezüglich der benötigten Kraft unsicher sind, kann Ihnen dieser Artikel bei der Berechnung helfen: Wie Sie die Kraft berechnen, um den richtigen Linearantrieb zu finden
Ja, das ist möglich. Es hängt jedoch von den derzeit von Ihnen verwendeten Geräten ab. Um Antriebe zu synchronisieren, benötigen sie eine Form der Rückmeldung, etwa ein Potentiometer oder Hall-Effekt-Sensoren. Weitere Informationen finden Sie unten in einigen unserer wichtigsten Inhalte zur Synchronisierung von Linearantrieben.
Die Steuerbox, die Sie auswählen, sollte Ihrem Linearantrieb eine ausreichende Spannung und den erforderlichen Strom bereitstellen. Wenn Sie sich bei den Spezifikationen nicht sicher sind, kontaktieren Sie uns.
Alternativ finden Sie kompatible Steuerboxen auch auf der Produktseite des von Ihnen ausgewählten Linearantriebs.
Backdriving liegt vor, wenn ein Antrieb unter Last nach unten zu rutschen beginnt, entweder bei Überlastung oder wenn der Antrieb beschädigt wurde. Video ansehen.
Was bedeuten dynamische und statische Lastangaben?Dynamische Lastangabe bezeichnet das Gewicht, das ein Antrieb sicher ziehen oder drücken kann, wenn er mit Spannung versorgt wird. Statische Lastangabe bezeichnet das Gewicht, das der Antrieb ohne Backdriving halten bzw. aushalten kann, wenn er nicht mit Spannung versorgt wird. Angenommen, Sie haben einen Antrieb an einem Fenster installiert und die statische Lastangabe des Antriebs beträgt 100lbs, dann kann es bei starkem Wind zu Backdriving kommen – es wirkt mehr Druck auf den Antrieb, wodurch die Lastangabe des Antriebs von 100lbs überschritten würde.
Was ist Seitenlast?Seitenlast liegt vor, wenn auf den Antrieb Kräfte aus der seitlichen Ebene wirken. Antriebe sind nicht dafür ausgelegt, seitliche Kräfte aufzunehmen; treten solche Kräfte auf, können sie den Antrieb beschädigen oder die Hubstange verbiegen. Daher sollten seitliche Kräfte niemals eingesetzt werden. Stellen Sie immer sicher, dass der Antrieb exakt in Linie bzw. synchron mit Ihrer Anwendung ist, sodass er keine andere Last als die axiale Last aufnimmt. Video ansehen.
